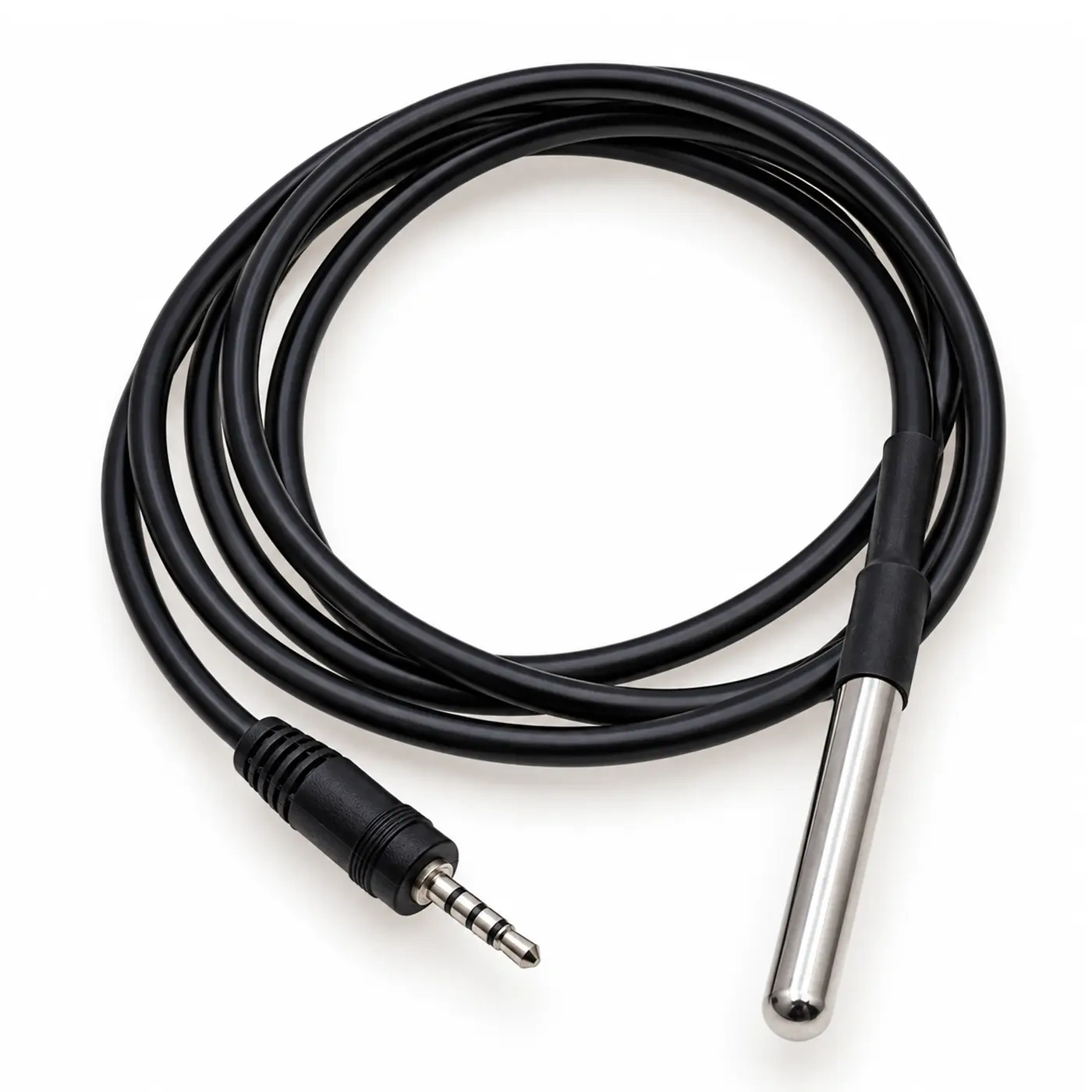

Czujnik DS18B20 w metalowej tulei 50 × Ø6 mm, na przewodzie zakończonym wtykiem jack 2,5 mm 4-pin, o długości całkowitej 1 m razem z tuleją i wtykiem. Układ styków wtyku odpowiada gniazdu czujnika w przekaźnikach Sonoff TH10 i TH16, więc sonda pracuje z nimi bez lutowania i przeróbek. Temperatura trafia do przekaźnika cyfrowo przez magistralę 1-Wire, z dokładnością ±0,5°C w zakresie od -10 do +85°C, a przekaźnik załącza grzałkę, wentylator lub pompę według odczytu z miejsca pomiaru.
Tak. Gniazdo czujnika w Sonoff TH10 i TH16 to jack 2,5 mm 4-pin z zasilaniem 3,3 V na tulejce, masą na pierścieniu przy tulejce i linią danych na końcówce, czyli w tym samym układzie co wtyk sondy. DS18B20 pracuje od 3 V, więc zasilanie z przekaźnika wystarcza.
Nie. Nowsze przekaźniki z serii TH Origin i TH Elite mają gniazdo czujnika RJ9 zamiast jacka 2,5 mm. Wtyk jack pasuje do starszych modeli TH10 i TH16.
Najczęściej wtyk nie jest wciśnięty do końca. W gnieździe Sonoff TH wtyk wchodzi z wyraźnym kliknięciem, a przy niepełnym wsunięciu przekaźnik zgłasza błąd czujnika. Sondę podłącza się i odłącza przy wyłączonym zasilaniu przekaźnika.
W Tasmota wybiera się moduł Sonoff TH i przypisuje do GPIO14 czujnik DS18x20. W ESPHome definiuje się magistralę one_wire na GPIO14 i dodaje sensor dallas_temp. W obu przypadkach temperatura pojawia się w panelu urządzenia i w Home Assistant.

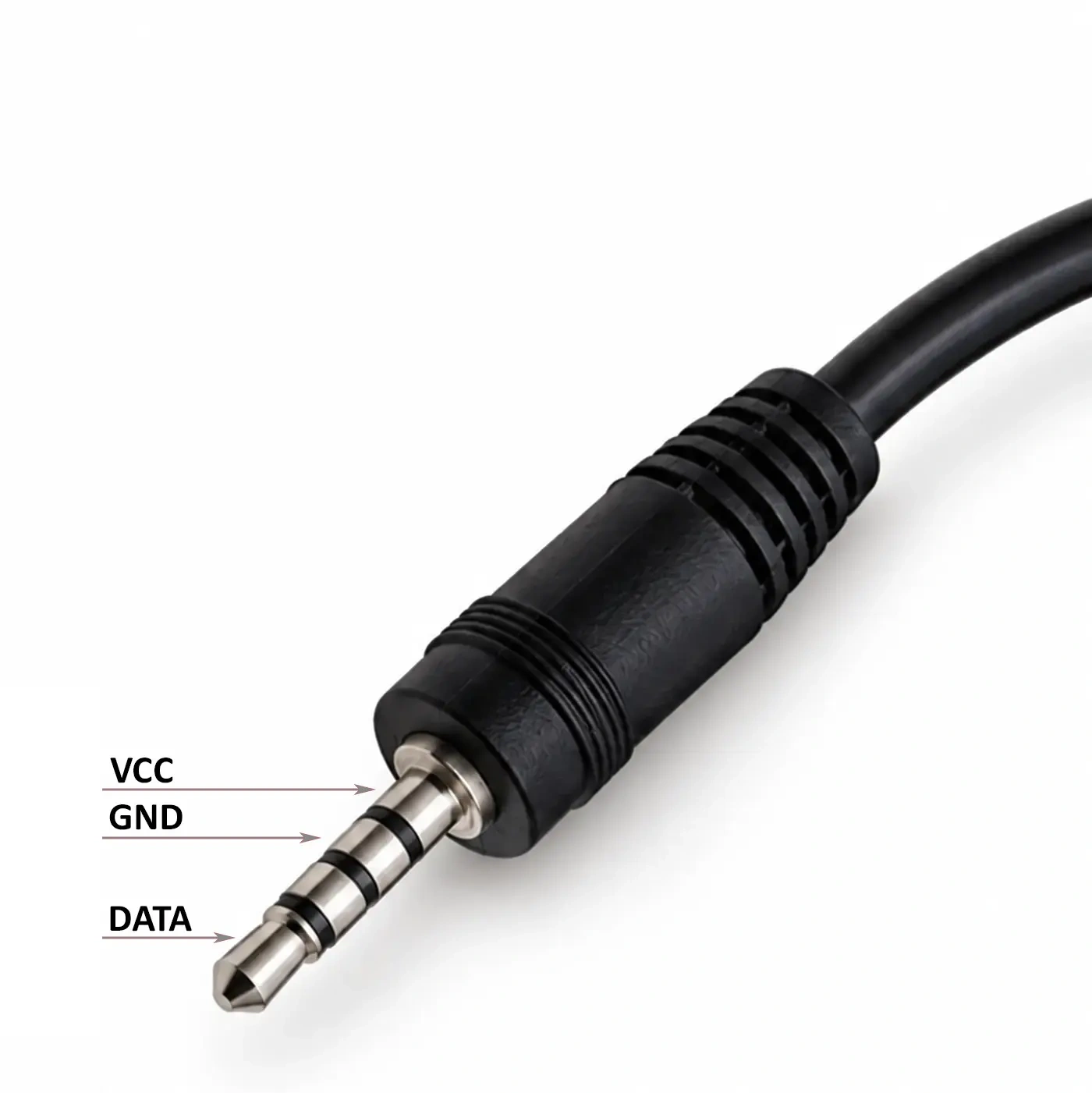

Tak, przez gniazdo jack 2,5 mm 4-pin: tulejkę łączy się z VCC, pierścień przy tulejce z GND, a końcówkę z pinem danych mikrokontrolera. Między linią DATA a VCC montuje się rezystor podciągający 4,7 kΩ.
