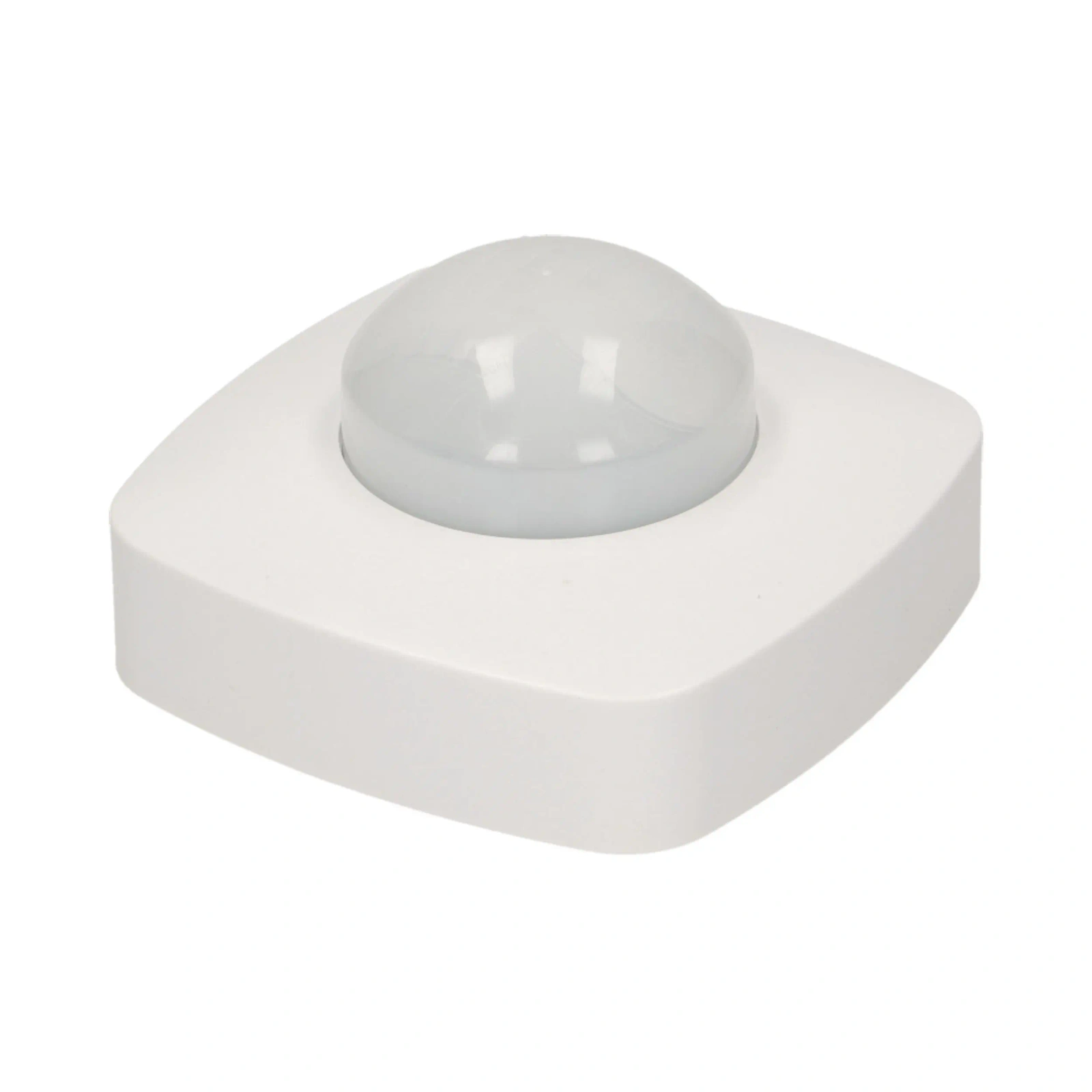

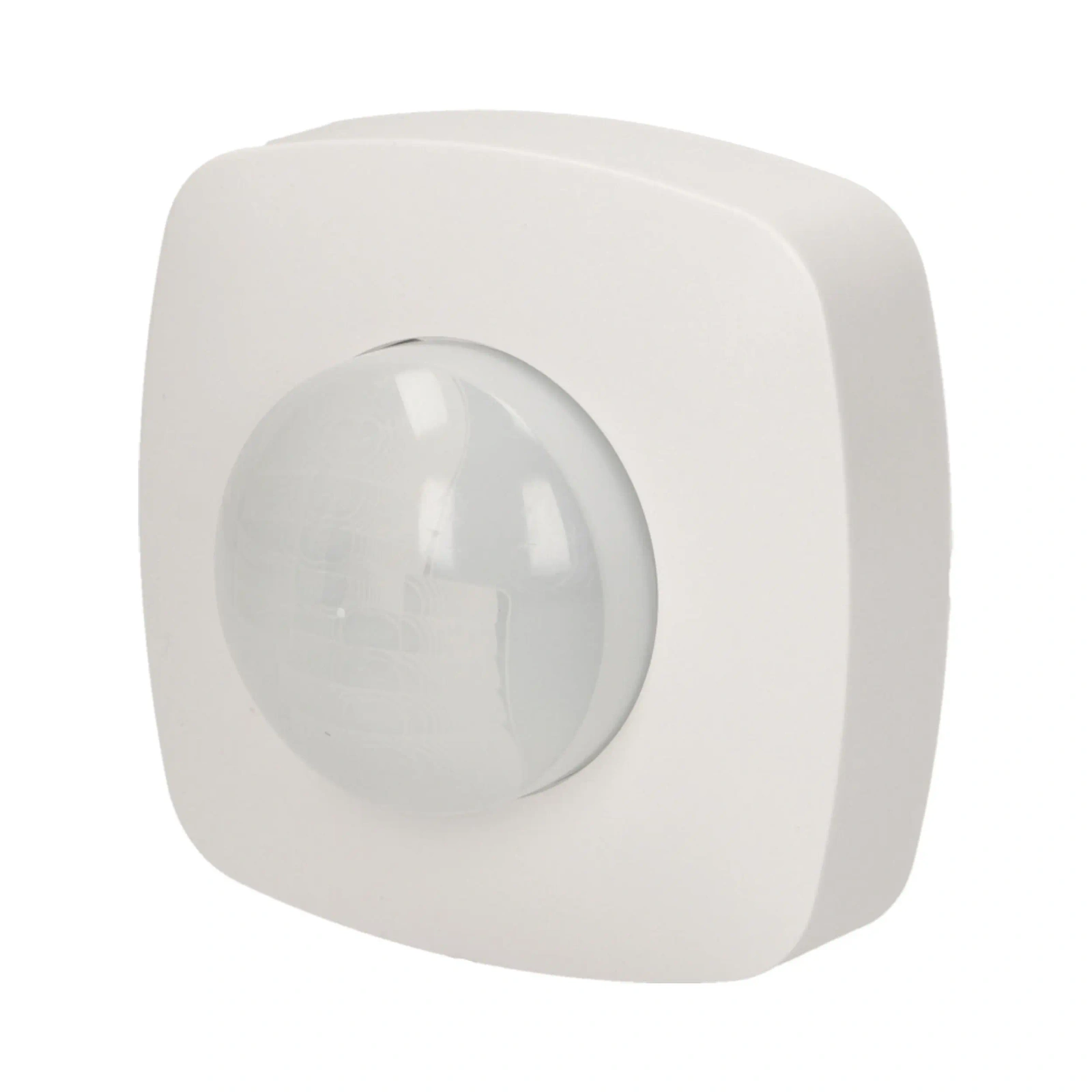

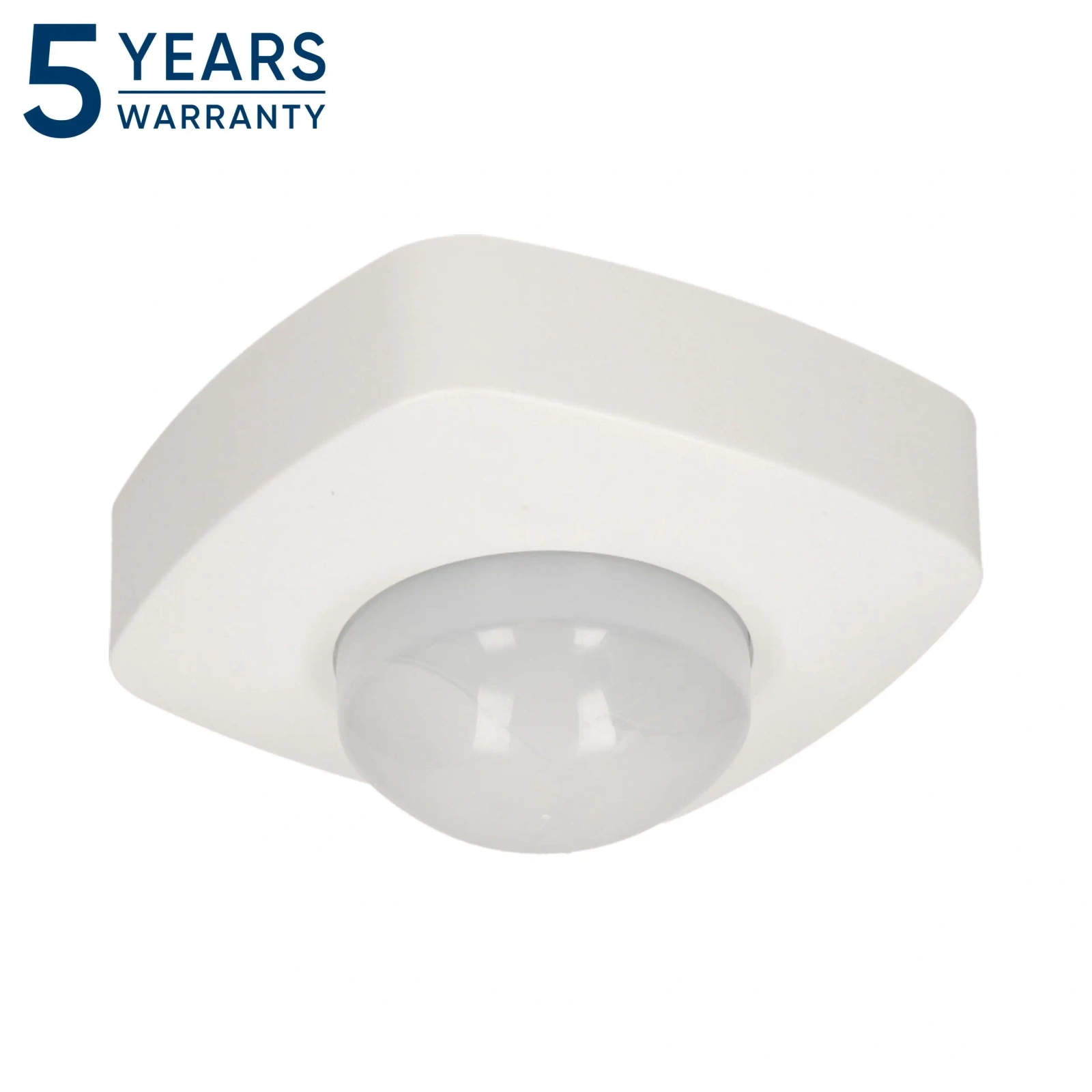

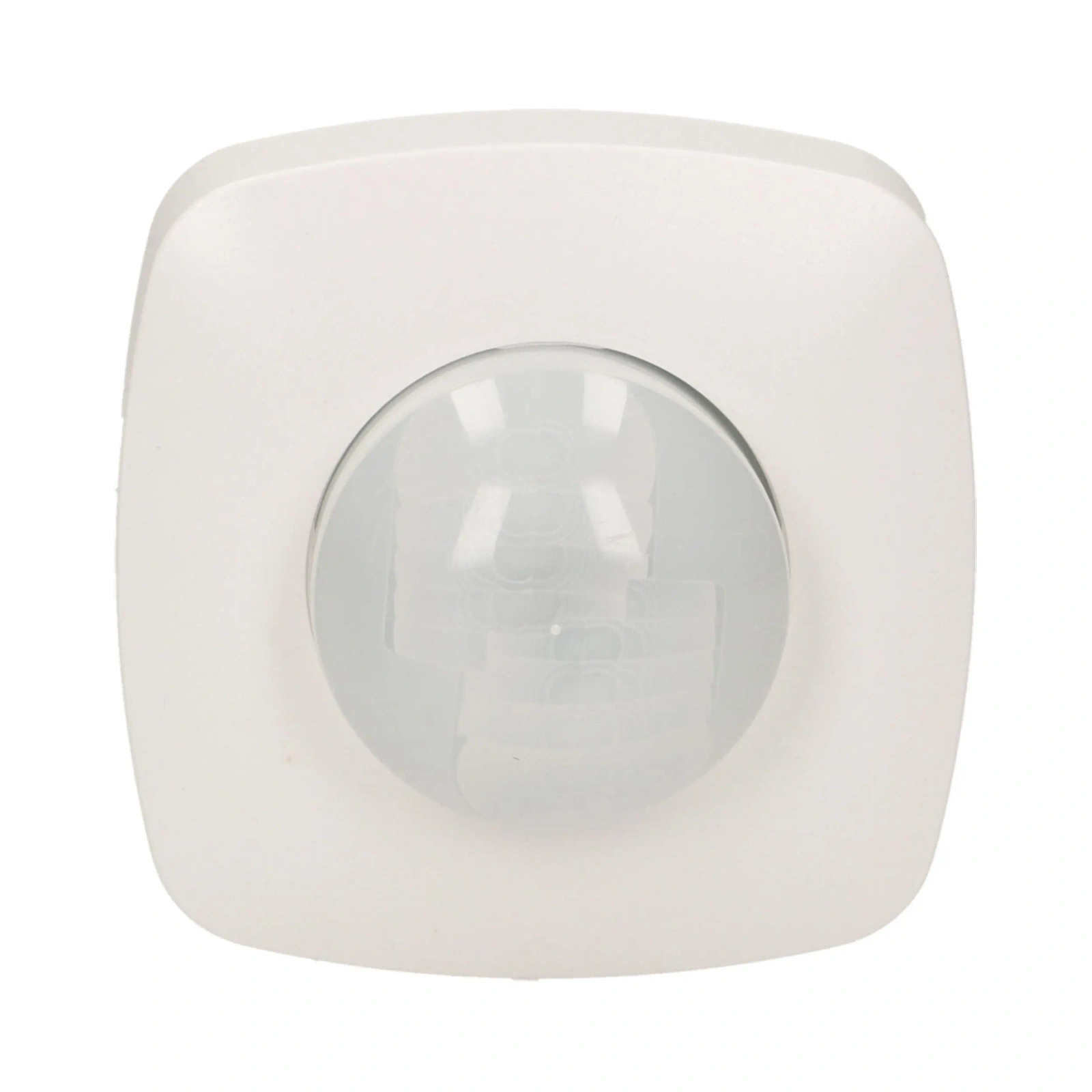

Czujnik ruchu PIR 360° sufitowy ORNO OR-CR-247

Sufitowy czujnik ruchu PIR 360° do automatycznego sterowania oświetleniem

ORNO OR-CR-247 to natynkowy czujnik ruchu PIR przeznaczony do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi. Pracuje z napięciem 230 V AC, ma kąt detekcji 360° i może obsługiwać obciążenie do 2000 W, w tym oświetlenie LED do 500 W.

Czujnik jest przeznaczony do montażu sufitowego. Pole detekcji wynosi 4 × 20 m przy wysokości montażu od 4 do 10 m, dlatego model OR-CR-247 sprawdza się w większych pomieszczeniach oraz ciągach komunikacyjnych. Regulacja progu natężenia światła i czasu załączenia pozwala dopasować pracę czujnika do warunków w miejscu montażu.

Najważniejsze cechy

• Czujnik ruchu PIR do automatycznego sterowania oświetleniem
• Kąt detekcji 360° do kontroli przestrzeni pod czujnikiem
• Pole detekcji 4 × 20 m przy wysokości montażu 4-10 m
• Montaż natynkowy, sufitowy
• Regulowany próg natężenia światła w zakresie <3-2000 lx
• Regulowany czas załączenia od 10 s do 30 min
• Maksymalna moc łączeniowa 2000 W
• Maksymalna moc przełączana LED 500 W
• Wyjście przekaźnikowe do sterowania obciążeniem
• Stopień ochrony IP20 do zastosowań wewnętrznych
• Biała obudowa z tworzywa termoplastycznego

Zastosowanie

• Automatyczne sterowanie oświetleniem w pomieszczeniach
• Korytarze i ciągi komunikacyjne
• Hale, zaplecza i większe pomieszczenia użytkowe
• Pomieszczenia techniczne wymagające detekcji ruchu
• Instalacje oświetleniowe z oprawami LED, zgodnie z dopuszczalną mocą obciążenia

Detekcja PIR i regulacja pracy

Czujnik wykorzystuje technologię PIR, czyli pasywną detekcję podczerwieni. Reaguje na ruch w polu detekcji i załącza podłączone oświetlenie lub inne urządzenie elektryczne. Deklarowana szybkość wykrywania ruchu wynosi 0,6-1,5 m/s.

Regulacja natężenia światła pozwala określić, przy jakim poziomie oświetlenia otoczenia czujnik ma załączać obciążenie. Zakres <3-2000 lx umożliwia ustawienie pracy od warunków bardzo słabego oświetlenia po tryb reagowania także przy większej ilości światła. Czas załączenia można ustawić w zakresie od 10 s do 30 min.

Dobór wariantu

Model OR-CR-247 warto wybrać wtedy, gdy potrzebny jest sufitowy czujnik ruchu o kącie detekcji 360°, dużym polu detekcji i montażu natynkowym. W instalacjach z oświetleniem LED należy uwzględnić osobny limit mocy przełączanej LED wynoszący 500 W, mimo że maksymalna moc łączeniowa czujnika wynosi 2000 W.

Specyfikacja techniczna

• Producent: ORNO
• Model: OR-CR-247
• Typ produktu: czujnik ruchu
• Rodzaj czujnika: podczerwień pasywna PIR
• Kąt skanowania: 360°
• Kąt detekcji w poziomie: 360°
• Optymalna wysokość montażowa: 4-10 m
• Maksymalny zasięg boczny: 4 m
• Średnica pola detekcji na powierzchni: 20 m
• Szybkość wykrywania ruchu: 0,6-1,5 m/s
• Regulowana wartość progowa natężenia światła: tak
• Zakres regulacji natężenia światła: <3-2000 lx
• Minimalny czas załączenia: 10 s
• Maksymalny czas załączenia: 30 min
• Sposób montażu: montaż natynkowy
• Montaż sufitowy: tak
• Montaż ścienny: nie

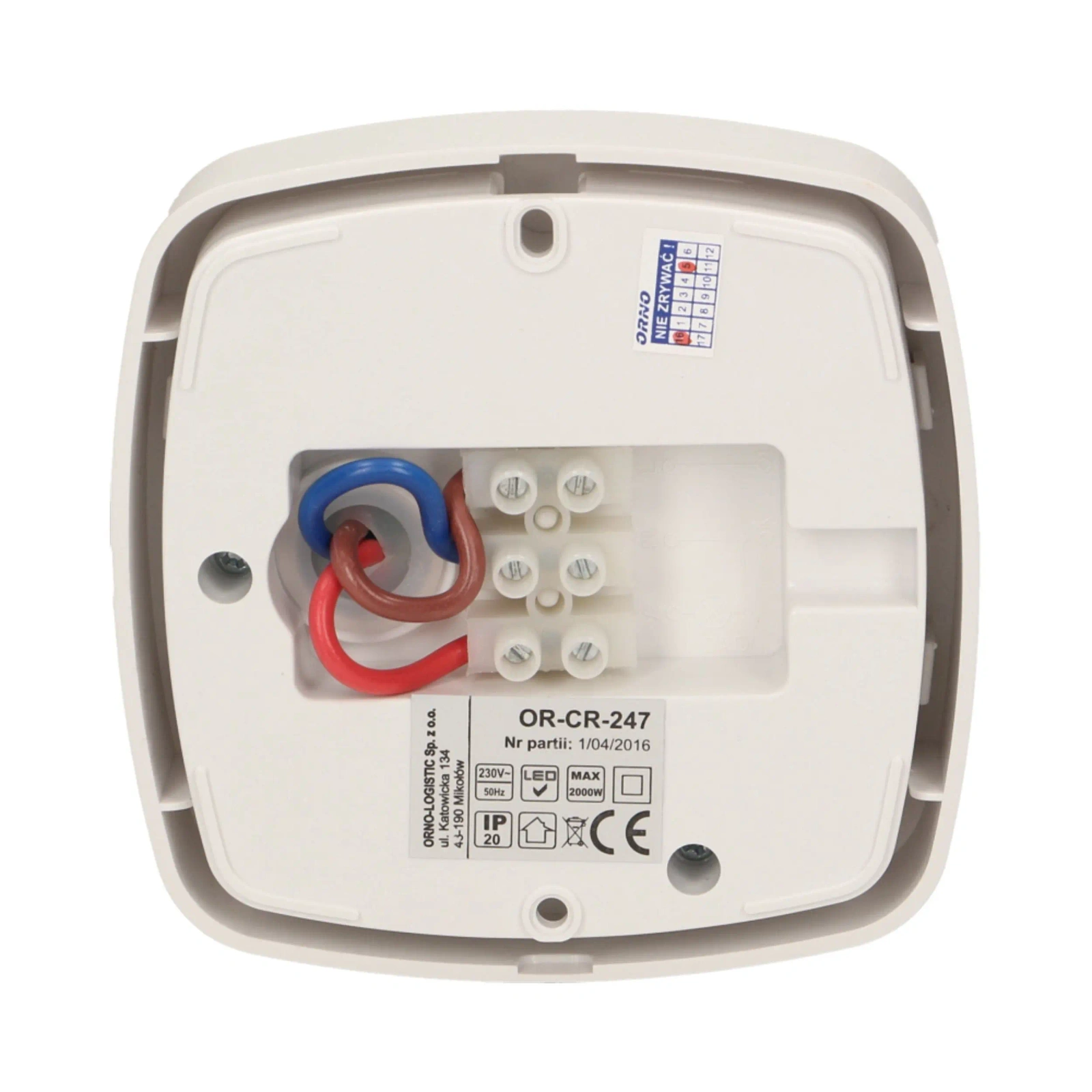

• Typ połączenia: zacisk śrubowy
• Napięcie znamionowe: 230 V AC
• Rodzaj napięcia: AC
• Częstotliwość: 50 Hz
• Maksymalna moc łączeniowa: 2000 W
• Maksymalna moc przełączana LED: 500 W
• Pobór energii: 0,5 W
• Wyjście przekaźnikowe: tak
• Stopień ochrony: IP20
• Zakres temperatury pracy: od -20°C do +40°C
• Wilgotność: <93%
• Materiał: tworzywo sztuczne
• Gatunek materiału: tworzywo termoplastyczne
• Kolor: biały
• Wymiary: 103 × 103 × 58 mm
• Waga: 142 g

Uwaga dotycząca bezpieczeństwa

Czujnik jest elementem instalacji elektrycznej 230 V AC. Montaż i podłączenie należy wykonać przy odłączonym zasilaniu oraz zgodnie z instrukcją producenta i zasadami bezpieczeństwa dla instalacji elektrycznych. Należy dobrać obciążenie zgodnie z dopuszczalną mocą czujnika, w szczególności z limitem 500 W dla oświetlenia LED.
