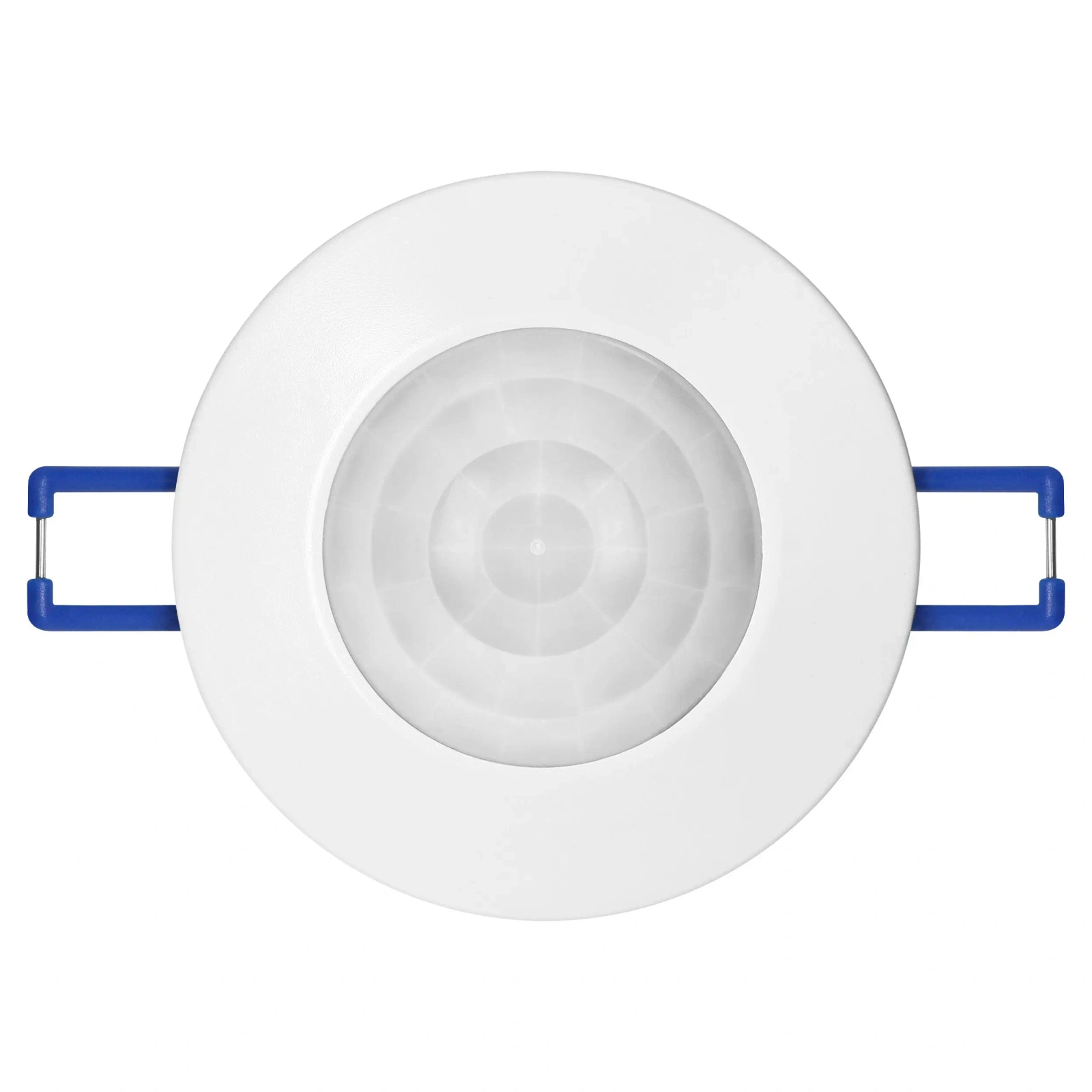

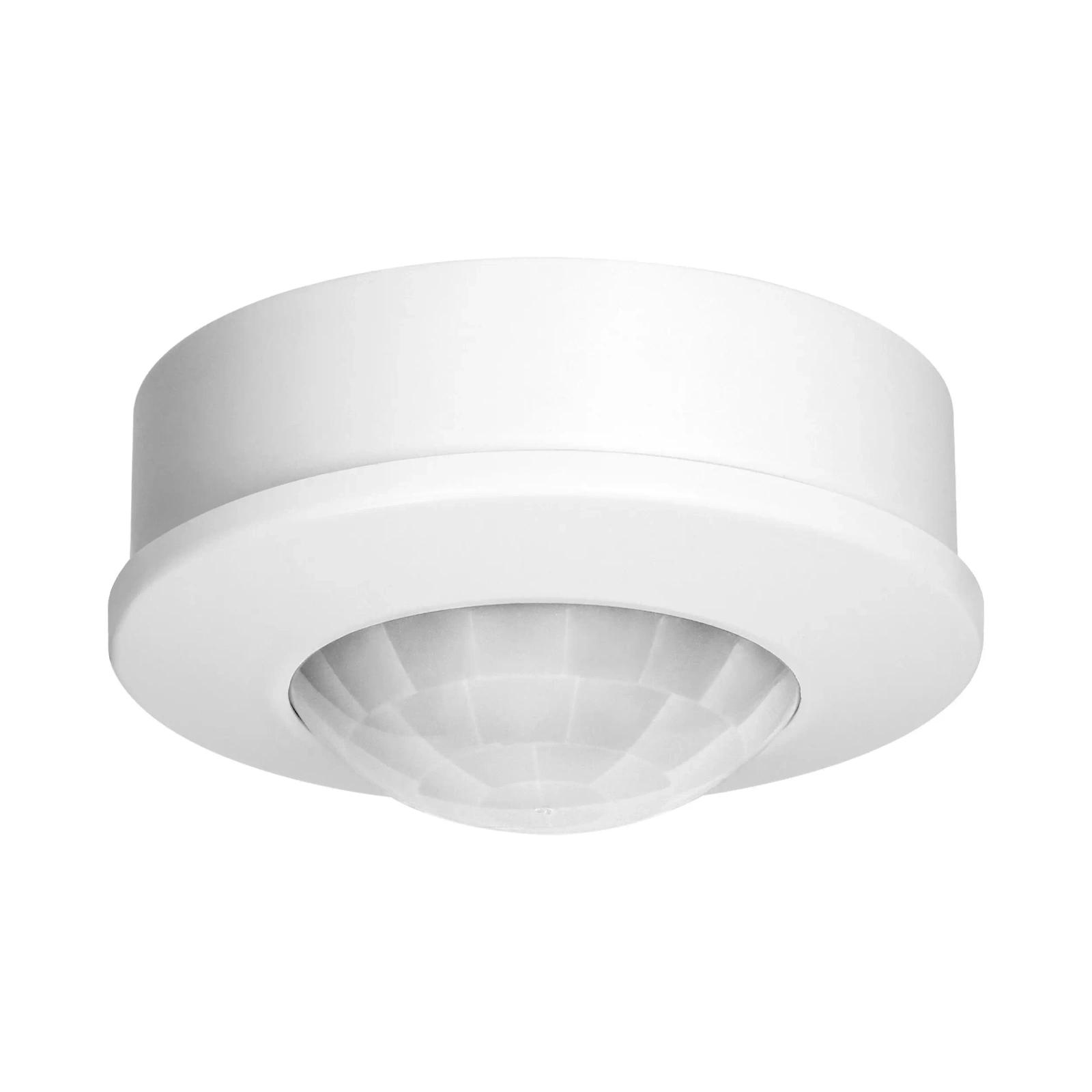

Czujnik ruchu PIR 360° sufitowy biały, zasięg 8 m, ORNO OR-CR-273/W

Sufitowy czujnik PIR 360° do montażu podtynkowego lub natynkowego

ORNO OR-CR-273/W to biały czujnik ruchu PIR przeznaczony do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi. Ma kąt detekcji 360°, zasięg do 8 m i jest przystosowany do montażu sufitowego w wersji podtynkowej lub natynkowej.

Czujnik pracuje z napięciem 230 V AC i obsługuje obciążenie do 1200 W. Dla oświetlenia LED podano osobny limit 600 W. Regulacja natężenia światła w zakresie <3-2000 lx oraz czasu załączenia od 10 s do 30 min pozwala dopasować pracę czujnika do sposobu użytkowania pomieszczenia.

Najważniejsze cechy

• Czujnik ruchu PIR do automatycznego sterowania oświetleniem
• Kąt detekcji 360° do kontroli przestrzeni pod czujnikiem
• Zasięg detekcji do 8 m
• Montaż sufitowy: podtynkowy lub natynkowy
• Regulowany próg natężenia światła w zakresie <3-2000 lx
• Regulowany czas załączenia od 10 s do 30 min
• Maksymalna moc łączeniowa 1200 W
• Maksymalna moc przełączana LED 600 W
• Wyjście przekaźnikowe do sterowania obciążeniem
• Zakres temperatury pracy od -20°C do +40°C
• Biała obudowa z tworzywa termoplastycznego
• Stopień ochrony IP20 do zastosowań wewnętrznych

Zastosowanie

• Automatyczne sterowanie oświetleniem w pomieszczeniach
• Korytarze, przejścia i ciągi komunikacyjne
• Pomieszczenia mieszkalne i użytkowe
• Instalacje sufitowe wymagające detekcji ruchu 360°

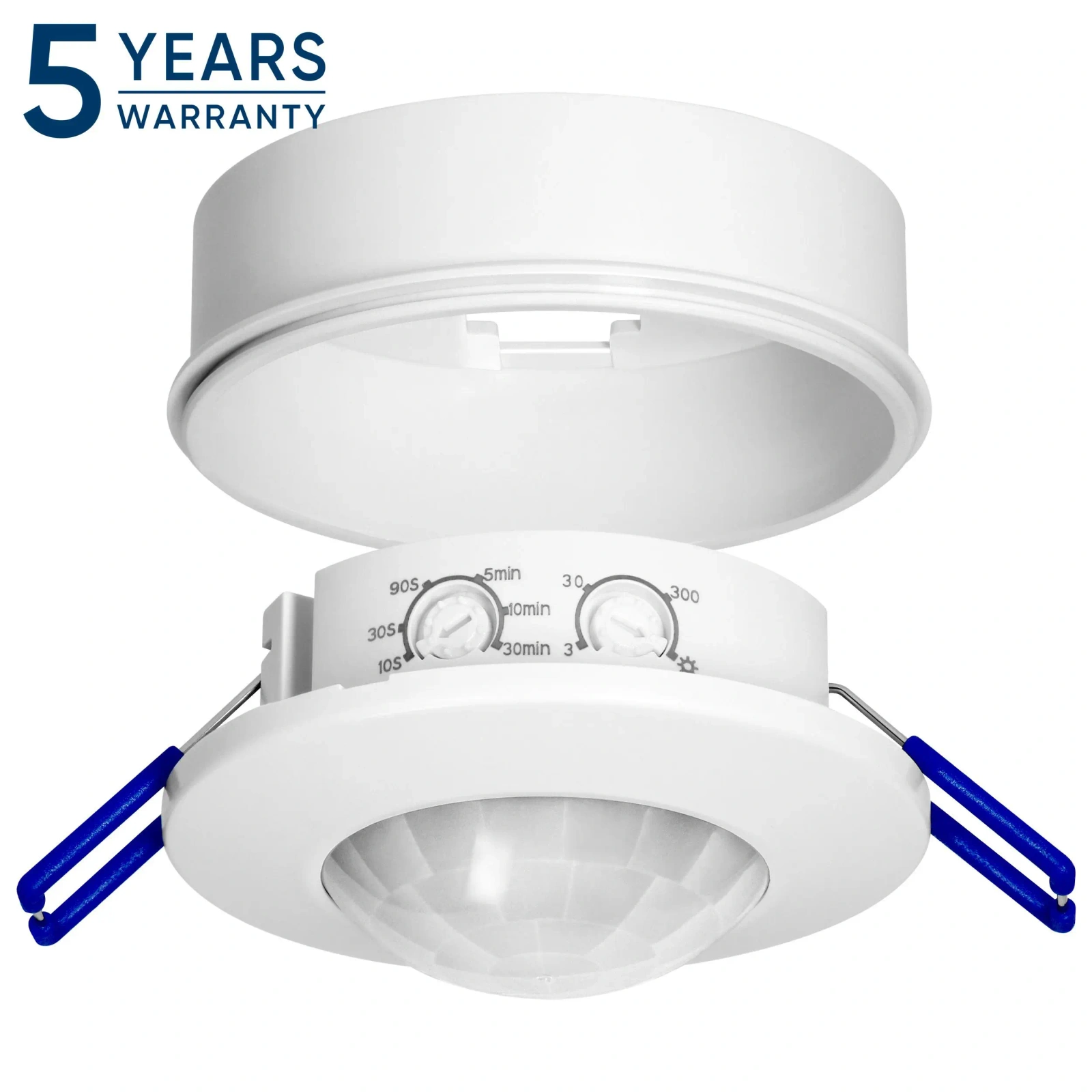

• Montaż podtynkowy w suficie lub natynkowy z użyciem obudowy montażowej
• Instalacje LED z obciążeniem do 600 W

Detekcja PIR i regulacja pracy

Czujnik wykorzystuje technologię PIR, czyli pasywną detekcję podczerwieni. Reaguje na ruch w polu detekcji i załącza podłączone obciążenie. Deklarowana szybkość wykrywania ruchu wynosi 0,6-1,5 m/s, a optymalna wysokość montażu to 2,2-4 m.

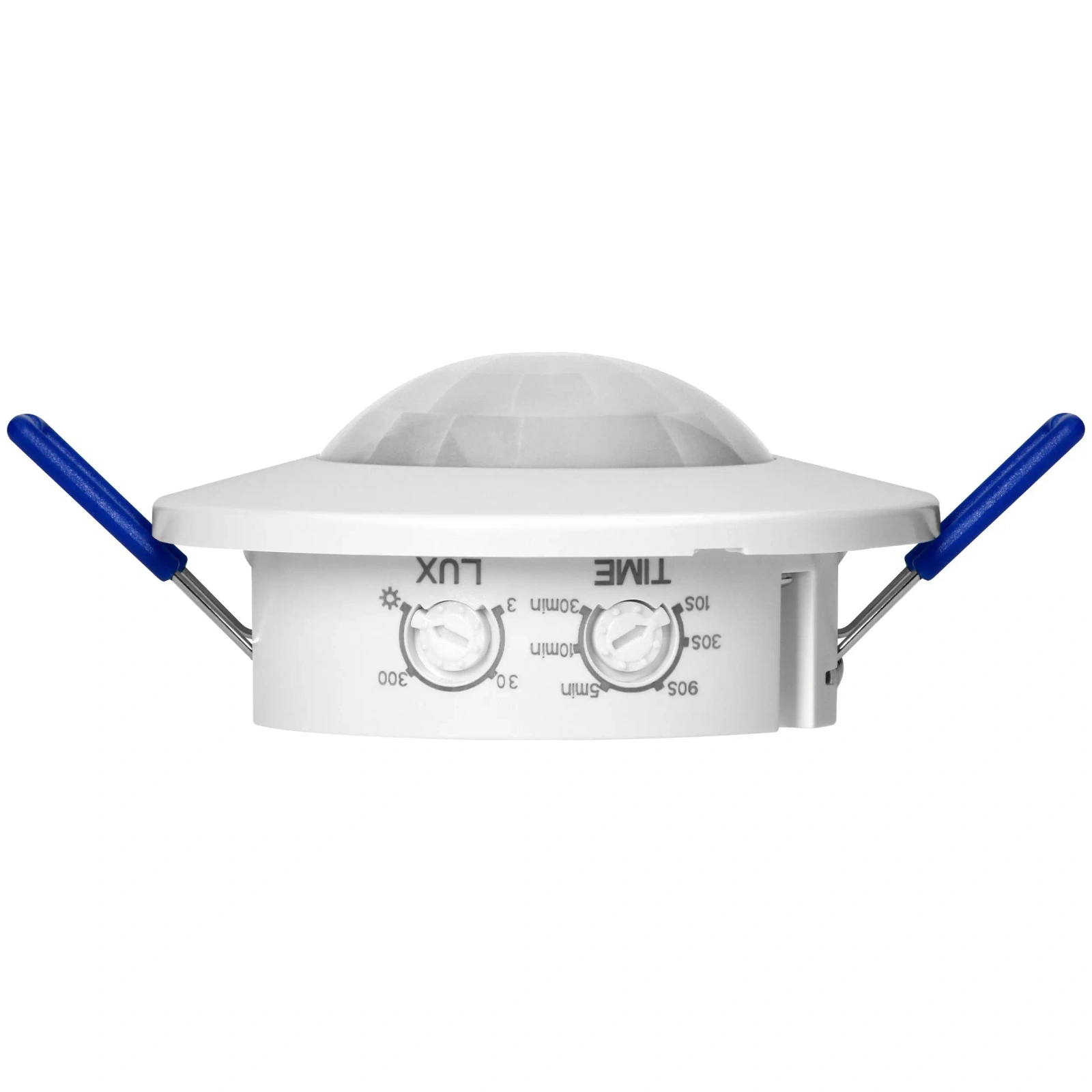

Dwa pokrętła regulacyjne pozwalają ustawić czas działania po wykryciu ruchu oraz próg natężenia światła. Dzięki temu czujnik może uruchamiać oświetlenie tylko wtedy, gdy ruch wystąpi przy zadanym poziomie oświetlenia otoczenia.

Dobór wariantu

Model OR-CR-273/W warto wybrać wtedy, gdy potrzebny jest sufitowy czujnik ruchu 360° z możliwością montażu podtynkowego lub natynkowego. Średnica wbudowania 61 mm pasuje do popularnych puszek i otworów instalacyjnych 65 mm, a minimalna głębokość puszki montażowej wynosi 40 mm.

Specyfikacja techniczna

• Producent: ORNO
• Model: OR-CR-273/W
• Typ produktu: czujnik ruchu
• Rodzaj czujnika: podczerwień pasywna PIR
• Kąt skanowania: 360°
• Kąt detekcji w poziomie: 360°
• Optymalna wysokość montażowa: 2,2-4 m
• Średnica pola detekcji na powierzchni: 8 m
• Szybkość wykrywania ruchu: 0,6-1,5 m/s
• Regulowana wartość progowa natężenia światła: tak
• Zakres regulacji natężenia światła: <3-2000 lx
• Minimalny czas załączenia: 10 s
• Maksymalny czas załączenia: 30 min
• Sposób montażu: montaż podtynkowy / natynkowy
• Montaż sufitowy: tak
• Montaż ścienny: nie

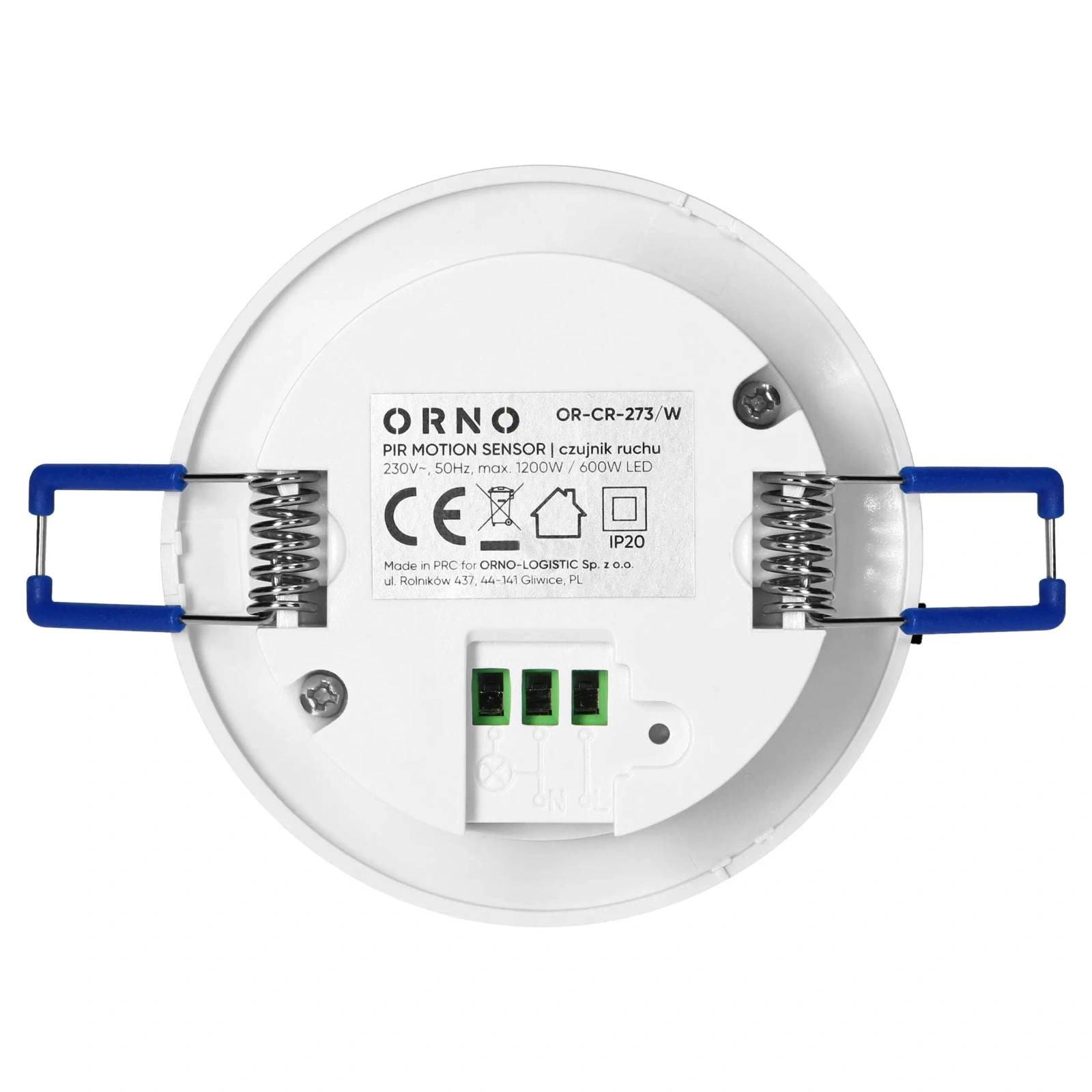

• Typ połączenia: zacisk śrubowy
• Napięcie znamionowe: 230 V AC
• Rodzaj napięcia: AC
• Częstotliwość zasilania: 50 Hz
• Maksymalna moc łączeniowa: 1200 W
• Maksymalna moc przełączana LED: 600 W
• Pobór energii: 0,5 W
• Wyjście przekaźnikowe: tak
• Stopień ochrony: IP20
• Zakres temperatury pracy: od -20°C do +40°C
• Wilgotność: <93%
• Materiał: tworzywo sztuczne
• Gatunek materiału: tworzywo termoplastyczne
• Kolor: biały
• Średnica: 80 mm
• Głębokość: 47 mm
• Głębokość wbudowania: 35 mm
• Średnica wbudowania: 61 mm
• Minimalna głębokość puszki montażowej: 40 mm
• Waga: 86 g

Uwaga dotycząca bezpieczeństwa

Czujnik jest elementem instalacji elektrycznej 230 V AC. Montaż i podłączenie należy wykonać przy odłączonym zasilaniu oraz zgodnie z instrukcją producenta i zasadami bezpieczeństwa dla instalacji elektrycznych. Należy dobrać obciążenie zgodnie z dopuszczalną mocą czujnika, w szczególności z limitem 600 W dla oświetlenia LED.
