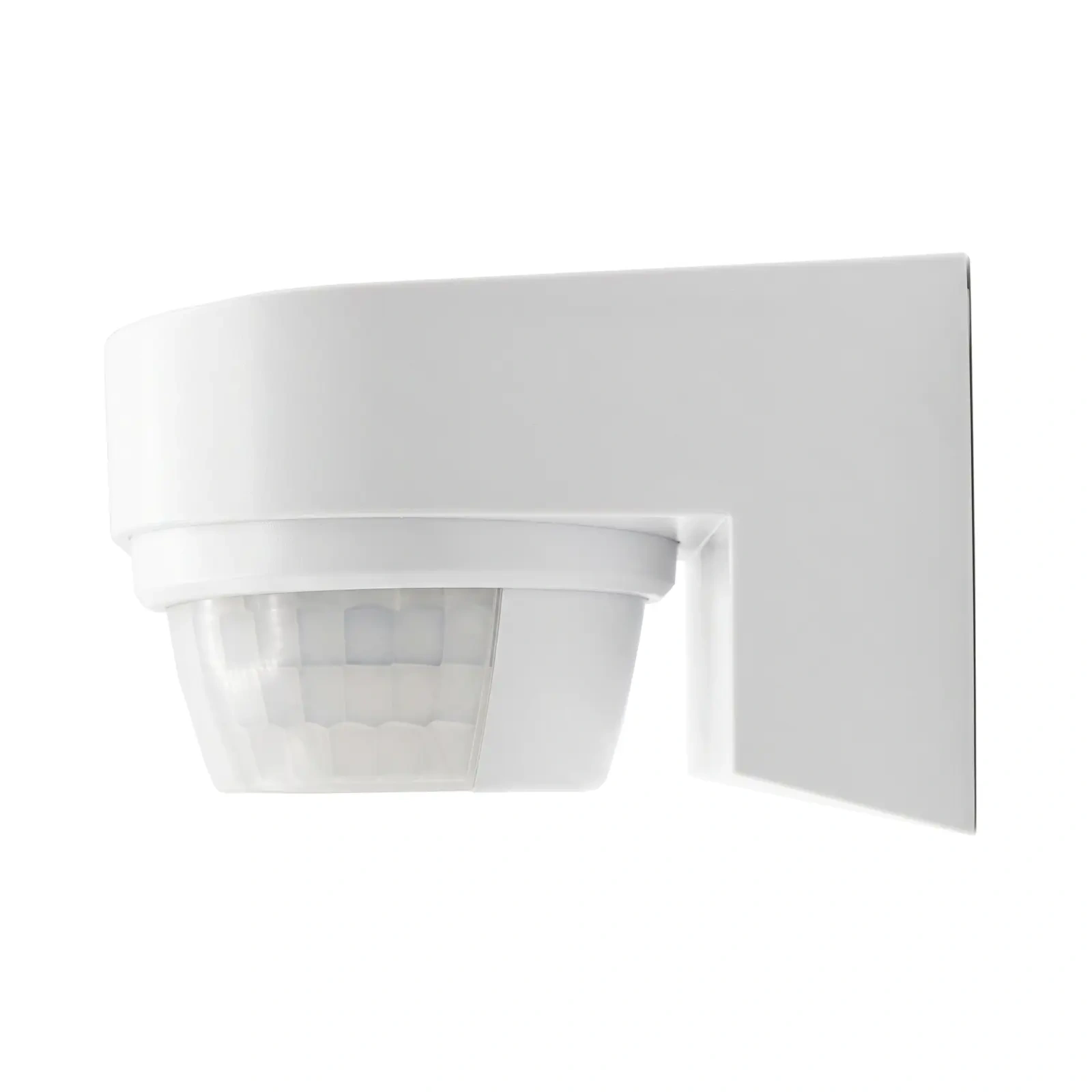

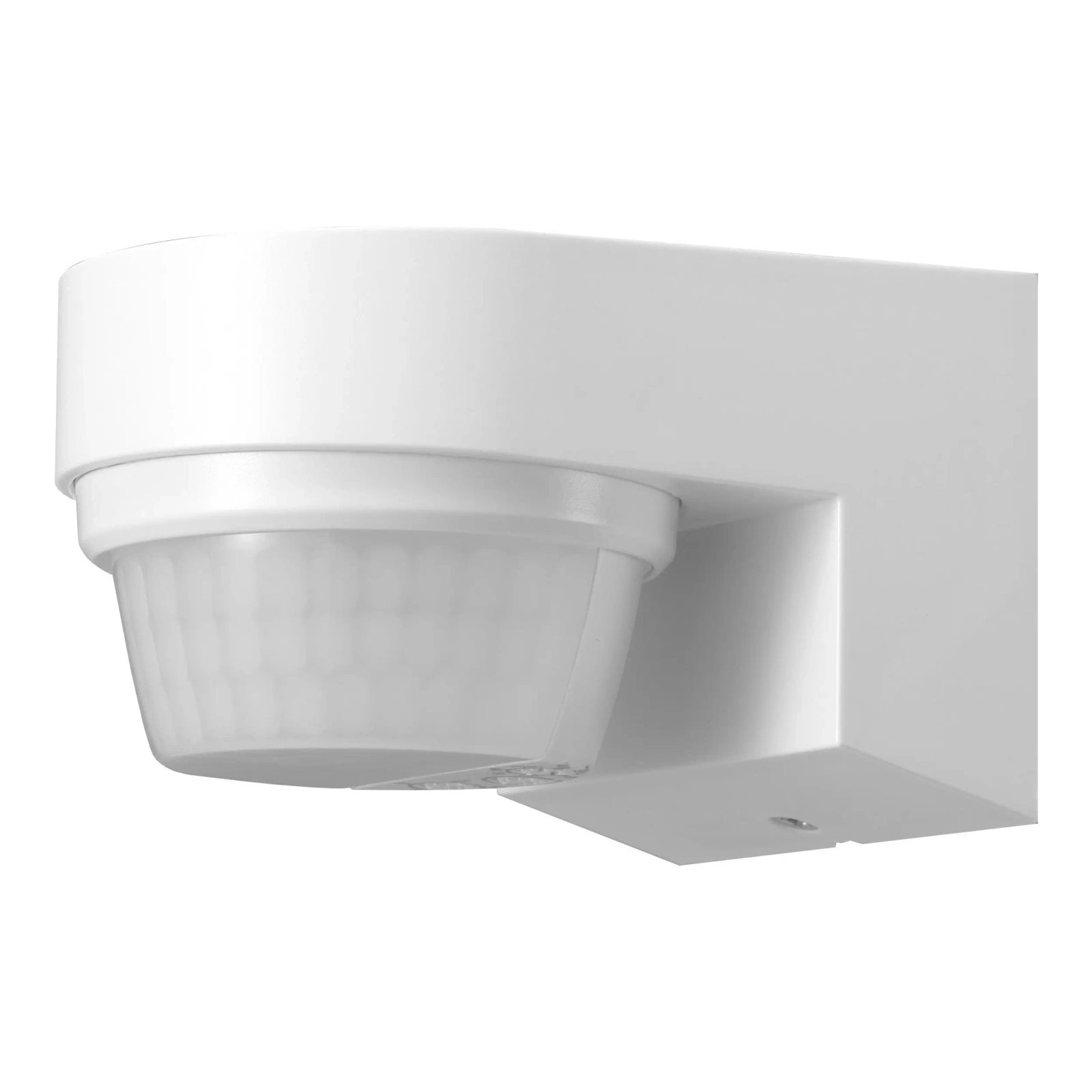

Czujnik ruchu PIR 240° IP65 biały ORNO OR-CR-289/W

Ścienny czujnik ruchu PIR 240° IP65 w białej obudowie

ORNO OR-CR-289/W to biały czujnik ruchu PIR przeznaczony do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi. Ma szeroki kąt detekcji 240°, zasięg do 14 m na wprost i bocznie oraz stopień ochrony IP65, dlatego może być stosowany wewnątrz i na zewnątrz budynków.

Czujnik pracuje z napięciem 230 V AC i obsługuje obciążenie do 2000 W. Dla oświetlenia LED podano osobny limit 1000 W. Regulacja progu natężenia światła w zakresie <3-2000 lx oraz czasu załączenia od 10 s do 15 min pozwala dopasować pracę czujnika do warunków oświetleniowych i sposobu użytkowania instalacji.

Najważniejsze cechy

• Czujnik ruchu PIR do automatycznego sterowania oświetleniem
• Kąt detekcji 240° do szerokiej kontroli obszaru przed czujnikiem
• Zasięg detekcji do 14 m na wprost i bocznie
• Średnica pola detekcji na powierzchni 28 m
• Stopień ochrony IP65 do zastosowań wewnętrznych i zewnętrznych
• Montaż natynkowy, ścienny
• Regulowany próg natężenia światła w zakresie <3-2000 lx
• Regulowany czas załączenia od 10 s do 15 min
• Maksymalna moc łączeniowa 2000 W
• Maksymalna moc przełączana LED 1000 W
• Wyjście przekaźnikowe do sterowania obciążeniem
• Biała obudowa z tworzywa termoplastycznego

Zastosowanie

• Automatyczne sterowanie oświetleniem zewnętrznym
• Oświetlenie wejść, podjazdów, przejść i elewacji
• Korytarze, ciągi komunikacyjne i pomieszczenia techniczne
• Instalacje ścienne wymagające szerokiego kąta detekcji
• Oświetlenie LED z obciążeniem do 1000 W
• Miejsca, w których biały czujnik ma pasować do jasnej elewacji, ściany lub opraw

Detekcja PIR i regulacja pracy

Czujnik wykorzystuje technologię PIR, czyli pasywną detekcję podczerwieni. Reaguje na ruch w polu widzenia sensora i załącza podłączone obciążenie. Deklarowana szybkość wykrywania ruchu wynosi 0,6-1,5 m/s, a optymalna wysokość montażu to 1,8-2,5 m.

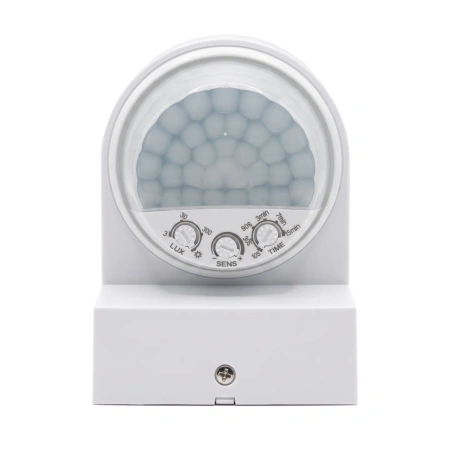

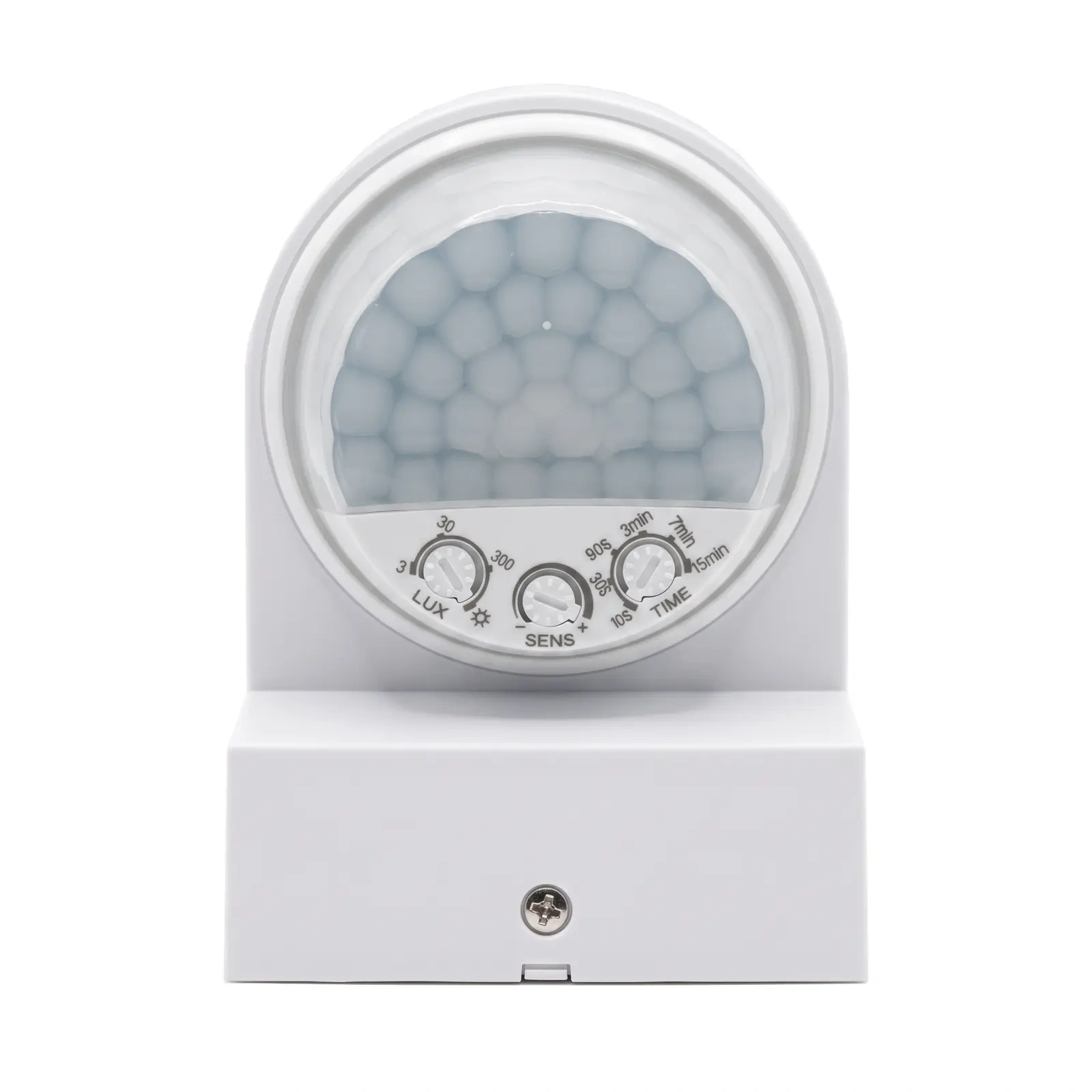

Regulacja natężenia światła pozwala określić, przy jakim poziomie oświetlenia otoczenia czujnik ma uruchamiać podłączone oświetlenie. Czas załączenia można ustawić w zakresie od 10 s do 15 min, co ułatwia dopasowanie pracy do wejścia, przejścia, podjazdu lub innej strefy użytkowej.

Dobór wariantu

Model OR-CR-289/W warto wybrać wtedy, gdy potrzebny jest biały, ścienny czujnik ruchu 240° do pracy wewnątrz lub na zewnątrz budynku. Stopień ochrony IP65 zwiększa odporność na pył i wodę w porównaniu z czujnikami IP20, a limit 1000 W dla LED pozwala obsłużyć większe instalacje oświetleniowe niż w wielu mniejszych czujnikach ruchu.

Specyfikacja techniczna

• Producent: ORNO
• Model: OR-CR-289/W
• Typ produktu: czujnik ruchu
• Rodzaj czujnika: podczerwień pasywna PIR
• Kąt skanowania: 240°
• Kąt detekcji w poziomie: 240°
• Optymalna wysokość montażowa: 1,8-2,5 m
• Maksymalny zasięg boczny: 14 m
• Maksymalny zasięg na wprost: 14 m
• Średnica pola detekcji na powierzchni: 28 m
• Szybkość wykrywania ruchu: 0,6-1,5 m/s
• Regulowana wartość progowa natężenia światła: tak
• Zakres regulacji natężenia światła: <3-2000 lx
• Minimalny czas załączenia: 10 s
• Maksymalny czas załączenia: 15 min

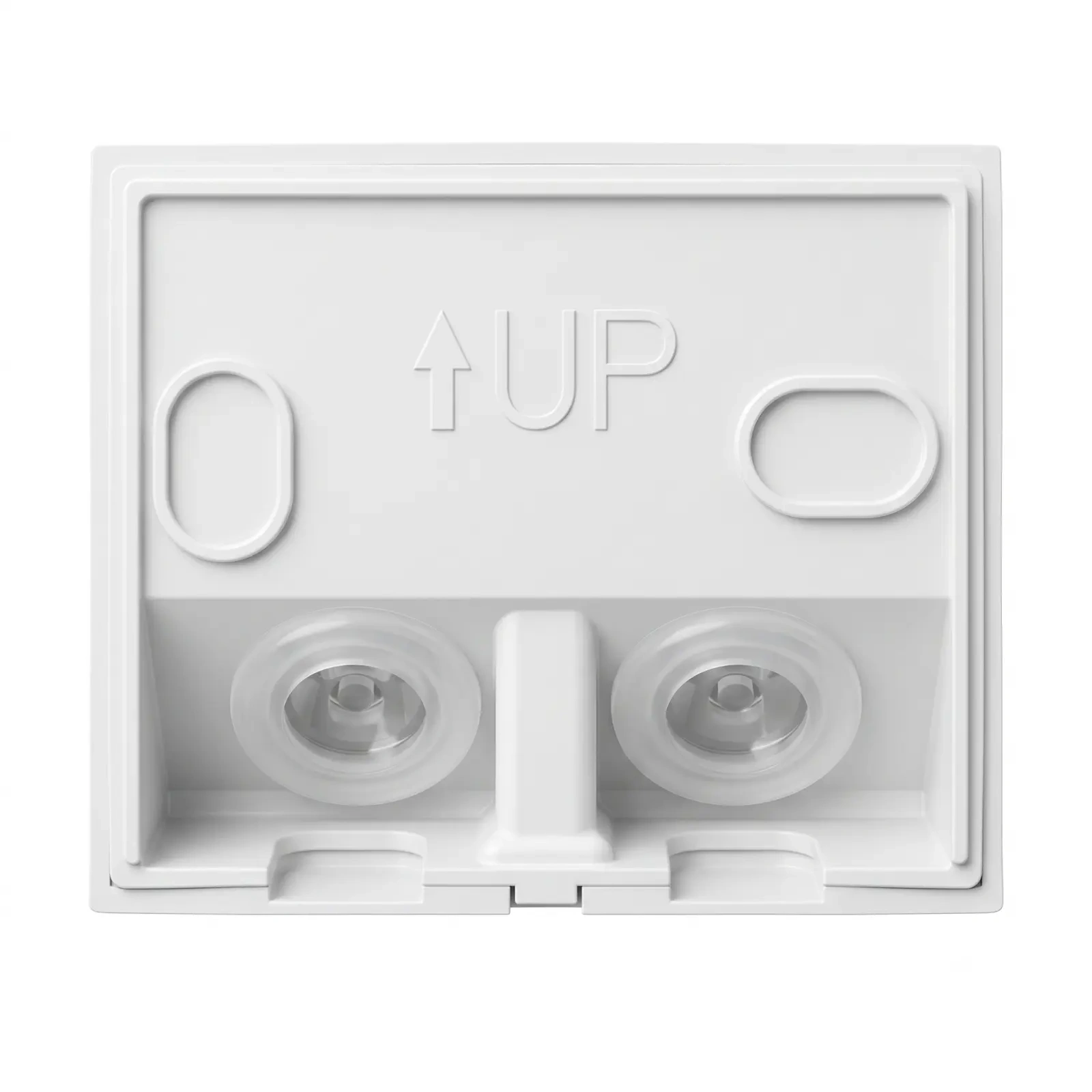

• Sposób montażu: montaż natynkowy
• Montaż ścienny: tak
• Montaż sufitowy: nie

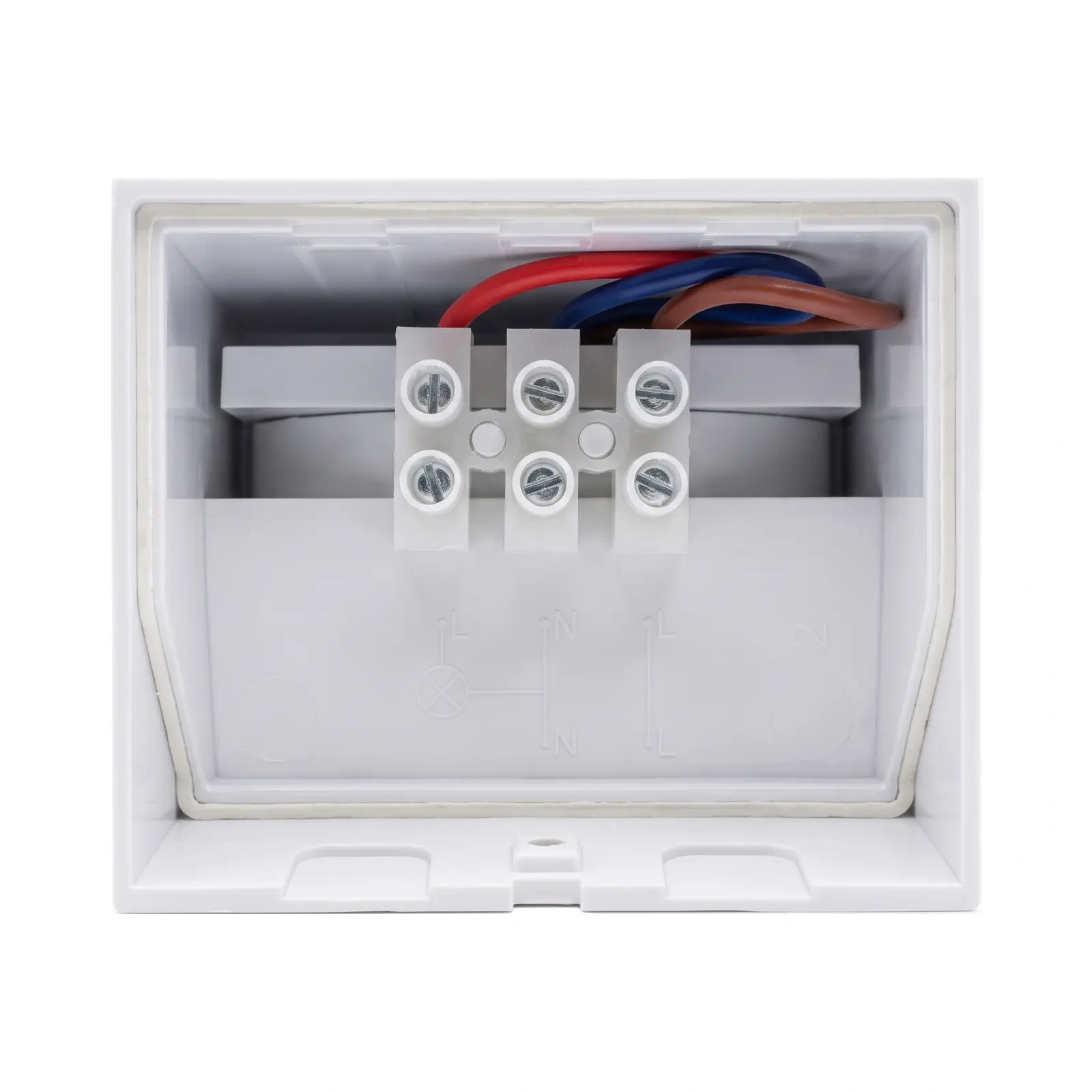

• Typ połączenia: zacisk śrubowy
• Napięcie znamionowe: 230 V AC
• Rodzaj napięcia: AC
• Częstotliwość zasilania: 50 Hz
• Maksymalna moc łączeniowa: 2000 W
• Maksymalna moc przełączana LED: 1000 W
• Pobór energii: 0,5 W
• Wyjście przekaźnikowe: tak
• Stopień ochrony: IP65
• Zakres temperatury pracy: od -20°C do +40°C
• Wilgotność: <93%
• Materiał: tworzywo sztuczne
• Gatunek materiału: tworzywo termoplastyczne
• Kolor: biały
• Wymiary: 75 × 60 × 100 mm
• Waga: 165 g

Uwaga dotycząca bezpieczeństwa

Czujnik jest elementem instalacji elektrycznej 230 V AC. Montaż i podłączenie należy wykonać przy odłączonym zasilaniu oraz zgodnie z instrukcją producenta i zasadami bezpieczeństwa dla instalacji elektrycznych. Należy dobrać obciążenie zgodnie z dopuszczalną mocą czujnika, w szczególności z limitem 1000 W dla oświetlenia LED.
