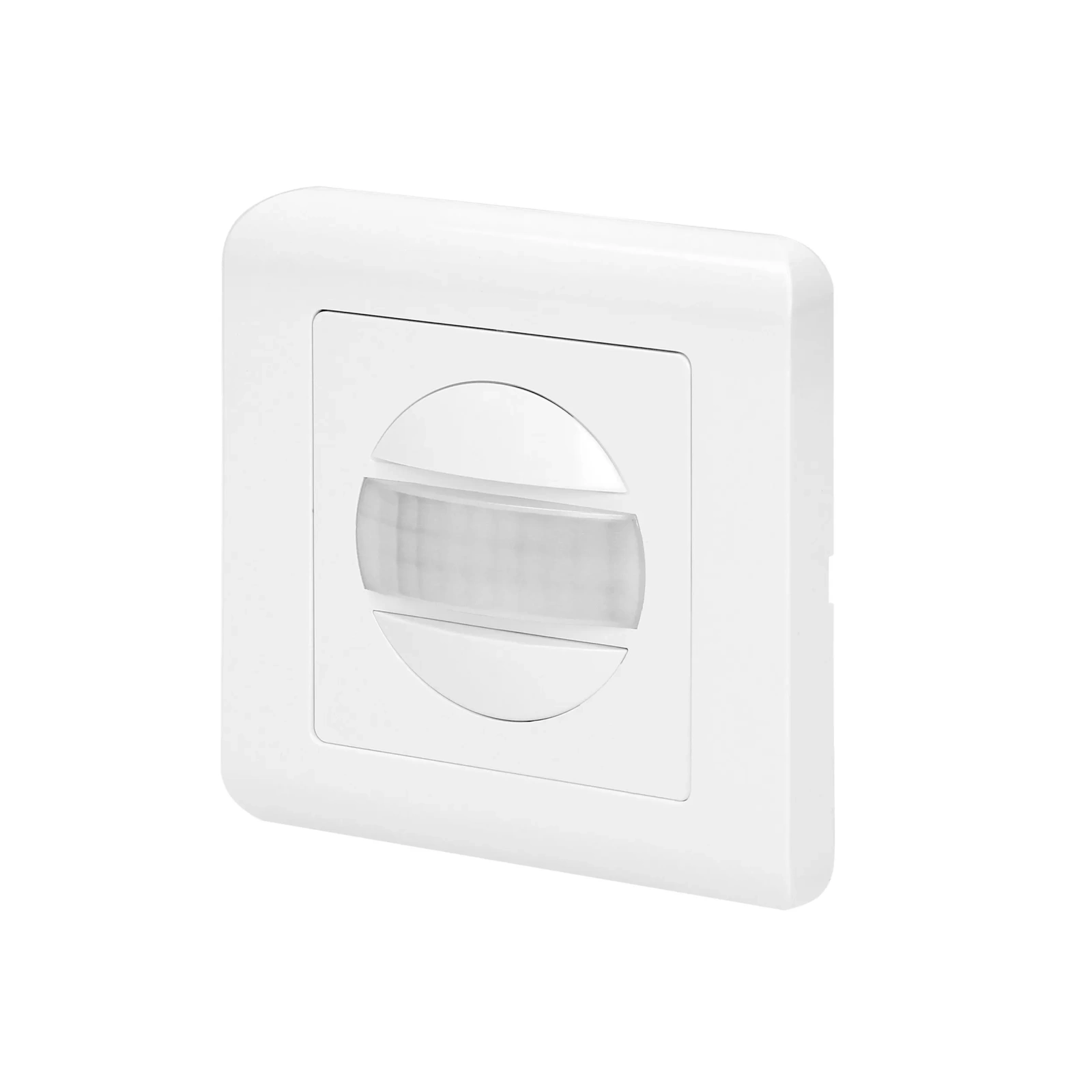

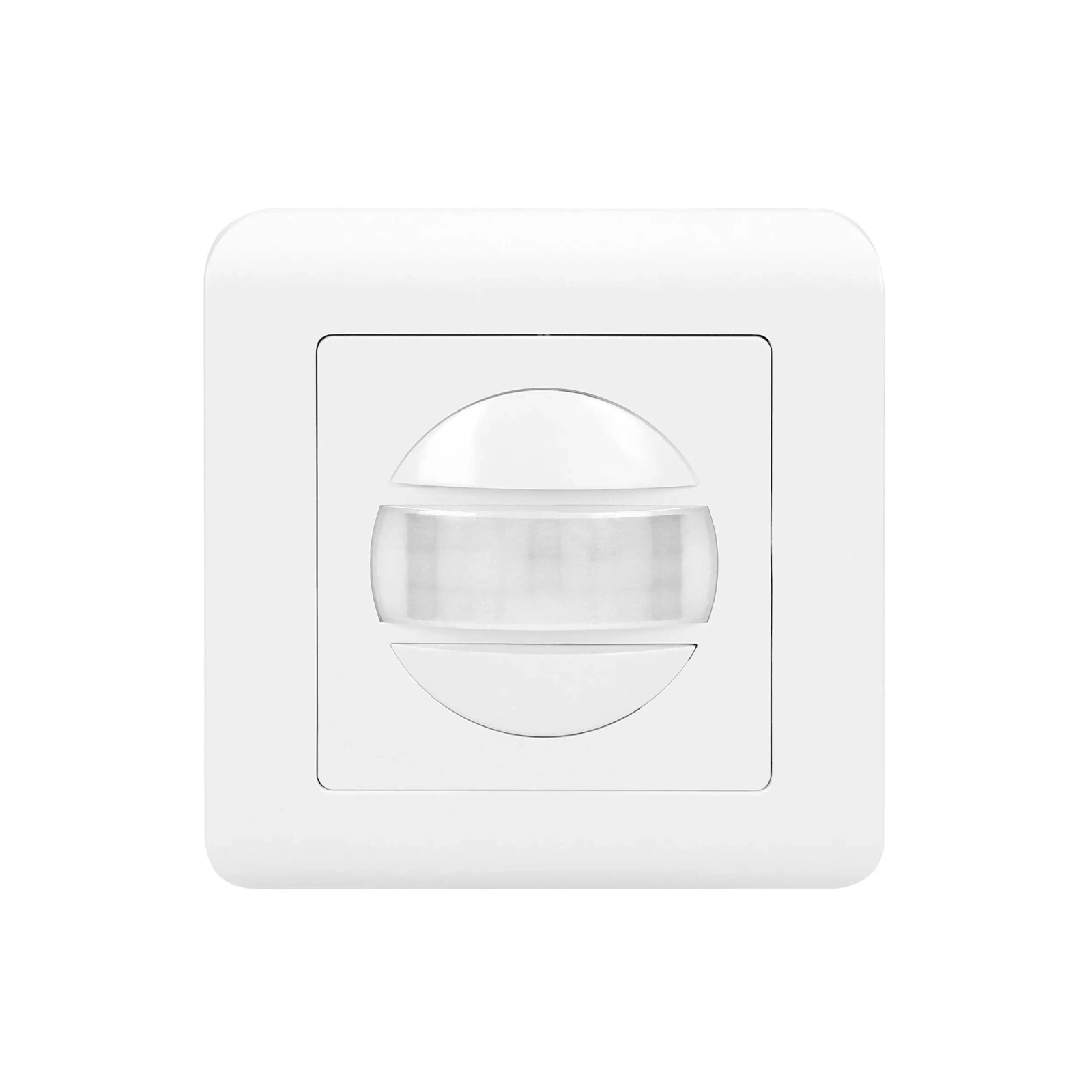

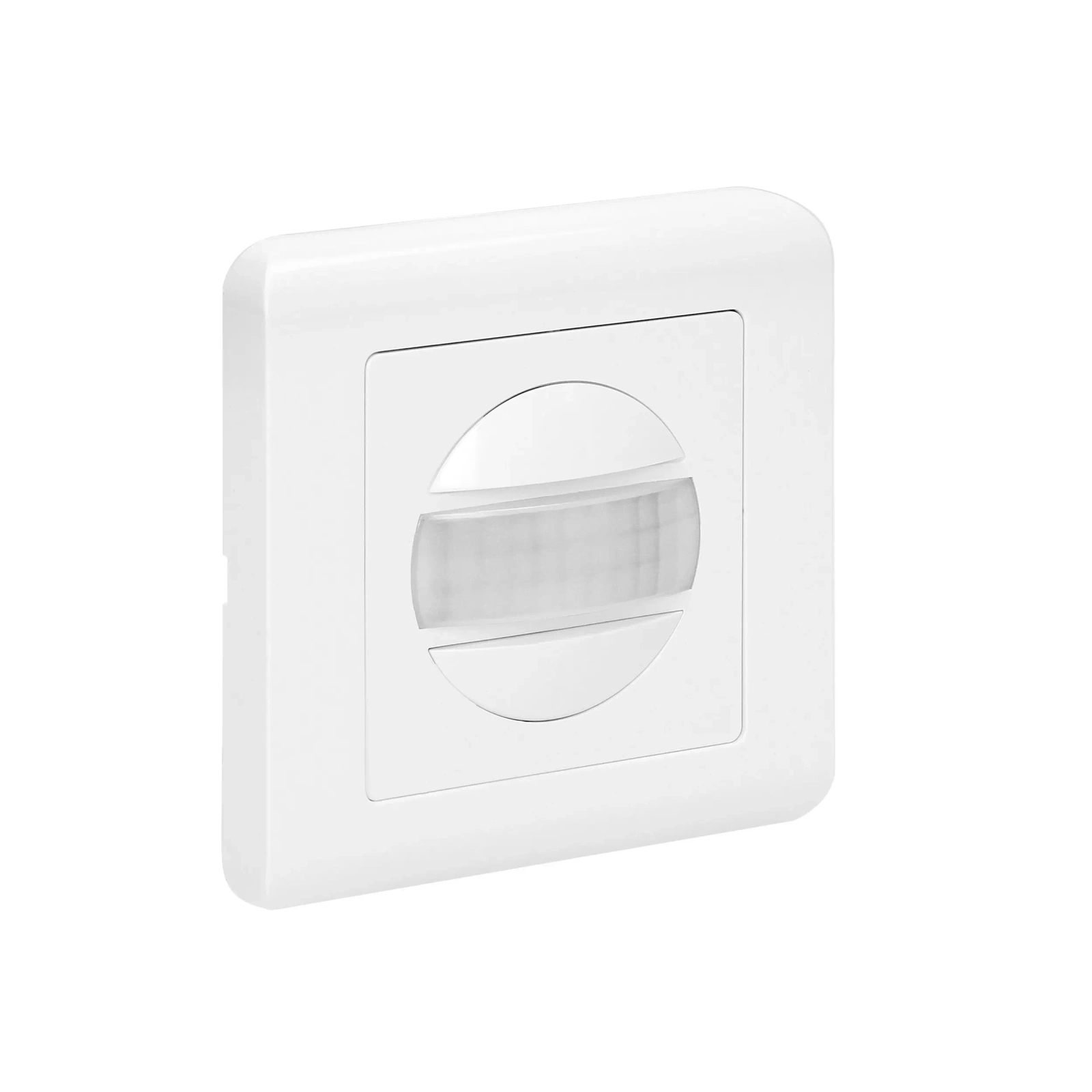

Czujnik ruchu PIR 160° do puszki biały ORNO OR-CR-261

Podtynkowy czujnik ruchu PIR 160° do montażu ściennego

ORNO OR-CR-261 to podtynkowy czujnik ruchu PIR przeznaczony do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi. Pracuje w układzie 2-przewodowym, jest przeznaczony do montażu ściennego i ma kąt detekcji 160°.

Model OR-CR-261 działa z napięciem 230 V AC i obsługuje obciążenie do 300 W. Dla oświetlenia LED podano osobny zakres mocy przełączanej 5-75 W. Czujnik pozwala regulować próg natężenia światła w zakresie <3-2000 lx oraz czas załączenia od 10 s do 7 min.

Najważniejsze cechy

• Czujnik ruchu PIR do automatycznego sterowania oświetleniem
• Kąt detekcji 160° do montażu ściennego
• Układ 2-przewodowy do instalacji podtynkowej
• Zasięg detekcji do 9 m
• Regulowany próg natężenia światła w zakresie <3-2000 lx
• Regulowany czas załączenia od 10 s do 7 min
• Maksymalna moc łączeniowa 300 W
• Zakres mocy przełączanej LED 5-75 W
• Wyjście przekaźnikowe do sterowania obciążeniem
• Montaż w puszce, minimalna głębokość puszki 32 mm
• Biała obudowa z tworzywa termoplastycznego
• Stopień ochrony IP20 do zastosowań wewnętrznych

Zastosowanie

• Automatyczne sterowanie oświetleniem w pomieszczeniach
• Korytarze, przejścia i ciągi komunikacyjne
• Pomieszczenia mieszkalne i użytkowe
• Instalacje podtynkowe, w których potrzebny jest czujnik ścienny
• Modernizacja oświetlenia z wykorzystaniem czujnika 2-przewodowego

Detekcja PIR i regulacja pracy

Czujnik wykorzystuje technologię PIR, czyli pasywną detekcję podczerwieni. Reaguje na ruch w polu widzenia sensora i załącza podłączone obciążenie. Deklarowana szybkość wykrywania ruchu wynosi 0,6-1,5 m/s, a średnica pola detekcji na powierzchni wynosi 9 m.

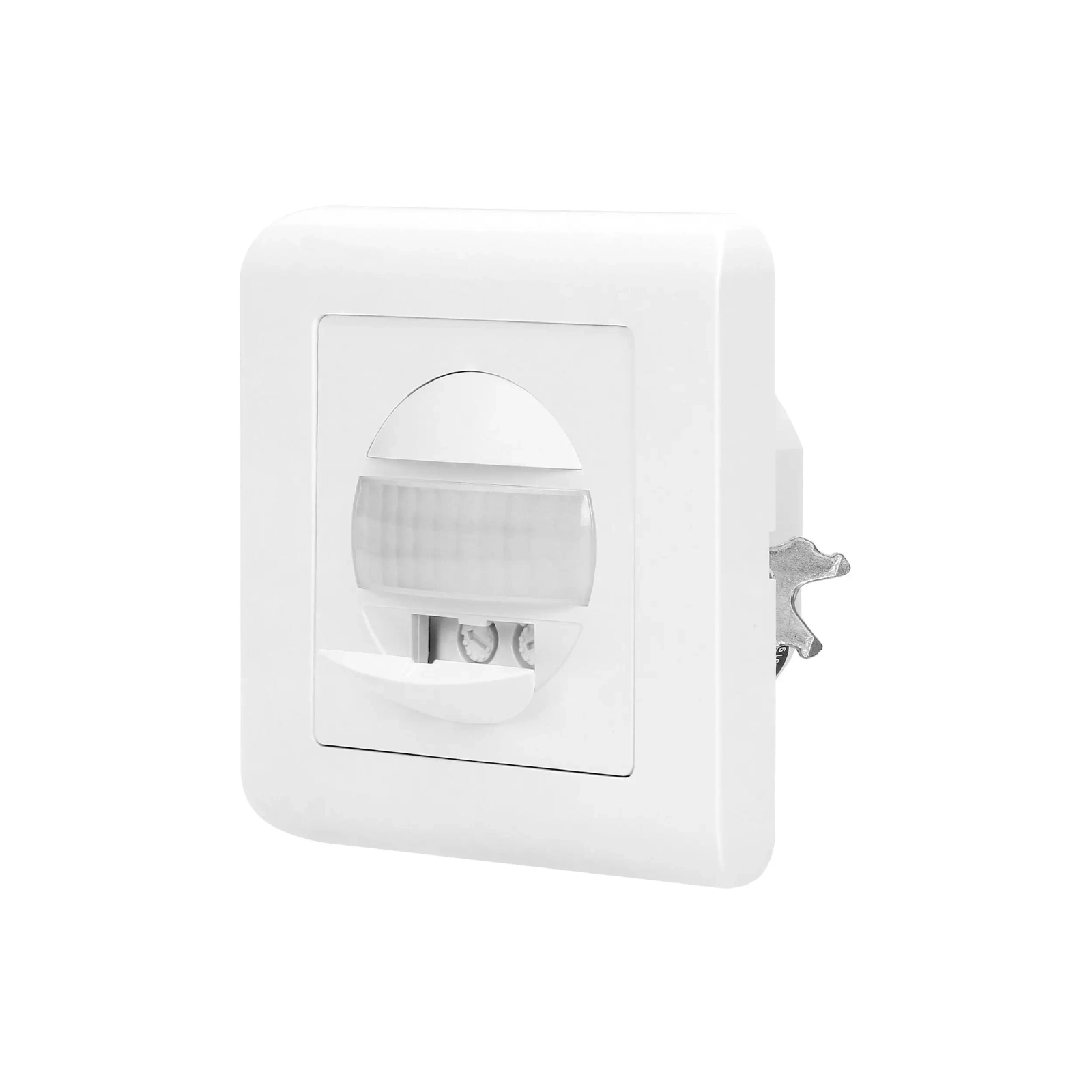

Regulacja natężenia światła pozwala ustalić, przy jakim poziomie oświetlenia otoczenia czujnik ma uruchamiać podłączone urządzenie. Czas załączenia można ustawić w zakresie od 10 s do 7 min, co ułatwia dopasowanie pracy czujnika do sposobu użytkowania pomieszczenia.

Dobór wariantu

Model OR-CR-261 warto wybrać wtedy, gdy potrzebny jest ścienny czujnik ruchu do montażu podtynkowego, pracujący w układzie 2-przewodowym. Średnica wbudowania 57 mm pozwala na montaż w popularnych puszkach ściennych 65 mm, a minimalna głębokość puszki montażowej wynosi 32 mm.

• Producent: ORNO
• Model: OR-CR-261
• Typ produktu: czujnik ruchu
• Rodzaj czujnika: podczerwień pasywna PIR
• Kąt skanowania: 160°
• Kąt detekcji w poziomie: 160°
• Optymalna wysokość montażowa: 1-1,8 m
• Średnica pola detekcji na powierzchni: 9 m
• Szybkość wykrywania ruchu: 0,6-1,5 m/s
• Regulowana wartość progowa natężenia światła: tak
• Zakres regulacji natężenia światła: <3-2000 lx
• Minimalny czas załączenia: 10 s
• Maksymalny czas załączenia: 7 min

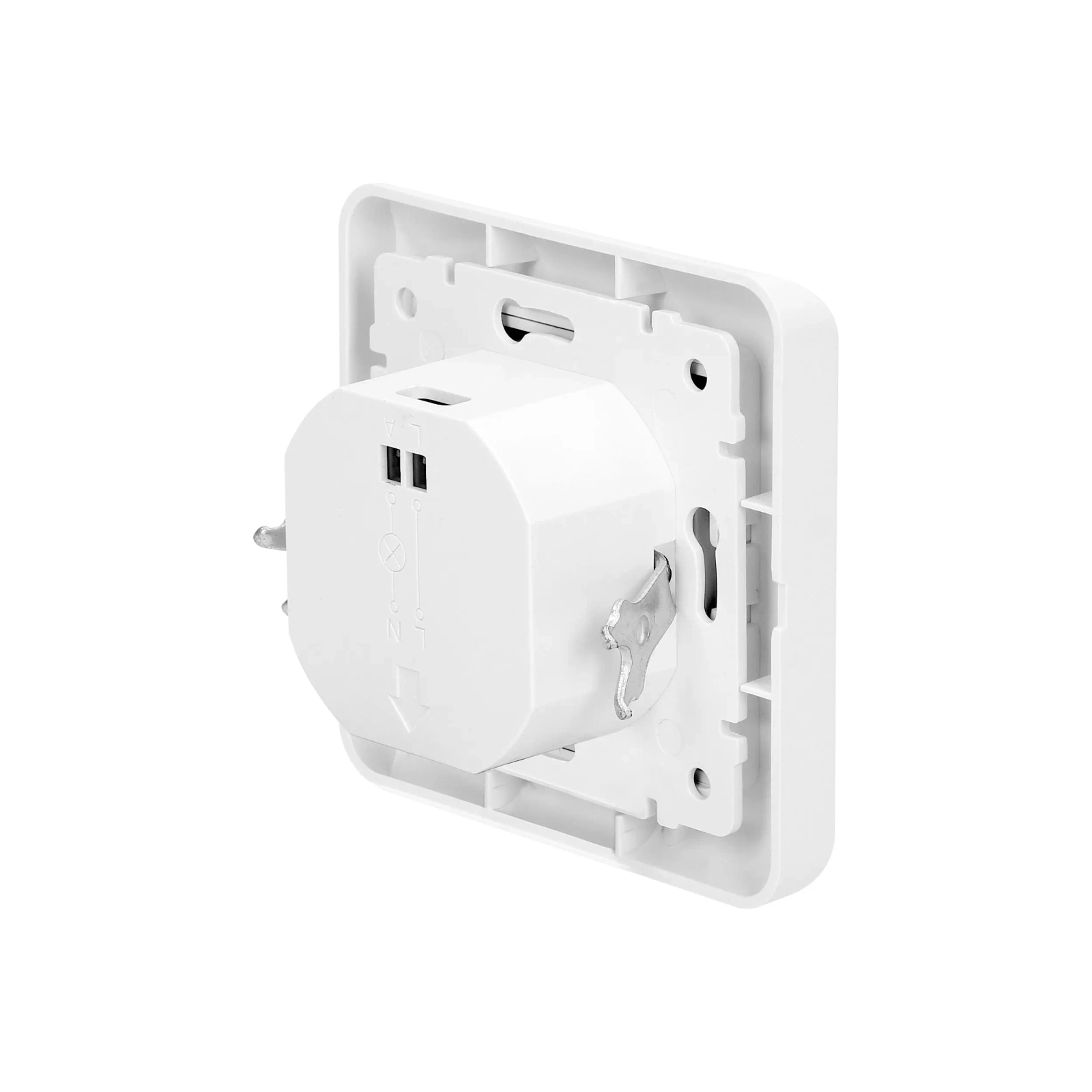

• Sposób montażu: montaż podtynkowy
• Montaż ścienny: tak
• Montaż sufitowy: nie

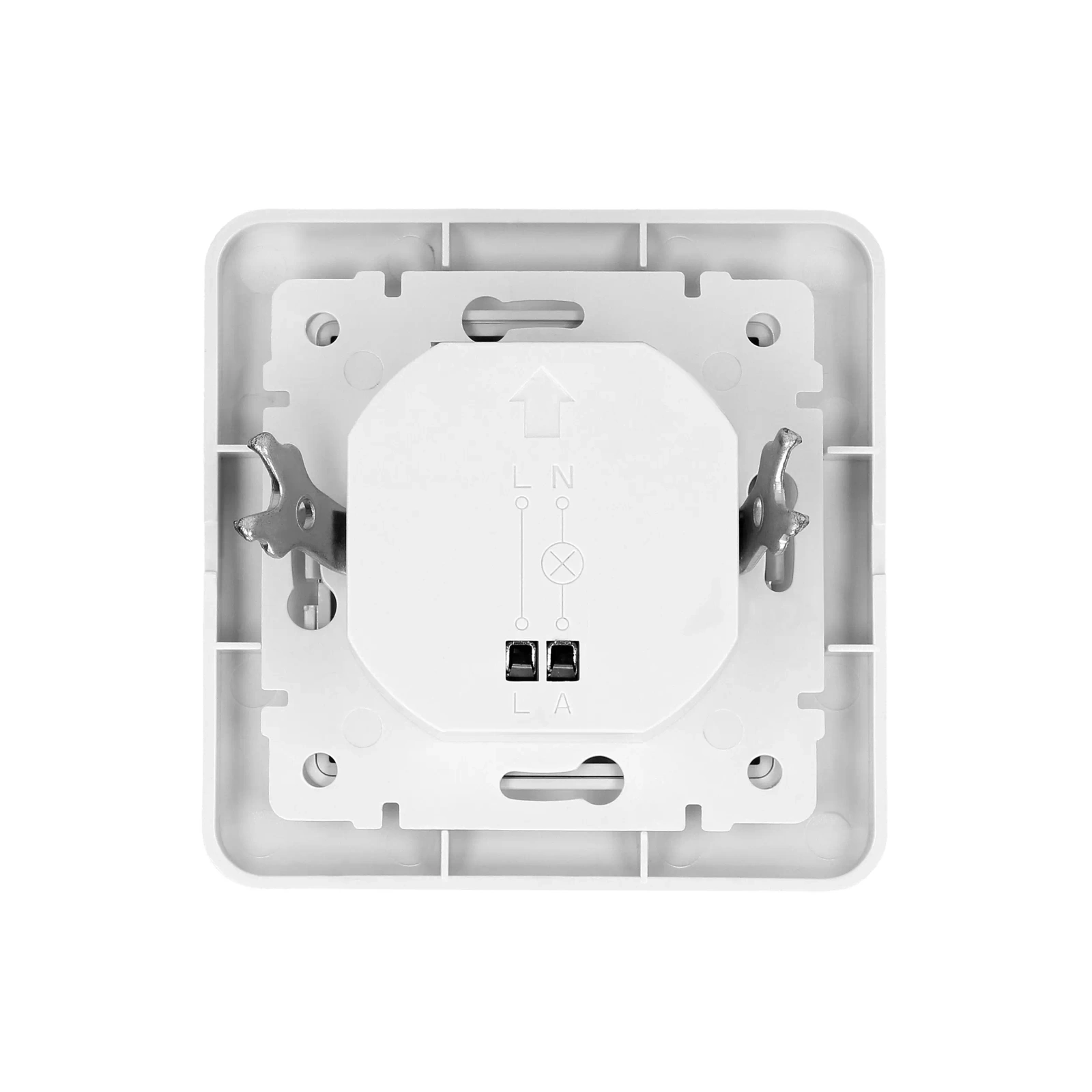

• Typ połączenia: zacisk śrubowy
• Napięcie znamionowe: 230 V AC
• Rodzaj napięcia: AC
• Częstotliwość: 50 Hz
• Maksymalna moc łączeniowa: 300 W
• Maksymalna moc przełączana LED: 5-75 W
• Pobór energii: 0,5 W
• Wyjście przekaźnikowe: tak
• Stopień ochrony: IP20
• Zakres temperatury pracy: od -20°C do +40°C
• Wilgotność: <93%
• Materiał: tworzywo sztuczne
• Gatunek materiału: tworzywo termoplastyczne
• Kolor: biały
• Wymiary: 86 × 86 × 42 mm
• Głębokość wbudowania: 27 mm
• Średnica wbudowania: 57 mm
• Minimalna głębokość puszki montażowej: 32 mm
• Waga: 82 g

Uwaga dotycząca bezpieczeństwa

Czujnik jest elementem instalacji elektrycznej 230 V AC. Montaż i podłączenie należy wykonać przy odłączonym zasilaniu oraz zgodnie z instrukcją producenta i zasadami bezpieczeństwa dla instalacji elektrycznych. Należy dobrać obciążenie zgodnie z dopuszczalną mocą czujnika, w szczególności z zakresem 5-75 W dla oświetlenia LED.
