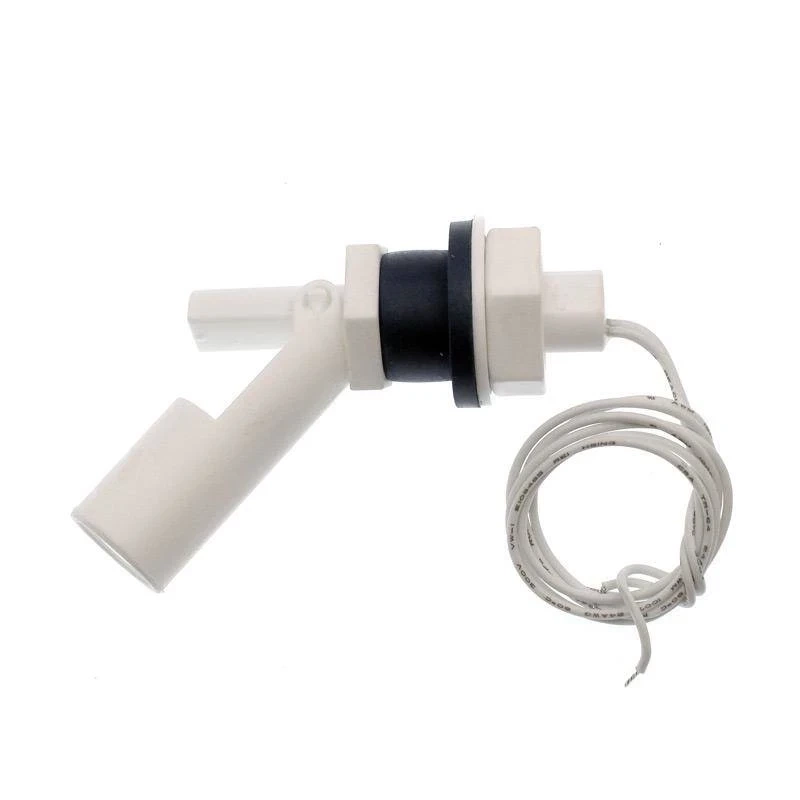

Praktyczny czujnik pływakowy KSL-88-PP do sygnalizacji poziomu cieczy

Czujnik poziomu cieczy PROFFUSE KSL-88-PP służy do wykrywania określonego poziomu płynu w zbiorniku.

Element przełączający może być wykorzystany jako sygnał wejściowy w układzie kontroli lub regulacji poziomu cieczy.

Najważniejsze cechy

• Montaż poziomy
• Konfiguracja wyjścia SPST-NO
• Maksymalne napięcie pracy 200 V
• Maksymalny prąd pracy 500 mA
• Zakres temperatury pracy -30°C do 85°C
• Moc przełączana 10 W
• Przewód przyłączeniowy 0,3 m

Zastosowanie

Czujnik może pracować jako element sygnalizacji lub automatyki reagującej na osiągnięcie ustalonego poziomu płynu.

• Kontrola poziomu cieczy w zbiorniku
• Sygnalizacja osiągnięcia poziomu granicznego
• Układy automatyki i zabezpieczeń

Specyfikacja techniczna

• Model: KSL-88-PP
• Typ produktu: czujnik poziomu cieczy
• Producent: PROFFUSE

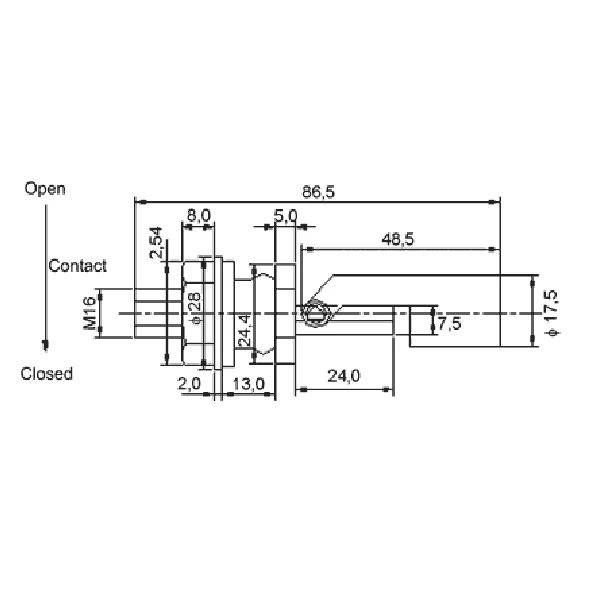

• Montaż: poziomy
• Konfiguracja wyjścia: SPST-NO
• Maksymalne napięcie pracy: 200 V
• Maksymalny prąd pracy: 500 mA
• Moc przełączana: 10 W
• Temperatura pracy: -30°C do 85°C
• Przyłącze: przewód 0,3 m

Warto wiedzieć: jak działa czujnik pływakowy

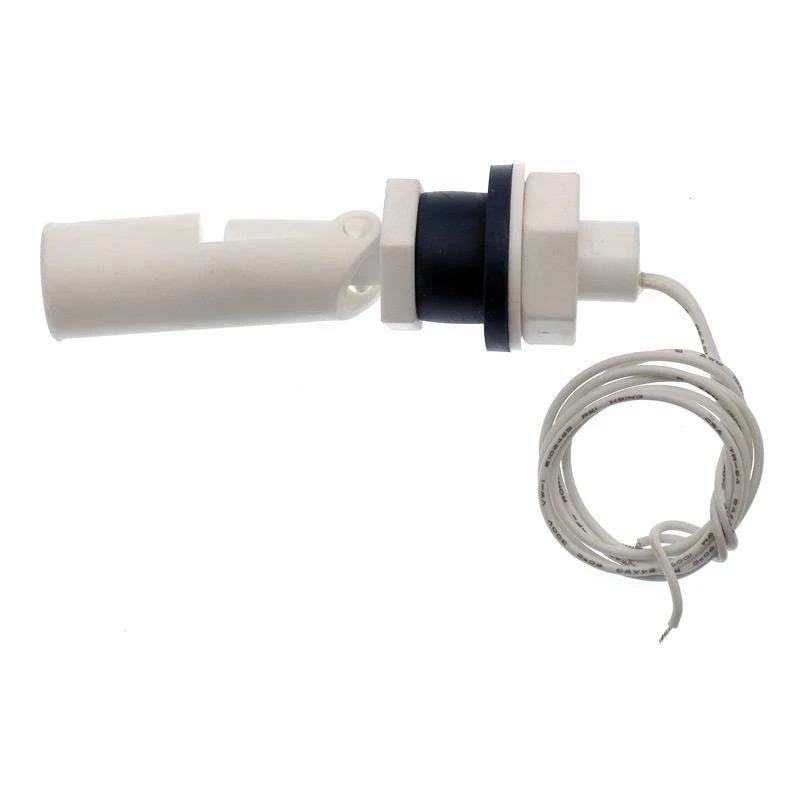

Pływak unosi się lub opada wraz z cieczą. Umieszczony w nim magnes oddziałuje na kontaktron i powoduje zmianę stanu elektrycznego bez mechanicznego połączenia między pływakiem a stykami.

Przy projektowaniu układu trzeba uwzględnić położenie montażowe, stan styku oraz dopuszczalne wartości napięcia i prądu.
