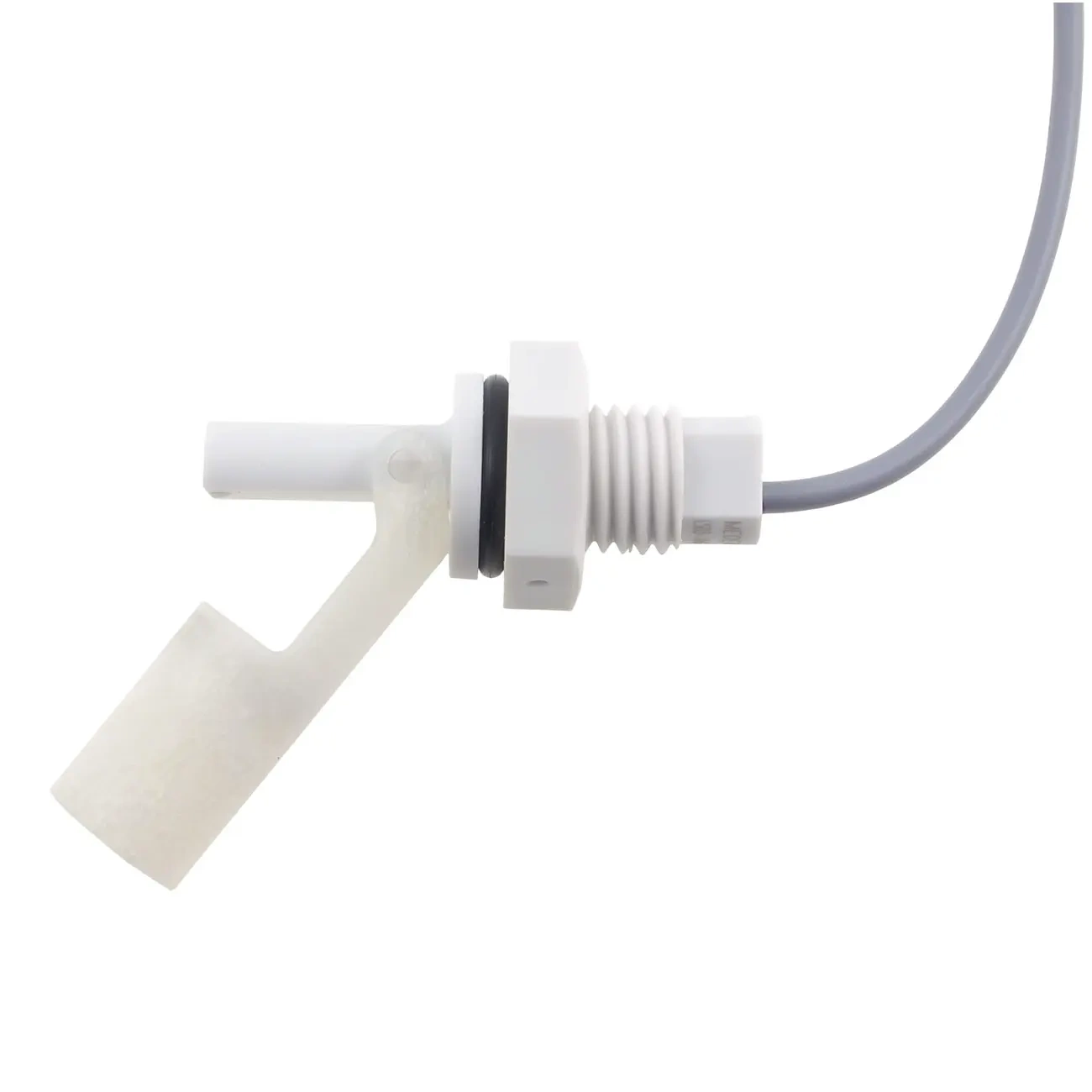

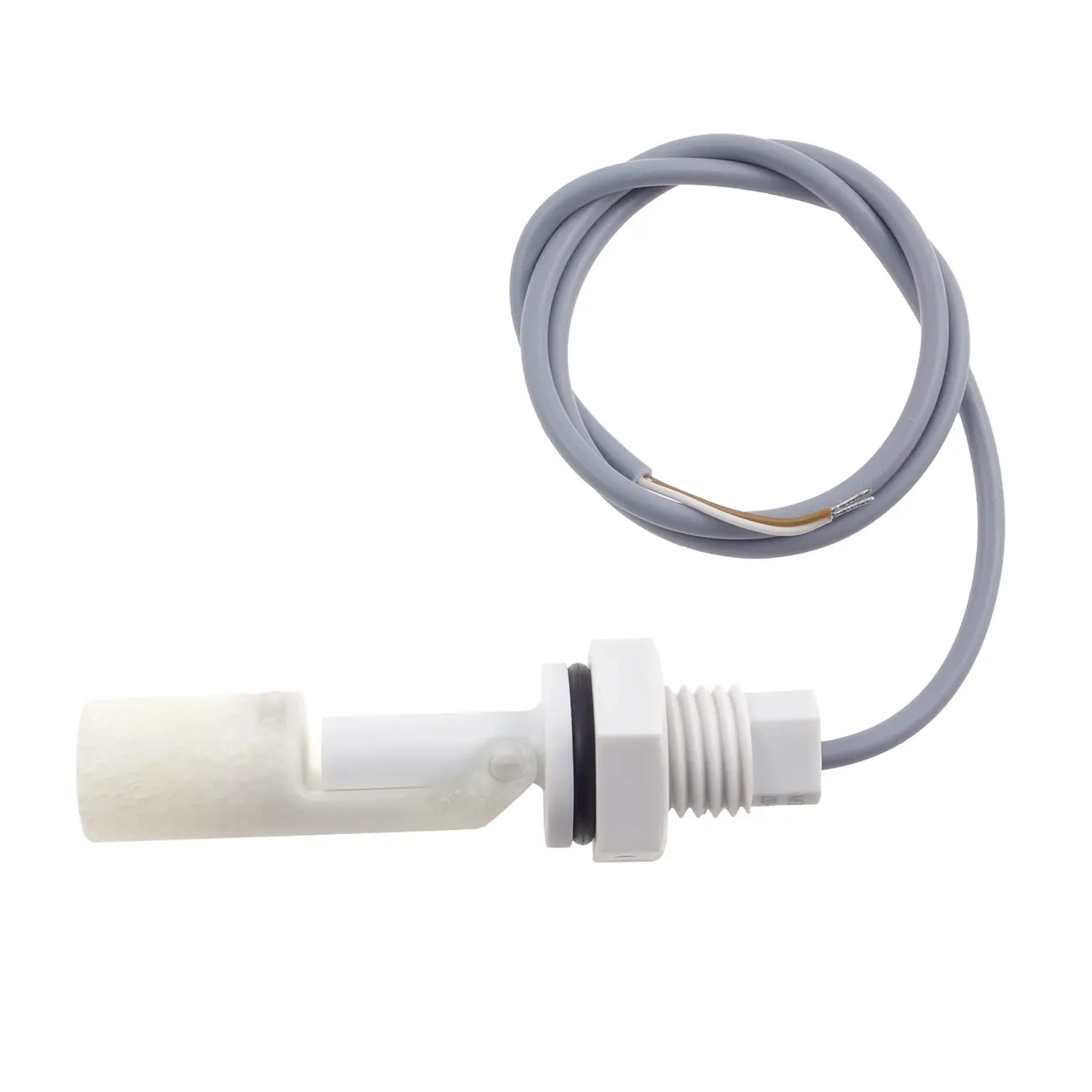

Czujnik poziomu cieczy Meder LS03-1A66-PP-500W, SPST-NO, do kontroli poziomu płynu

Praktyczny czujnik pływakowy LS03-1A66-PP-500W do sygnalizacji poziomu cieczy

Czujnik poziomu cieczy Meder LS03-1A66-PP-500W służy do wykrywania określonego poziomu płynu w zbiorniku.

Element przełączający może być wykorzystany jako sygnał wejściowy w układzie kontroli lub regulacji poziomu cieczy.

Najważniejsze cechy

• Konfiguracja wyjścia SPST-NO
• Maksymalne napięcie pracy 200 V
• Maksymalny prąd pracy 0,5 A
• Zakres temperatury pracy -20°C do 90°C
• Moc przełączana 10 W
• Przewód przyłączeniowy 0,5 m
• Korpus z polipropylenu

Zastosowanie

Czujnik może pracować jako element sygnalizacji lub automatyki reagującej na osiągnięcie ustalonego poziomu płynu.

• Kontrola poziomu cieczy w zbiorniku
• Sygnalizacja osiągnięcia poziomu granicznego
• Układy automatyki i zabezpieczeń

Specyfikacja techniczna

• Model: LS03-1A66-PP-500W
• Typ produktu: czujnik poziomu cieczy
• Producent: Meder
• Konfiguracja wyjścia: SPST-NO
• Maksymalne napięcie pracy: 200 V
• Maksymalny prąd pracy: 0,5 A
• Moc przełączana: 10 W
• Temperatura pracy: -20°C do 90°C
• Przyłącze: przewód 0,5 m
• Materiał korpusu: polipropylen
• Zastosowanie: woda i rozcieńczone kwasy

Warto wiedzieć: jak działa czujnik pływakowy

Pływak unosi się lub opada wraz z cieczą. Umieszczony w nim magnes oddziałuje na kontaktron i powoduje zmianę stanu elektrycznego bez mechanicznego połączenia między pływakiem a stykami.

Przy projektowaniu układu trzeba uwzględnić położenie montażowe, stan styku oraz dopuszczalne wartości napięcia i prądu.
