Do czego służy czujnik?
Do wykrywania określonego poziomu cieczy i przekazywania sygnału do układu sterującego.

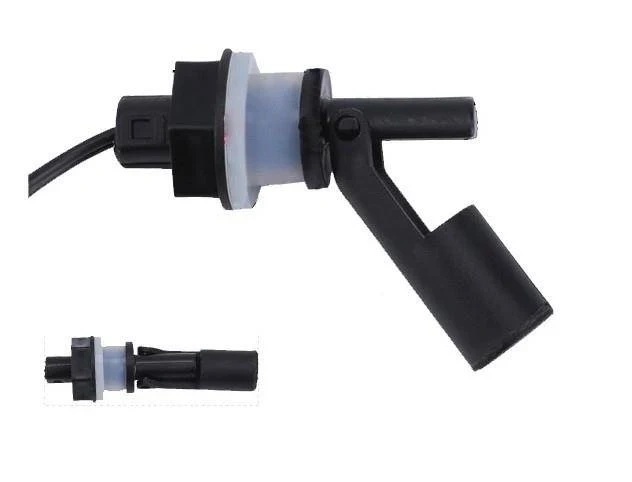

Czujnik poziomu cieczy CMWC85, magnetyczny czujnik pływakowy
Praktyczny czujnik pływakowy CMWC85 do sygnalizacji poziomu cieczy
Czujnik poziomu cieczy CMWC85 służy do wykrywania określonego poziomu płynu w zbiorniku.
Konstrukcja wykorzystuje pływak z magnesem, który zmienia stan kontaktronu podczas przemieszczania się wraz z poziomem cieczy.
Najważniejsze cechy
- Maksymalne napięcie pracy 50 V
- Maksymalny prąd pracy 0,1 A
- Przeznaczenie do kontroli poziomu cieczy
Zastosowanie
Czujnik może pracować jako element sygnalizacji lub automatyki reagującej na osiągnięcie ustalonego poziomu płynu.
- Kontrola poziomu cieczy w zbiorniku
- Sygnalizacja osiągnięcia poziomu granicznego
- Układy automatyki i zabezpieczeń
Specyfikacja techniczna
- Model: CMWC85
- Typ produktu: czujnik poziomu cieczy
- Maksymalne napięcie pracy: 50 V
- Maksymalny prąd pracy: 0,1 A
Warto wiedzieć: jak działa czujnik pływakowy
Pływak unosi się lub opada wraz z cieczą. Umieszczony w nim magnes oddziałuje na kontaktron i powoduje zmianę stanu elektrycznego bez mechanicznego połączenia między pływakiem a stykami.
Przy projektowaniu układu trzeba uwzględnić położenie montażowe, stan styku oraz dopuszczalne wartości napięcia i prądu.
Najczęściej zadawane pytania
Jaka jest zasada działania czujnika?
Pływak z magnesem zmienia stan kontaktronu po osiągnięciu określonego poziomu cieczy.
Jaki prąd może przełączać?
Maksymalny prąd pracy wynosi 0,1 A.
Jakie jest maksymalne napięcie pracy?
Maksymalne napięcie pracy wynosi 50 V.
Czy nadaje się do układów automatyki?
Tak, może dostarczać sygnał o osiągnięciu określonego poziomu cieczy.
