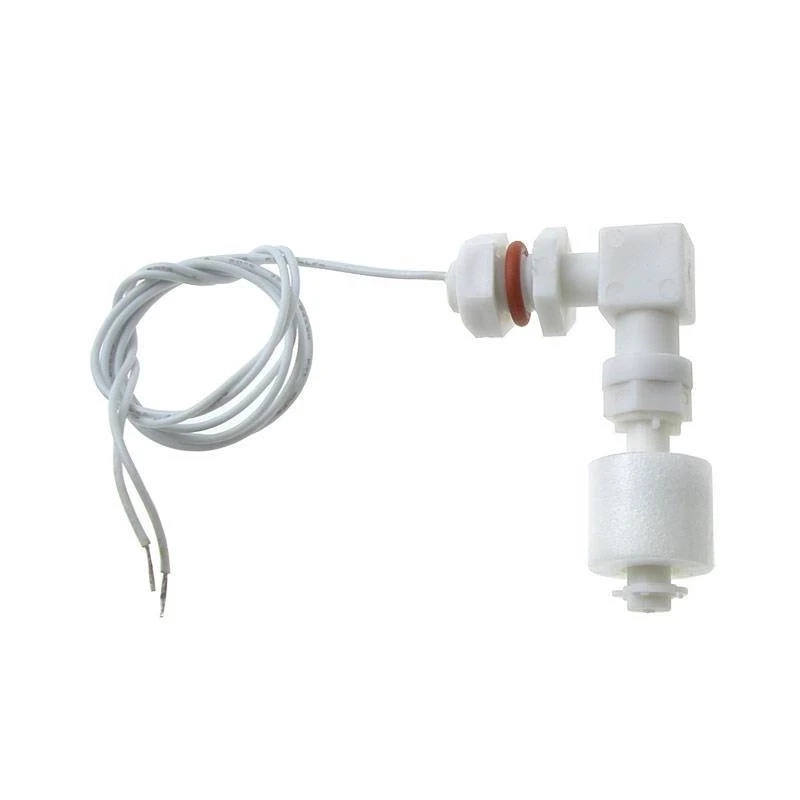

Czujnik poziomu cieczy CMW60, montaż kątowy, do kontroli poziomu płynu

Praktyczny czujnik pływakowy CMW60 do sygnalizacji poziomu cieczy

Czujnik poziomu cieczy CMW60 służy do wykrywania określonego poziomu płynu w zbiorniku.

Element przełączający może być wykorzystany jako sygnał wejściowy w układzie kontroli lub regulacji poziomu cieczy.

Najważniejsze cechy

• Montaż kątowy
• Maksymalne napięcie pracy 50 V
• Maksymalny prąd pracy 0,1 A

Zastosowanie

Czujnik może pracować jako element sygnalizacji lub automatyki reagującej na osiągnięcie ustalonego poziomu płynu.

• Kontrola poziomu cieczy w zbiorniku
• Sygnalizacja osiągnięcia poziomu granicznego
• Układy automatyki i zabezpieczeń

Specyfikacja techniczna

• Model: CMW60
• Typ produktu: czujnik poziomu cieczy
• Montaż: kątowy
• Maksymalne napięcie pracy: 50 V
• Maksymalny prąd pracy: 0,1 A

Warto wiedzieć: jak działa czujnik pływakowy

Pływak unosi się lub opada wraz z cieczą. Umieszczony w nim magnes oddziałuje na kontaktron i powoduje zmianę stanu elektrycznego bez mechanicznego połączenia między pływakiem a stykami.

Przy projektowaniu układu trzeba uwzględnić położenie montażowe, stan styku oraz dopuszczalne wartości napięcia i prądu.
