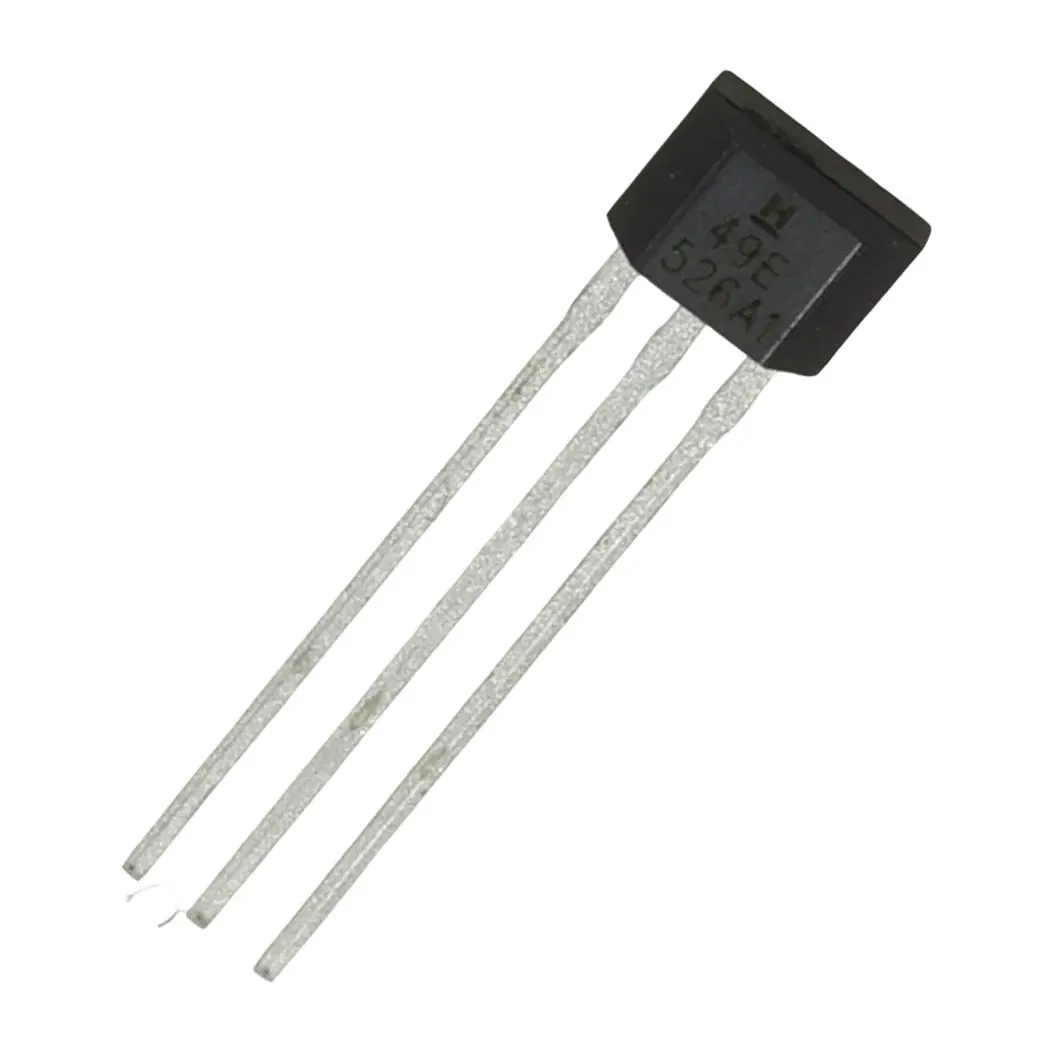

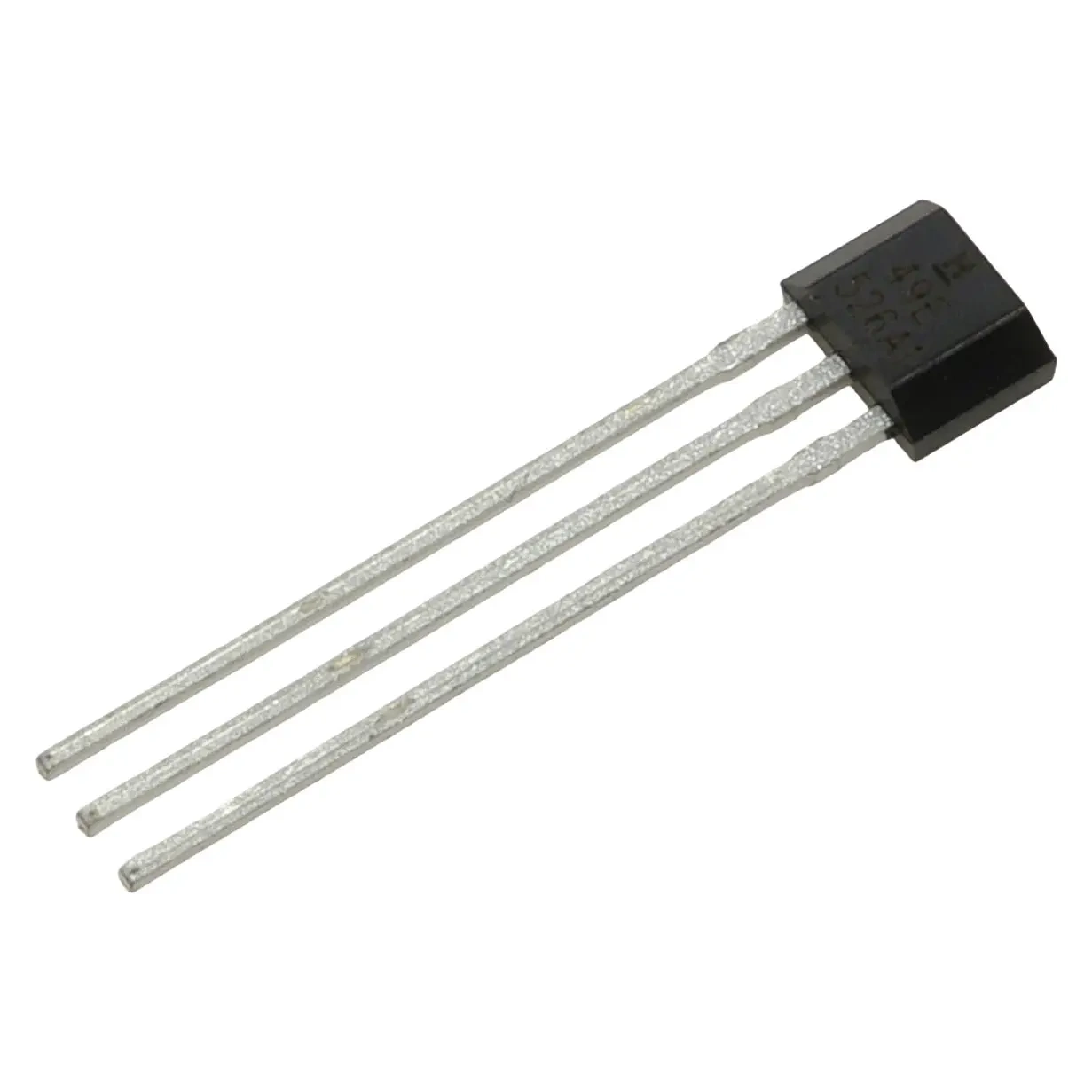

Czujnik Halla SS49E - 3-6.5VDC 6mA - TO92

Czujnik liniowy Halla Honeywell SS49E – precyzyjny sensor pola magnetycznego

Zastosowana technologia Halla pozwala na bezkontaktowy pomiar pola magnetycznego, co eliminuje zużycie mechaniczne i zwiększa niezawodność systemu. Liniowa charakterystyka napięciowa umożliwia łatwe skalowanie sygnału i integrację z układami pomiarowymi. Dzięki niskiemu poziomowi zakłóceń oraz wysokiej dokładności, czujniki te doskonale sprawdzają się w aplikacjach wymagających powtarzalnych i stabilnych wyników pomiaru.

Specyfikacja techniczna

• Producent: Honeywell
• Typ czujnika: efekt Halla, liniowy
• Obudowa: TO-92
• Zakres pola magnetycznego: -1000...1000 Gs
• Prąd pracy: 6 mA
• Napięcie zasilania: 3...6,5 V DC
• Temperatura pracy: -40...+100°C
• Konfiguracja wyjścia: liniowe napięcie proporcjonalne do pola magnetycznego

Najważniejsze cechy:

• Liniowe wyjście – umożliwia łatwą integrację z przetwornikami ADC i systemami mikroprocesorowymi.
• Niski poziom szumów – eliminuje konieczność stosowania zewnętrznych filtrów.
• Wysoka stabilność temperaturowa – dzięki zastosowaniu rezystorów cienkowarstwowych.
• Dwukierunkowa reakcja – reaguje zarówno na dodatnie, jak i ujemne wartości indukcji magnetycznej.

Typowe zastosowania

• Pomiar prądu w układach zasilania i sterowania silnikami.
• Precyzyjna kontrola położenia oraz prędkości obrotowej.
• Czytniki kodów magnetycznych i enkodery obrotowe.
• Detektory metali ferromagnetycznych i czujniki wibracji.
• Czujniki poziomu cieczy oraz wagi elektroniczne.

Porady i wskazówki

• Użyj magnesu o znanej polaryzacji, aby precyzyjnie skalibrować czujnik i określić punkt zerowy napięcia.
• Unikaj zakłóceń elektromagnetycznych – ekranowanie przewodów poprawi stabilność sygnału.
• Nie przekraczaj dopuszczalnego napięcia zasilania (6,5 VDC), aby uniknąć uszkodzenia układu.
• W projektach z mikrokontrolerami (np. Arduino, STM32) zastosuj przetwornik ADC o rozdzielczości min. 10 bitów, by uzyskać dokładne wyniki pomiaru.
