Czujnik drgań HDX-2801 wibracji i wstrząsów do Arduino 12 V do układów elektronicznych

Prosty czujnik drgań HDX-2801 do wykrywania wstrząsów w projektach Arduino

Czujnik drgań HDX-2801 reaguje na nagły wstrząs przez chwilowe zamknięcie obwodu. Po ustaniu drgań styk ponownie przechodzi do stanu otwartego.

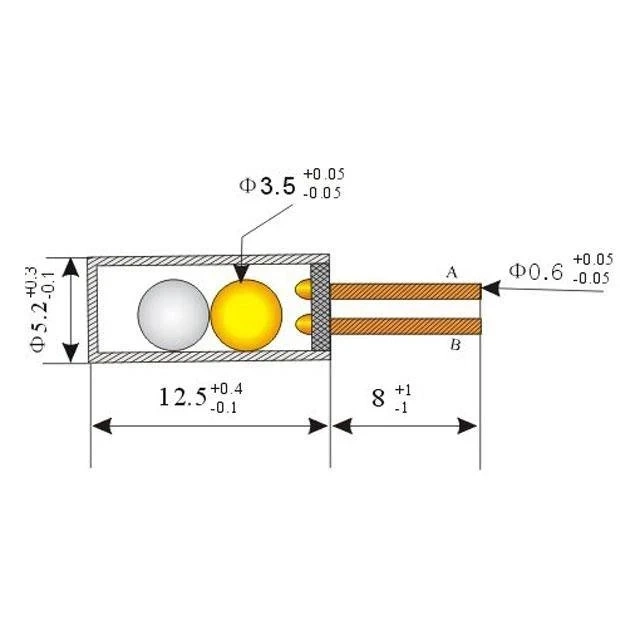

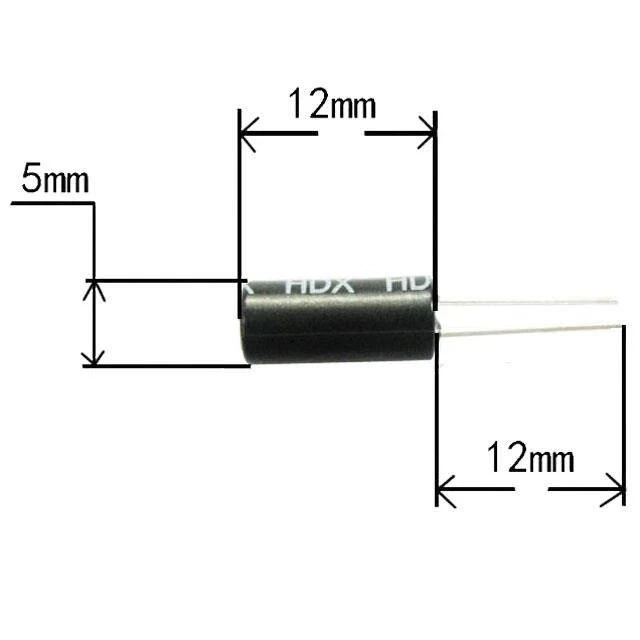

Element może pracować przy napięciu poniżej 12 V i prądzie poniżej 20 mA. Ma cylindryczną obudowę o wymiarach Ø 5 × 12 mm i zakres temperatury pracy od -40 do +80 °C.

Najważniejsze cechy

• chwilowe zamknięcie obwodu podczas wstrząsu
• powrót do stanu otwartego po ustaniu drgań
• napięcie pracy poniżej 12 V
• prąd poniżej 20 mA
• wymiary Ø 5 × 12 mm

Zastosowanie

Czujnik służy do wykrywania drgań, uderzeń i nagłych poruszeń w prostych układach elektronicznych.

• projekty Arduino i układy edukacyjne
• sygnalizacja wstrząsu lub poruszenia
• proste alarmy i liczniki zdarzeń

Specyfikacja techniczna

• Model: HDX-2801
• Typ produktu: czujnik drgań i wstrząsów
• Zasada działania: styk otwarty w spoczynku, zamykany podczas wstrząsu
• Napięcie: poniżej 12 V
• Prąd: poniżej 20 mA
• Temperatura pracy: od -40 do +80 °C
• Wymiary: Ø 5 × 12 mm

Warto wiedzieć: czym różni się czujnik drgań od akcelerometru

Prosty czujnik stykowy informuje o wystąpieniu wstrząsu przez zmianę stanu obwodu. Nie mierzy wartości przyspieszenia ani kierunku ruchu.

Taki element dobrze sprawdza się tam, gdzie potrzebna jest informacja zero-jedynkowa: drganie wystąpiło albo nie. Do pomiaru amplitudy i osi ruchu potrzebny byłby czujnik pomiarowy, np. akcelerometr.

Najczęściej zadawane pytania

Jak działa czujnik HDX-2801?

W spoczynku obwód jest otwarty, a podczas nagłego wstrząsu zostaje chwilowo zamknięty.

Co dzieje się po ustaniu drgań?

Styk ponownie przechodzi do stanu otwartego.

Jakie napięcie pracy podano?

Napięcie powinno być niższe niż 12 V.

Jaki prąd pracy podano?

Prąd powinien być niższy niż 20 mA.

Jaki jest zakres temperatury pracy?

Zakres wynosi od -40 do +80 °C.

Jakie są wymiary czujnika?

Wymiary wynoszą Ø 5 × 12 mm.
