Czterolistna koniczynka LED. Zestaw DIY do nauki lutowania AVT EDU623
- Czterolistna koniczynka LED AVT EDU623 to zestaw DIY do nauki lutowania. Efektowny kształt i świecące diody zachęcają do pierwszych kroków w elektronice.
Czterolistna koniczynka LED – zestaw DIY do nauki lutowania AVT EDU623
Migająca dekoracja LED do samodzielnego montażu – szybki efekt po lutowaniu i gotowy gadżet zasilany z baterii
Zlutuj koniczynkę, podłącz baterię i zobacz migający zielony efekt LED

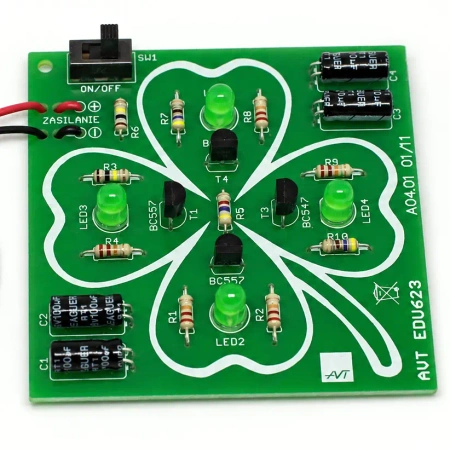

Oto zestaw elektroniczny DIY, z którego po montażu powstaje mała dekoracja LED w kształcie czterolistnej koniczynki. Cztery zielone diody świecą parami w zmiennym rytmie, więc rezultat pracy widać od razu po podłączeniu baterii 9 V. To nie jest tylko ćwiczenie lutowania — po złożeniu zostaje działający gadżet LED, który można postawić na biurku, półce albo wręczyć jako własnoręcznie zmontowany prezent.
Najważniejsze w skrócie
- zestaw DIY do samodzielnego lutowania
- grafika czterolistnej koniczynki na płytce PCB
- 4 zielone diody LED 3 mm o wysokiej jasności
- dwie pary diod migające w zmiennym rytmie
- automatyczna regulacja częstotliwości błysków
- zasilanie 9 V DC z baterii 6F22
- pobór prądu ok. 9 mA przy zasilaniu 9 V
- wymiary płytki 65 × 65 mm
- bateria nie jest dołączona do zestawu
Co daje ten projekt?
Montaż AVT EDU623 kończy się widocznym efektem, a nie tylko sprawdzeniem połączeń na płytce. Po zlutowaniu elementów i podłączeniu baterii zielone diody LED zaczynają migać, tworząc prostą, dekoracyjną koniczynkę. To dobry wybór wtedy, gdy nauka lutowania ma dać konkretny rezultat, który można pokazać, zostawić na biurku albo wykorzystać jako mały prezent DIY.
Projekt pozwala przećwiczyć montaż elementów przewlekanych THT, rozpoznawanie rezystorów, poprawne ustawienie diod LED, kondensatorów elektrolitycznych i tranzystorów. Zmienny rytm migania pokazuje w praktyce, jak układ złożony z podstawowych elementów elektronicznych może sterować efektem świetlnym.
Co znajdziesz w zestawie?

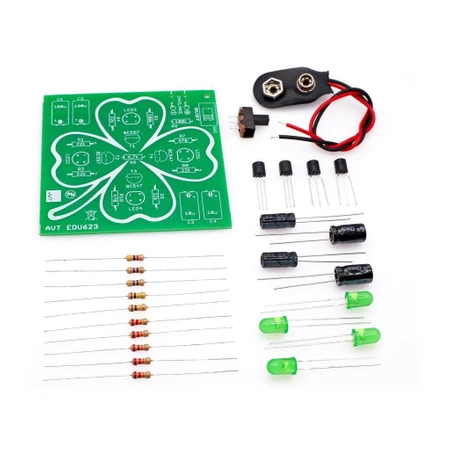

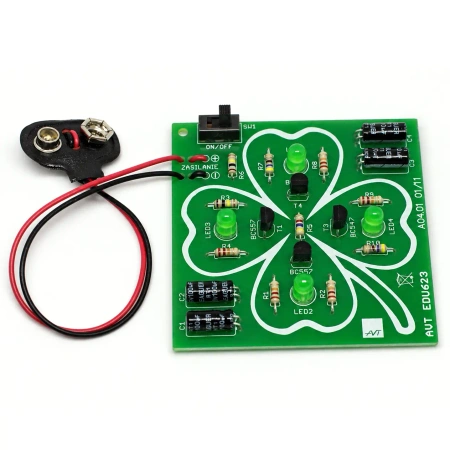

W komplecie znajduje się płytka drukowana PCB, elementy elektroniczne do zlutowania układu, złączka do baterii 9 V oraz dokumentacja montażowa.
Lista elementów obejmuje między innymi 4 zielone diody LED 3 mm, tranzystory BC557 lub BC558, tranzystory BC547 lub BC548, kondensatory elektrolityczne 100 µF i 10 µF, rezystory, włącznik SW1 oraz złączkę do baterii.
Co dodatkowo będzie potrzebne?
- Zasilanie: bateria 9 V 6F22
- Narzędzia: lutownica z podstawką lub stacja lutownicza, cyna, cążki do przycinania wyprowadzeń
- Dla wygodniejszej pracy: czyścik do grotów lub gąbka, mata silikonowa, uchwyt typu trzecia ręka
Po podłączeniu baterii 9 V układ można uruchomić od razu — bez zasilacza warsztatowego i bez budowania dodatkowego stanowiska testowego.
Dla kogo będzie najlepszy?
- dla osób zaczynających naukę lutowania i szukających projektu z szybkim efektem
- dla hobbystów, którzy chcą złożyć małą dekorację LED
- dla szkół, pracowni technicznych i organizatorów warsztatów lutowania
- dla rodziców i opiekunów szukających projektu elektronicznego do wspólnego montażu
- jako prezent DIY dla osoby zainteresowanej elektroniką
Projekt AVT EDU nr 623
Czterolistna koniczynka LED THT

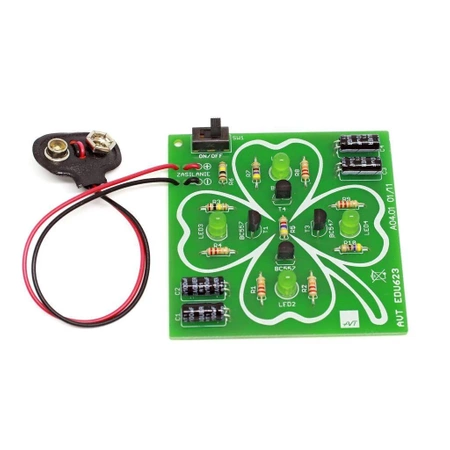

Układ pracuje jako migający efekt świetlny. Cztery zielone diody LED są rozmieszczone na płytce z grafiką czterolistnej koniczynki i świecą w dwóch parach. Częstotliwość błysków zmienia się automatycznie dzięki pracy obwodu z tranzystorami i kondensatorami, dlatego gotowy projekt wygląda bardziej dynamicznie niż zwykła statyczna lampka LED.
| Typ zestawu | kit DIY do nauki lutowania THT |
|---|---|
| Efekt działania | migająca koniczynka LED |
| Diody LED | 4 szt. zielonych LED 3 mm |
| Sposób świecenia | dwie pary diod migające w zmiennym rytmie |
| Regulacja pracy | automatyczna regulacja częstotliwości błysków |
| Tranzystory | BC557 lub BC558 oraz BC547 lub BC548 |
| Zasilanie | 9 V DC, bateria 6F22 |
| Bateria w zestawie | nie |
| Pobór prądu | ok. 9 mA przy zasilaniu 9 V |
| Wymiary płytki | 65 × 65 mm |
Trochę teorii i wskazówki techniczne
THT oznacza montaż przewlekany. Wyprowadzenia elementów przechodzą przez otwory w płytce PCB, co ułatwia naukę lutowania i kontrolę poprawności połączeń.
Diody LED świecą tylko po poprawnym podłączeniu. Podczas montażu trzeba zwrócić uwagę na anodę, katodę, dłuższą nóżkę i ścięcie obudowy.
Kondensatory elektrolityczne mają polaryzację. Elementy C1, C2, C3 i C4 trzeba wlutować zgodnie z oznaczeniami na płytce.
Tranzystory należy ustawić zgodnie z obrysem na PCB. W układzie pracują dwa typy tranzystorów: BC557 lub BC558 oraz BC547 lub BC548.

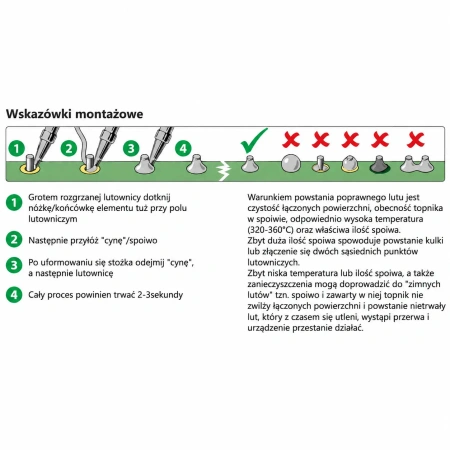

Poprawny lut powinien mieć kształt stożka i nie może łączyć sąsiednich pól. Dobre połączenia lutownicze zwiększają szansę, że koniczynka zadziała od razu po podłączeniu baterii.
Dlaczego warto wybrać AVT EDU623?
Po zmontowaniu AVT EDU623 od razu widać efekt pracy: cztery zielone diody LED migają parami, tworząc świetlną koniczynkę na płytce PCB. To dobry projekt dla osób, które chcą poćwiczyć lutowanie i jednocześnie złożyć coś, co można uruchomić, pokazać i zostawić jako małą dekorację DIY. Zamiast samego ćwiczenia na płytce powstaje gotowy układ z widocznym efektem świetlnym, zasilany popularną baterią 9 V.
Najczęściej zadawane pytania
Układ tworzy migający efekt świetlny w formie czterolistnej koniczynki. Cztery zielone diody LED świecą parami w zmiennym rytmie.
Tak. Po zlutowaniu powstaje mała dekoracja LED, którą można uruchomić z baterii 9 V i postawić na biurku, półce albo wykorzystać jako własnoręcznie zmontowany prezent.
Do pracy wymagane jest zasilanie 9 V DC z baterii 6F22. Bateria nie jest dołączona do zestawu.
Tak. AVT EDU623 jest zestawem DIY do samodzielnego montażu. Elementy należy wlutować w płytkę PCB zgodnie z dokumentacją.
Tak. Szczególnej uwagi wymagają diody LED, kondensatory elektrolityczne, tranzystory oraz przewody złączki baterii.
Do uruchomienia potrzebna jest bateria 9 V 6F22. Do montażu potrzebna będzie lutownica, cyna i cążki do przycinania wyprowadzeń.
Pobór prądu wynosi około 9 mA przy zasilaniu 9 V. To mała wartość dla bateryjnego efektu LED, więc układ dobrze pasuje do krótkich pokazów, ćwiczeń i dekoracyjnego uruchamiania po montażu.
Projekt pozwala przećwiczyć montaż THT, rozpoznawanie kodów paskowych rezystorów, poprawne ustawianie elementów spolaryzowanych oraz uruchomienie prostego układu migającego LED.
