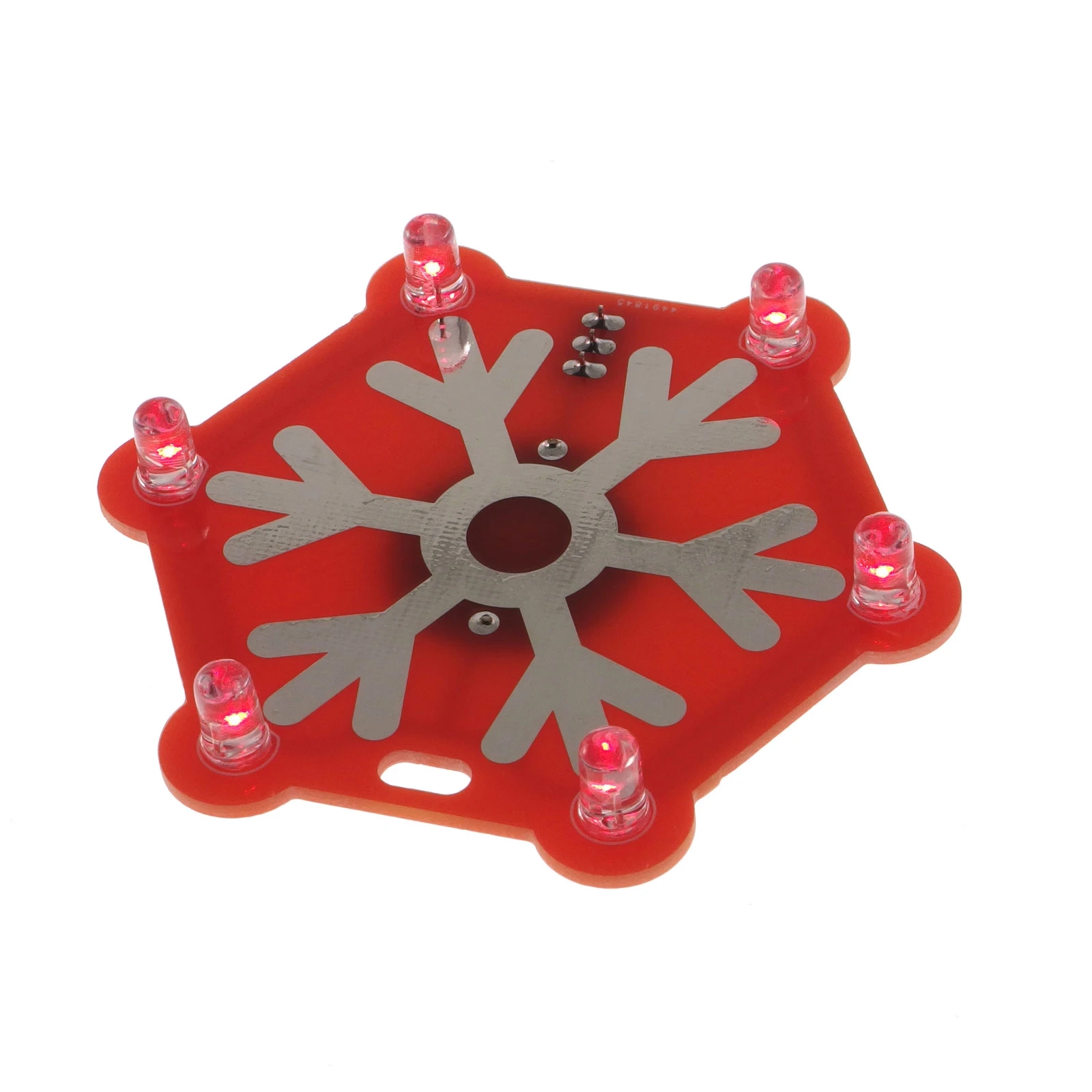

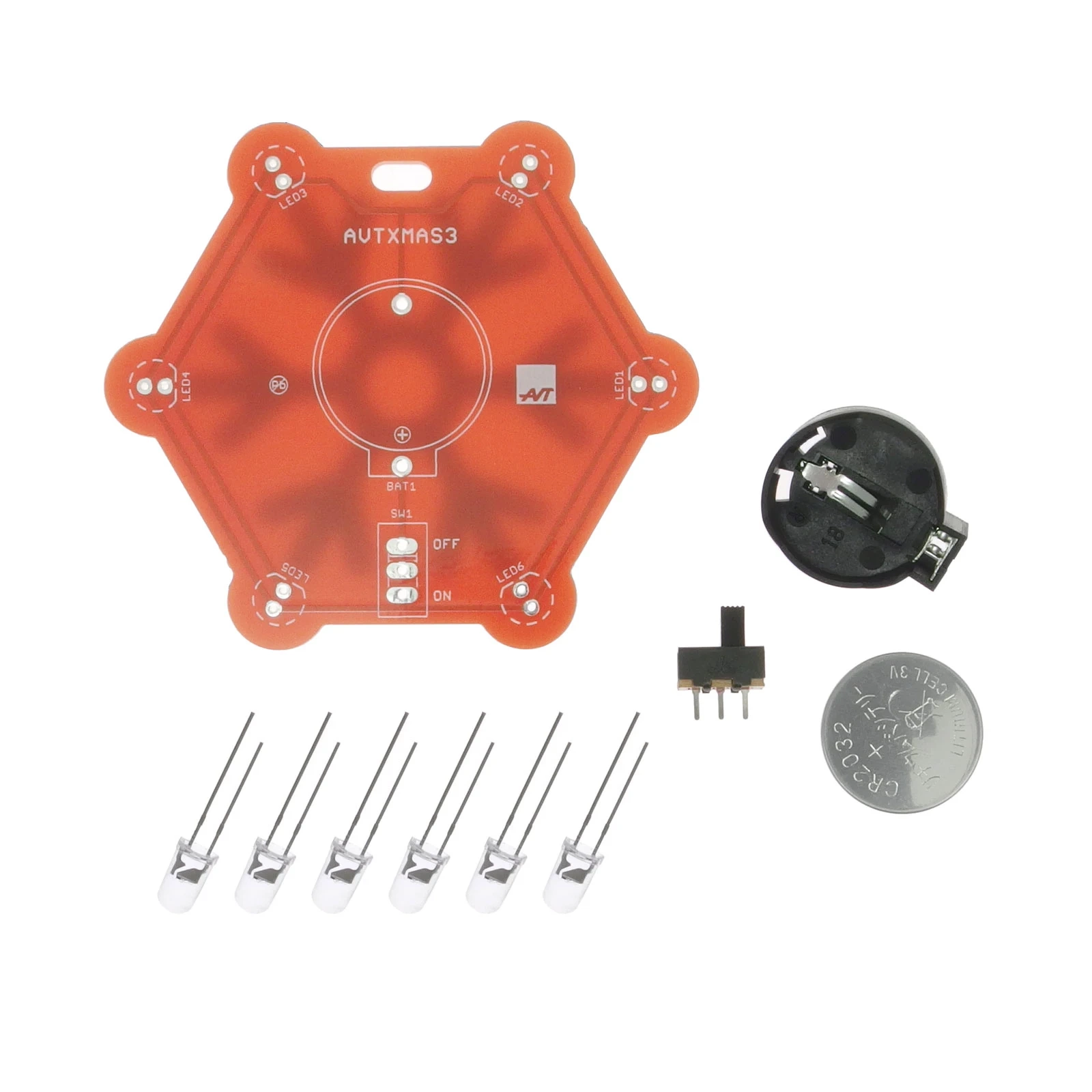

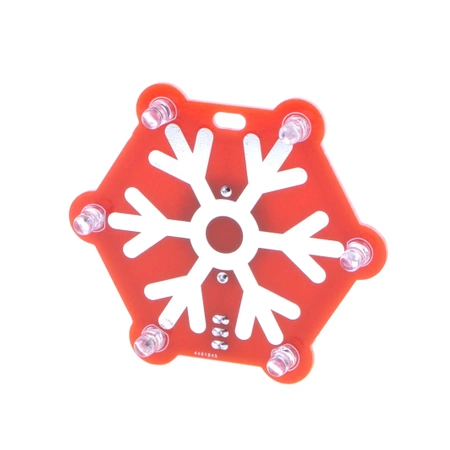

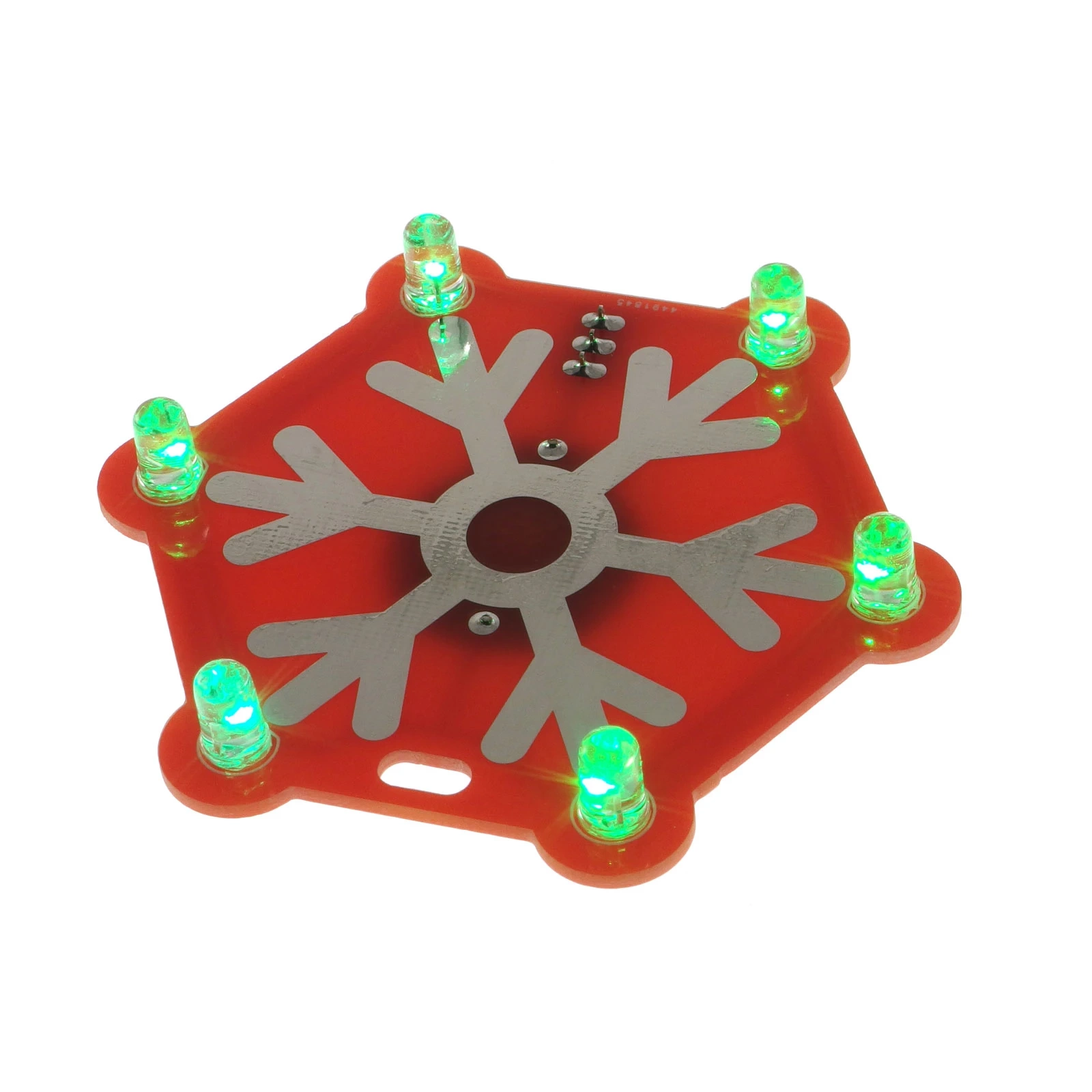

AVTXMAS3 to zestaw do zlutowania ozdoby LED na sześciokątnej płytce w kolorze czerwonym, z motywem śnieżynki. Świeci sześcioma wolnozmiennymi diodami LED RGB 5 mm w przezroczystej obudowie, zasilanymi z baterii CR2032 przez włącznik suwakowy. Na płytce nie ma układu scalonego ani rezystorów - cały układ to diody, koszyk baterii i włącznik.
Przezroczysta soczewka nie rozprasza światła, dlatego każda dioda świeci wyraźnym, punktowym blaskiem, a w jej wnętrzu widać miniaturowy sterownik odpowiedzialny za zmianę barw.

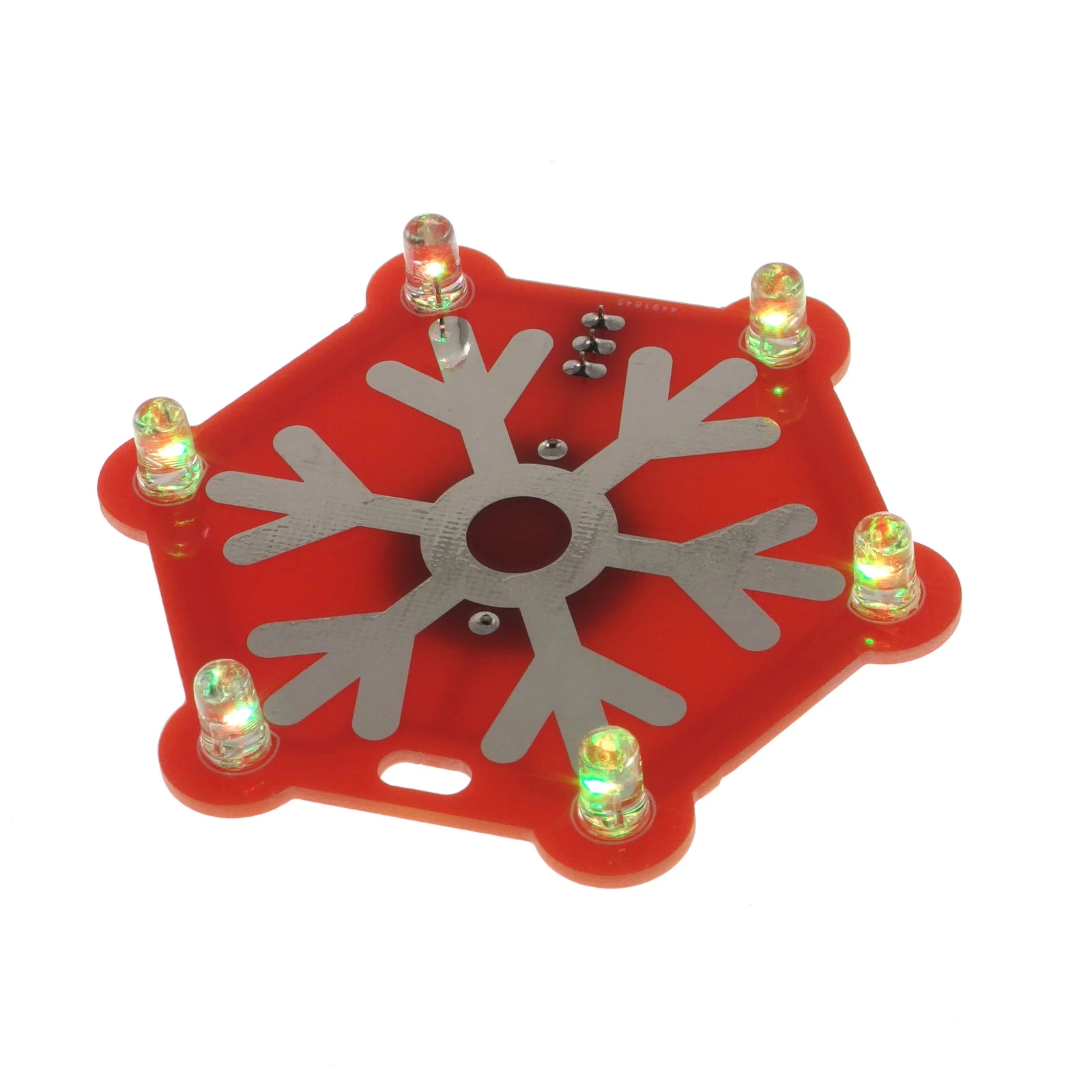

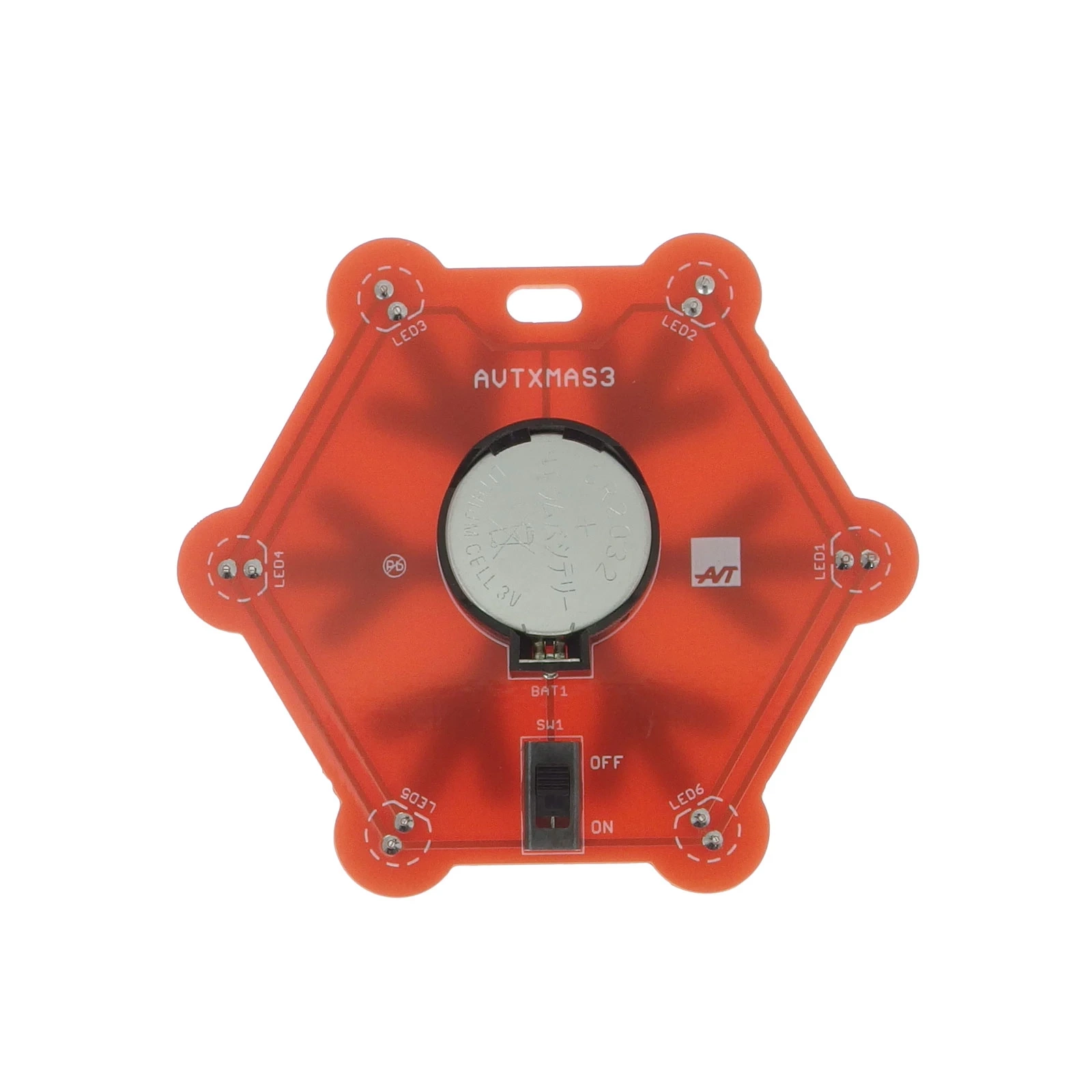

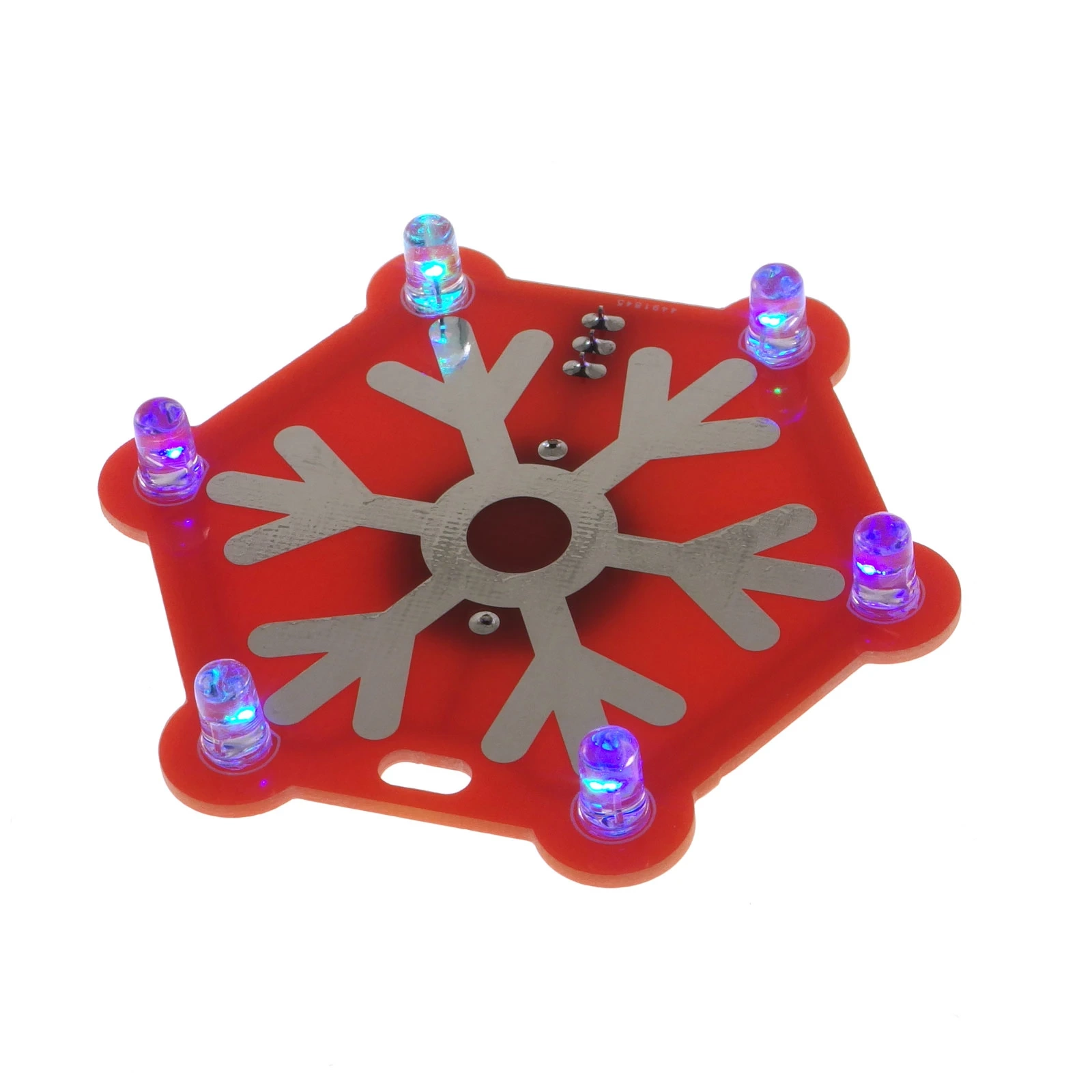

Baterię CR2032 wkłada się do koszyka zgodnie z oznaczeniem bieguna i przesuwa włącznik w pozycję ON. Diody zapalają się najpierw na czerwono, potem przechodzą przez kolejne barwy, przy czym każda zmienia kolor niezależnie od pozostałych - na płytce świeci jednocześnie kilka barw, które się przenikają. Włącznik jest połączony szeregowo z baterią, więc w pozycji OFF ozdoba nie pobiera prądu.
Bo to diody RGB z wbudowanym układem sterującym. Oprócz struktur świecących mają w obudowie miniaturowy sterownik, dzięki któremu zasila się je bezpośrednio z baterii 3 V, bez rezystora ograniczającego prąd. Dlatego płytka ozdoby nie zawiera żadnych innych elementów poza diodami, koszykiem baterii i włącznikiem.

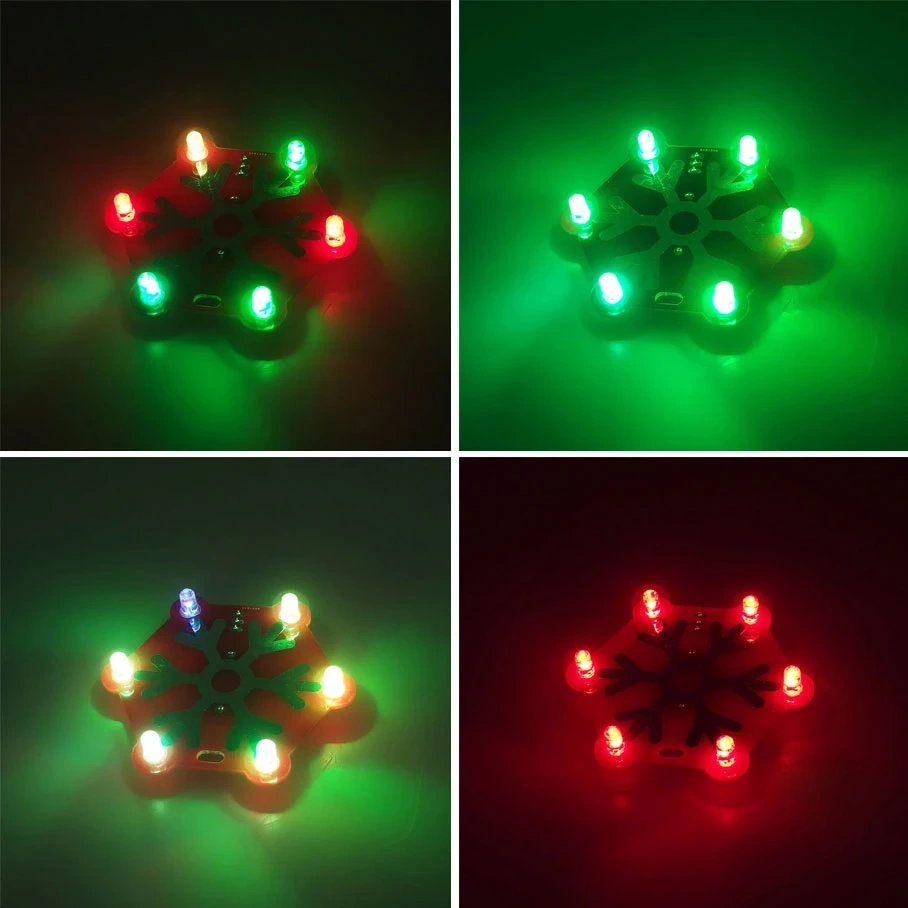

Nie. Każda z sześciu diod ma własny sterownik i zmienia barwę niezależnie, więc w danej chwili ozdoba świeci kilkoma kolorami jednocześnie. Barwy przechodzą płynnie jedna w drugą.
Po całkowitym zgaśnięciu diod - oznacza to, że bateria CR2032 jest rozładowana. Bateria jest osadzona w koszyku, więc wymiana nie wymaga lutowania. Czas pracy zależy od zestawu wyświetlanych barw i jakości ogniwa: od 20 h dla zestawu RGB do 72 h dla R.
Ciemną plamkę - to wbudowany sterownik zmiany barw. Po niej rozpoznaje się diody RGB wolnozmienne. Diod nie trzeba programować ani ustawiać: zmiana barw zaczyna się po włączeniu zasilania.
