Czasowy włącznik zbliżeniowy IR 8-12 V - zlutowany AVT1980

Zlutowany układ zbliżeniowego włącznika IR do integracji z oświetleniem, wentylacją lub innym odbiornikiem sterowanym przekaźnikiem.

Zlutowany włącznik bezdotykowy do automatyki i oświetlenia

AVT1980 C to zlutowany układ czasowego włącznika zbliżeniowego. Reaguje na obiekt znajdujący się przed czujnikiem IR, załączając przekaźnik na ustawiony czas albo przełączając stan w trybie ciągłym.

Moduł wymaga zasilania 8-12 V DC, poprawnego ustawienia elementów optycznych IR oraz podłączenia odbiornika do bezpotencjałowych styków przekaźnika. Wersja C to zlutowany układ do integracji w obudowie, instalacji lub urządzeniu, a nie samodzielne gotowe urządzenie z zasilaczem i obudową.

Zlutowany czujnik IR bezdotykowe załączanie po odbiciu wiązki podczerwieni

COM / NO / NC bezpotencjałowe styki przekaźnika do integracji z obwodem

PCB 79×37 mm płytka sterownika z możliwością wyprowadzenia elementów IR

Karta techniczna
AVT1980

Zlutowany czasowy włącznik zbliżeniowy IR z wyjściem przekaźnikowym do bezdotykowego sterowania oświetleniem, wentylacją lub innym odbiornikiem.

Kod projektu	AVT1980
Wersja	C – zlutowany układ
Funkcja	czasowy włącznik zbliżeniowy IR
Zasilanie	8-12 V DC
Tryby pracy	czasowy lub ciągły
Czas załączenia	ok. 10 s - 5 min
Zakres działania	do ok. 20 cm, zależnie od obiektu i warunków optycznych
Odbiornik IR	TSOP4836, modulacja ok. 36 kHz
Element wykonawczy	przekaźnik 5 A / 230 V
Styki przekaźnika	bezpotencjałowe COM / NO / NC
Mikrokontroler	ATtiny25, zaprogramowany do projektu
Płytka PCB	79×37 mm

Pobierz dokumentację PDF

Wersja

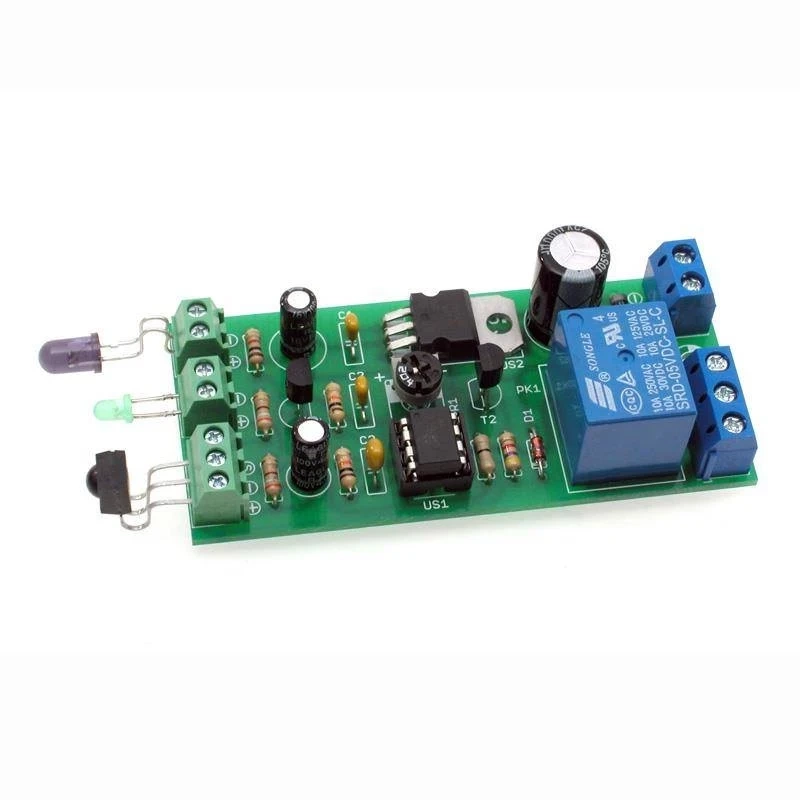

AVT1980 C – zlutowany układ. Wersja zawiera zmontowany włącznik zbliżeniowy z zaprogramowanym ATtiny25, odbiornikiem TSOP4836, diodą nadawczą IR, stabilizatorem 7805, przekaźnikiem, tranzystorami BC547, diodami, LED, potencjometrem 200 kΩ, złączami śrubowymi, rezystorami i kondensatorami. Układ wymaga zasilania 8-12 V DC, ustawienia czasu i montażu elementów optycznych w docelowym miejscu.

Notes

Dioda IR i odbiornik podczerwieni muszą być optycznie odizolowane, aby światło z nadajnika nie trafiało bezpośrednio do odbiornika.

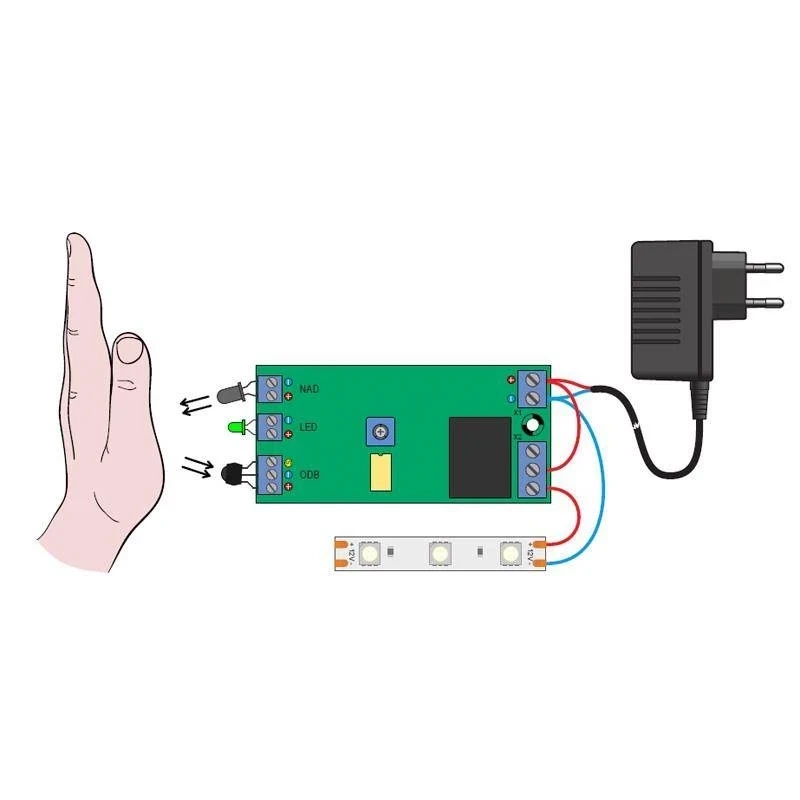

Elementy IR można wyprowadzić przewodami poza płytkę, co ułatwia montaż np. pod lustrem, półką albo panelem.

Zabrudzenie elementów optycznych albo zanieczyszczenie powietrza może skrócić strefę działania czujnika.

Wersja C nie jest kompletnym urządzeniem w obudowie. Wymaga zasilania, odbiornika, przewodów, montażu czujnika i bezpiecznego podłączenia styków przekaźnika.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
