Czasowy włącznik zbliżeniowy IR 8-12 V - PCB i mikroprocesor do projektu AVT 1980

Name: Czasowy włącznik zbliżeniowy IR 8-12 V - PCB i mikroprocesor do projektu AVT 1980
Brand: AVT Kits
SKU: AVT1980
Price: 23.0 PLN
Availability: InStock
Rating: 5.0 (1 reviews)

5.00/5.00opinie: 1

Włącznik zbliżeniowy IR załącza przekaźnik po wykryciu obiektu i działa czasowo lub bistabilnie. AVT1980 A+ zawiera PCB i zaprogramowany ATtiny25; elementy kompletujesz osobno.

Wersja

Rozmiar

uniwersalny

Dostępny

23,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT1980 A+

Marka:

AVT Kits

EAN:

5903890029500

Czasowy włącznik zbliżeniowy IR 8-12 V - płytka PCB i zaprogramowany mikrokontroler do AVT1980

Płytka PCB i zaprogramowany ATtiny25 do wykonania bezdotykowego włącznika zbliżeniowego IR z wyjściem przekaźnikowym.

Bezdotykowe załączanie odbiornika po zbliżeniu dłoni lub obiektu

AVT1980 pozwala wykonać włącznik zbliżeniowy pracujący w podczerwieni. Nadajnik IR wysyła modulowaną wiązkę, a odbiornik TSOP4836 reaguje na światło odbite od obiektu znajdującego się przed czujnikiem.

Układ może pracować czasowo, załączając przekaźnik na ustawiony czas od około 10 sekund do 5 minut, albo w trybie ciągłym: zbliżenie włącza, kolejne zbliżenie wyłącza. Wersja A+ zawiera płytkę PCB oraz zaprogramowany ATtiny25 przygotowany do projektu; pozostałe elementy trzeba skompletować osobno.

Czujnik odbiciowy IR bezdotykowe wykrywanie obiektu bez nadajnika po drugiej stronie

10 s - 5 min regulowany czas załączenia albo praca ciągła

PCB 79×37 mm płytka sterownika z możliwością wyprowadzenia elementów IR

Skala trudności 1/6

Szacowany czas montażu 30 min

Karta techniczna
AVT1980

Czasowy włącznik zbliżeniowy IR z wyjściem przekaźnikowym do bezdotykowego sterowania oświetleniem, wentylacją lub innym odbiornikiem.

Kod projektu	AVT1980
Wersja	A+ – płytka PCB + zaprogramowany mikrokontroler
Funkcja	czasowy włącznik zbliżeniowy IR
Zasilanie	8-12 V DC
Tryby pracy	czasowy lub ciągły
Czas załączenia	ok. 10 s - 5 min
Zakres działania	do ok. 20 cm, zależnie od obiektu i warunków optycznych
Odbiornik IR	TSOP4836, modulacja ok. 36 kHz
Element wykonawczy	przekaźnik 5 A / 230 V
Styki przekaźnika	bezpotencjałowe COM / NO / NC
Mikrokontroler	ATtiny25, zaprogramowany do projektu
Płytka PCB	79×37 mm

Pobierz dokumentację PDF

Wersja

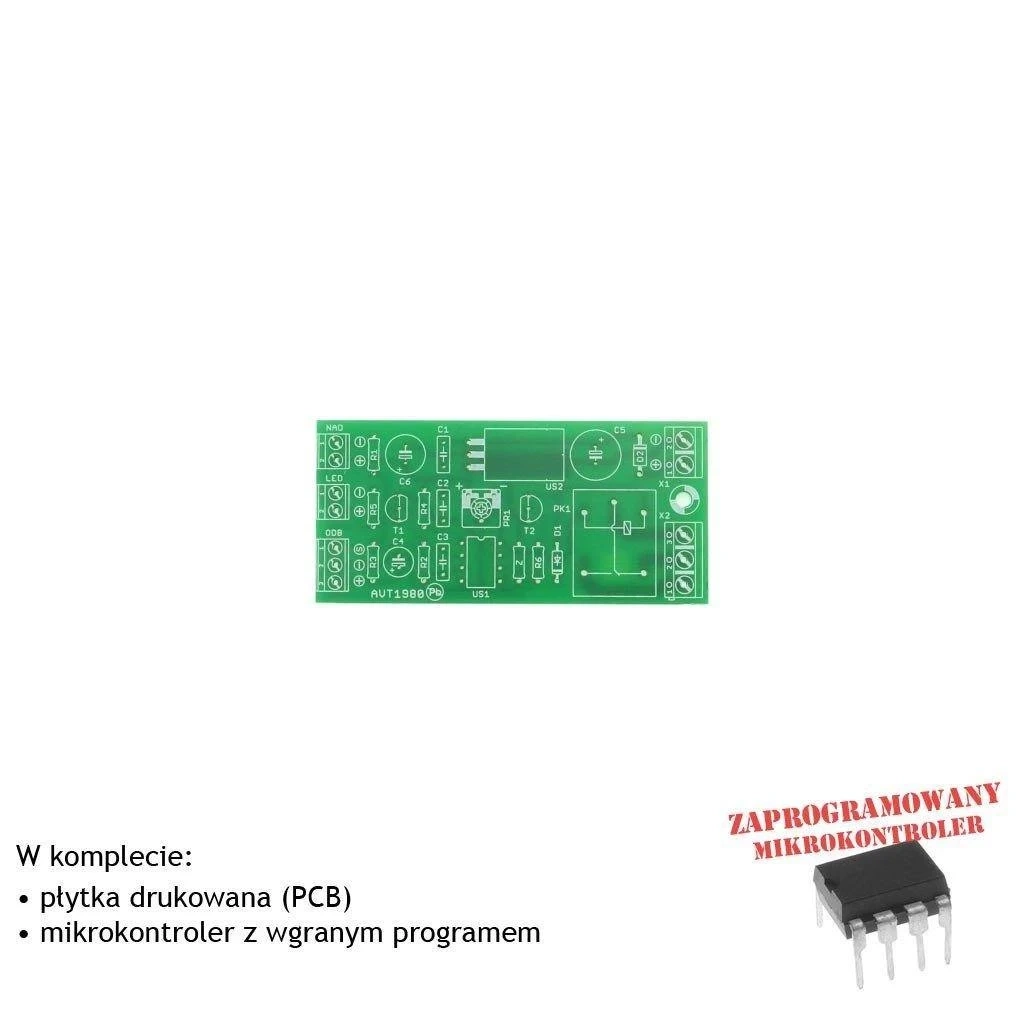

AVT1980 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny25 z firmware projektu. Pozostałe elementy, w tym TSOP4836, dioda IR, przekaźnik, stabilizator, złącza, tranzystory, LED i elementy bierne, trzeba skompletować osobno.

Elementy do skompletowania osobno

R1: 1 kΩ
R2, R4: 10 kΩ
R3, R5: 390 Ω
R6: 4,7 kΩ
Z: 0 Ω
PR1: 200 kΩ
C1, C2: 100 nF
C3: 1 nF
C4: 4,7 µF
C5: 1000 µF
C6: 100 µF
D1: 1N4148 lub podobna
D2: 1N4007 lub podobna
LD1: dioda LED
US1: ATtiny25 + podstawka 8-pin
US2: 7805
T1, T2: BC547
PK1: przekaźnik
ODB: TSOP4836
NAD: dioda nadawcza IR
X1, LED: złącza śrubowe 2-pin
ODB, X2: złącza śrubowe 3-pin

Notes

Dioda IR i odbiornik podczerwieni muszą być optycznie odizolowane, aby światło z nadajnika nie trafiało bezpośrednio do odbiornika.

Elementy IR można wyprowadzić przewodami poza płytkę, co ułatwia montaż np. pod lustrem, półką albo panelem.

Strefa działania zależy od koloru, faktury, wielkości obiektu i kąta odbicia światła IR.

Przy prądach przełączanych powyżej 2 A wskazane jest pogrubienie ścieżek przekaźnika.

Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.

Najczęściej zadawane pytania

Co zawiera wersja AVT1980 A+?

AVT1980 A+ zawiera płytkę PCB oraz zaprogramowany ATtiny25. Pozostałe elementy, w tym TSOP4836, dioda IR, przekaźnik, 7805 i złącza, trzeba skompletować osobno.
