Cypisek generator przestrajany VFO 6,2–6,5 MHz - PCB do projektu AVT 2925/2
- Pracuje jako przestrajany generator VFO do odbiornika Cypisek, z zakresem około 6,2…6,5 MHz, regulacją potencjometrem i strojeniem rdzeniem cewki. Wersja A zawiera płytkę PCB.
Cypisek generator przestrajany – moduł VFO 6,2…6,5 MHz AVT2925/2
Płytka pozwala zbudować przestrajany generator VFO do pierwszej wersji odbiornika Cypisek.
Generator przestrajany do odbiornika Cypisek
AVT2925/2 to płytka generatora przestrajanego w wersji 1, przeznaczona do pierwszej, prostszej odmiany odbiornika nasłuchowego Cypisek. Moduł pracuje jako VFO i dostarcza sygnał przestrajany potrzebny do odbioru pasma 3,5 MHz w układzie z przemianą częstotliwości.
Zakres pracy generatora ustawia się w okolicach 6,2…6,5 MHz, a korekcję wykonuje się rdzeniem cewki. Stabilność generatora zależy od jakości obwodu rezonansowego, mechanicznego unieruchomienia cewki, zastosowania dobrych kondensatorów i ekranowania modułu.
Karta techniczna
AVT2925/2
Przestrajany generator VFO w wersji 1 do odbiornika nasłuchowego Cypisek, przeznaczony do pracy w układzie odbiornika pasma 3,5 MHz.
| Wersja | A – płytka PCB |
| Typ projektu | generator przestrajany VFO |
| Oznaczenie modułu | AVT2925/2 – Generator przestrajany, wersja 1 |
| Zastosowanie | moduł VFO do pierwszej wersji odbiornika nasłuchowego Cypisek |
| Docelowy odbiornik | Cypisek, odbiornik nasłuchowy pasma 3,5 MHz |
| Zakres przestrajania | około 6,2…6,5 MHz |
| Regulacja częstotliwości | potencjometr strojeniowy i dioda pojemnościowa |
| Korekcja zakresu | rdzeń cewki generatora |
| Wyjście sygnału | VFO do płytki głównej odbiornika |
| Typowy poziom wyjściowy | około 1,2 Vpp |
| Zasilanie modułu | 12 V DC z odbiornika |
| Stabilizacja generatora | wewnętrzne napięcie stabilizowane 8 V |
| Zmiana kierunku strojenia | możliwa przez konfigurację pól lutowniczych przy potencjometrze |
| Wymiary płytki PCB | 53×31 mm |
Wersja A – płytka PCB

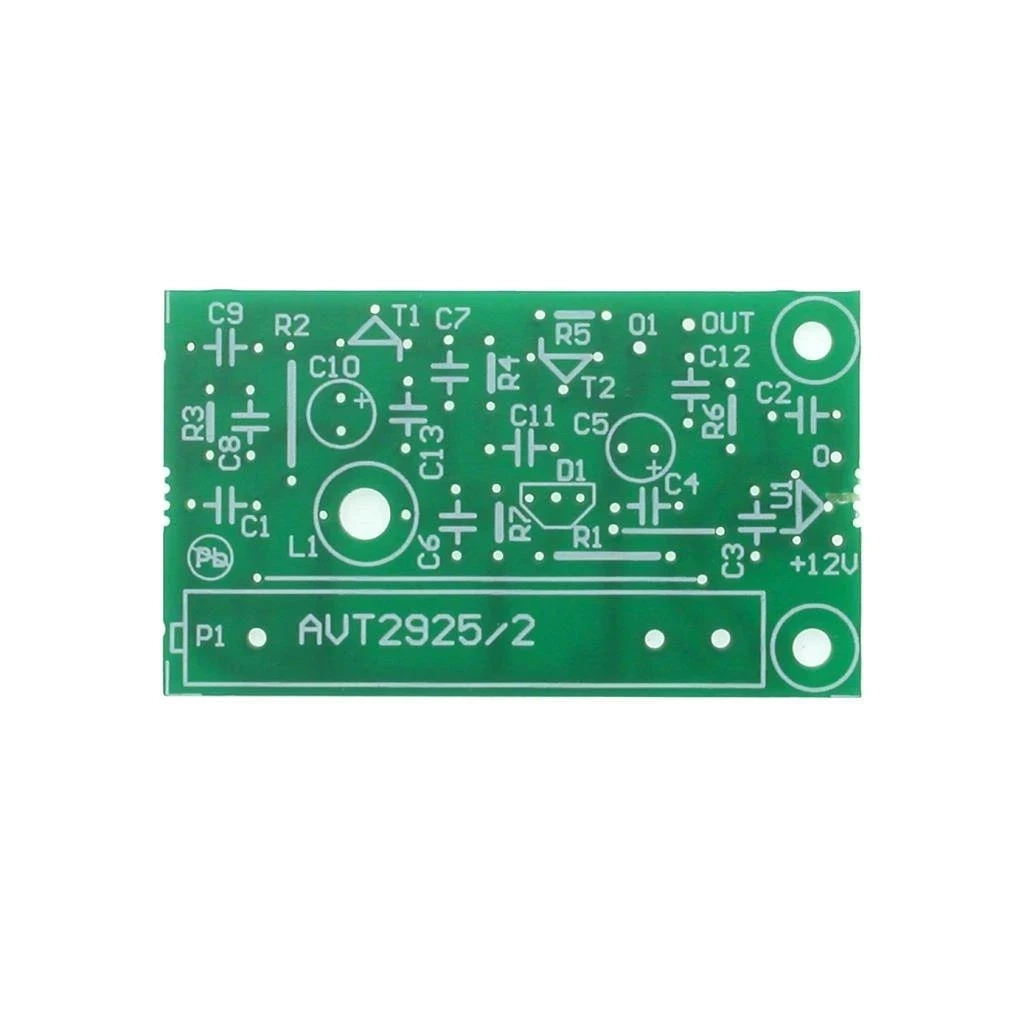

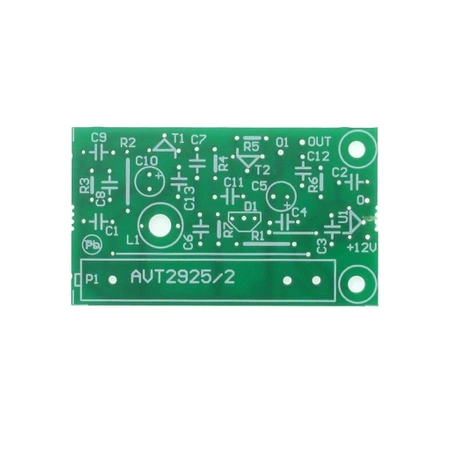

AVT2925/2 A zawiera płytkę PCB do projektu Cypisek – generator przestrajany v1. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 47 kΩ
- R2: 100 Ω
- R3: 1 kΩ
- R4: 22 kΩ
- R5: 33 kΩ
- R6: 470 Ω
- R7: 100 kΩ
- P1: 100 kΩ A
- C1-C4: 15 nF
- C5: 1 µF
- C6-C8: 75 pF NPO
- C9: 10 nF
- C10: 10 µF
- C11, C12: 1 nF
- C13: dobrać
- D1: BB204
- T1: J310
- T2: BF195
- U1: 78L08
- L1: 50 zwojów DNE 0,1; średnica 4 mm; rdzeń F-32
- Potencjometr strojeniowy z gałką lub rozwiązaniem mechanicznym dostosowanym do obudowy
- Przewód ekranowany do połączenia generatora z płytką główną odbiornika
Notes
Zakres 6,2…6,5 MHz ustawia się rdzeniem cewki. Do strojenia nie należy używać wkrętaków z końcówką ferromagnetyczną; lepszy będzie wkrętak mosiężny albo z fosforobrązu.
Cewka i jej rdzeń muszą być stabilnie unieruchomione. Zbliżenie ręki lub poruszenie płytkami może powodować uciekanie częstotliwości, dlatego warto ekranować generator i sztywno zamocować moduł w obudowie.
W pobliżu cewki warto stosować kondensatory dobrej jakości, najlepiej NPO. Wyjście generatora należy połączyć z płytką główną odbiornika krótkim przewodem ekranowanym.
Uwaga: Generator VFO jest szczególnie wrażliwy na jakość montażu, stabilność mechaniczną cewki, rodzaj kondensatorów i ekranowanie. Niestabilne mocowanie lub długie, nieekranowane połączenia mogą pogorszyć stabilność częstotliwości.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To generator przestrajany VFO w wersji 1, przeznaczony do pierwszej wersji odbiornika nasłuchowego Cypisek.
Zakres przestrajania powinien mieścić się w okolicach 6,2…6,5 MHz, z niewielkim zapasem od góry i od dołu.
Wyjście generatora można podłączyć do Fmetra albo innego miernika częstotliwości.
Tak. Oscyloskop pozwala dodatkowo obejrzeć kształt przebiegu wyjściowego generatora.
Generator należy połączyć z płytką główną odbiornika przewodem ekranowanym i podłączyć do odpowiednich punktów lutowniczych.
Ekranowanie i stabilne mocowanie ograniczają wpływ zbliżenia ręki, ruchu przewodów i zmian mechanicznych na częstotliwość VFO.
Tak. Kierunek przestrajania można dobrać przez odpowiednie połączenie pól lutowniczych przy potencjometrze.
Nie. To tylko płytka generatora przestrajanego VFO. Do pełnego odbiornika potrzebna jest także płytka główna i pozostałe moduły lub elementy odbiornika.
Nie. To wersja A, czyli sama płytka PCB. Rezystory, kondensatory, diodę pojemnościową, tranzystory, stabilizator, cewkę, potencjometr, przewód ekranowany i pozostałe elementy trzeba dobrać osobno według wykazu.
