Choinka LED RGB - ozdoba DIY, zestaw do nauki lutowania, AVT XMAS4

Choinka LED RGB – ozdoba DIY, zestaw do nauki lutowania AVTXMAS4

Do pobrania:

Dokumentacja

Opis

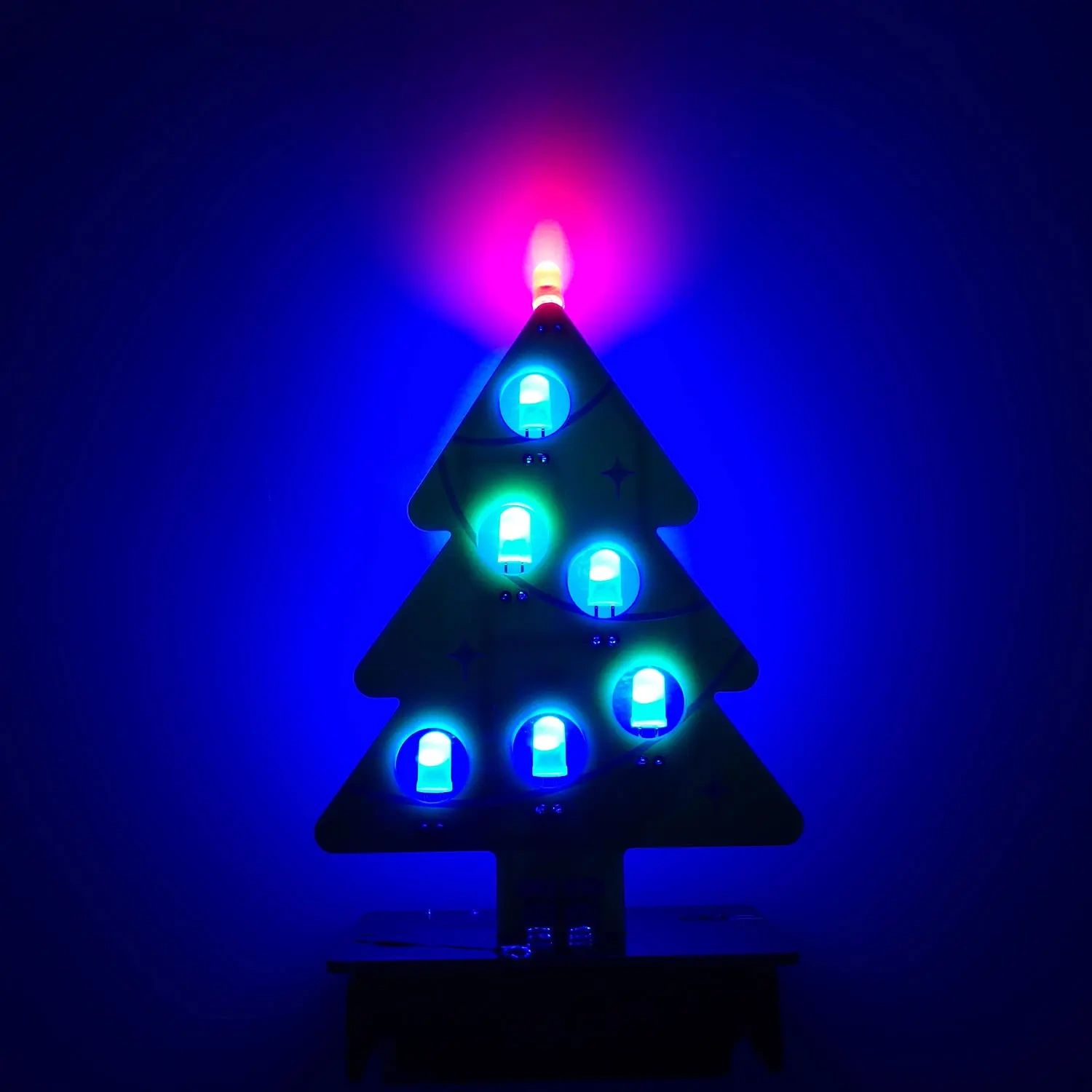

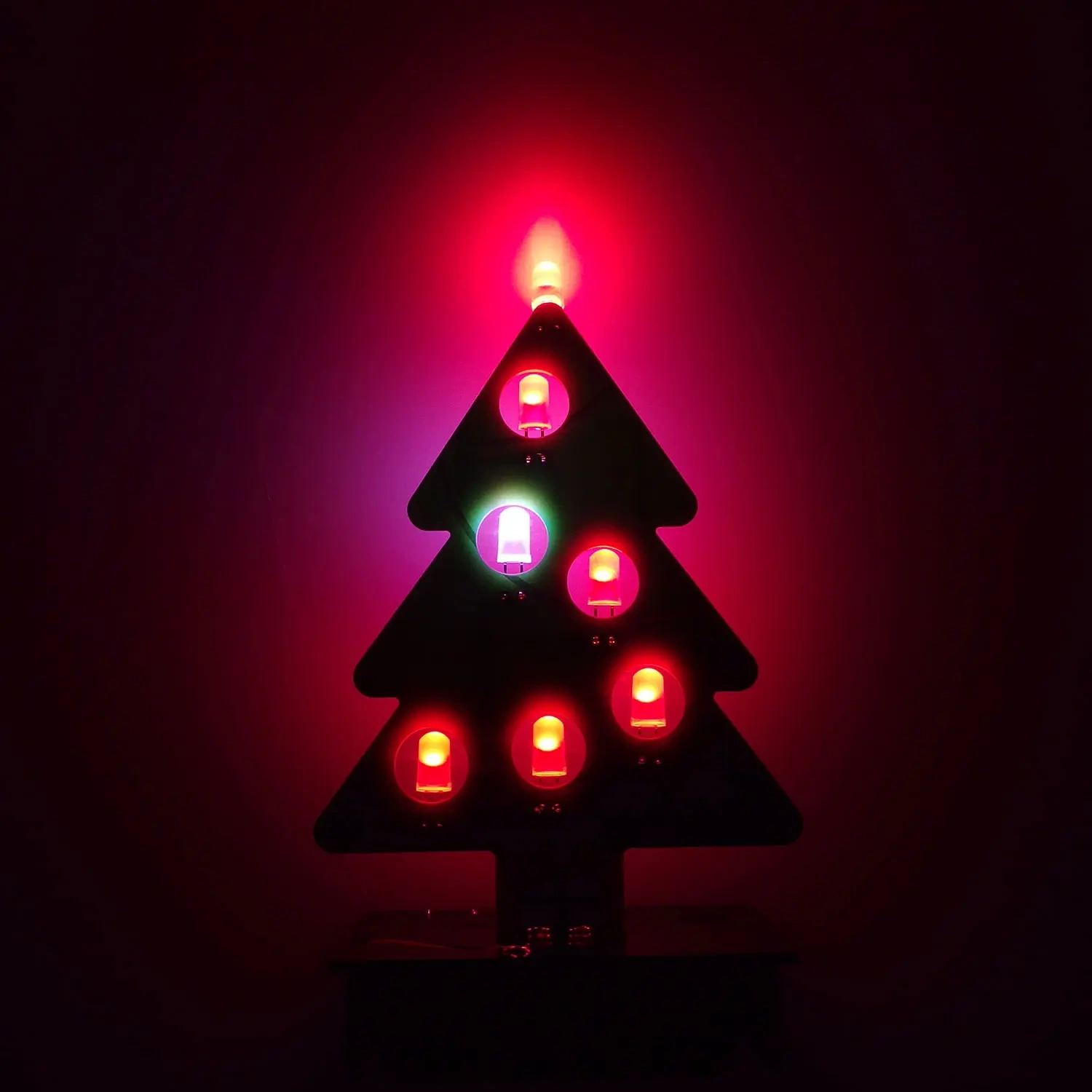

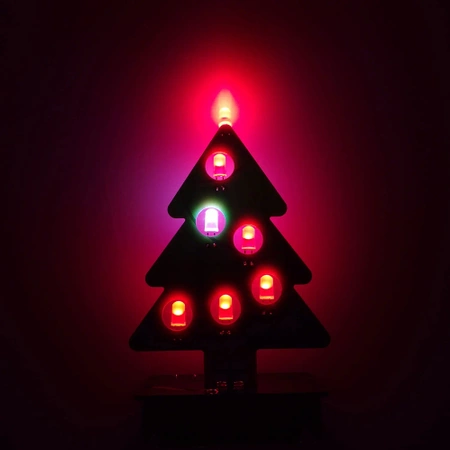

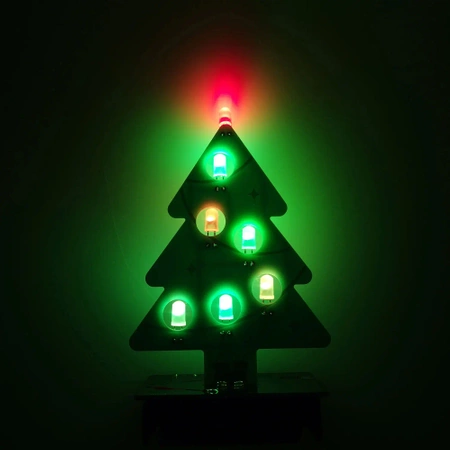

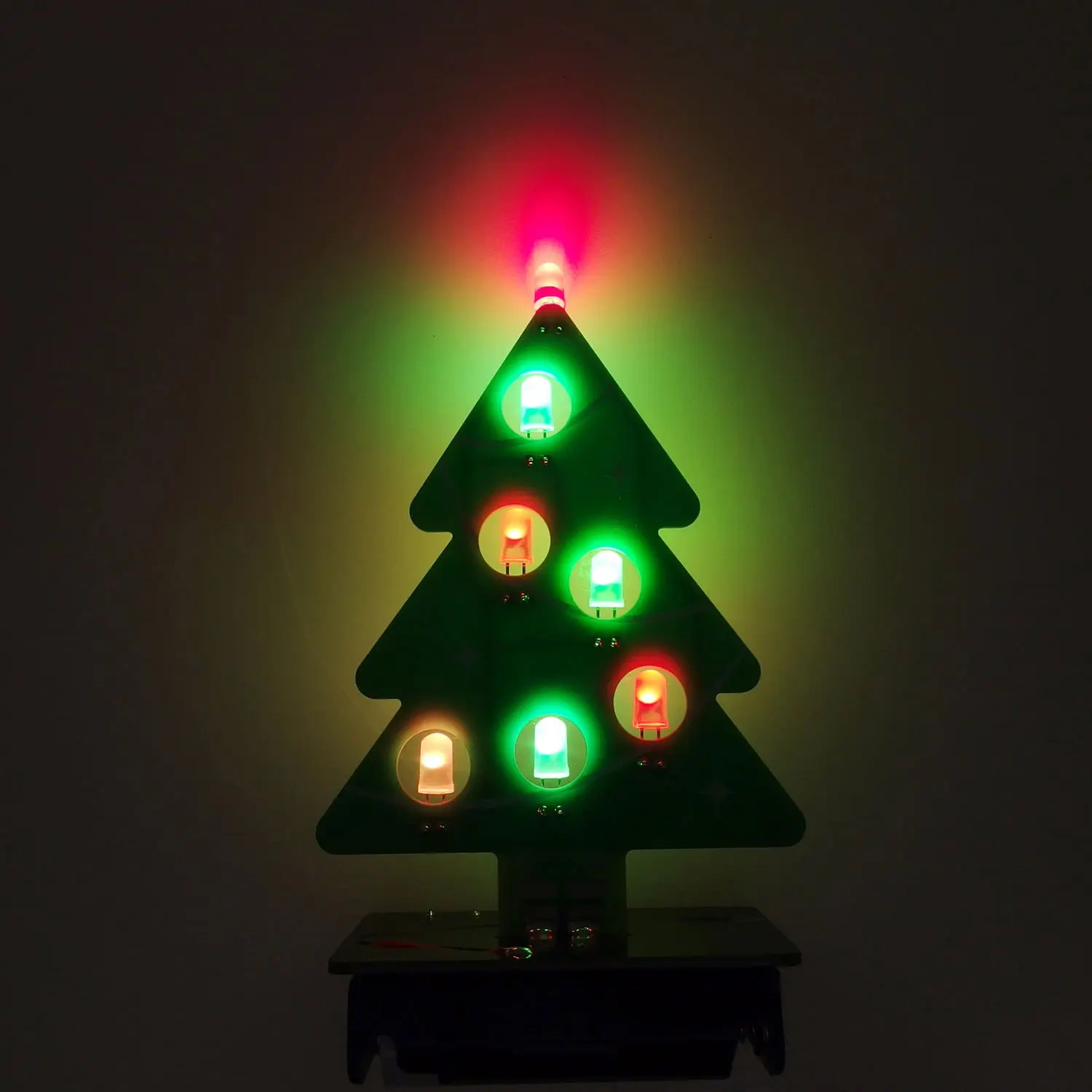

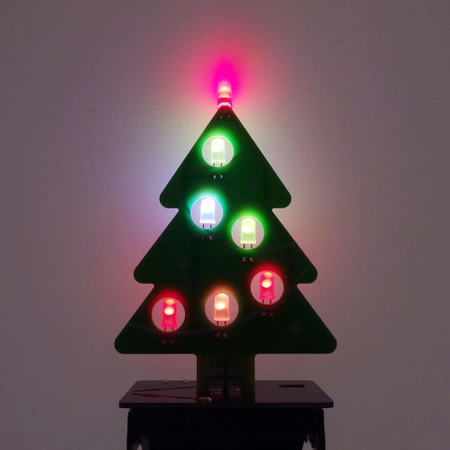

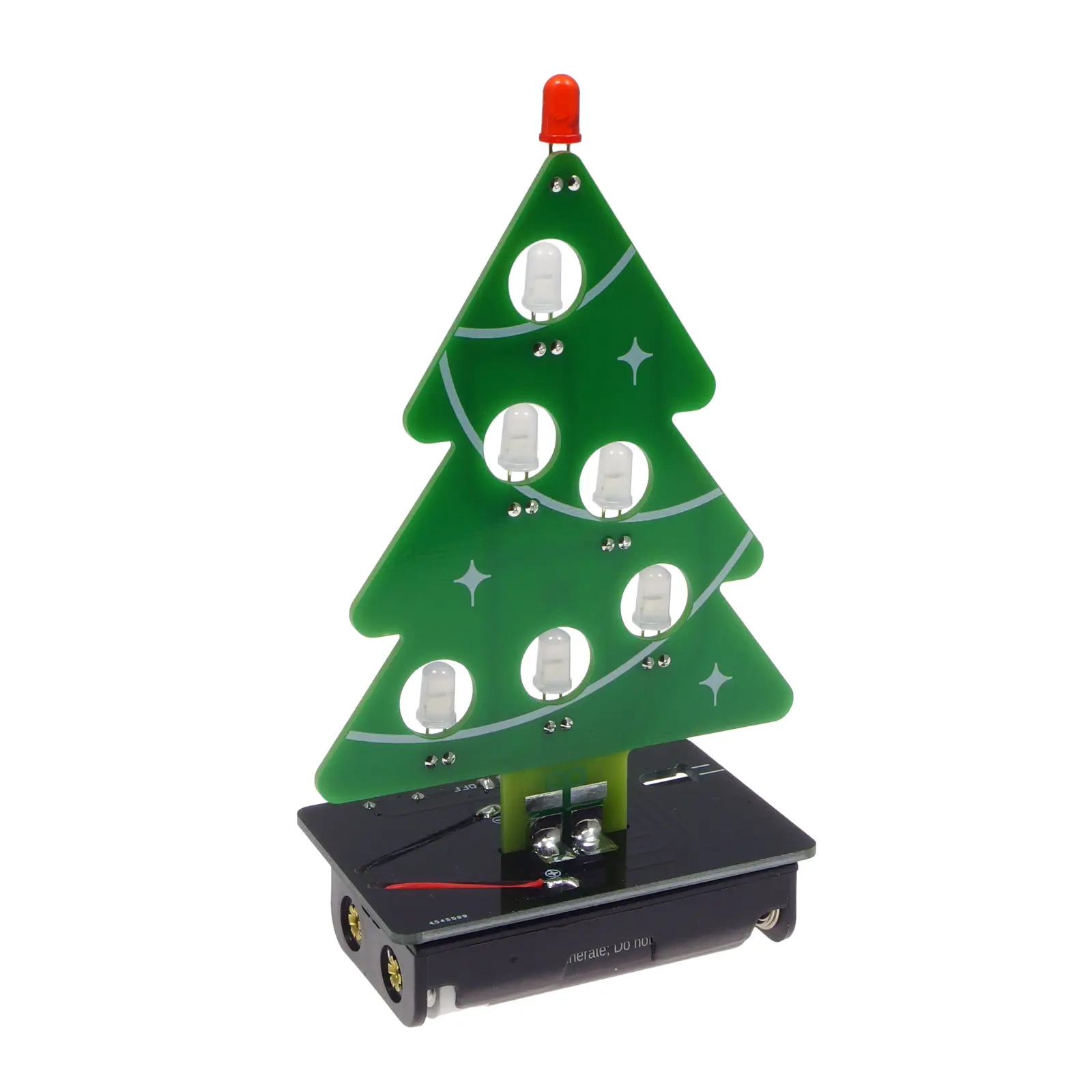

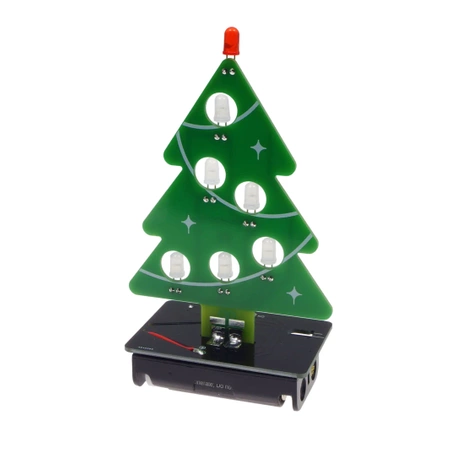

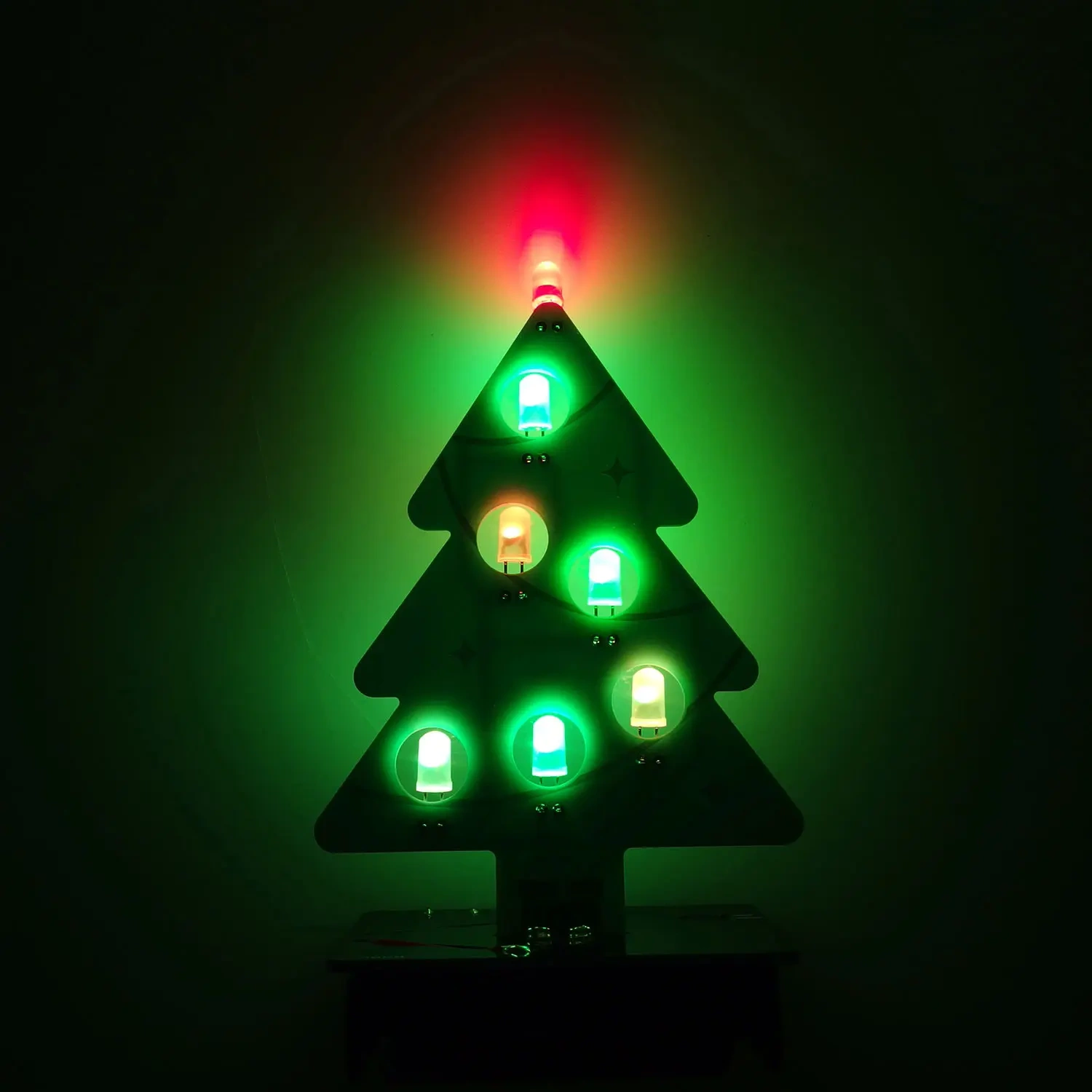

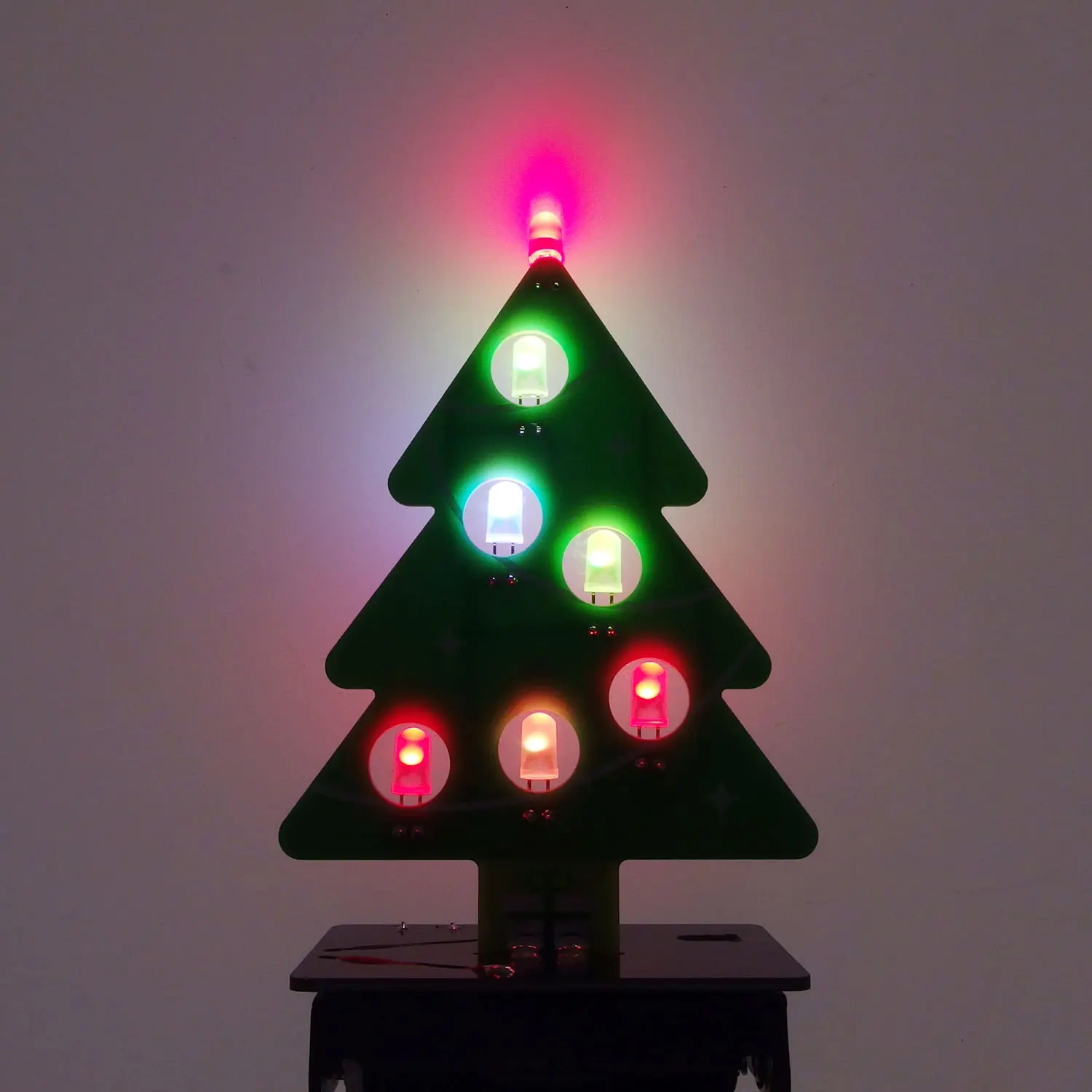

Choinka LED RGB XMAS4 to edukacyjny zestaw DIY do samodzielnego lutowania, który łączy prostotę konstrukcji z efektownym światłem LED. Elektroniczne drzewko zostało wyposażone w 6 diod RGB płynnie zmieniających kolory oraz dodatkową diodę LED na szczycie, co tworzy dynamiczny i nastrojowy efekt świetlny. Projekt jest w pełni samowystarczalny – nie wymaga programowania ani specjalistycznych narzędzi poza zwykłą lutownicą.

Zestaw został zaprojektowany z myślą o początkujących elektronikach oraz osobach chcących wykonać prostą, świąteczną dekorację w duchu tradycji Bożego Narodzenia. Stabilna podstawa, włącznik ON/OFF oraz zasilanie bateryjne sprawiają, że choinka LED jest praktyczna i idealnie nadaje się do postawienia na biurku, półce, parapecie lub w miejscu pracy.

Choinka XMAS4 to świetny sposób, aby wprowadzić dzieci (pod nadzorem dorosłych), młodzież i dorosłych w świat elektroniki oraz zrozumieć, jak powstają proste, interaktywne dekoracje LED.

Specyfikacja techniczna

• 6 diod RGB – wolnozmienne, płynnie zmieniające kolory
• 1 dioda LED na czubku drzewka
• Giętarka do wyprowadzeń LED wbudowana w płytkę podstawy
• Zasilanie: 2 × AA (baterie nie są dołączone)
• Włącznik: suwakowy ON/OFF
• Montaż: prosty montaż przewlekany (THT)

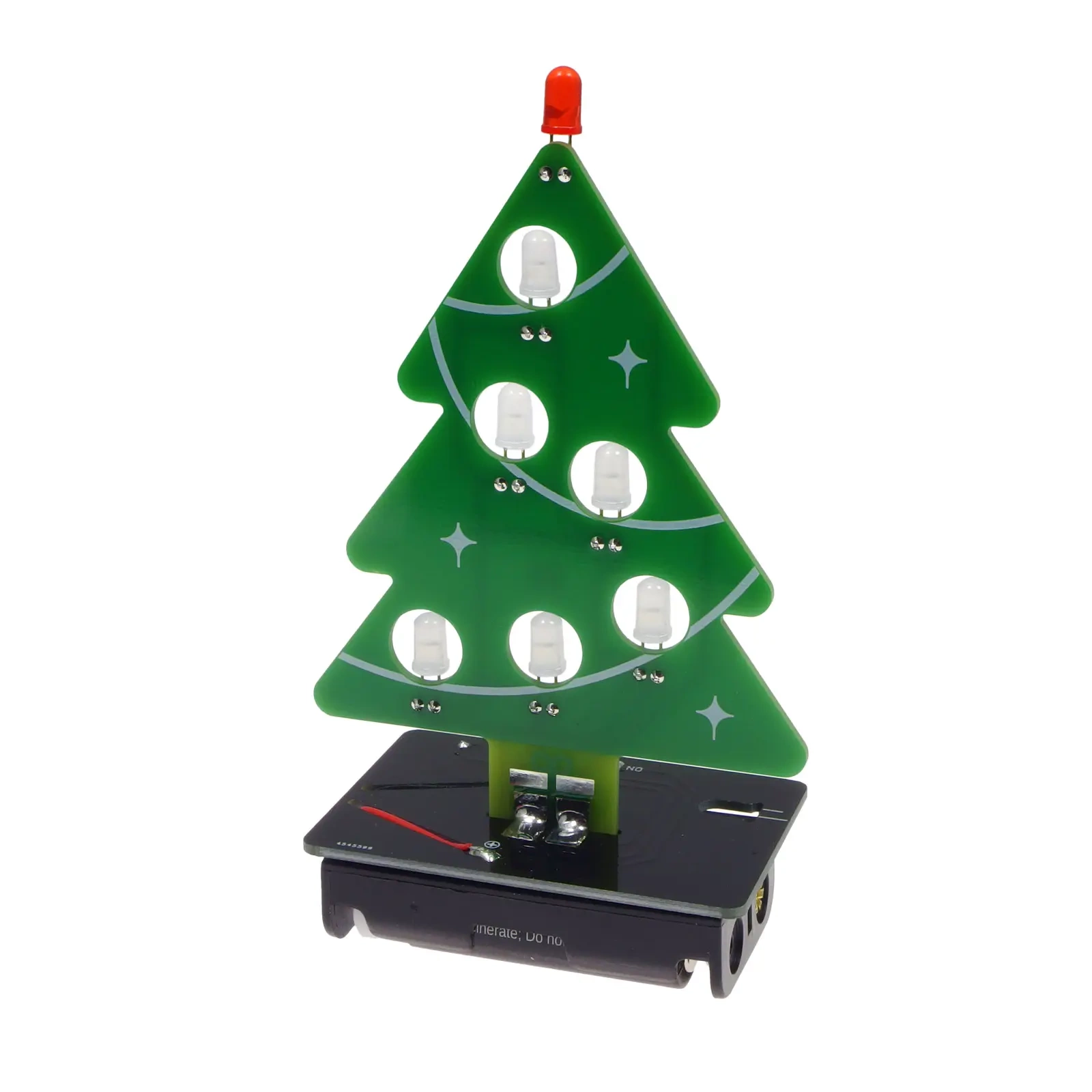

• Stabilna podstawa z koszykiem na baterie
• Wymiary płytek: podstawa: 65 × 43 mm, choinka: 74 × 99 mm

Trochę teorii

Jak działają diody RGB?

W tym zestawie zastosowano diodowe źródła światła RGB, które zawierają trzy diody w jednej obudowie: czerwoną, zieloną i niebieską. Dzięki odpowiedniemu sterowaniu prądem każdej z nich, uzyskuje się płynne przejścia kolorów bez dodatkowych układów scalonych.

Dlaczego zestaw może działać bez programatora?

– Diody RGB w tym projekcie posiadają wbudowany układ sterujący, który sam generuje sekwencje kolorów.
– Zasilanie z baterii AA zapewnia stabilne napięcie i odpowiedni zapas energii dla wszystkich LED-ów.
– Giętarka w płytce ułatwia ustawienie diod w równych odstępach, co przekłada się na estetykę oświetlenia oraz poprawny kąt świecenia.

Jak działa obwód elektryczny w tak prostych ozdobach LED?

Każdy zestaw DIY tworzy zamknięty obwód elektryczny, w którym bateria zasila diodę LED. Aby układ zadziałał, musi być spełniony tylko jeden warunek: przepływ prądu od „plusa” baterii, przez element świecący, do „minusa”. Taki minimalny obwód (bateria + LED + włącznik) jest doskonałym przykładem, jak działają nawet dużo bardziej skomplikowane urządzenia elektroniczne.

Po co skracamy wyprowadzenia elementów po lutowaniu?

Zbyt długie nóżki mogą:

• dotknąć innych ścieżek,
• powodować zwarcia,
• być kłopotliwe wizualnie,
• haczyć o inne elementy.

To jeden z podstawowych nawyków poprawnego montażu elektroniki, który początkujący powinni opanować już na starcie.

Porady dla początkujących elektroników

• Zacznij od lutowania najniższych elementów, a dopiero potem przechodź do diod LED.
• Dopilnuj, aby wszystkie diody były poprawnie wygięte – ułatwi to wbudowana giętarka na płytce.
• Sprawdzaj orientację LED – każda dioda ma oznaczenia biegunów, które muszą być zgodne z nadrukiem na PCB.
• Nie stosuj nadmiernej ilości cyny – mały stożek lutu jest trwalszy i bezpieczniejszy niż duża kropla.
• Po zakończeniu montażu upewnij się, że żadne wyprowadzenia nie stykają się ze sobą.
• Jeśli chcesz, aby choinka była bardziej stabilna, możesz dodać cienkie podkładki lub antypoślizgowe naklejki pod podstawę.

Tips & Tricks – jak ulepszyć swoją choinkę LED?

• Delikatnie pokryj płytkę bezbarwnym brokatowym lakierem, aby nadać jej świąteczny połysk.
• Dodaj małe elementy dekoracyjne, np. minipompony lub gwiazdki, które nie wpływają na działanie elektroniki.
• Ustaw choinkę przy ścianie lub ekranie – LED-y odbijają kolorowe światło, tworząc estetyczną poświatę.
• Użyj akumulatorków AA zamiast baterii, aby zmniejszyć koszty eksploatacji przy częstym użytkowaniu.

Podsumowanie

Choinka LED RGB – XMAS4 to doskonały wybór dla osób, które chcą połączyć świąteczną atmosferę z edukacyjną nauką lutowania. Prosta konstrukcja, efektowne oświetlenie i wbudowane rozwiązania ułatwiające montaż czynią ten zestaw idealnym projektem dla początkujących elektroników, hobbystów oraz dzieci pracujących pod opieką dorosłych.
