Centralka alarmowa PIR 230 V z pilotem IR - zlutowany KIT AVT 1925
- Alarm do pomieszczenia z czujnikiem ruchu PIR 230 V, pilotem IR i syreną 12 V. AVT1925 C to zlutowany układ do montażu w izolowanej obudowie.
Centralka alarmowa do czujnika PIR 230 V - zlutowany AVT1925
Zlutowana centralka alarmowa do integracji z czujnikiem PIR 230 V, syreną 12 V i wejściem uzbrajania.
Zlutowana centralka do alarmu z czujnikiem ruchu
AVT1925 C to zlutowana centralka alarmowa do zabezpieczenia pomieszczenia czujnikiem ruchu 230 V. Układ obsługuje uzbrajanie, rozbrajanie, opóźnienie wejścia/wyjścia, uczenie pilota IR oraz załączanie syreny alarmowej 12 V.
Centralka wymaga czujnika PIR 230 VAC z wyjściem 230 VAC, syreny 12 V, izolowanej obudowy i bezpiecznego podłączenia zasilania sieciowego. Wersja C to zlutowany układ do montażu w obudowie lub instalacji alarmowej, a nie kompletne gotowe urządzenie z czujnikiem i syreną.
Karta techniczna
AVT1925
Zlutowana centralka alarmowa do czujnika ruchu PIR 230 V z uzbrajaniem przyciskiem lub pilotem IR oraz wyjściem na syrenę 12 V.
| Kod projektu | AVT1925 |
| Wersja | C – zlutowany układ |
| Funkcja | centralka alarmowa do czujnika ruchu |
| Zasilanie centralki | 230 VAC |
| Czujnik ruchu | PIR 230 VAC z wyjściem 230 VAC |
| Wyjście syreny | 12 V, do 300 mA |
| Uzbrajanie i rozbrajanie | przycisk / kontaktron / pilot IR 36 kHz |
| Czas uzbrojenia | regulowany potencjometrem ARM, od kilku sekund do ok. 1 minuty |
| Czas alarmu | regulowany potencjometrem ALAR, od kilku sekund do kilkunastu minut |
| Tryb syreny | ciągły lub przerywany, ustawiany zworką MOD |
| Mikrokontroler | ATtiny24, zaprogramowany do projektu |
| Płytka PCB | 83×52 mm |
Wersja

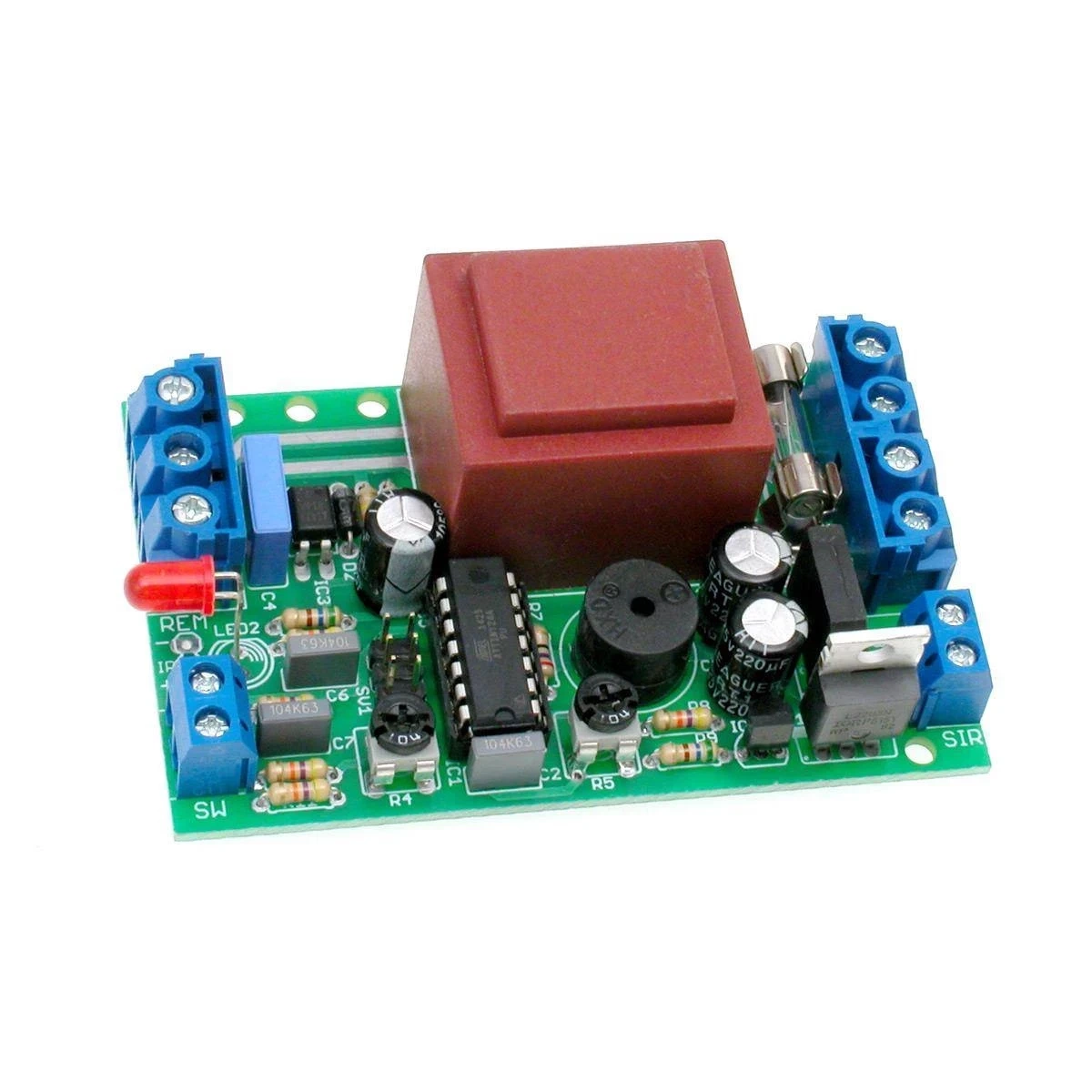

AVT1925 C – zlutowany układ. Wersja zawiera zmontowaną centralkę z zaprogramowanym ATtiny24, transformatorem sieciowym 9 V, stabilizatorem 78L05, transoptorem PC814, odbiornikiem TSOP4836, MOSFET-em IRL2203, mostkiem KBP08, buzerem piezo, bezpiecznikiem, złączami, goldpinem ze zworkami, LED i elementami biernymi. Układ wymaga czujnika PIR 230 V, syreny 12 V, obudowy oraz bezpiecznego podłączenia instalacji.
Notes
Czujnik PIR powinien być czujnikiem ruchu 230 VAC z wyjściem, na którym po wykryciu ruchu pojawia się 230 VAC.
Złącze OUT jest zwarte z wyjściem czujnika PIR, więc można je wykorzystać np. do sterowania oświetleniem.
Zworka MOD wybiera pracę syreny ciągłą albo przerywaną, a zworka AST uruchamia automatyczne uzbrajanie po włączeniu zasilania.

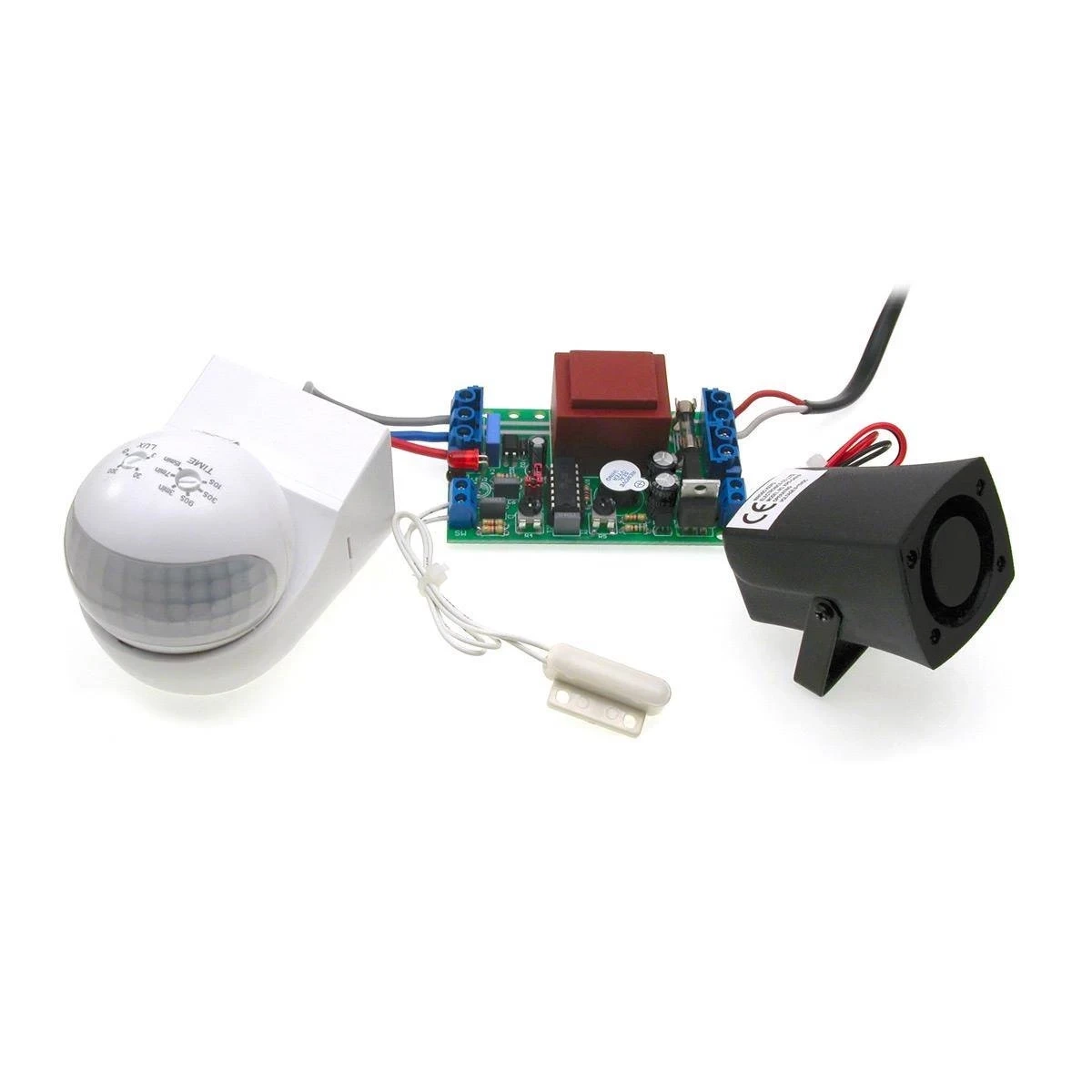

Wersja C nie jest kompletnym systemem alarmowym. Wymaga czujnika ruchu, syreny, przycisku lub pilota IR, izolowanej obudowy i montażu przez osobę z kwalifikacjami.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1925 C to zlutowana centralka z ATtiny24, transformatorem, TSOP4836, PC814, MOSFET-em, buzerem, złączami, zworkami i elementami sterującymi.
Nie. To zlutowany układ centralki. Wymaga czujnika PIR 230 V, syreny 12 V, obudowy, przewodów i bezpiecznego montażu.
Potrzebny jest czujnik ruchu 230 VAC z wyjściem 230 VAC, typowy dla sterowania oświetleniem.
Do wyjścia SIR można podłączyć syrenę 12 V o poborze do 300 mA.
Tak. Odbiornik REM współpracuje z większością pilotów IR 36 kHz po wykonaniu procedury uczenia.
