Centralka alarmowa PIR 230 V z pilotem IR - PCB i mikroprocesor do projektu AVT 1925
- Centralka alarmowa współpracuje z czujnikiem PIR 230 V, syreną 12 V i pilotem IR. AVT1925 A+ zawiera PCB i zaprogramowany ATtiny24; elementy kompletujesz osobno.
Centralka alarmowa do czujnika PIR 230 V - płytka PCB i zaprogramowany mikrokontroler do AVT1925

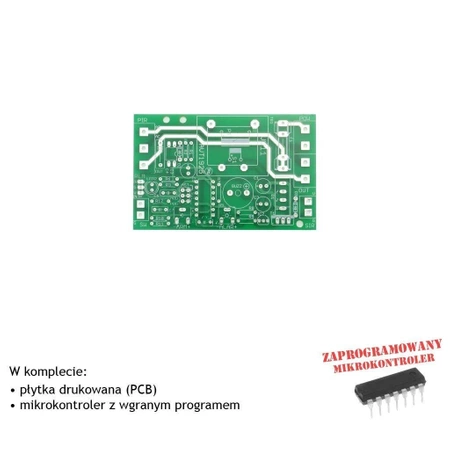

Płytka PCB i zaprogramowany ATtiny24 do wykonania centralki alarmowej współpracującej z czujnikiem ruchu 230 V, pilotem IR i syreną 12 V.
Alarm do pomieszczenia z czujnikiem ruchu
AVT1925 pozwala wykonać prostą centralkę alarmową do współpracy z popularnym czujnikiem ruchu PIR 230 V. Układ umożliwia uzbrojenie, rozbrojenie, opóźnienie wejścia/wyjścia oraz sterowanie syreną alarmową 12 V.
Centralka nie blokuje podstawowej funkcji czujnika ruchu — jego wyjście może nadal sterować np. oświetleniem. Uzbrajanie i rozbrajanie można wykonać ukrytym przyciskiem, kontaktronem, zamkiem kodowym, czytnikiem RFID albo pilotem IR. Wersja A+ zawiera płytkę PCB oraz zaprogramowany ATtiny24 przygotowany do projektu; pozostałe elementy trzeba skkompletować osobno.
Karta techniczna
AVT1925
Centralka alarmowa do czujnika ruchu PIR 230 V z uzbrajaniem przyciskiem lub pilotem IR oraz wyjściem na syrenę 12 V.
| Kod projektu | AVT1925 |
| Wersja | A+ – płytka PCB + zaprogramowany mikrokontroler |
| Funkcja | centralka alarmowa do czujnika ruchu |
| Zasilanie centralki | 230 VAC |
| Czujnik ruchu | PIR 230 VAC z wyjściem 230 VAC |
| Wyjście syreny | 12 V, do 300 mA |
| Uzbrajanie i rozbrajanie | przycisk / kontaktron / pilot IR 36 kHz |
| Czas uzbrojenia | regulowany potencjometrem ARM, od kilku sekund do ok. 1 minuty |
| Czas alarmu | regulowany potencjometrem ALAR, od kilku sekund do kilkunastu minut |
| Tryb syreny | ciągły lub przerywany, ustawiany zworką MOD |
| Mikrokontroler | ATtiny24, zaprogramowany do projektu |
| Płytka PCB | 83×52 mm |
Wersja

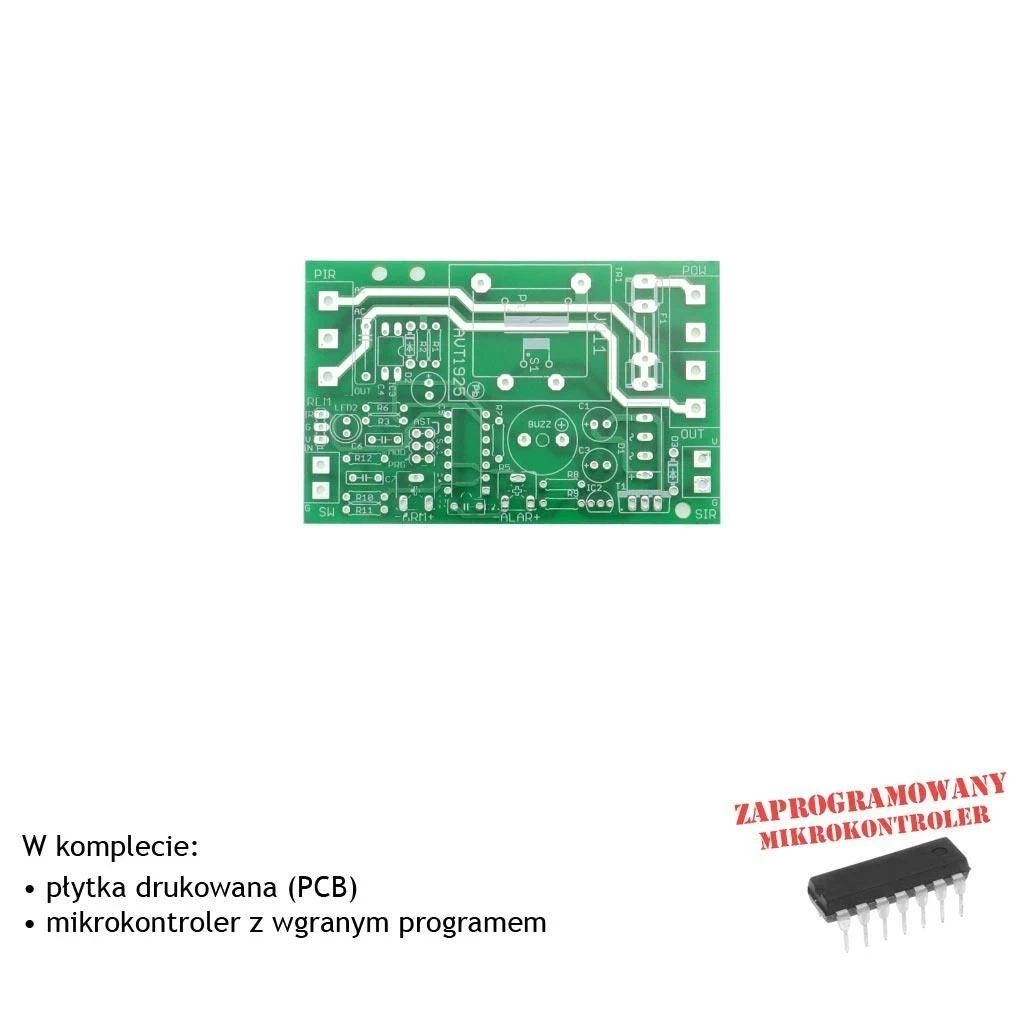

AVT1925 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny24 z firmware projektu. Pozostałe elementy elektroniczne, transformator, odbiornik IR, transoptor, złącza, buzer, bezpiecznik i elementy bierne trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1, R7: 27 Ω
- R2: 330 kΩ
- R3, R8, R10-R12: 47 kΩ
- R4, R5: potencjometr montażowy 100 kΩ
- R6, R9: 560 Ω
- C1, C3: 220 µF / 25 V
- C2, C6, C7: 100 nF
- C4: 10 nF / 350 V
- C5: 10 µF / 25 V
- IC2: 78L05
- IC3: PC814
- T1: IRL2203
- D1: mostek KBP08
- D2, D3: 1N4007
- LED2: dioda LED 5 mm
- REM: TSOP4836
- BUZZ: piezo z generatorem
- TR1: transformator sieciowy 9 V
- F1: bezpiecznik 4 A + blaszki
- SV1: goldpin 2×3 + 3 zworki
- PIR: DG360-7.5/3
- POW, OUT: DG360-7.5/2
- SW, SIR: DG301-5/2
Notes
Czujnik PIR powinien być czujnikiem ruchu 230 VAC z wyjściem, na którym po wykryciu ruchu pojawia się 230 VAC.
Złącze OUT jest zwarte z wyjściem czujnika PIR, więc można je wykorzystać np. do sterowania oświetleniem.
Zworka MOD wybiera pracę syreny ciągłą albo przerywaną, a zworka AST uruchamia automatyczne uzbrajanie po włączeniu zasilania.
Naukę pilota IR wykonuje się po założeniu zworki PRG i skierowaniu pilota w stronę odbiornika REM.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1925 A+ zawiera płytkę PCB oraz zaprogramowany ATtiny24. Pozostałe elementy, w tym transformator, TSOP4836, PC814, MOSFET, buzer i złącza, trzeba skompletować osobno.
Potrzebny jest czujnik ruchu 230 VAC z wyjściem 230 VAC, typowy dla sterowania oświetleniem.
Krótkim zwarciem wejścia SW, np. ukrytym przyciskiem lub kontaktronem, albo zaprogramowanym pilotem IR 36 kHz.
Do wyjścia SIR można podłączyć syrenę 12 V o poborze do 300 mA.
Nie bez programu. Mikrokontroler musi mieć firmware projektu, dlatego wersja A+ zawiera ATtiny24 przygotowany do AVT1925.
