Biegnące światełko LED - efekt spadającego meteorytu - zlutowany KIT AVT 795
- Biegnące światełko LED tworzy efekt przesuwającego się punktu i pozwala zmieniać tempo serii błysków. AVT795 C to zlutowany układ do podłączenia zasilania i montażu.
Sekwencyjny łańcuch LED z efektem spadającego meteorytu - zlutowany układ AVT795
Zlutowany układ efektu biegnącego światełka do podłączenia zasilania 6–15 V DC i montażu w dekoracji lub obudowie.
Zlutowany efekt LED z przesuwającym się punktem światła

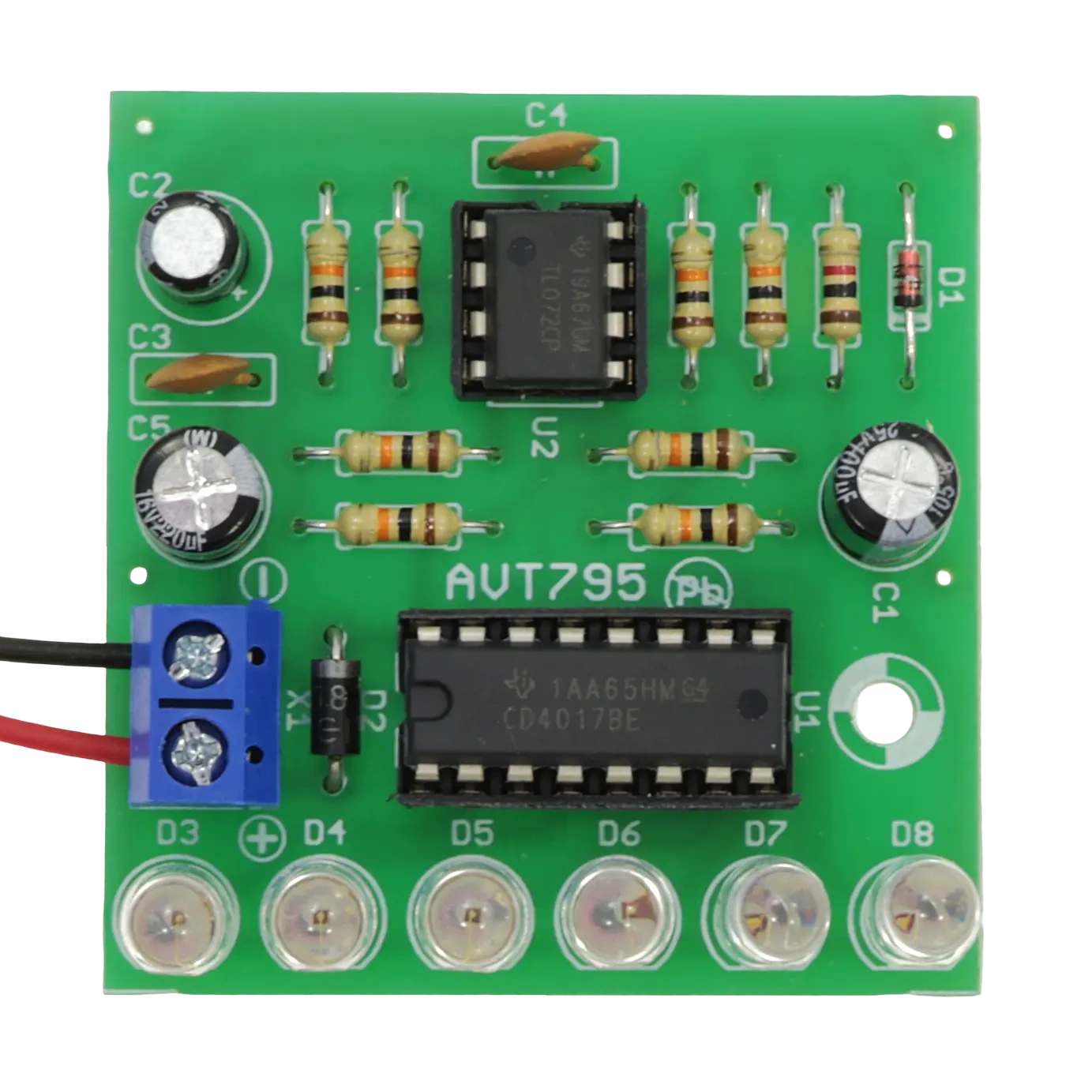

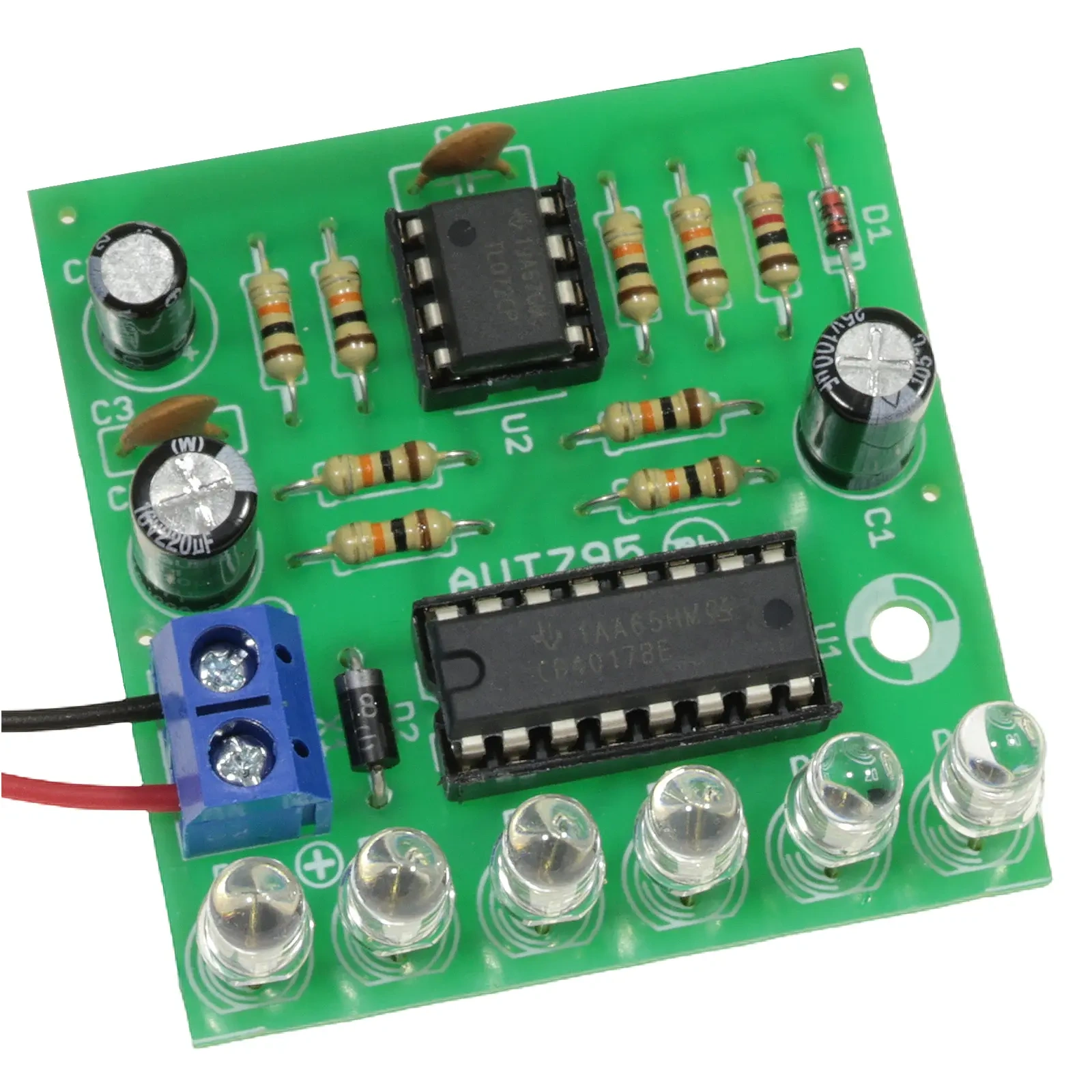

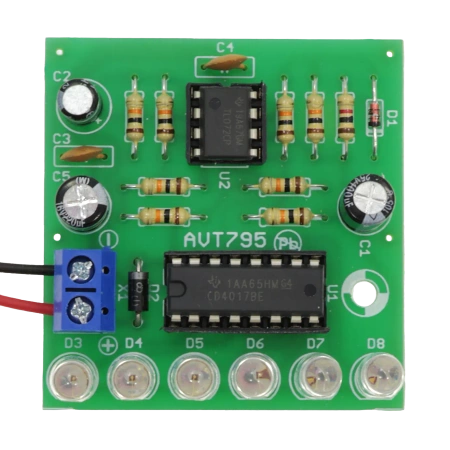

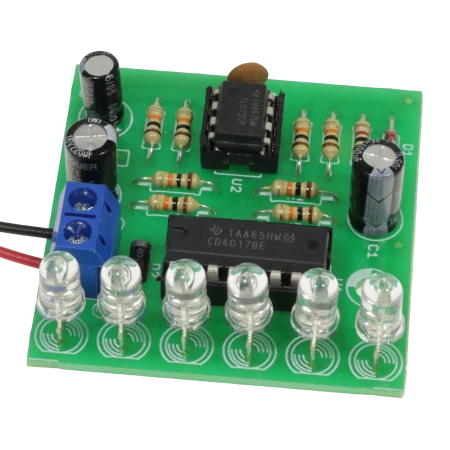

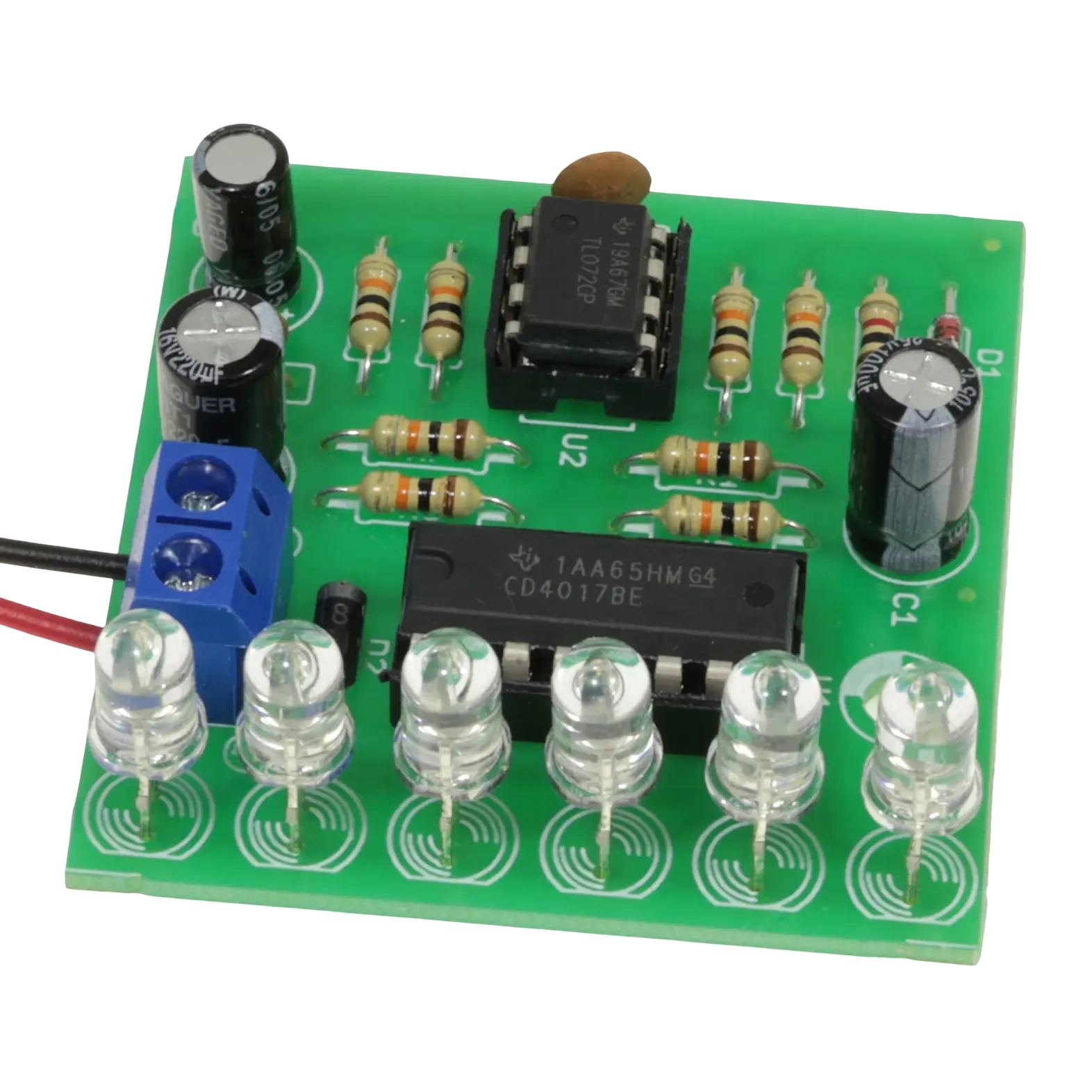

AVT795 C to zlutowany sterownik biegnącego światełka. Sześć diod LED zapala się kolejno, tworząc krótką serię błysków przypominającą przesuwający się punkt lub spadający meteoryt.
Układ nie wymaga programowania ani regulacji. Do pracy potrzebuje zasilania 6–15 V DC, a charakter efektu można zmieniać przez dobór elementów RC. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia zasilania, zabezpieczenia i integracji w obudowie, zabawce, ekspozycji albo dekoracji LED.
Karta techniczna
AVT795
Zlutowany sterownik biegnącego światełka z sześcioma LED, licznikiem 4017, wzmacniaczem TL082 i zasilaniem 6–15 V DC.
| Kod projektu | AVT795 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | sterownik efektu biegnącego światełka LED |
| Źródło światła | 6 diod LED 5 mm |
| Efekt świetlny | przesuwający się punkt świetlny, seria błysków |
| Układ liczący | 4017 |
| Generator i sterowanie | TL082, dwa generatory RC |
| Możliwość modyfikacji | tempo serii i odstęp między seriami błysków |
| Zasilanie | 6–15 V DC, zalecane 9–12 V |
| Pobór prądu | około 20 mA przy 12 V |
| Wymiary płytki PCB | 47×46 mm |
Wersja
AVT795 C – zlutowany układ. Wersja zawiera zmontowany sterownik efektu biegnącego światełka przeznaczony do poprawnego podłączenia zasilania, zabezpieczenia i integracji w obudowie, zabawce, ekspozycji albo dekoracji LED.
Notes

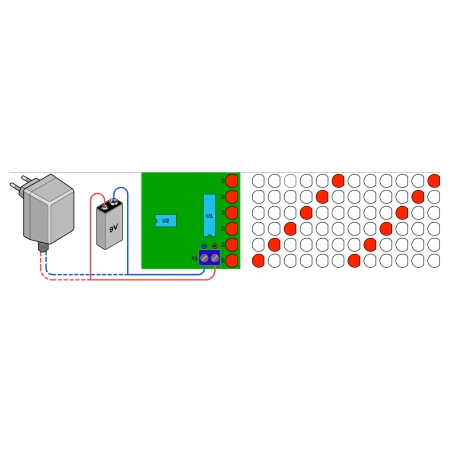

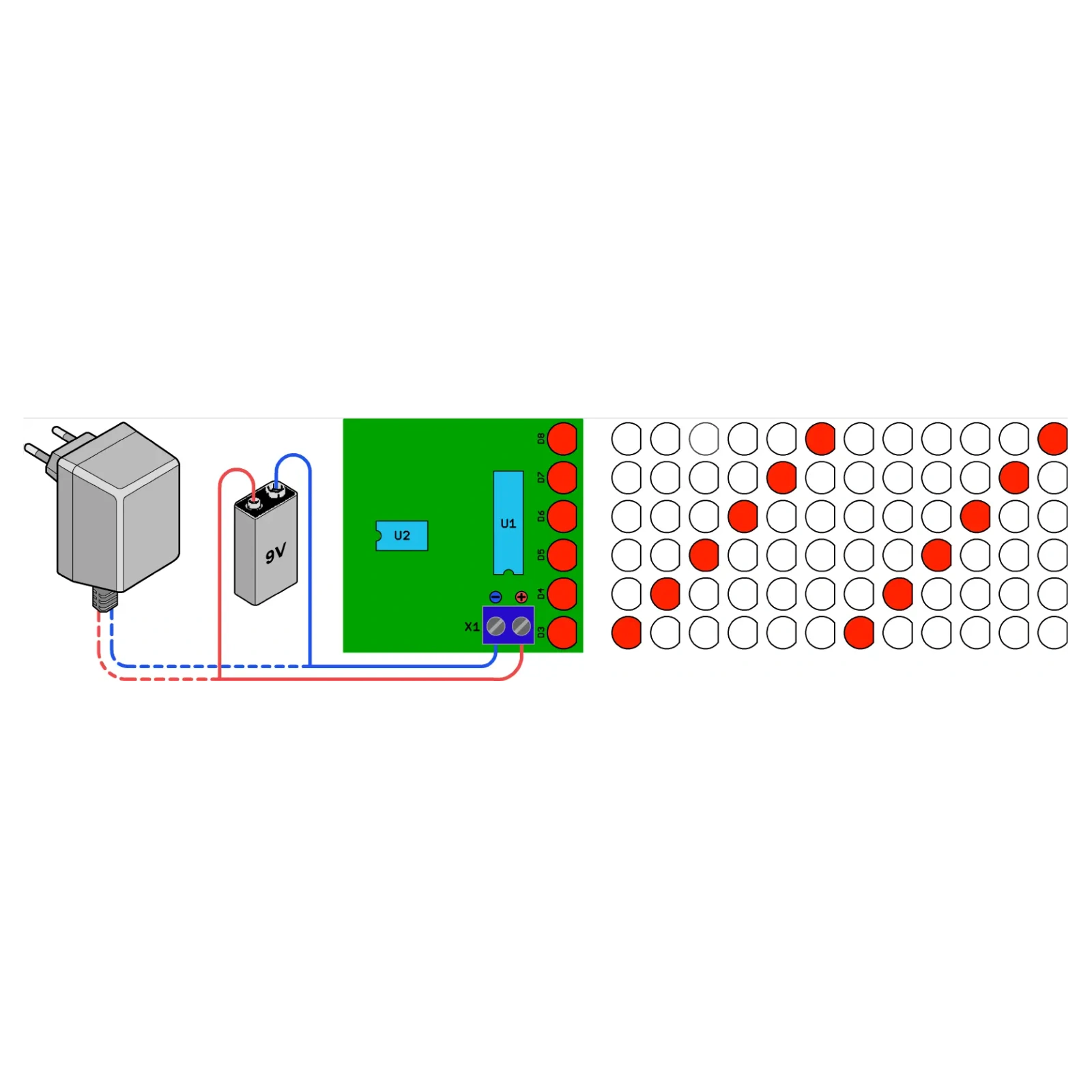

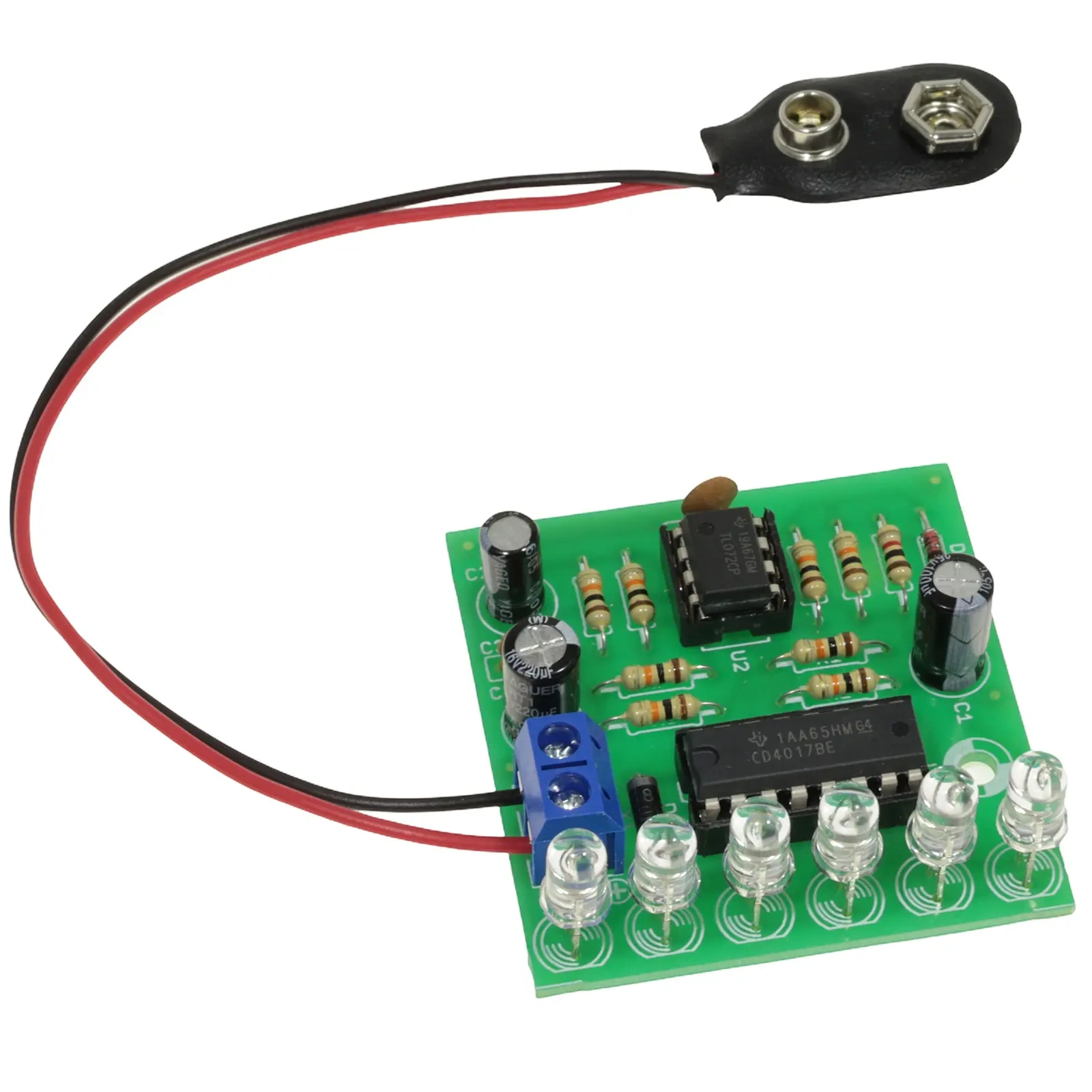

AVT795 C wymaga podłączenia zasilania 6–15 V DC. Do stabilnej pracy najlepiej zastosować zasilacz 9–12 V DC lub baterię 9 V.
Efekt świetlny można modyfikować przez zmianę wartości elementów RC, które odpowiadają za powtarzanie serii i szybkość kolejnych błysków.
Jeżeli układ ma pracować jako dekoracja w obudowie, należy zapewnić widoczność diod LED oraz zabezpieczyć płytkę przed zwarciem.
W zastosowaniach zewnętrznych lub narażonych na wilgoć elektronika wymaga dodatkowego zabezpieczenia, na przykład obudowy albo lakieru izolacyjnego.
Uwaga: AVT795 C nie jest samodzielnym gotowym urządzeniem ani certyfikowanym sygnalizatorem. To zlutowany układ elektroniczny do poprawnego zasilenia, zabezpieczenia i montażu w docelowej aplikacji.
Najczęściej zadawane pytania
AVT795 C to zlutowany sterownik efektu biegnącego światełka LED do podłączenia zasilania i montażu w obudowie lub dekoracji.
Do dekoracji LED, zabawki, witryny sklepowej, efektu imprezowego albo demonstracji sekwencyjnego zapalania diod.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego zasilenia, zabezpieczenia i montażu w docelowej aplikacji.
Nie. Układ działa na liczniku 4017 i generatorach RC z TL082.
Układ pracuje z napięciem 6–15 V DC. Typowe zasilanie testowe to 9–12 V DC.
