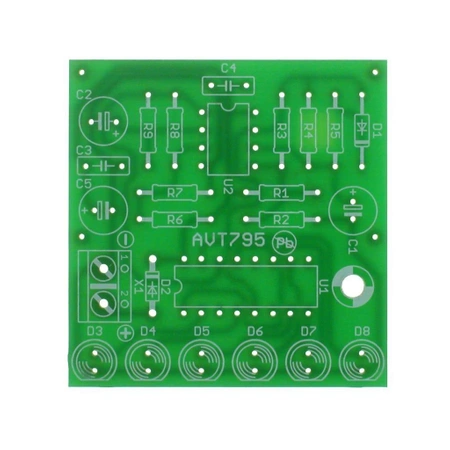

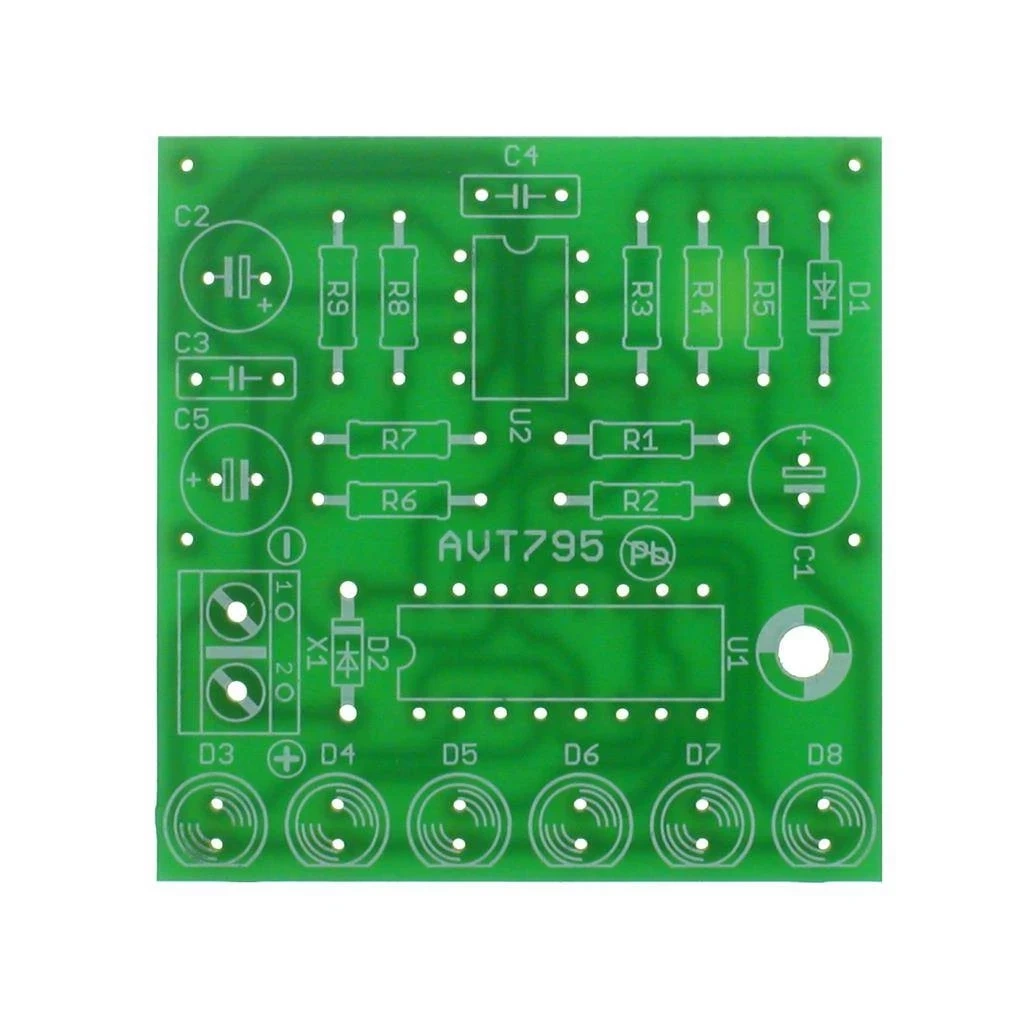

Płytka PCB do wykonania efektu świetlnego z sześcioma diodami LED zapalanymi kolejno w krótkiej serii błysków.
Sekwencja LED przypominająca lecący punkt światła
AVT795 to sterownik efektu biegnącego światełka. Układ zapala kolejno sześć diod LED, tworząc krótką serię błysków przypominającą spadający meteoryt lub przesuwający się punkt świetlny.
Dwa generatory sterują licznikiem 4017: jeden ustala przerwy między seriami, drugi tempo kolejnego zapalania diod. Dzięki temu układ sprawdzi się w zabawce, ekspozycji sklepowej, małej dekoracji świetlnej albo jako prosty pokaz działania licznika i generatorów. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT795
Sterownik biegnącego światełka z licznikiem 4017, wzmacniaczem TL082, sześcioma diodami LED i zasilaniem 6–15 V DC.
| Kod projektu | AVT795 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | sterownik efektu biegnącego światełka LED |
| Źródło światła | 6 diod LED 5 mm |
| Efekt świetlny | przesuwający się punkt świetlny, seria błysków |
| Układ liczący | 4017 |
| Generator i sterowanie | TL082, dwa generatory RC |
| Możliwość modyfikacji | tempo serii i odstęp między seriami błysków |
| Zasilanie | 6–15 V DC, zalecane 9–12 V |
| Pobór prądu | około 20 mA przy 12 V |
| Wymiary płytki PCB | 47×46 mm |
Wersja
AVT795 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1–R4, R6–R9: 10 kΩ
- R5: 1 kΩ
- C1: 10 µF
- C2: 2,2 µF
- C3, C4: 100 nF
- C5: 220 µF
- D1: 1N4148
- D2: 1N5817 lub podobna
- D3–D8: dioda LED 5 mm
- U1: 4017
- U2: TL082
- X1: ARK2/500
Notes
C1 i R4 wpływają na czas powtarzania serii błysków, a C2 i R9 na szybkość przesuwania punktu świetlnego.
W układzie modelowym zastosowano żółte diody LED, ale można wykorzystać inne kolory. Przy zasilaniu 12 V możliwe jest łączenie dwóch lub trzech diod w szereg w jednej gałęzi.
Po poprawnym montażu układ powinien pracować od razu po podłączeniu zasilania i nie wymaga regulacji.
Podczas montażu należy zwrócić uwagę na biegunowość diod, kondensatorów elektrolitycznych oraz prawidłowe ułożenie układów U1 i U2.
Uwaga: AVT795 jest hobbystycznym efektem świetlnym do zastosowań edukacyjnych, demonstracyjnych i dekoracyjnych. Nie jest certyfikowanym urządzeniem sygnalizacyjnym ani oświetleniem ostrzegawczym.
