- Biegnące światełko LED tworzy efekt przesuwającego się punktu i serię błysków podobną do meteorytu. AVT795 B to KIT DIY z płytką PCB i elementami do lutowania.
Sekwencyjny łańcuch LED z efektem spadającego meteorytu - KIT DIY AVT795
Zestaw elementów do wykonania biegnącego światełka z sześcioma diodami LED, licznikiem 4017 i zasilaniem 6–15 V DC.
KIT efektu świetlnego z kolejno zapalanymi diodami
AVT795 B pozwala zbudować dekoracyjny efekt LED, w którym sześć diod zapala się kolejno, tworząc wrażenie biegnącego punktu światła. Seria błysków może przypominać spadający meteoryt.

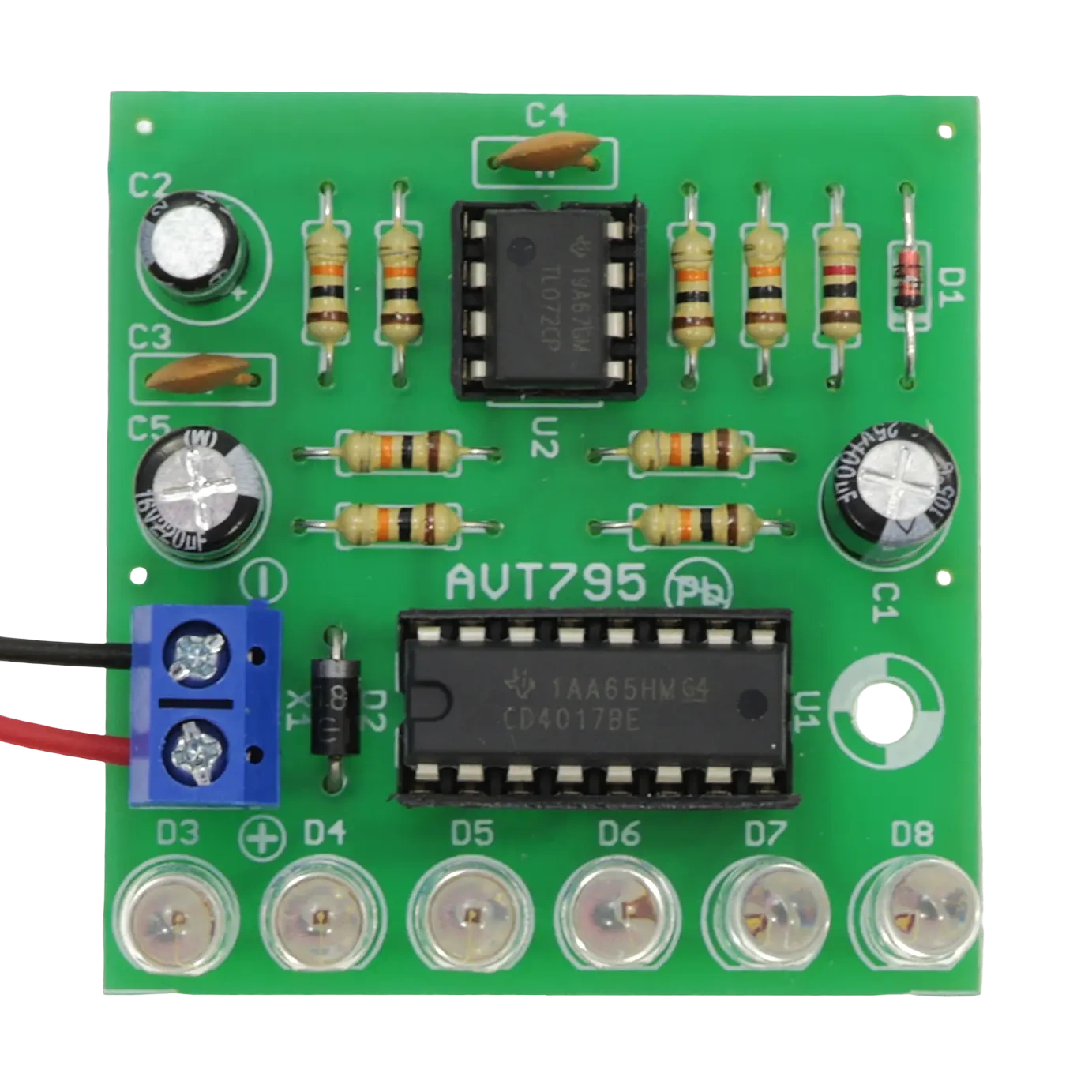

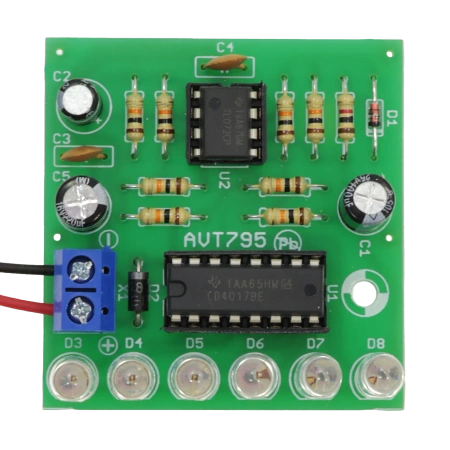

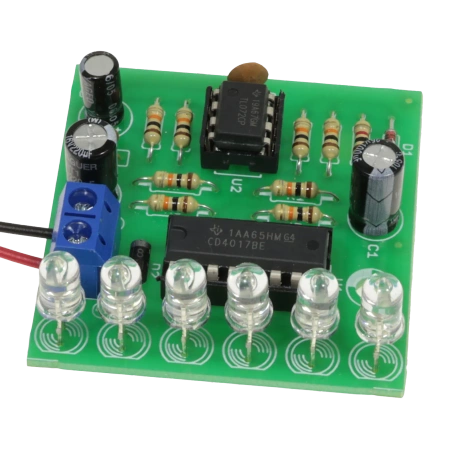

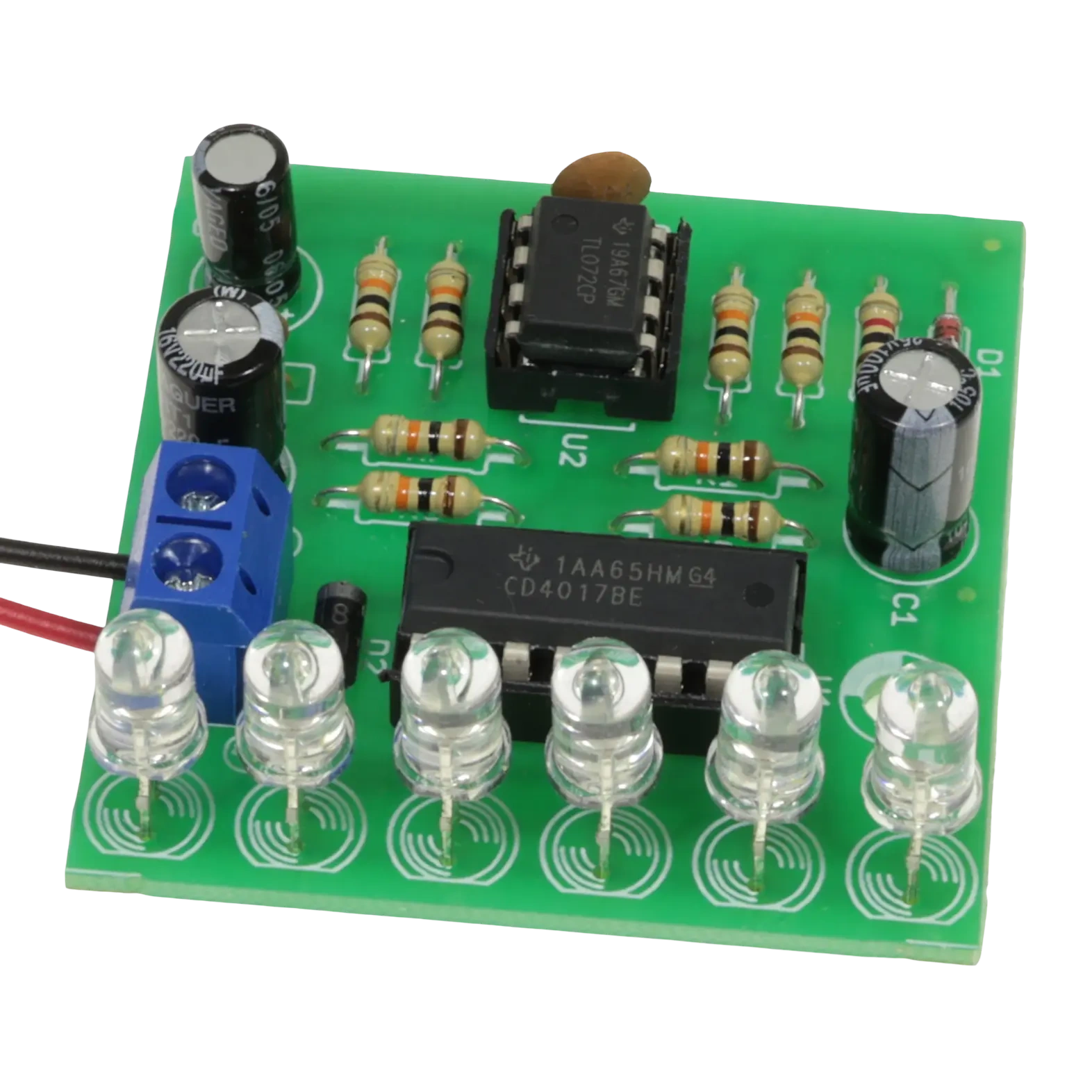

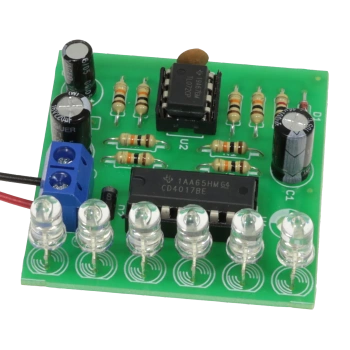

Układ działa sprzętowo na liczniku 4017 i dwóch generatorach zbudowanych na TL082. Można zmieniać czas powtarzania serii oraz szybkość zapalania kolejnych diod. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania sterownika efektu biegnącego światełka.
Karta techniczna
AVT795
KIT sterownika biegnącego światełka z sześcioma LED, licznikiem 4017, układem TL082 i możliwością modyfikacji tempa błysków.
| Kod projektu | AVT795 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | sterownik efektu biegnącego światełka LED |
| Źródło światła | 6 diod LED 5 mm |
| Efekt świetlny | przesuwający się punkt świetlny, seria błysków |
| Układ liczący | 4017 |
| Generator i sterowanie | TL082, dwa generatory RC |
| Możliwość modyfikacji | tempo serii i odstęp między seriami błysków |
| Zasilanie | 6–15 V DC, zalecane 9–12 V |
| Pobór prądu | około 20 mA przy 12 V |
| Wymiary płytki PCB | 47×46 mm |
Wersja
AVT795 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania sterownika efektu biegnącego światełka.
Notes
Układ zmontowany poprawnie ze sprawnych elementów powinien działać od razu po podłączeniu zasilania i nie wymaga strojenia.

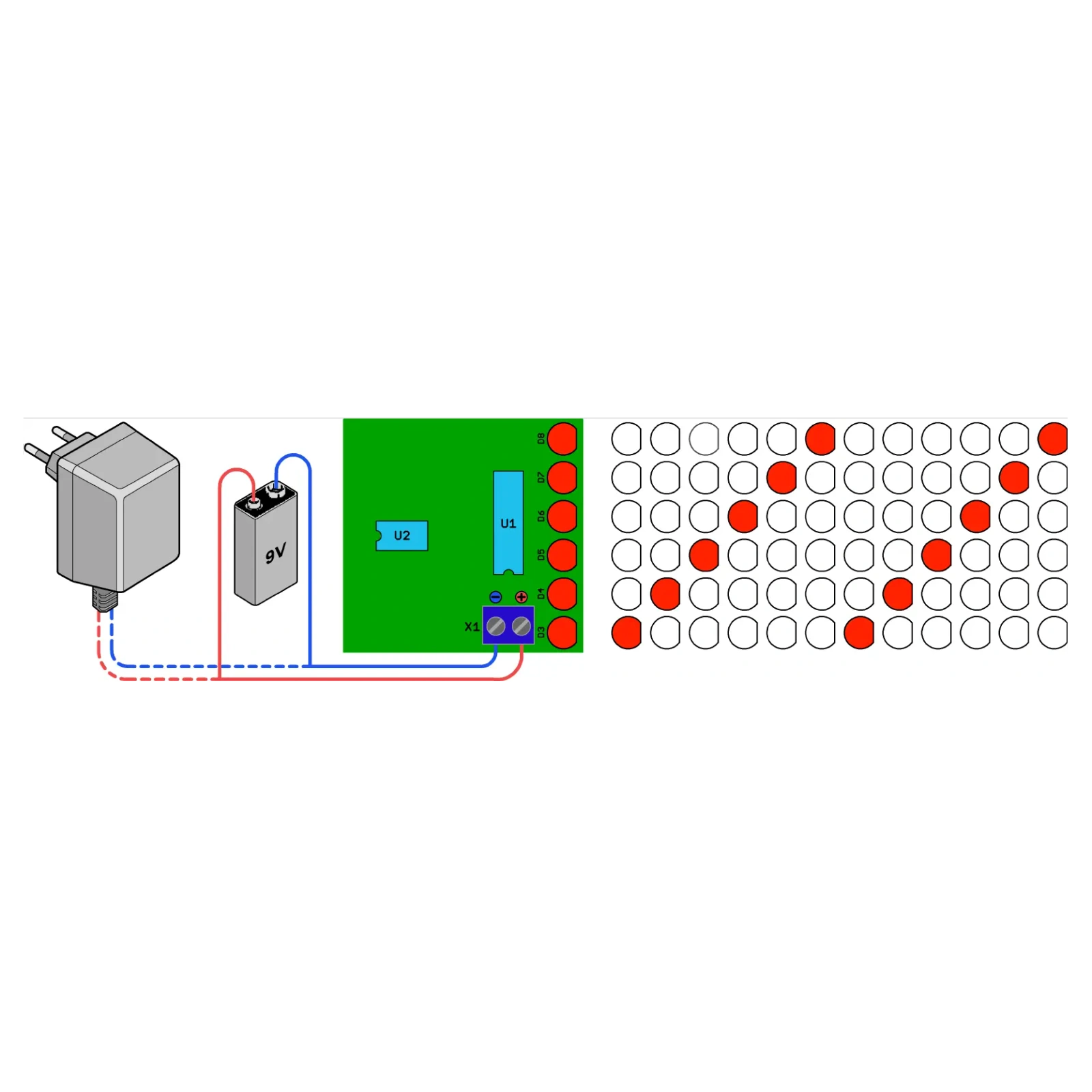

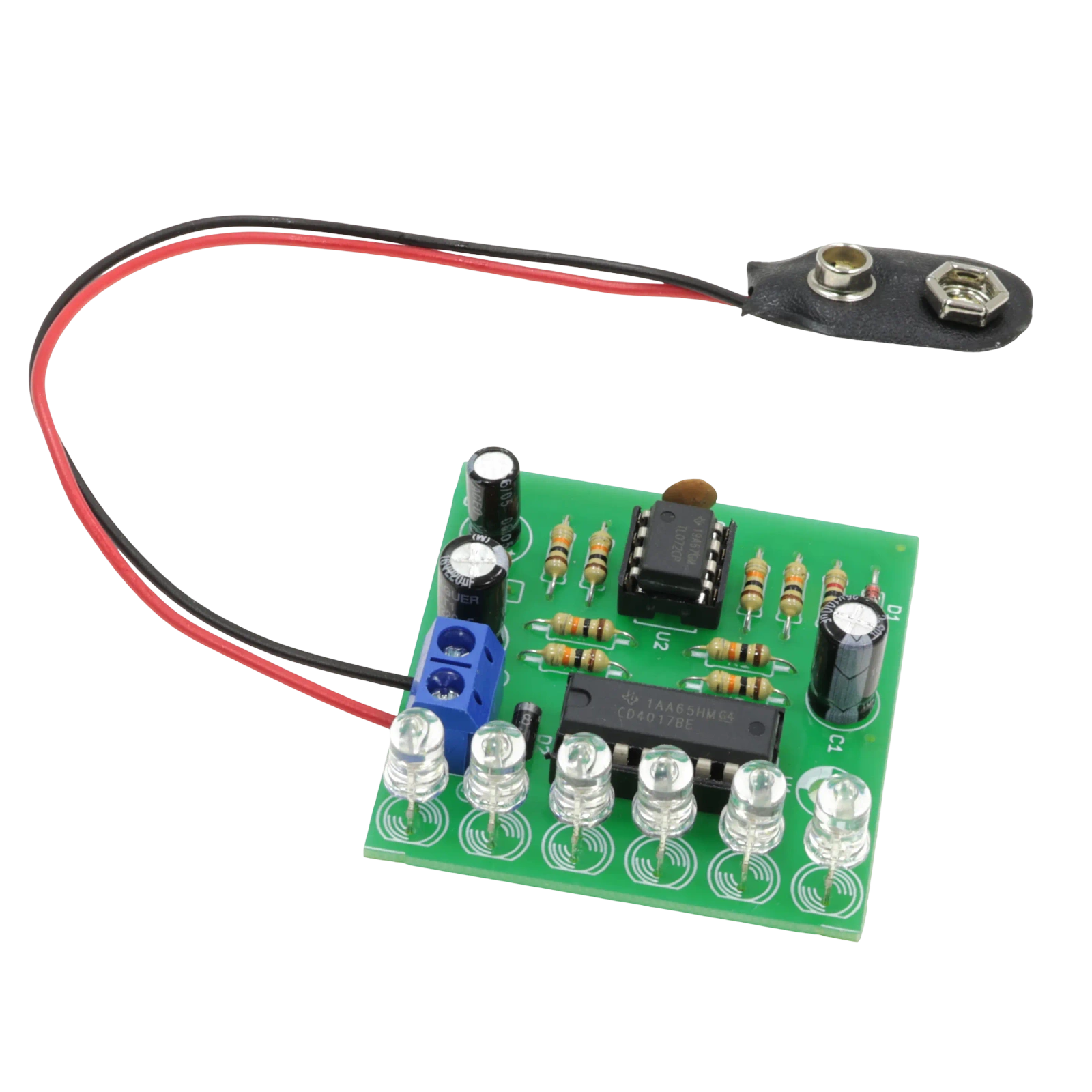

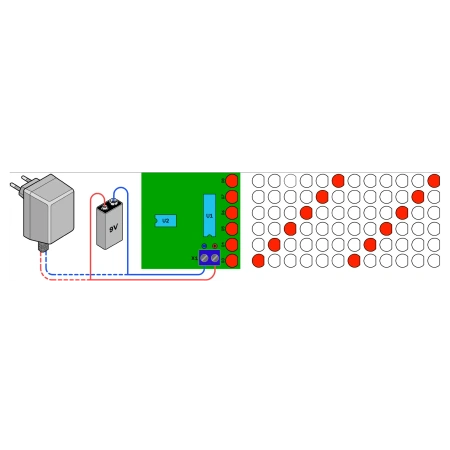

Do uruchomienia zalecany jest stabilizowany zasilacz 9–12 V lub alkaliczna bateria 9 V.
Brak osobnych rezystorów ograniczających prąd LED w gałęziach powoduje dużą jasność diod, dlatego przy modyfikacjach liczby i koloru LED trzeba zachować ostrożność.
Na płytce znajduje się otwór montażowy oraz punkty lutownicze, które można wykorzystać do mocowania układu za pomocą odcinków srebrzanki lub końcówek rezystorów.
Uwaga: AVT795 B jest zestawem do samodzielnego montażu. Nieprawidłowa polaryzacja diod, kondensatorów elektrolitycznych lub błędne ułożenie układów scalonych może spowodować brak działania albo uszkodzenie elementów.
Najczęściej zadawane pytania
AVT795 B to KIT DIY z płytką PCB i elementami do lutowania efektu biegnącego światełka LED.
Do zabawki, ekspozycji sklepowej, dekoracji LED, małego efektu na imprezę albo demonstracji działania licznika 4017.
Nie. Układ działa sprzętowo na liczniku 4017 i wzmacniaczu TL082.
Tak. W układzie modelowym zastosowano żółte LED, ale można użyć innych kolorów oraz kilku układów pracujących razem.
Układ pracuje z napięciem 6–15 V DC. Do testów zalecane jest zasilanie 9–12 V.
