Biało-niebieski mrygacz LED 9–15V - PCB do projektu AVT 720

zoom

Biało-niebieski mrygacz LED 9–15V - PCB do projektu AVT 720

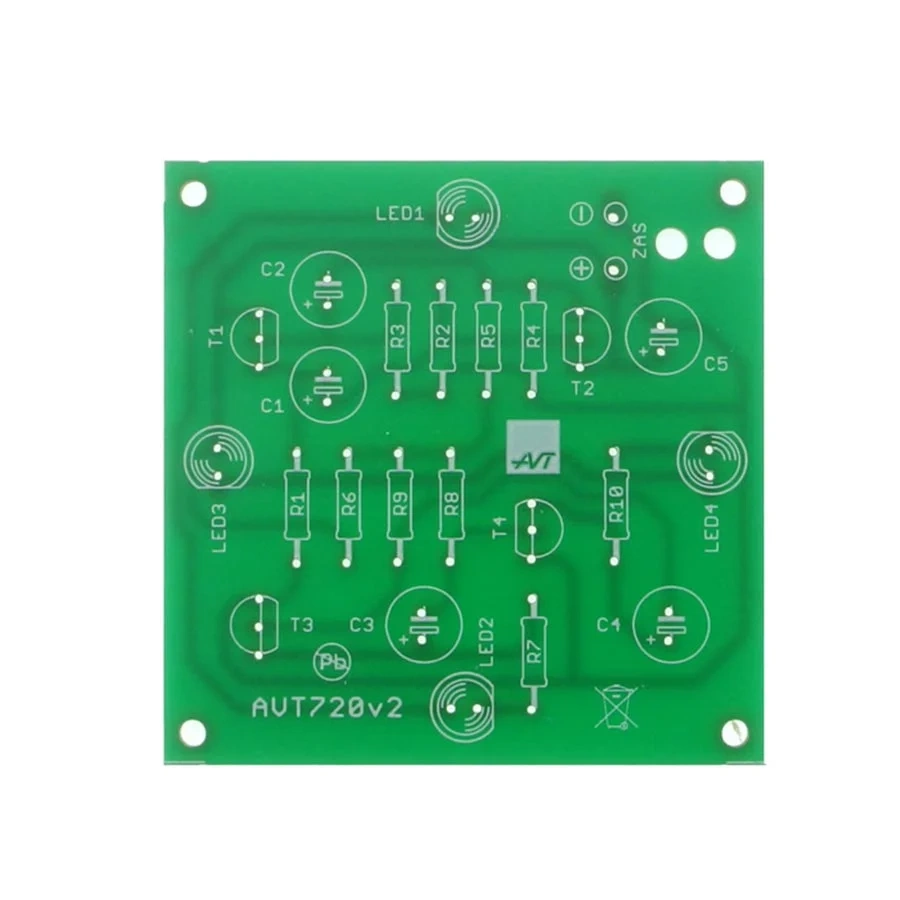

Biało-niebieski mrygacz LED generuje naprzemienny efekt świetlny z płynną zmianą częstotliwości błysków. AVT720 A zawiera płytkę PCB 56×56 mm, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.

Wersja

Rozmiar

Dostępny

14,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 9,50 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Odroczone płatności. Kup teraz, zapłać za 30 dni

Kup teraz, zapłać później - 4 kroki

Przy wyborze formy płatności, wybierz PayPo jeżeli dokonujesz zakupu jako konsument.

PayPo opłaci twój rachunek w sklepie.
Na stronie PayPo sprawdź swoje dane i podaj pesel.

Po otrzymaniu zakupów decydujesz co ci pasuje, a co nie. Możesz zwrócić część albo całość zamówienia - wtedy zmniejszy się też kwota do zapłaty PayPo.

W ciągu 30 dni od zakupu płacisz PayPo za swoje zakupy bez żadnych dodatkowych kosztów. Jeśli chcesz, rozkładasz swoją płatność na raty.

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT720 A

Marka:

5903890030544

Biało-niebieski efekt LED - płytka PCB do AVT720

Płytka PCB do wykonania tranzystorowego mrygacza z dwiema białymi i dwiema niebieskimi diodami LED.

Naprzemienny efekt świetlny z modulowaną częstotliwością błysków

AVT720 to prosty mrygacz LED generujący efekt świetlny z użyciem dwóch białych i dwóch niebieskich diod. Diody migają naprzemiennie, a częstotliwość błysków zmienia się płynnie, dzięki czemu efekt nie jest jednostajny.

Praca układu opiera się na dwóch tranzystorowych multiwibratorach. Jeden przełącza pary diod LED, a drugi moduluje częstotliwość migania. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.

2× biała + 2× niebieska LED naprzemienny efekt świetlny oparty na czterech diodach

Miganie ze zmiennym tempem częstotliwość błysków jest modulowana przez drugi multiwibrator

PCB 56×56 mm kwadratowa płytka do montażu efektu LED w obudowie lub panelu

Skala trudności1/6

Szacowany czas montażu30 min

Karta techniczna
AVT720

Tranzystorowy efekt LED z dwiema białymi i dwiema niebieskimi diodami, płynną zmianą częstotliwości błysków i zasilaniem 9–15 V DC.

Kod projektu	AVT720
Wersja	A – płytka drukowana PCB
Typ układu	biało-niebieski mrygacz LED
Efekt świetlny	naprzemienne miganie dwóch par diod LED ze zmiennym tempem
Diody LED	2× biała, 2× niebieska
Układ pracy	tranzystorowe multiwibratory astabilne
Tranzystory	BC558 / BC557 oraz BC548 / BC547
Zasilanie	9–15 V DC
Pobór prądu	około 9 mA przy zasilaniu 9 V
Wymiary płytki PCB	56×56 mm

Pobierz dokumentację PDF

Wersja

AVT720 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.

Wykaz elementów

R1, R2, R4, R8, R9: 22 kΩ
R5: 4,7 kΩ
R3, R6: 100 kΩ
R7, R10: 470 Ω
C3, C4: 10 µF
C1, C2, C5: 100 µF
T1, T2: BC558 lub BC557
T3, T4: BC548 lub BC547
LED1, LED2: biała dioda LED
LED3, LED4: niebieska dioda LED
Złączka baterii 9 V 6F22

Notes

Układ można zasilać z baterii 9 V albo ze stabilizowanego zasilacza DC w zakresie 9–15 V.

Montaż należy rozpocząć od elementów najmniejszych. Elementy oznaczone biegunowością, szczególnie kondensatory elektrolityczne, tranzystory i diody LED, wymagają kontroli orientacji przed lutowaniem.

Prawidłowo zmontowany układ z działającymi elementami pracuje od razu po podłączeniu zasilania.

Uwaga: AVT720 jest efektem świetlnym do celów edukacyjnych i demonstracyjnych. Nie jest certyfikowanym urządzeniem sygnalizacyjnym do ruchu drogowego ani wyposażeniem pojazdu uprzywilejowanego. Przed użyciem należy sprawdzić lokalne przepisy oraz unikać zastosowań mogących wprowadzać innych uczestników ruchu w błąd.
