Biało-niebieski mrygacz LED 9–15V - KIT AVT 720

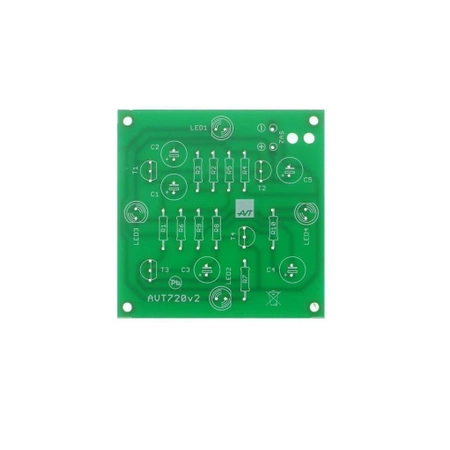

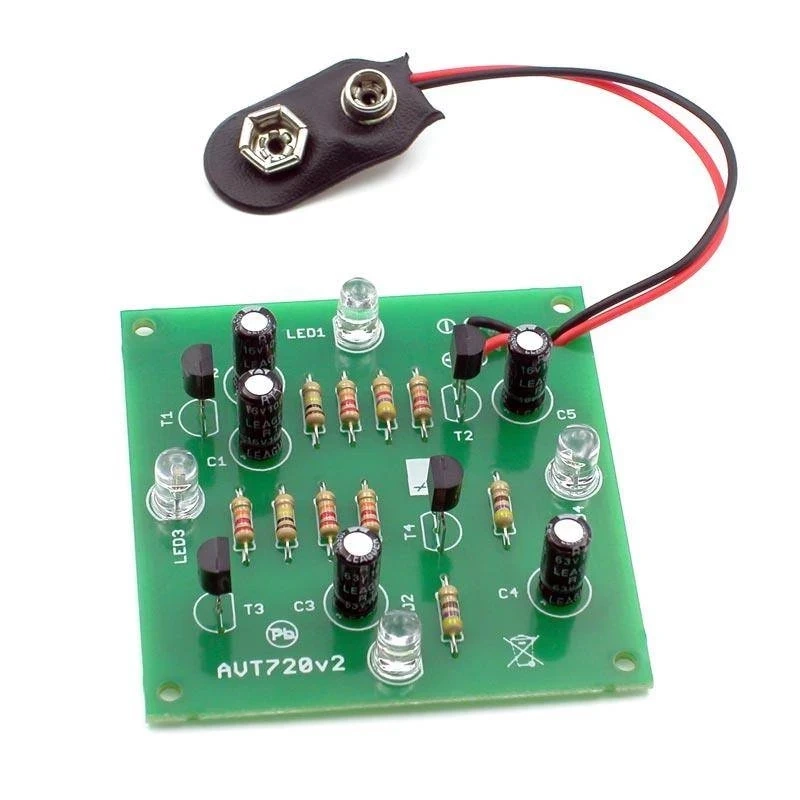

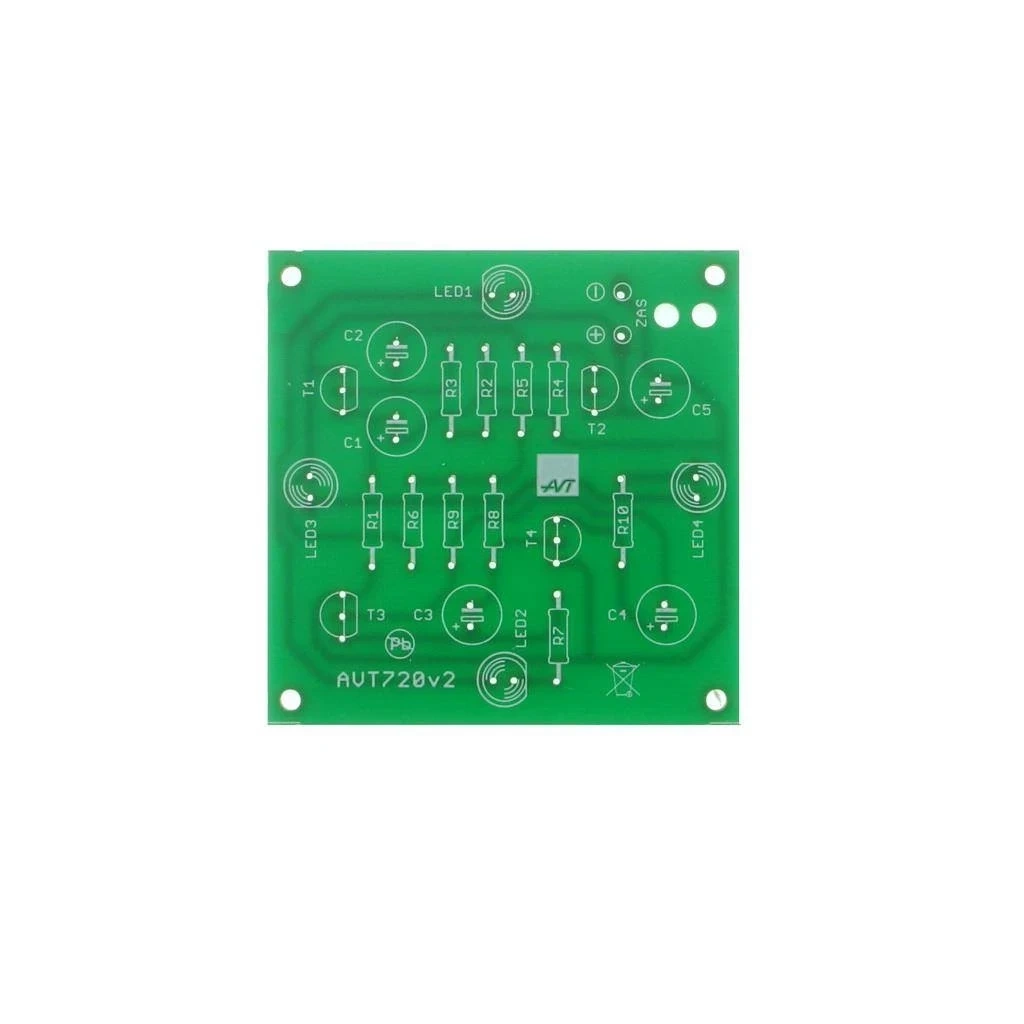

- Biało-niebieski mrygacz LED tworzy naprzemienny efekt świetlny ze zmienną częstotliwością błysków. AVT720 B to KIT DIY z płytką PCB i elementami do lutowania.
Biało-niebieski efekt LED - KIT DIY AVT720
Zestaw elementów do wykonania tranzystorowego mrygacza z dwiema białymi i dwiema niebieskimi diodami LED.
KIT dekoracyjnego mrygacza LED o zmiennym tempie błysków
AVT720 generuje biało-niebieski efekt świetlny z użyciem czterech diod LED. Pary diod migają naprzemiennie, a zmienna częstotliwość błysków daje dynamiczny efekt bez mikrokontrolera.
Układ jest zbudowany z tranzystorowych multiwibratorów astabilnych. Może być zasilany z baterii 9 V albo zasilacza stabilizowanego 9–15 V DC. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania efektu LED.
Karta techniczna
AVT720
KIT biało-niebieskiego mrygacza LED z czterema diodami, tranzystorowymi multiwibratorami i zasilaniem 9–15 V DC.
| Kod projektu | AVT720 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | biało-niebieski mrygacz LED |
| Efekt świetlny | naprzemienne miganie dwóch par diod LED ze zmiennym tempem |
| Diody LED | 2× biała, 2× niebieska |
| Układ pracy | tranzystorowe multiwibratory astabilne |
| Tranzystory | BC558 / BC557 oraz BC548 / BC547 |
| Zasilanie | 9–15 V DC |
| Pobór prądu | około 9 mA przy zasilaniu 9 V |
| Wymiary płytki PCB | 56×56 mm |
Wersja

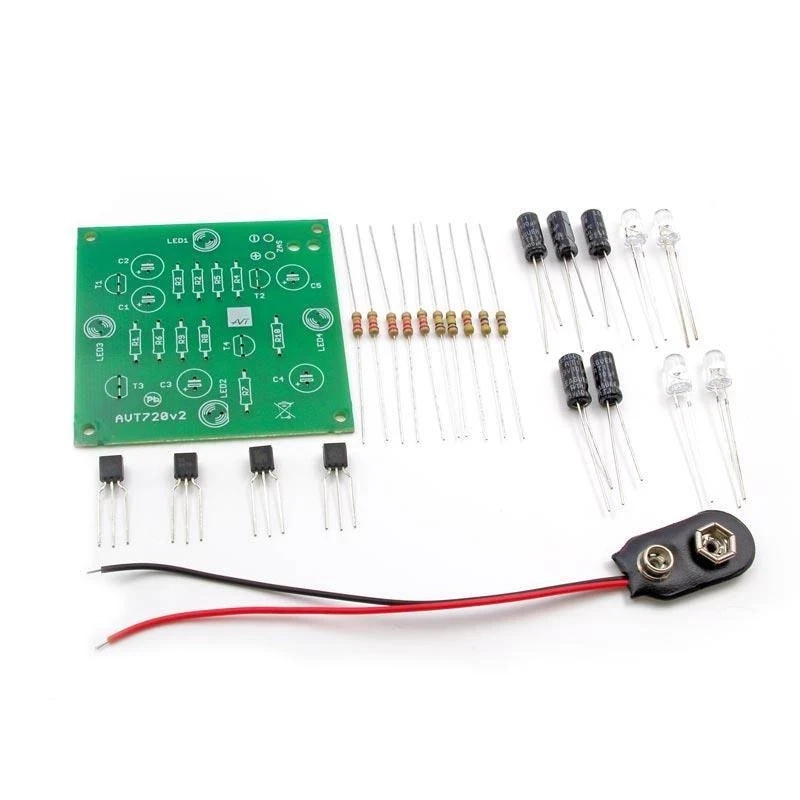

AVT720 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania biało-niebieskiego mrygacza LED.
Notes
Montaż należy prowadzić od elementów najmniejszych do największych, zaczynając od rezystorów.
Kondensatory elektrolityczne, tranzystory i diody LED muszą być wlutowane zgodnie z polaryzacją oraz oznaczeniami na PCB.
Po dokładnym sprawdzeniu montażu można podłączyć baterię 9 V albo stabilizowany zasilacz DC. Poprawnie wykonany układ od razu generuje efekt świetlny.
Uwaga: AVT720 nie jest certyfikowanym urządzeniem sygnalizacyjnym do ruchu drogowego ani wyposażeniem pojazdu uprzywilejowanego. Biało-niebieski efekt błyskowy należy stosować wyłącznie w sposób zgodny z przepisami i bez ryzyka wprowadzenia innych osób w błąd.
Najczęściej zadawane pytania
AVT720 B to KIT DIY z płytką PCB i elementami do lutowania biało-niebieskiego mrygacza LED.
Do wykonania dekoracyjnego efektu świetlnego z naprzemiennym miganiem dwóch białych i dwóch niebieskich diod LED.
Nie. Układ pracuje analogowo na tranzystorowych multiwibratorach.
Tak. Układ może pracować z baterią 9 V, a pobór prądu przy tym napięciu wynosi około 9 mA.
Zakres zasilania wynosi 9–15 V DC.
