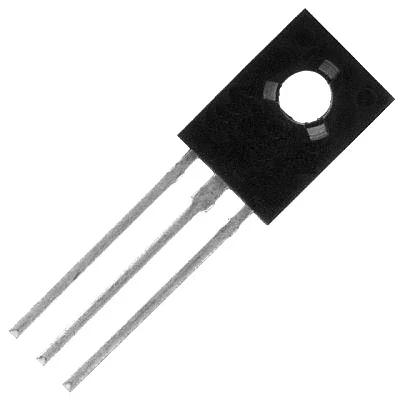

Tranzystor bipolarny BF469 typu NPN w obudowie TO-126

Element typu NPN o napięciu kolektor-emiter 250 V i prądzie kolektora 100 mA. Tranzystor bipolarny steruje się prądem bazy, a nie napięciem — to odróżnia go od tranzystora unipolarnego i decyduje o sposobie projektowania obwodu wejściowego.

Napięcie i prąd podane w specyfikacji to wartości graniczne, których nie wolno przekraczać nawet chwilowo. Przy pracy impulsowej i obciążeniu indukcyjnym warto przewidzieć zapas oraz diodę gaszącą, bo przepięcie po wyłączeniu potrafi przebić złącze.

Specyfikacja techniczna

• typ: tranzystor bipolarny
• polaryzacja: NPN
• napięcie kolektor-emiter: 250 V
• prąd kolektora: 100 mA
• moc strat: 1,8 W
• częstotliwość graniczna: 60MHz
• obudowa: TO-126
• montaż: przewlekany
