Bedlight - sterownik oświetlenia nocnego PIR 12 V - zlutowany KIT AVT 1996
- Zlutowany sterownik Bedlight do taśmy LED 12 V pod łóżkiem, półką lub schodkiem. AVT1996 C to układ do integracji z zasilaniem i oświetleniem.
Bedlight - sterownik oświetlenia nocnego PIR 12 V - zlutowany AVT1996
Zlutowany sterownik Bedlight do integracji z taśmą LED 12 V, zasilaczem i miejscem montażu czujki PIR.
Zlutowany sterownik nocnego podświetlenia LED

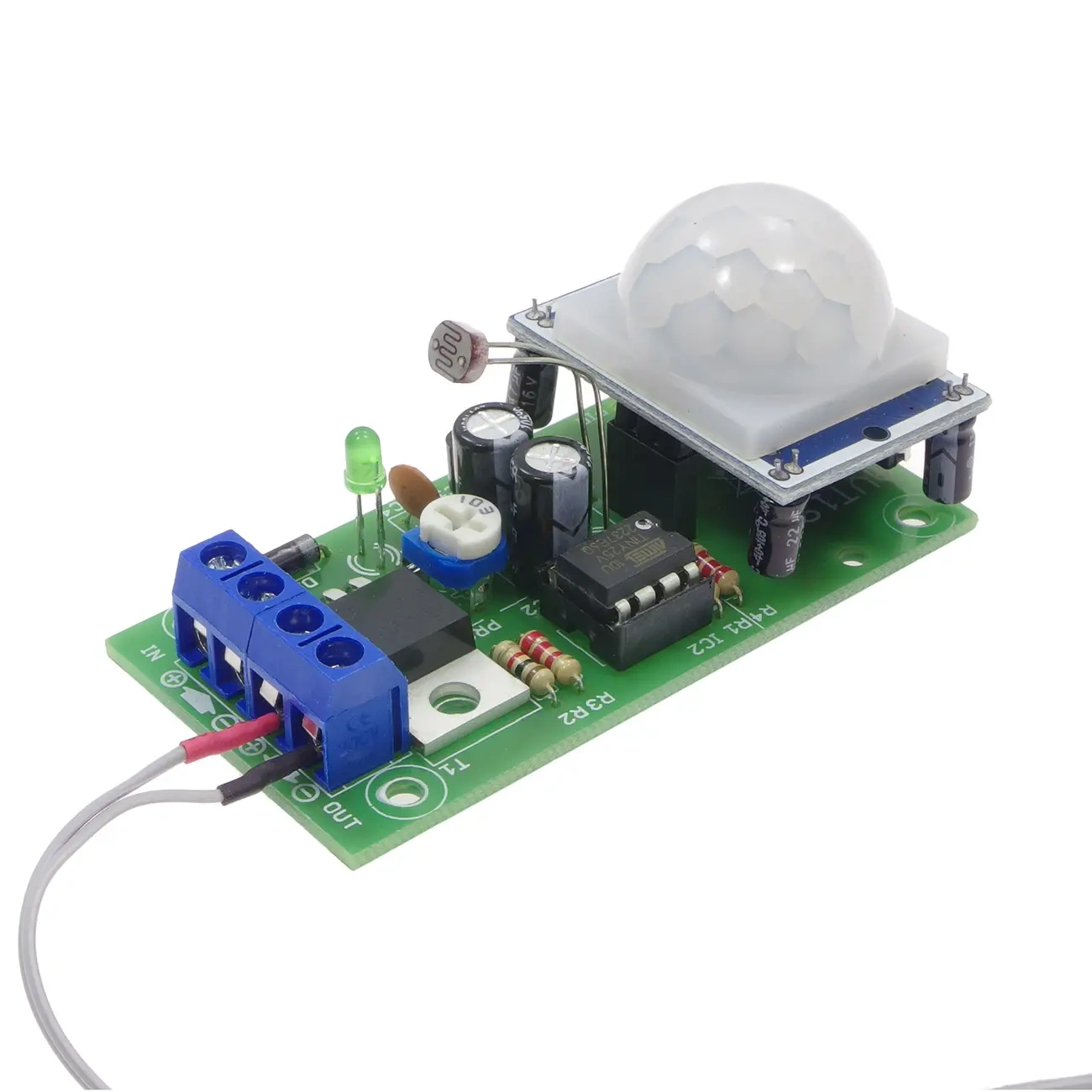

AVT1996 C to zlutowany sterownik Bedlight do automatycznego załączania taśmy LED po wykryciu ruchu. Sensor zmierzchu ogranicza działanie do słabych warunków oświetleniowych, a czujka PIR HC-SR501 reaguje na obecność osoby w pobliżu łóżka, półki, schodka lub strefy przejścia.
Po aktywacji światło płynnie się rozjaśnia, świeci przez czas ustawiony potencjometrem PR1, a następnie powoli gaśnie. Wersja C wymaga zasilacza 12 V DC, montażu taśmy LED i dobrania miejsca pracy czujki PIR. To zlutowany układ do integracji z oświetleniem, a nie kompletna lampka nocna w obudowie.
Karta techniczna
AVT1996
Zlutowany sterownik Bedlight do taśm LED 12 V z czujką ruchu PIR, czujnikiem zmierzchu, płynnym rozjaśnianiem i wygaszaniem.
| Kod projektu | AVT1996 |
| Wersja | C – zlutowany układ |
| Funkcja | sterownik oświetlenia nocnego Bedlight |
| Zasilanie | 12 V DC |
| Maksymalne obciążenie | 12 V / 5 A, ok. 60 W |
| Czas świecenia | ok. 15 s - 8 min, regulowany PR1 |
| Czujnik ruchu | PIR HC-SR501 |
| Zasięg PIR | do 7 m, kąt widzenia ok. 100° |
| Sensor zmierzchu | fotorezystor PH1 |
| Element wykonawczy | MOSFET IRL3705 lub podobny |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Płytka PCB | 34×67 mm |
Wersja

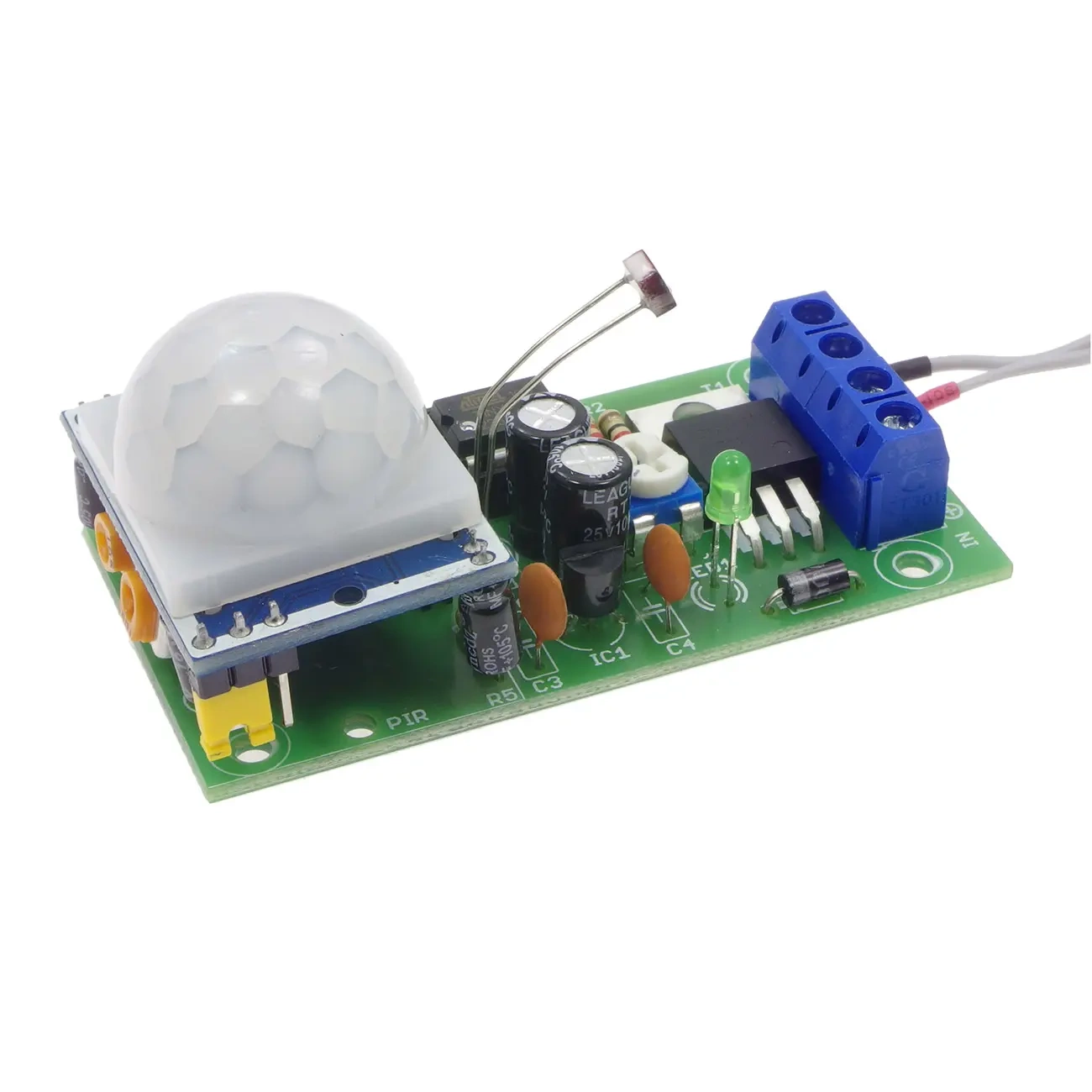

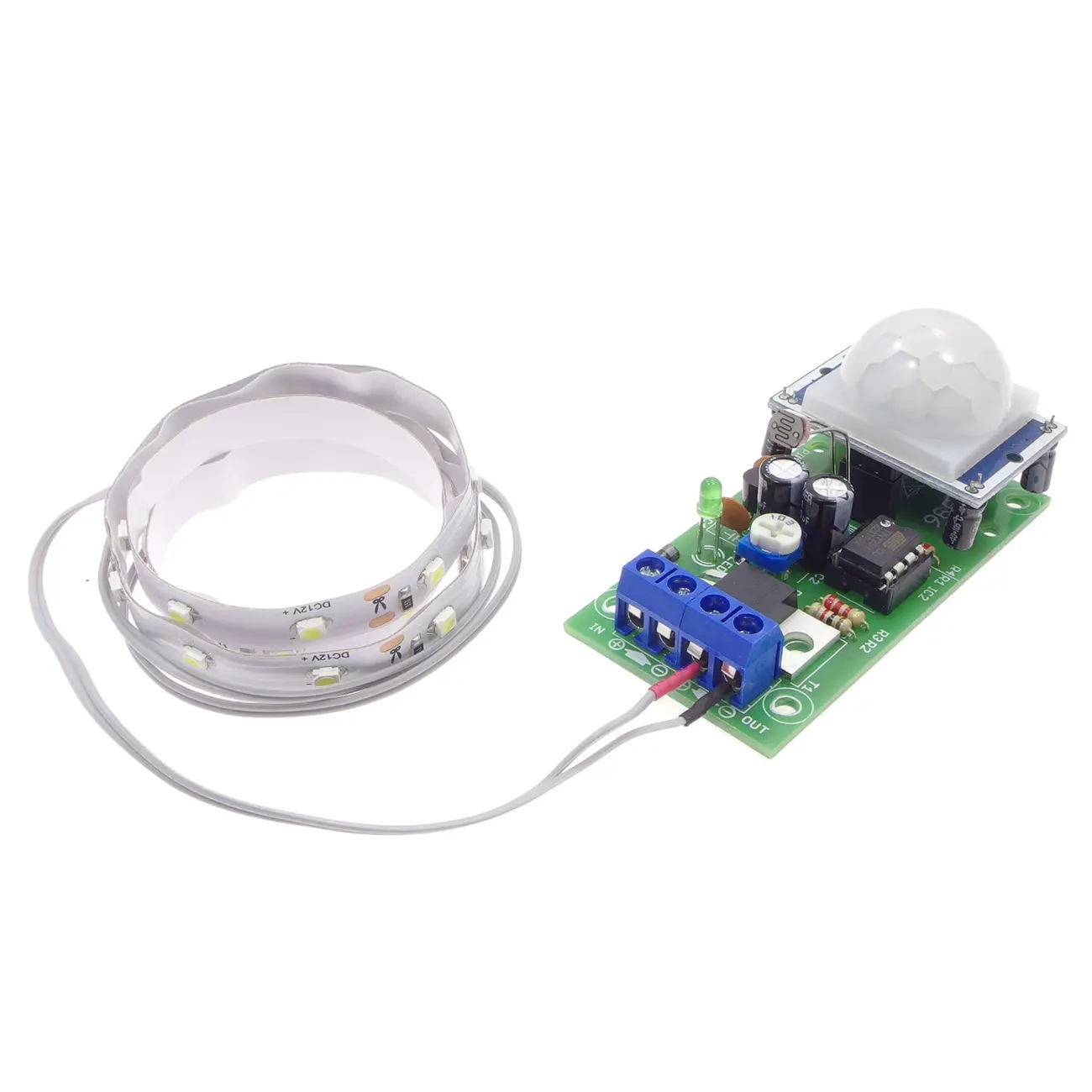

AVT1996 C – zlutowany układ. Wersja zawiera zmontowany sterownik z zaprogramowanym ATtiny25, czujką ruchu HC-SR501 ze złączem 3-pin, fotorezystorem PH1, MOSFET-em IRL3705 lub podobnym, stabilizatorem 78L05, diodą 1N4007, diodą LED, potencjometrem PR1 10 kΩ, złączami ARK2/500, rezystorami, kondensatorami oraz taśmą LED 50 cm z przewodem. Układ wymaga zasilacza 12 V DC i montażu w docelowym miejscu.
Notes
Sterownik montuje się między zasilaczem 12 V DC a taśmą LED. Zasilacz musi mieć wydajność prądową dopasowaną do podłączonego obciążenia.
Fotorezystor PH1 blokuje załączanie światła przy dobrych warunkach oświetleniowych.
Każde wykrycie ruchu rozpoczyna odliczanie czasu świecenia od początku.
Wersja C nie jest kompletną lampką nocną. Wymaga zasilacza, rozmieszczenia taśmy LED, ustawienia czujki PIR i montażu w docelowej aplikacji.
Uwaga: układ jest przeznaczony do taśm LED 12 V DC. Przed podłączeniem sprawdź polaryzację, pobór prądu taśmy LED i wydajność zasilacza.
Najczęściej zadawane pytania
AVT1996 C to zlutowany sterownik z ATtiny25, PIR HC-SR501, fotorezystorem, IRL3705, 78L05, złączami, elementami sterującymi i taśmą LED 50 cm.
Nie. To zlutowany układ do integracji. Wymaga zasilacza 12 V, montażu taśmy LED i dobrania miejsca pracy czujki PIR.
Światło włącza się po wykryciu ruchu, ale tylko przy słabych warunkach oświetleniowych wykrytych przez fotorezystor.
Około 15 sekund do 8 minut, ustawiane potencjometrem PR1.
Taśmę LED 12 V o poborze prądu do 5 A, czyli do około 60 W.
