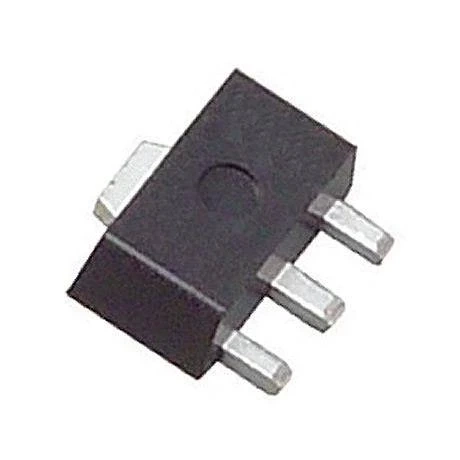

Tranzystor bipolarny BCX51 typu PNP w obudowie SOT-89

Element typu PNP o napięciu kolektor-emiter 45 V i prądzie kolektora 1 A. Tranzystor bipolarny steruje się prądem bazy, nie napięciem — obwód wejściowy projektuje się więc pod prąd, a nie pod poziom logiczny.

Napięcie i prąd w specyfikacji to wartości graniczne, których nie wolno przekraczać nawet chwilowo. Przy obciążeniu indukcyjnym warto przewidzieć diodę gaszącą, bo przepięcie po wyłączeniu potrafi przebić złącze.

Specyfikacja techniczna

• typ: tranzystor bipolarny
• polaryzacja: PNP
• napięcie kolektor-emiter: 45 V
• prąd kolektora: 1 A
• moc strat: 1,3 W
• wzmocnienie prądowe hFE: 40-250
• częstotliwość graniczna: 50 MHz
• obudowa: SOT-89
• montaż: powierzchniowy
