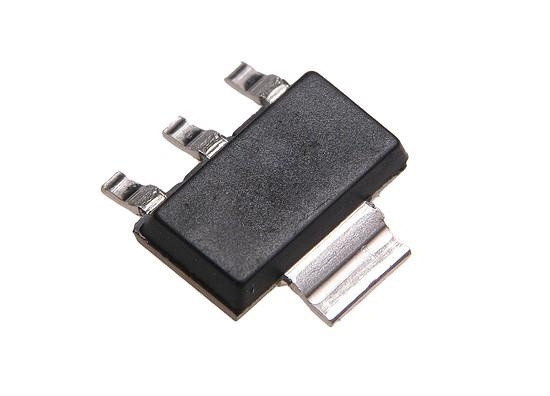

Tranzystor bipolarny BCP56 typu NPN w obudowie SOT-223

Element typu NPN o napięciu kolektor-emiter 80 V i prądzie kolektora 1 A. Tranzystor bipolarny steruje się prądem bazy, nie napięciem — obwód wejściowy projektuje się więc pod prąd, a nie pod poziom logiczny.

Napięcie i prąd w specyfikacji to wartości graniczne, których nie wolno przekraczać nawet chwilowo. Przy obciążeniu indukcyjnym warto przewidzieć diodę gaszącą, bo przepięcie po wyłączeniu potrafi przebić złącze.

Specyfikacja techniczna

• typ: tranzystor bipolarny
• polaryzacja: NPN
• napięcie kolektor-emiter: 80 V
• prąd kolektora: 1 A
• moc strat: 1,5 W
• wzmocnienie prądowe hFE: 40-250
• częstotliwość graniczna: 125 MHz
• obudowa: SOT-223
• montaż: powierzchniowy
