Tranzystor bipolarny BC817 typu NPN w obudowie SMD

Element typu NPN o napięciu kolektor-emiter 45 V i prądzie kolektora 500 mA. Tranzystor bipolarny steruje się prądem bazy, nie napięciem — obwód wejściowy projektuje się więc pod prąd, a nie pod poziom logiczny.

Napięcie i prąd w specyfikacji to wartości graniczne, których nie wolno przekraczać nawet chwilowo. Przy obciążeniu indukcyjnym warto przewidzieć diodę gaszącą, bo przepięcie po wyłączeniu potrafi przebić złącze.

Specyfikacja techniczna

• typ: tranzystor bipolarny
• polaryzacja: NPN
• napięcie kolektor-emiter: 45 V
• prąd kolektora: 500 mA
• moc strat: 0,25 W
• częstotliwość graniczna: 100MHz

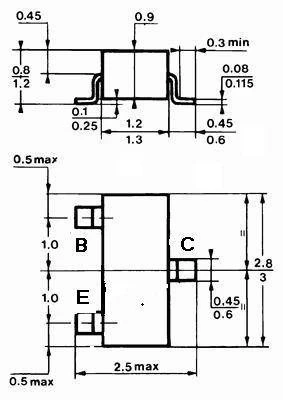

• obudowa: SMD
• montaż: powierzchniowy
