Bateryjny sygnalizator optyczny 6×LED 9V z efektem rozbłysku - zlutowany KIT AVT 791
- Błyskacz LED emituje silne impulsy światła z płynnym gaśnięciem, działa do 72 h z baterii 9 V i daje widoczność 360°. AVT791 C to zlutowany układ do podłączenia baterii 9 V i montażu.
Błyskacz LED 360° - zlutowany sygnalizator AVT791
Zlutowany układ bateryjnego sygnalizatora optycznego z sześcioma czerwonymi LED, płynnym wygaszaniem i zasilaniem 9 V.
Zlutowany układ do silnych impulsów świetlnych

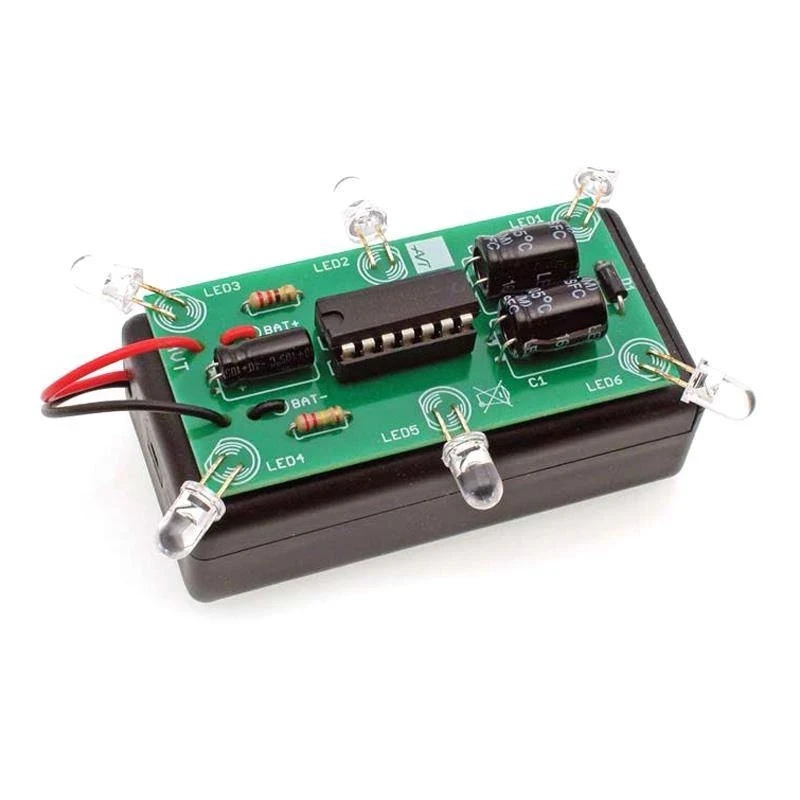

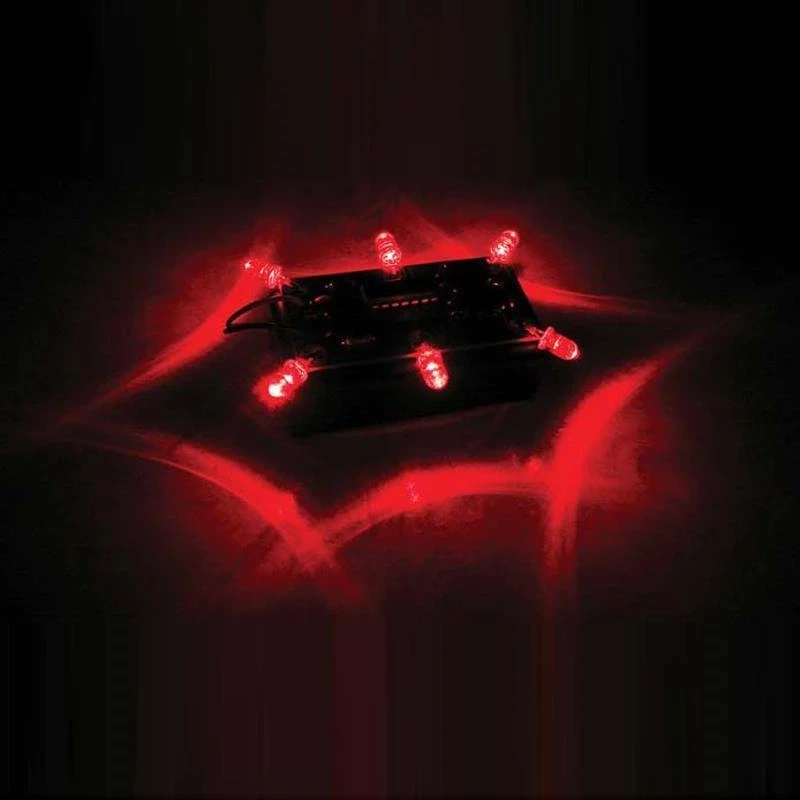

AVT791 C to zlutowany sygnalizator optyczny z sześcioma czerwonymi diodami LED. Układ generuje krótki, mocny rozbłysk, a następnie płynnie wygasza światło przez około sekundę.
Zasilanie z baterii 9 V 6F22 i średni pobór około 5 mA pozwalają uzyskać długi czas pracy, a ułożenie diod zapewnia widoczność 360°. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia baterii, zabezpieczenia i integracji w obudowie, etui albo aplikacji sygnalizacyjnej.
Karta techniczna
AVT791
Zlutowany sygnalizator optyczny LED z przetwornicą pojemnościową, układem 40106, sześcioma czerwonymi LED i zasilaniem bateryjnym 9 V.
| Kod projektu | AVT791 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | bateryjny sygnalizator optyczny LED |
| Źródło światła | 6 ultrajasnych czerwonych diod LED 5 mm |
| Efekt świetlny | szybki rozbłysk i powolne gaśnięcie |
| Widoczność światła | 360° |
| Układ sterujący | 40106, generator RC i bufor CMOS |
| Zasilanie | 9 V DC, bateria 6F22 |
| Średni pobór prądu | około 5 mA przy 9 V |
| Czas pracy | do 72 godzin (na baterii ok 500mAh) |
| Wymiary płytki PCB | 30×60 mm |
Wersja
AVT791 C – zlutowany układ. Wersja zawiera zmontowany bateryjny sygnalizator optyczny 6×LED przeznaczony do poprawnego podłączenia zasilania 9 V, zabezpieczenia i integracji w obudowie, etui albo aplikacji sygnalizacyjnej.
Notes
AVT791 C wymaga podłączenia baterii 9 V 6F22. Najwygodniejszy jest koszyk baterii z wbudowanym miniaturowym wyłącznikiem.
Do pracy na zewnątrz układ należy zabezpieczyć przed wodą. Można zastosować lakier izolacyjny, żywicę lub szczelne etui, pozostawiając diody LED dobrze widoczne.
Charakter błysku zależy od kondensatorów C1 i C2, a częstotliwość powtarzania impulsów od elementów R1 i C3.
Obudowa powinna chronić elektronikę i baterię przed zwarciem, wilgocią oraz naprężeniem przewodów zasilających.
Uwaga: AVT791 C nie jest samodzielnym certyfikowanym urządzeniem ostrzegawczym ani obowiązkowym oświetleniem rowerowym. To zlutowany układ do poprawnego zasilenia, zabezpieczenia i montażu w docelowej aplikacji.
Najczęściej zadawane pytania
AVT791 C to zlutowany układ sygnalizatora optycznego 6×LED do podłączenia baterii 9 V i montażu w obudowie lub etui.
Do hobbystycznego sygnalizatora optycznego, efektu świetlnego, zabawki, wskaźnika obecności albo dodatkowego światła widoczności przy plecaku.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego zasilenia, zabezpieczenia i montażu w docelowej aplikacji.
Nie. Efekt błysku realizuje układ 40106 i elementy RC.
Podstawowe zasilanie to bateria 9 V 6F22, najlepiej w koszyku z włącznikiem.
