Bateryjny sygnalizator optyczny 6×LED 9V z efektem rozbłysku- KIT AVT 791
- Błyskacz LED emituje silne impulsy światła z płynnym gaśnięciem, działa do 72 h z baterii 9 V i daje widoczność 360°. AVT791 B to KIT DIY z płytką PCB i elementami do lutowania THT.
Błyskacz LED 360° - KIT do samodzielnego montażu AVT791
Zestaw elementów do wykonania bateryjnego sygnalizatora optycznego z sześcioma czerwonymi LED i efektem płynnego wygaszania.
KIT błyskacza LED z dookólnym sygnałem świetlnym

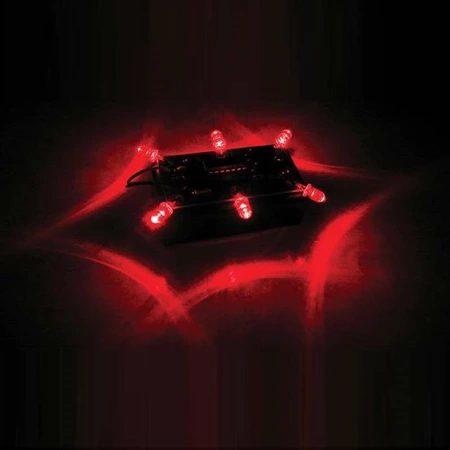

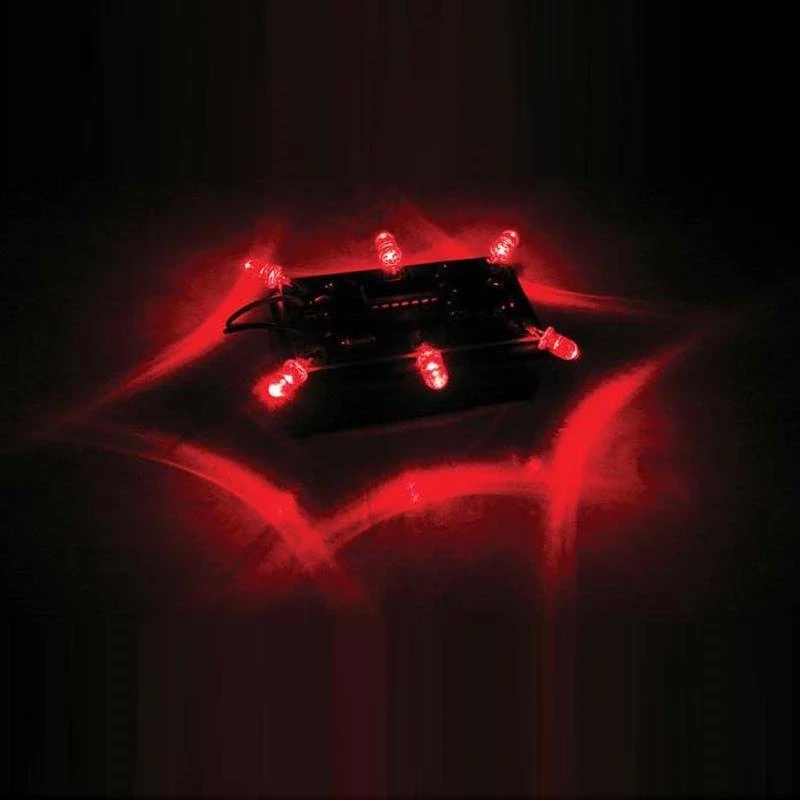

AVT791 B pozwala zbudować sygnalizator optyczny, który co kilka sekund generuje silny rozbłysk. Jasność sześciu czerwonych diod LED nie gaśnie nagle, tylko płynnie opada, co daje czytelny i charakterystyczny efekt świetlny.

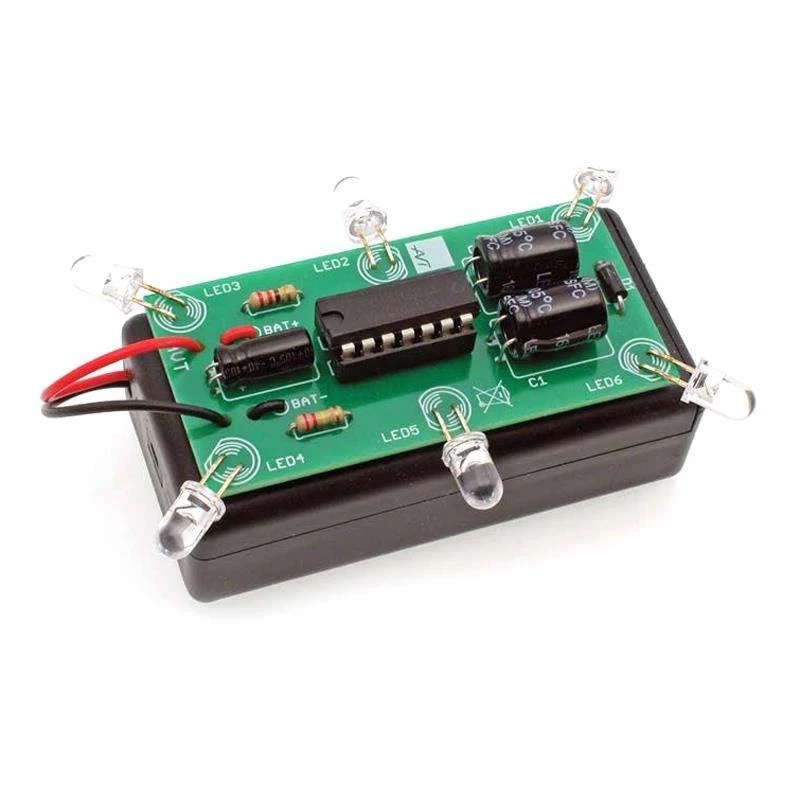

Układ zasilany jest z baterii 9 V 6F22, a rozmieszczenie diod zapewnia widoczność światła w zakresie 360°. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania bateryjnego sygnalizatora optycznego.
Karta techniczna
AVT791
KIT bateryjnego sygnalizatora optycznego z przetwornicą pojemnościową, układem 40106, sześcioma czerwonymi LED i koszykiem baterii 9 V z włącznikiem.
| Kod projektu | AVT791 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | bateryjny sygnalizator optyczny LED |
| Źródło światła | 6 ultrajasnych czerwonych diod LED 5 mm |
| Efekt świetlny | szybki rozbłysk i powolne gaśnięcie |
| Widoczność światła | 360° |
| Układ sterujący | 40106, generator RC i bufor CMOS |
| Zasilanie | 9 V DC, bateria 6F22 |
| Średni pobór prądu | około 5 mA przy 9 V |
| Czas pracy | do 72 godzin (na baterii ok 500mAh) |

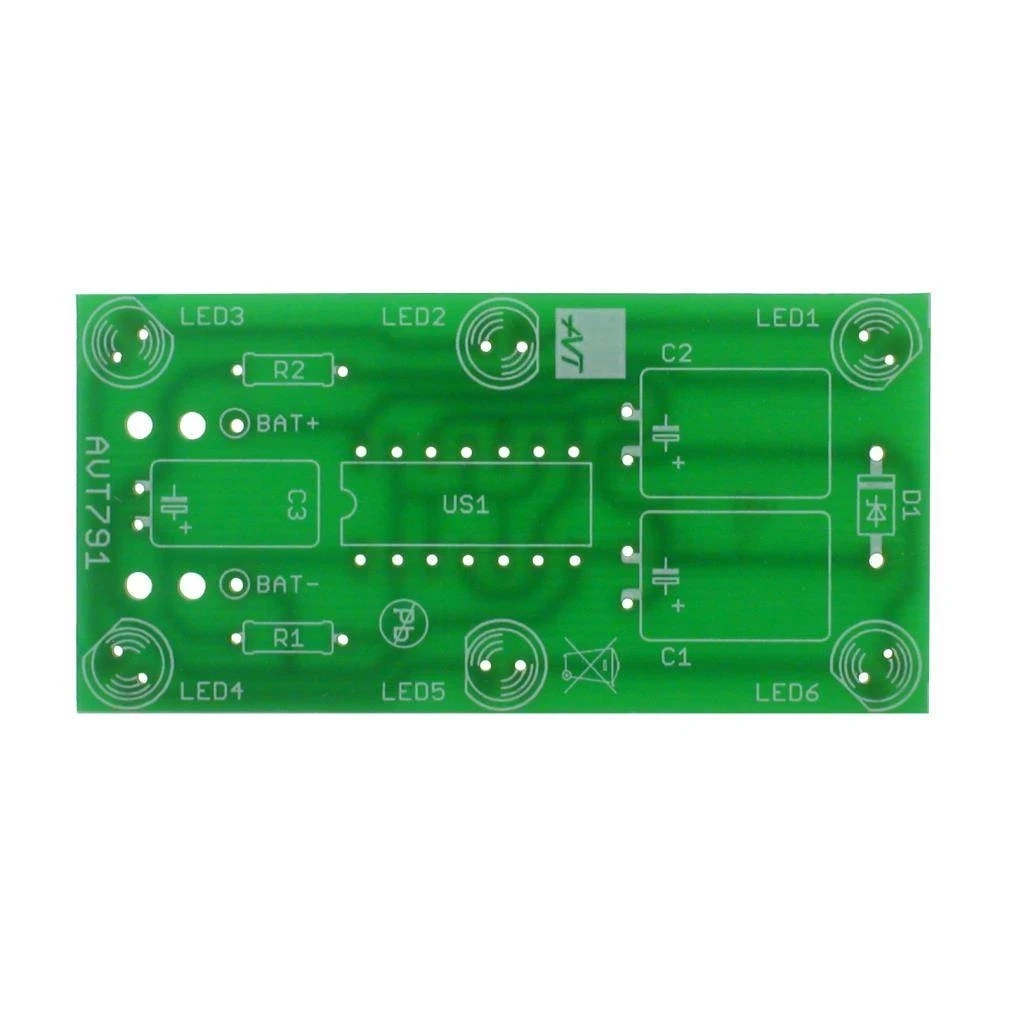

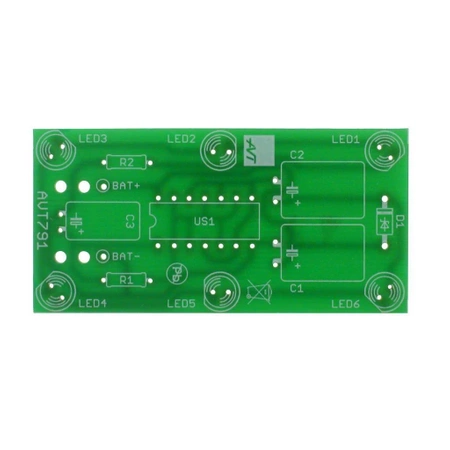

| Wymiary płytki PCB | 30×60 mm |
Wersja

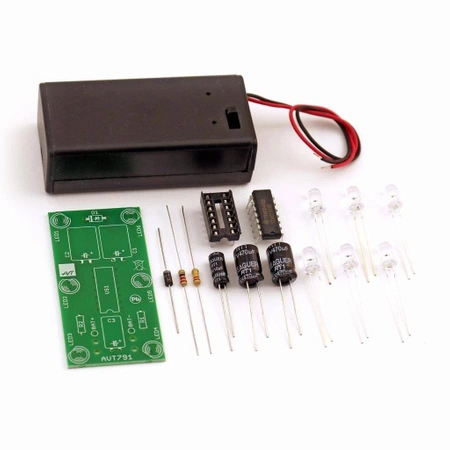

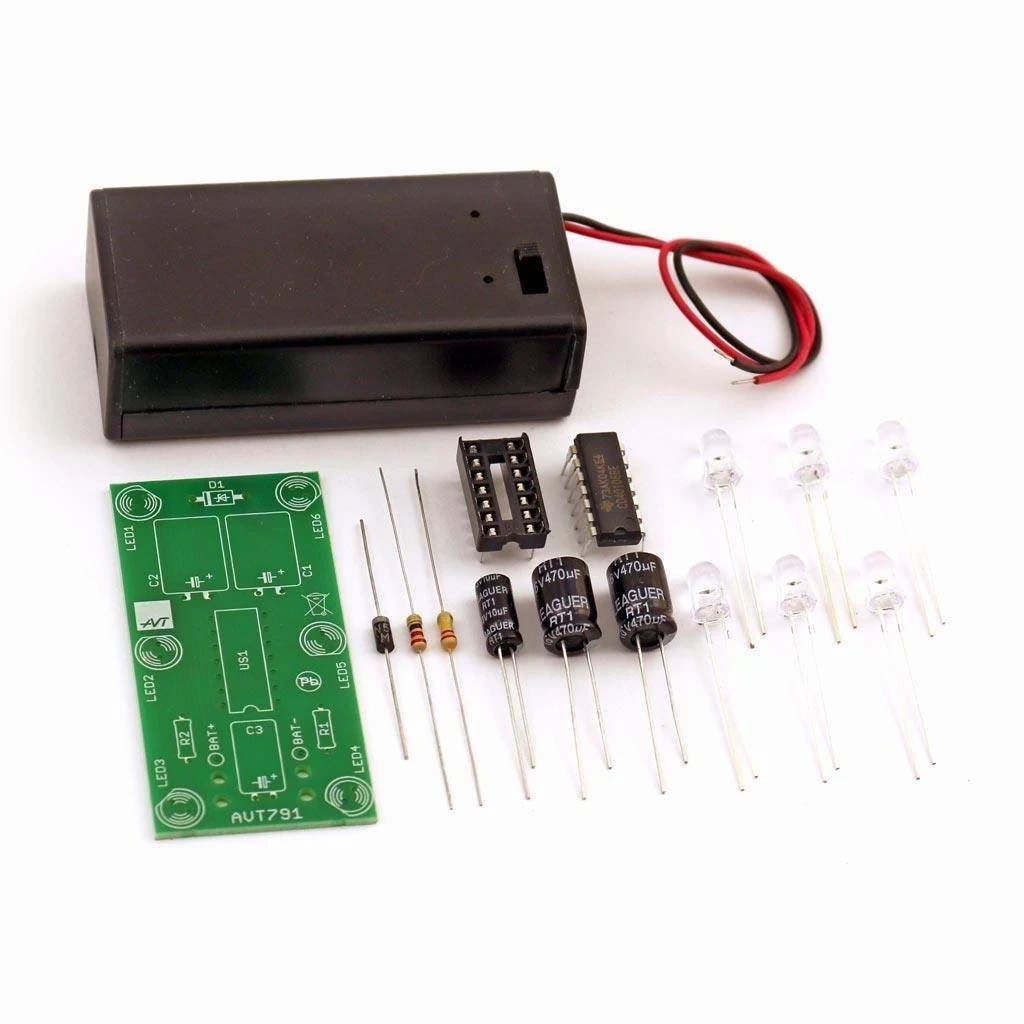

AVT791 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania bateryjnego sygnalizatora optycznego 6×LED.
Notes
Wszystkie elementy są przewlekane, co ułatwia montaż. Elementy oznaczone biegunowością trzeba wlutować zgodnie z nadrukiem na płytce.
Zestaw działa po poprawnym zmontowaniu i nie wymaga strojenia. Typowy czas powtarzania błysków wynosi około 2,5 s, ale może się różnić zależnie od egzemplarza układu 40106.
Zastosowanie innych diod LED lub innego napięcia zasilania może wymagać zmiany liczby diod w łańcuchu albo korekty warunków zasilania.
Do pracy w wilgoci lub deszczu płytkę należy zabezpieczyć lakierem izolacyjnym, żywicą albo szczelną obudową, pozostawiając diody dobrze widoczne.
Uwaga: AVT791 B jest zestawem do samodzielnego montażu i nie jest certyfikowanym światłem ostrzegawczym ani obowiązkowym oświetleniem rowerowym. Przed użyciem na zewnątrz wymaga odpowiedniego zabezpieczenia elektroniki.
Najczęściej zadawane pytania
AVT791 B to KIT DIY z płytką PCB i elementami do lutowania bateryjnego sygnalizatora optycznego 6×LED.
Do efektu świetlnego, hobbystycznego błyskacza, wskaźnika obecności, zabawki albo dodatkowej sygnalizacji widoczności przy plecaku.
Nie. Układ pracuje sprzętowo na 40106 i elementach RC.
Tak. C2 wpływa na siłę impulsu świetlnego, a R1 i C3 na częstotliwość powtarzania błysków.
Podstawowe zasilanie to bateria 9 V 6F22 w koszyku z włącznikiem.
