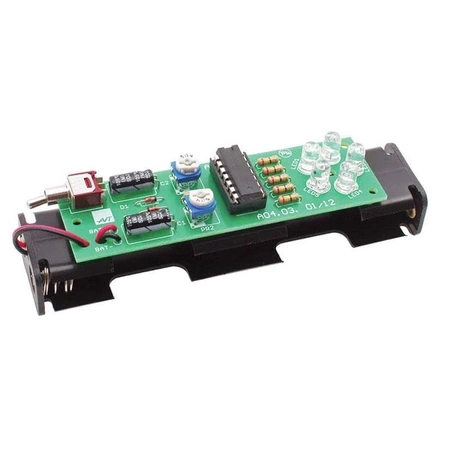

Bateryjny sygnalizator optyczny 5×LED 6V z regulacją błysku - zlutowany KIT AVT 790
- Energooszczędna mrygałka 5×LED daje widoczny z daleka sygnał świetlny z regulacją błysku i przerwy. AVT790 C to zlutowany układ do podłączenia 4 baterii AA i montażu.
Sygnalizator optyczny LED z regulacją błysku - zlutowany układ AVT790
Zlutowana mrygałka LED do podłączenia zasilania 4×AA i montażu w obudowie, zabawce, reklamie lub lekkim sygnalizatorze.
Zlutowany moduł 5×LED do sygnalizacji optycznej

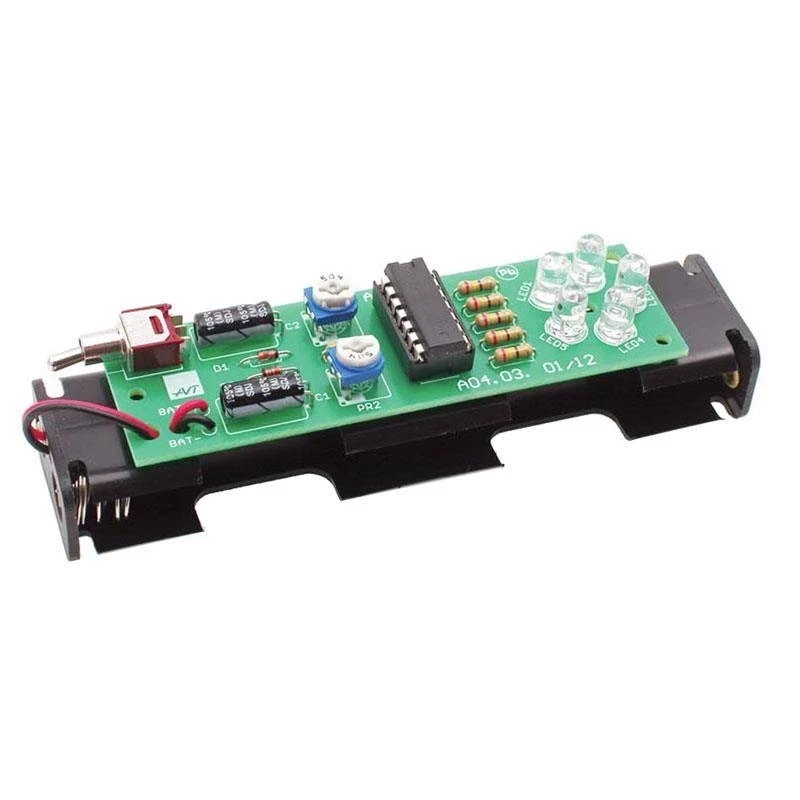

AVT790 C to zlutowana mrygałka z pięcioma ultrajasnymi czerwonymi diodami LED. Układ generuje przerywany sygnał świetlny widoczny z dużej odległości, przy bardzo małym średnim poborze prądu.
Potencjometry PR1 i PR2 pozwalają ustawić czas świecenia oraz czas przerwy. Wersja C zawiera zlutowany układ przeznaczony do poprawnego podłączenia zasilania, zabezpieczenia i integracji w obudowie, zabawce, reklamie świetlnej albo aplikacji sygnalizacyjnej.
Karta techniczna
AVT790
Zlutowana energooszczędna mrygałka LED z układem 40106, pięcioma czerwonymi LED, regulacją błysku i przerwy oraz zasilaniem z koszyczka 4×AA.
| Kod projektu | AVT790 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | energooszczędny sygnalizator optyczny LED |
| Źródło światła | 5 ultrajasnych czerwonych diod LED 5 mm |
| Regulacja | niezależna regulacja czasu błysku i czasu przerwy |
| Zakres czasu | około 0,2–6 s dla stanów generatora |
| Układ sterujący | 40106 z inwerterami Schmitta |
| Zasilanie podstawowe | 6 V DC, koszyczek 4×AA |
| Możliwy zakres zasilania | 3–15 V DC po dobraniu rezystorów LED |
| Średni pobór prądu | znacznie poniżej 1 mA |
| Wymiary płytki PCB | 85×25 mm |
Wersja
AVT790 C – zlutowany układ. Wersja zawiera zmontowaną energooszczędną mrygałkę LED przeznaczoną do poprawnego podłączenia zasilania, zabezpieczenia i integracji w obudowie, zabawce, reklamie świetlnej albo aplikacji sygnalizacyjnej.
Notes
AVT790 C wymaga podłączenia zasilania 6 V DC, najlepiej z koszyczka 4×AA. Możliwa jest praca z innym napięciem po dobraniu rezystorów LED do zastosowanych diod.
Czas błysku i przerwy można ustawić potencjometrami PR1 i PR2. Daje to możliwość dobrania spokojnej sygnalizacji albo szybszego migania.
Przełącznik SW1 pozwala wyłączyć układ bez wyjmowania baterii z koszyczka.
Obudowa lub mocowanie powinny zabezpieczać płytkę przed zwarciem, wilgocią i naprężeniem przewodów baterii.
Uwaga: AVT790 C nie jest samodzielnym certyfikowanym urządzeniem ostrzegawczym ani obowiązkowym oświetleniem rowerowym. To zlutowany układ elektroniczny do poprawnego zasilenia, zabezpieczenia i montażu w docelowej aplikacji.
Najczęściej zadawane pytania
AVT790 C to zlutowana mrygałka 5×LED do podłączenia zasilania i montażu w obudowie, zabawce, reklamie świetlnej albo aplikacji sygnalizacyjnej.
Do prostego sygnalizatora optycznego, wskaźnika pracy, efektu w zabawce, reklamy świetlnej, lampki piechura lub hobbystycznej lampki rowerowej.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego zasilenia, zabezpieczenia i montażu w docelowej obudowie.
Nie. Układ działa sprzętowo na 40106 i elementach RC.
Podstawowe zasilanie to 6 V DC z koszyczka 4×AA. Możliwa jest praca z 3–15 V DC po dobraniu rezystorów LED.
