- Energooszczędna mrygałka 5×LED działa jako widoczny z daleka sygnalizator, lampka rowerowa lub wskaźnik pracy. AVT790 A zawiera płytkę PCB, a elementy należy skompletować osobno.
Sygnalizator optyczny LED z regulacją błysku - płytka PCB do AVT790

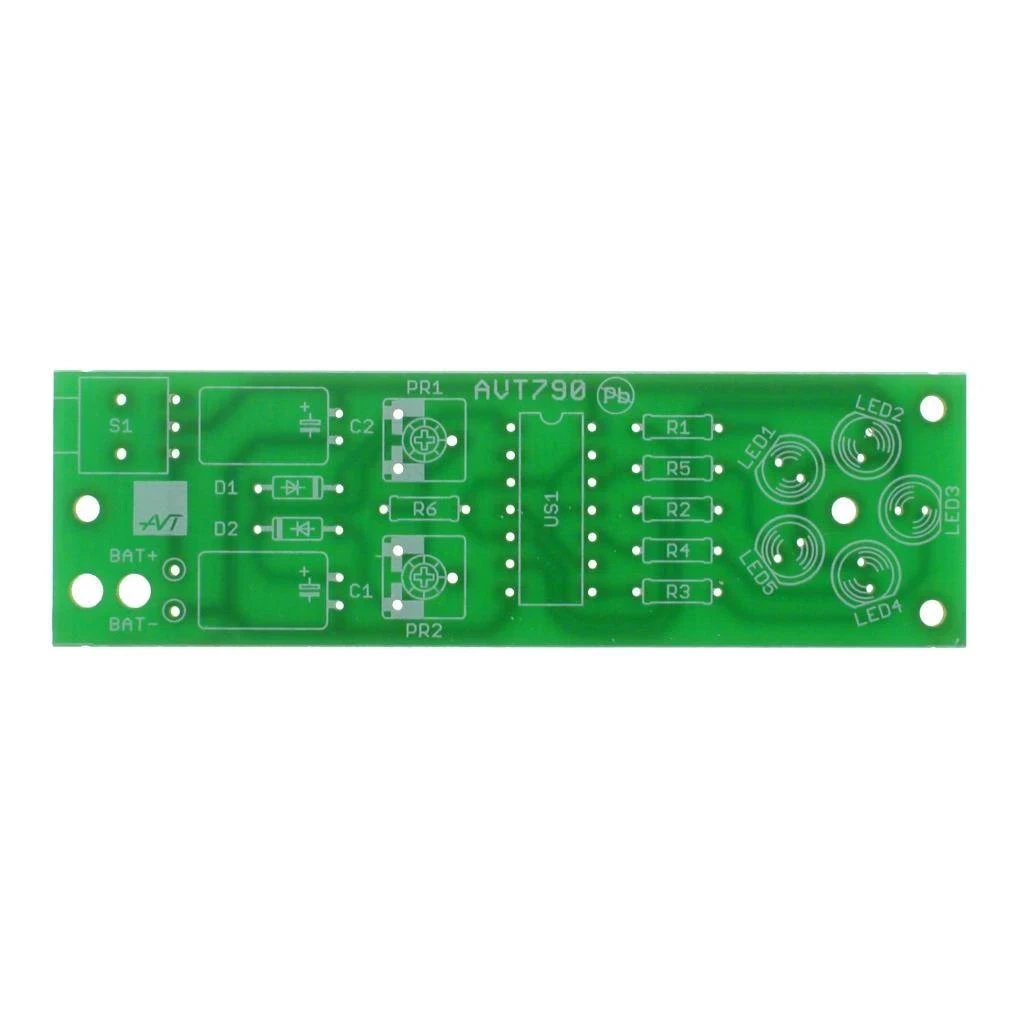

Płytka PCB do wykonania energooszczędnej mrygałki z pięcioma ultrajasnymi diodami LED i regulacją czasu świecenia oraz przerwy.
Mały sygnalizator widoczny z dużej odległości
AVT790 to energooszczędna mrygałka LED z pięcioma ultrajasnymi czerwonymi diodami. Układ może pracować jako wskaźnik działania urządzenia, światło ostrzegawcze, lampka rowerowa, lampka piechura, element reklamy świetlnej albo efekt w zabawce.
Generator na układzie 40106 steruje buforem wyjściowym dla pięciu LED. Dwa potencjometry pozwalają niezależnie regulować czas błysku i czas przerwy, a średni pobór prądu jest znacznie mniejszy niż 1 mA. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT790
Energooszczędna mrygałka LED z generatorem na 40106, pięcioma czerwonymi diodami LED, regulacją błysku i przerwy oraz zasilaniem z 4 baterii AA.
| Kod projektu | AVT790 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | energooszczędny sygnalizator optyczny LED |
| Źródło światła | 5 ultrajasnych czerwonych diod LED 5 mm |
| Regulacja | niezależna regulacja czasu błysku i czasu przerwy |
| Zakres czasu | około 0,2–6 s dla stanów generatora |
| Układ sterujący | 40106 z inwerterami Schmitta |
| Zasilanie podstawowe | 6 V DC, koszyczek 4×AA |
| Możliwy zakres zasilania | 3–15 V DC po dobraniu rezystorów LED |
| Średni pobór prądu | znacznie poniżej 1 mA |
| Wymiary płytki PCB | 85×25 mm |
Wersja
AVT790 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1–R5: 240 Ω
- R6: 4,7 kΩ
- PR1, PR2: potencjometr montażowy 500 kΩ
- C1, C2: 22 µF
- D1, D2: 1N4148
- LED1–LED5: czerwona dioda LED 5 mm
- U1: 40106 + podstawka
- SW1: SMTS102
- BAT: koszyk baterii 4×AA
Notes
PR1 i PR2 pozwalają ustawić charakter migania: jeden potencjometr wpływa na czas błysku, drugi na czas przerwy.
Podstawowe zasilanie to 6 V z czterech baterii AA. Przy innym napięciu zasilania albo innych kolorach LED należy dobrać wartości rezystorów R1–R5.
Koszyk baterii można przymocować do płytki taśmą dwustronną, opaskami zaciskowymi albo wykorzystać otwory montażowe do innego sposobu mocowania.
Podczas montażu trzeba zwrócić uwagę na polaryzację diod D1, D2, LED1–LED5, kondensatorów C1 i C2 oraz prawidłowe ułożenie układu 40106 w podstawce.
Uwaga: AVT790 jest prostym sygnalizatorem optycznym do zastosowań edukacyjnych, demonstracyjnych i hobbystycznych. Nie zastępuje certyfikowanego oświetlenia ostrzegawczego ani obowiązkowego oświetlenia rowerowego.
Najczęściej zadawane pytania
AVT790 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do prostego sygnalizatora optycznego, wskaźnika pracy urządzenia, efektu w zabawce, reklamie świetlnej albo jako hobbystycznej lampki ostrzegawczej.
Nie. Miganie realizuje układ 40106 z generatorem RC i buforem dla pięciu diod LED.
Tak. Potencjometry PR1 i PR2 pozwalają niezależnie ustawić czas błysku i czas przerwy.
Podstawowe zasilanie to 6 V DC z koszyczka 4×AA. Możliwa jest praca z 3–15 V DC po dobraniu rezystorów LED.
