Bateryjny sygnalizator optyczny 5×LED 6V z regulacją błysku - KIT AVT 790
- Energooszczędna mrygałka 5×LED ma regulowany czas błysku i przerwy, działa z 4 baterii AA i pobiera poniżej 1 mA. AVT790 B to KIT DIY z płytką PCB i elementami do lutowania.

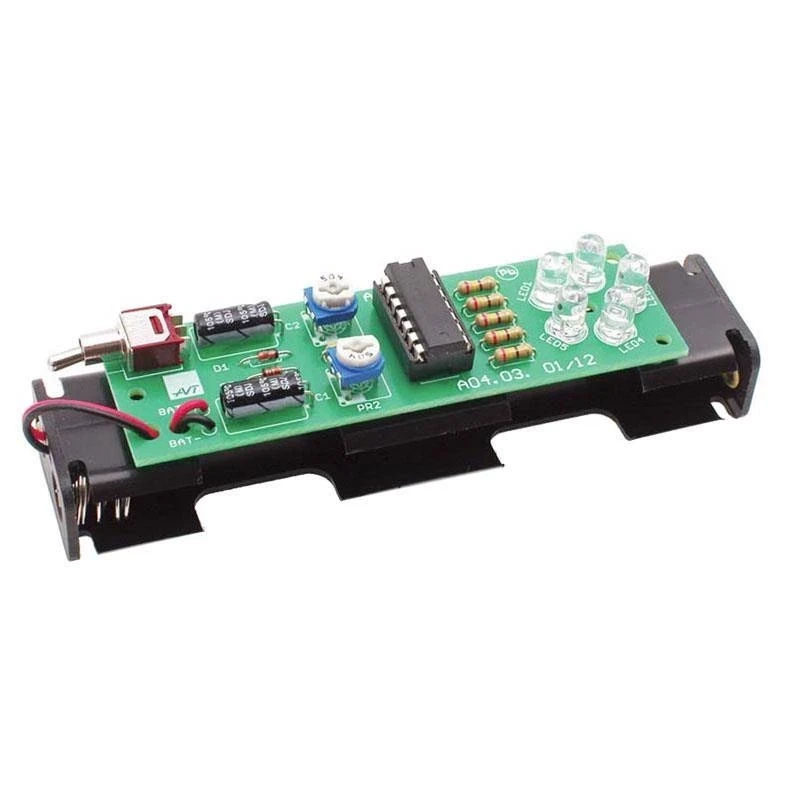

Sygnalizator optyczny LED z regulacją błysku - KIT DIY AVT790

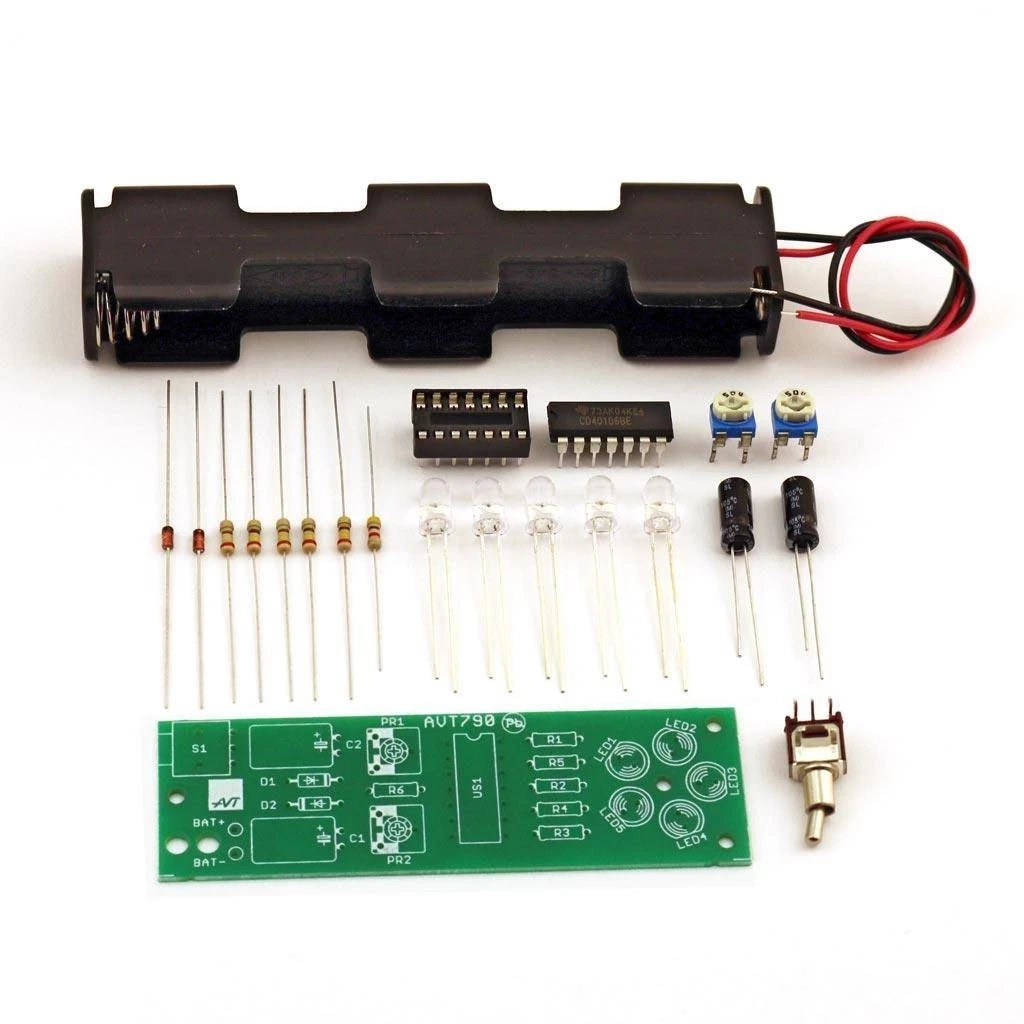

Zestaw elementów do wykonania energooszczędnej mrygałki LED z pięcioma czerwonymi diodami i zasilaniem 4×AA.
KIT sygnalizatora LED o bardzo małym poborze prądu
AVT790 pozwala zbudować prosty sygnalizator optyczny z pięcioma ultrajasnymi diodami LED. Światło jest widoczne z dużej odległości, a mały średni pobór prądu umożliwia długą pracę z baterii.
Układ sprawdzi się jako migający wskaźnik pracy, efekt w zabawce, element reklamy świetlnej albo hobbystyczna lampka ostrzegawcza. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania energooszczędnej mrygałki LED.
Karta techniczna
AVT790
KIT energooszczędnej mrygałki LED z układem 40106, pięcioma czerwonymi LED, przełącznikiem zasilania, koszyczkiem 4×AA i regulacją tempa migania.
| Kod projektu | AVT790 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | energooszczędny sygnalizator optyczny LED |
| Źródło światła | 5 ultrajasnych czerwonych diod LED 5 mm |
| Regulacja | niezależna regulacja czasu błysku i czasu przerwy |
| Zakres czasu | około 0,2–6 s dla stanów generatora |
| Układ sterujący | 40106 z inwerterami Schmitta |
| Zasilanie podstawowe | 6 V DC, koszyczek 4×AA |
| Możliwy zakres zasilania | 3–15 V DC po dobraniu rezystorów LED |
| Średni pobór prądu | znacznie poniżej 1 mA |

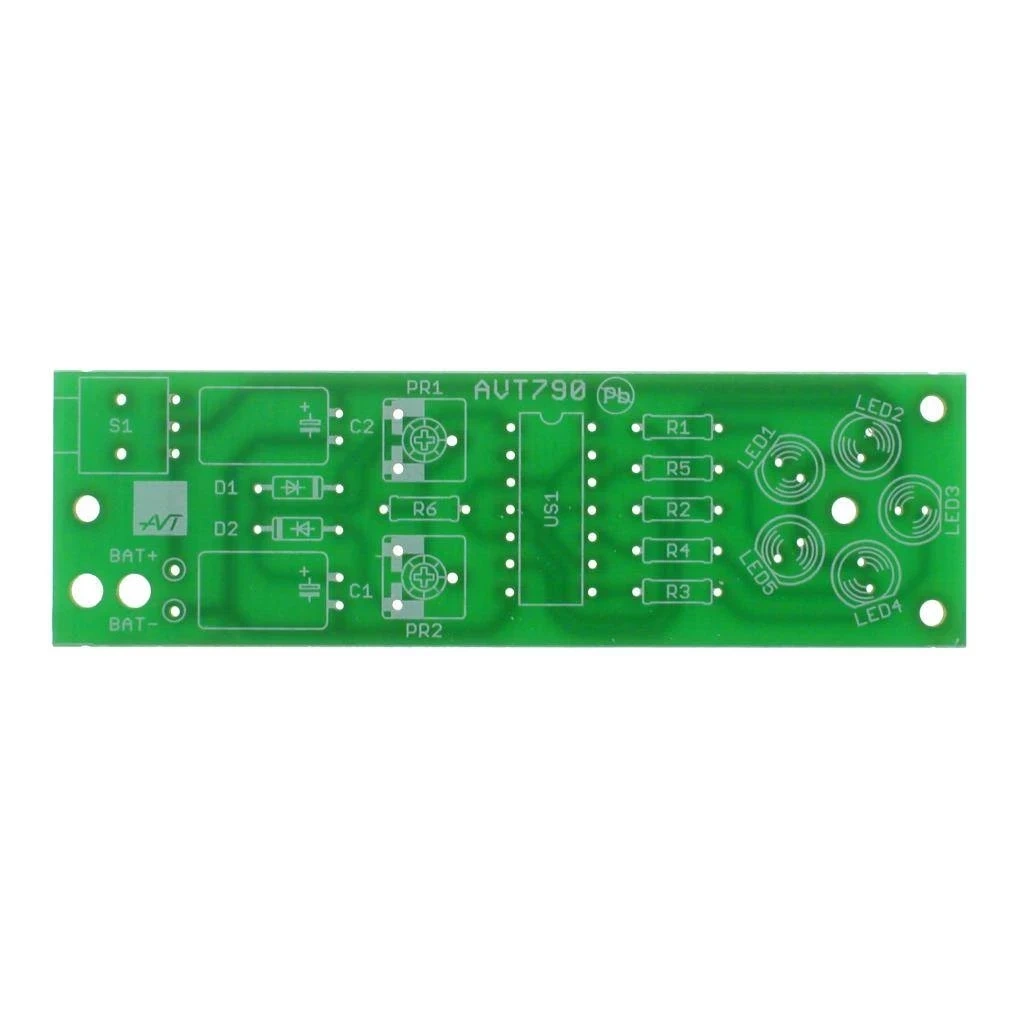

| Wymiary płytki PCB | 85×25 mm |
Wersja
AVT790 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania energooszczędnej mrygałki LED.
Notes
Układ poprawnie zmontowany ze sprawnych elementów powinien pracować od razu po włożeniu baterii i włączeniu przełącznika SW1.
Przy pierwszym uruchomieniu można ustawić PR1 skrajnie w lewo, a PR2 skrajnie w prawo, aby uzyskać szybkie miganie diod LED.
Przewód czerwony koszyczka baterii należy podłączyć do BAT+, a czarny do BAT-. Przewody warto skrócić tak, aby nie wystawały poza obrys płytki.
Baterie AA należy zamontować zgodnie z polaryzacją oznaczoną w koszyczku. Koszyk można dodatkowo przykleić lub przypiąć opaskami zaciskowymi.
Uwaga: AVT790 B jest zestawem do samodzielnego montażu. Nieprawidłowa polaryzacja LED, diod D1/D2, kondensatorów elektrolitycznych lub zasilania może spowodować brak działania albo uszkodzenie elementów.
Najczęściej zadawane pytania
AVT790 B to KIT DIY z płytką PCB i elementami do lutowania energooszczędnej mrygałki LED.
Do sygnalizatora optycznego, wskaźnika pracy, efektu świetlnego w zabawce, reklamy, lampki piechura lub hobbystycznej lampki rowerowej.
Nie. Miganie jest generowane sprzętowo przez układ 40106.
Tak. Średni pobór prądu jest znacznie poniżej 1 mA, co pozwala uzyskać wielotygodniową pracę przy zasilaniu bateryjnym.
Podstawowe zasilanie to 6 V DC z koszyczka 4×AA. Możliwa jest praca z 3–15 V DC po dobraniu rezystorów LED.
