- Sygnalizator ciągłości obwodu pokazuje zwarcie zieloną LED, a przerwę powyżej 2 kΩ czerwoną LED i buzzerem. AVT6011 C to zlutowany układ do podłączenia i użycia.
Tester przerwy w obwodzie z sygnalizacją optyczną i dźwiękową - zlutowany AVT6011
Zlutowany układ bateryjnego sygnalizatora ciągłości do podłączenia przewodów pomiarowych i baterii CR2032.
Zlutowany tester do szukania przerw w połączeniach
AVT6011 C to zlutowany sygnalizator ciągłości obwodu. Układ rozróżnia zwarcie zacisków pomiarowych od przerwy lub zbyt dużej rezystancji badanego połączenia.
Zielona LED informuje o ciągłości, a czerwona LED i sygnał dźwiękowy o przerwie powyżej około 2 kΩ. Wersja C zawiera zmontowany układ przeznaczony do poprawnego podłączenia baterii, przewodów pomiarowych, zabezpieczenia płytki i użycia w pracach serwisowych, montażowych lub warsztatowych.
Karta techniczna
AVT6011

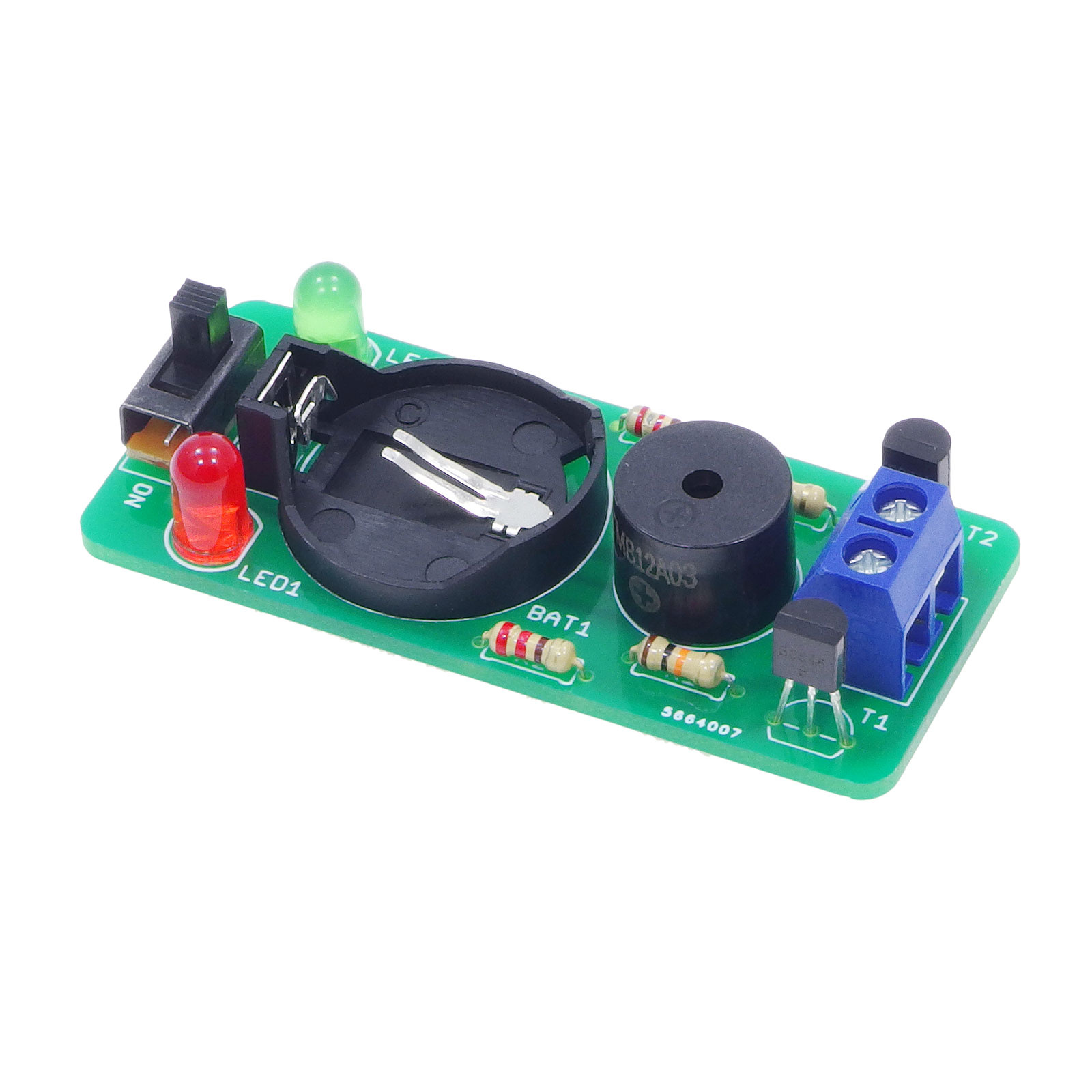

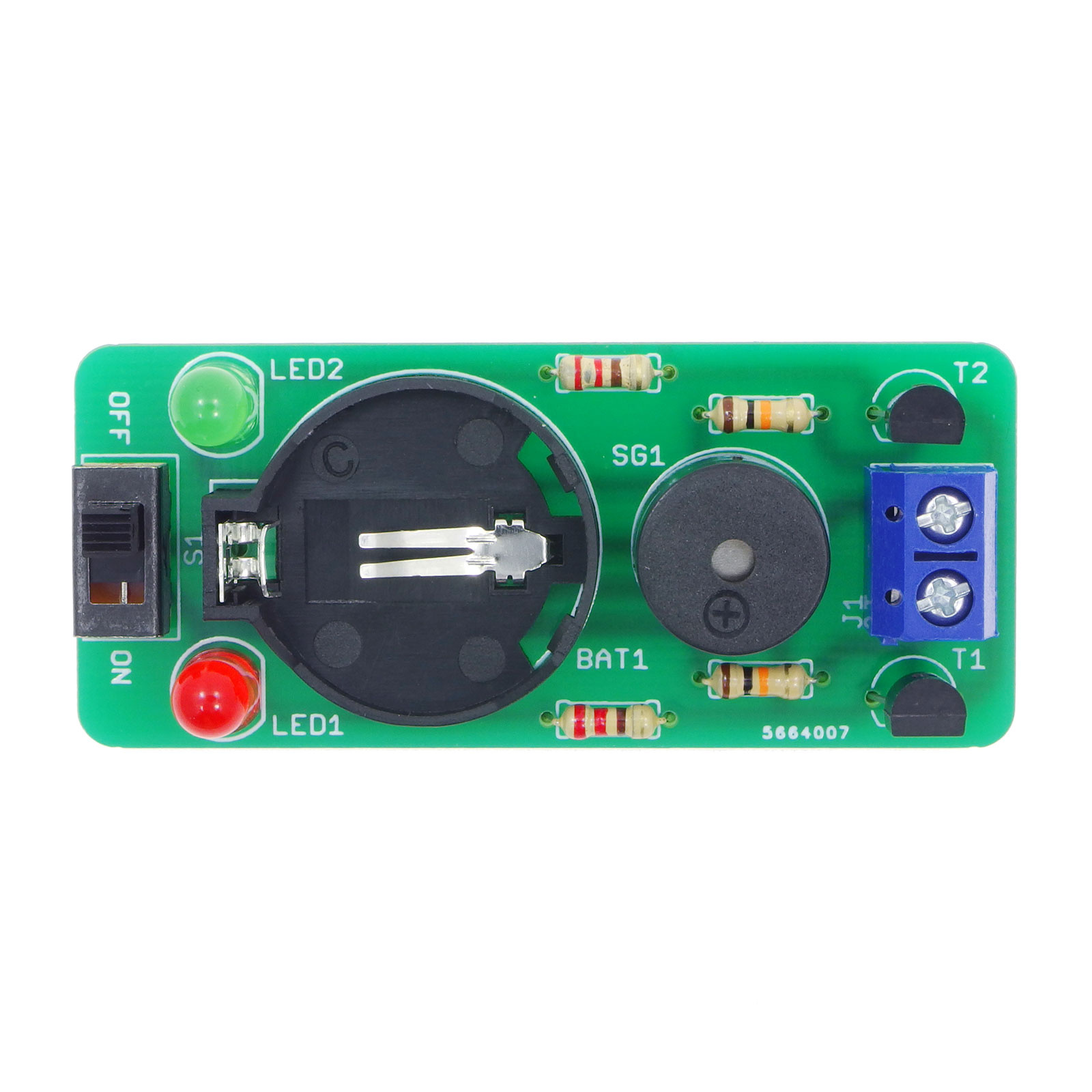

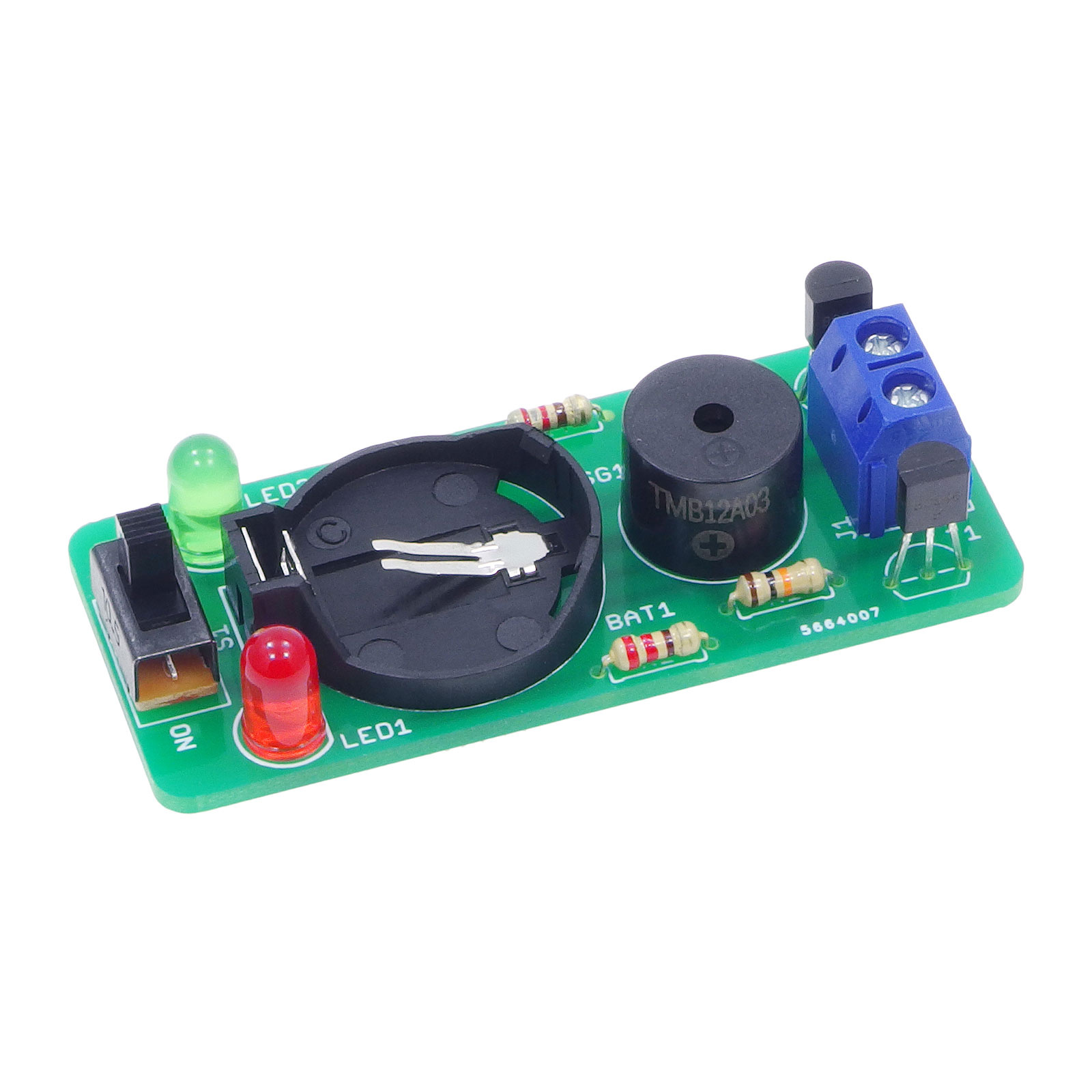

Zlutowany sygnalizator przerwy i ciągłości obwodu z czerwoną LED, zieloną LED, brzęczykiem piezo, koszykiem CR2032 i złączem pomiarowym J1.
| Kod projektu | AVT6011 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | sygnalizator ciągłości i przerwy obwodu |
| Próg rozpoznania przerwy | rezystancja powyżej około 2 kΩ |
| Sygnalizacja przerwy | czerwona LED i sygnalizator piezo |
| Sygnalizacja ciągłości | zielona LED |
| Zasilanie | 3 V DC, bateria CR2032 |
| Pobór prądu przy przerwie | około 20 mA |
| Pobór prądu przy zwarciu | około 5 mA |
| Zaciski pomiarowe | złącze J1 do przewodów pomiarowych |
| Wymiary płytki PCB | 59×25 mm |
Wersja
AVT6011 C – zlutowany układ. Wersja zawiera zmontowany sygnalizator ciągłości obwodu przeznaczony do poprawnego podłączenia baterii, przewodów pomiarowych, zabezpieczenia płytki i użycia w pracach serwisowych, montażowych lub warsztatowych.
Notes

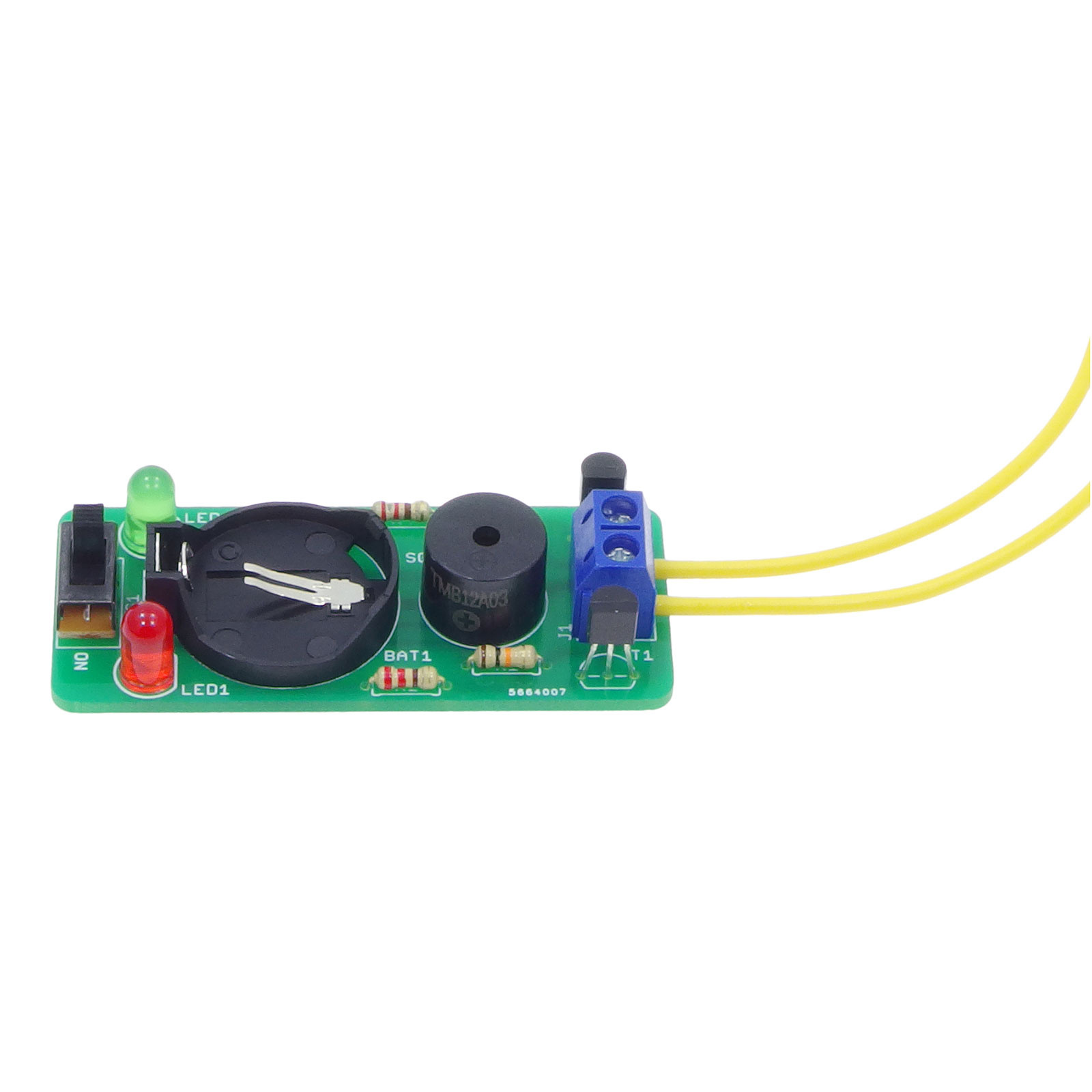

AVT6011 C wymaga włożenia baterii CR2032 i podłączenia przewodów pomiarowych do złącza J1.
Przy zwarciu przewodów pomiarowych świeci zielona LED. Przy rozwarciu lub dużej rezystancji świeci czerwona LED i działa sygnalizator piezo.

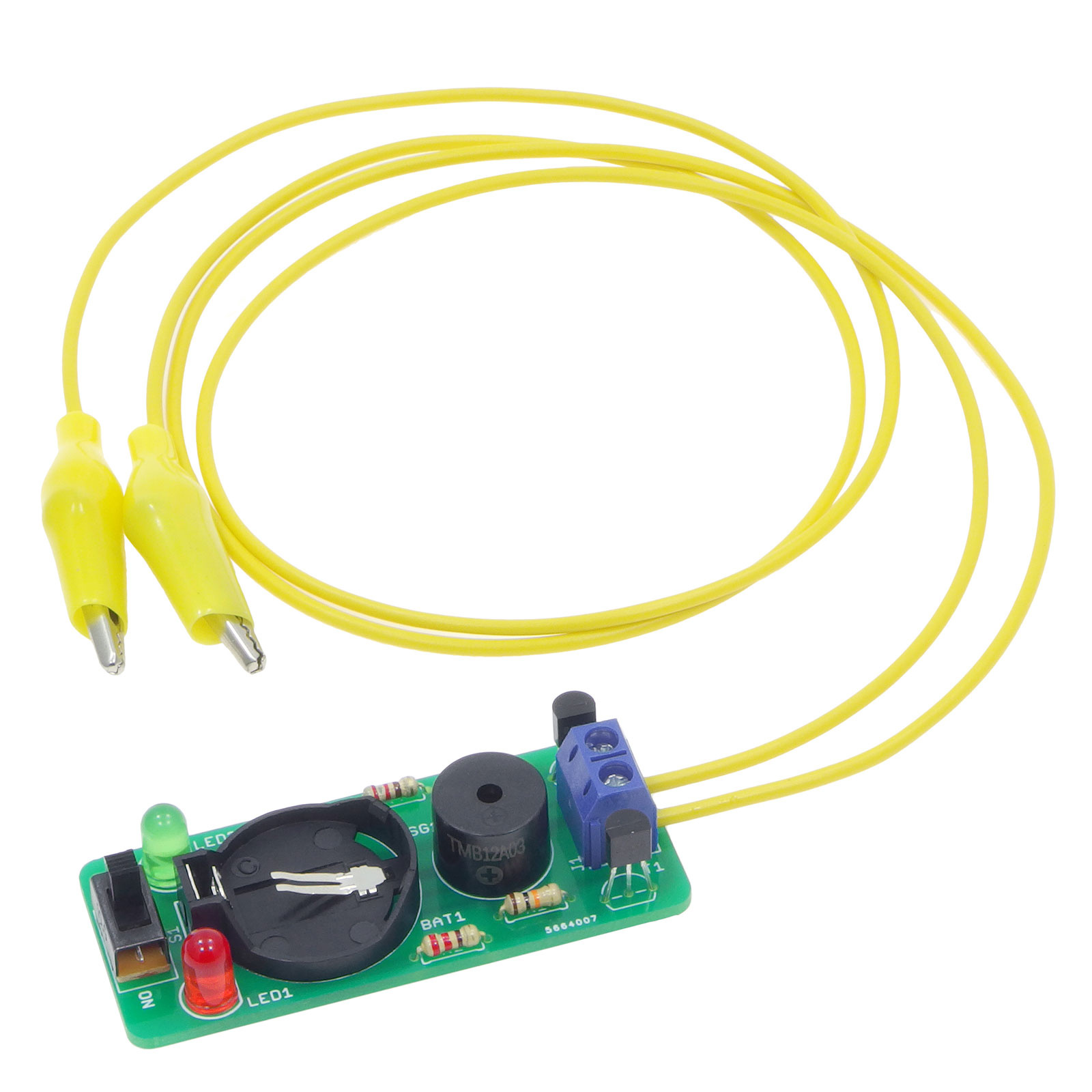

Krokodylki na przewodach pomiarowych ułatwiają przypięcie testera do przewodu, styku, końcówki złącza lub ścieżki na płytce.
Po zakończeniu pracy należy wyłączyć układ przełącznikiem S1, aby nie rozładowywać baterii CR2032.
Uwaga: AVT6011 C nie jest miernikiem do aktywnych instalacji. To zlutowany tester do obwodów bez napięcia. Nie wolno podłączać przewodów pomiarowych do sieci 230 V, zasilanych urządzeń ani obwodów z naładowanymi kondensatorami.
Najczęściej zadawane pytania
AVT6011 C to zlutowany sygnalizator ciągłości obwodu do podłączenia baterii CR2032 i przewodów pomiarowych.
Nie. Wersja C jest zlutowanym układem testera ciągłości do poprawnego podłączenia, zabezpieczenia i użycia z przewodami pomiarowymi.
Nie. Działa sprzętowo na prostym układzie tranzystorowym.
Czerwona dioda LED i buzzer oznaczają przerwę albo rezystancję badanego obwodu powyżej około 2 kΩ.
Układ pracuje z baterii CR2032 3 V.
