Bateryjny sygnalizator ciągłości obwodu z LED i buzzerem - PCB do projektu AVT 6011
- Sygnalizator ciągłości obwodu pokazuje zwarcie zieloną LED, a przerwę powyżej 2 kΩ czerwoną LED i buzzerem. AVT6011 A zawiera płytkę PCB, a elementy należy skompletować osobno.
Tester przerwy w obwodzie z sygnalizacją optyczną i dźwiękową - płytka PCB do AVT6011

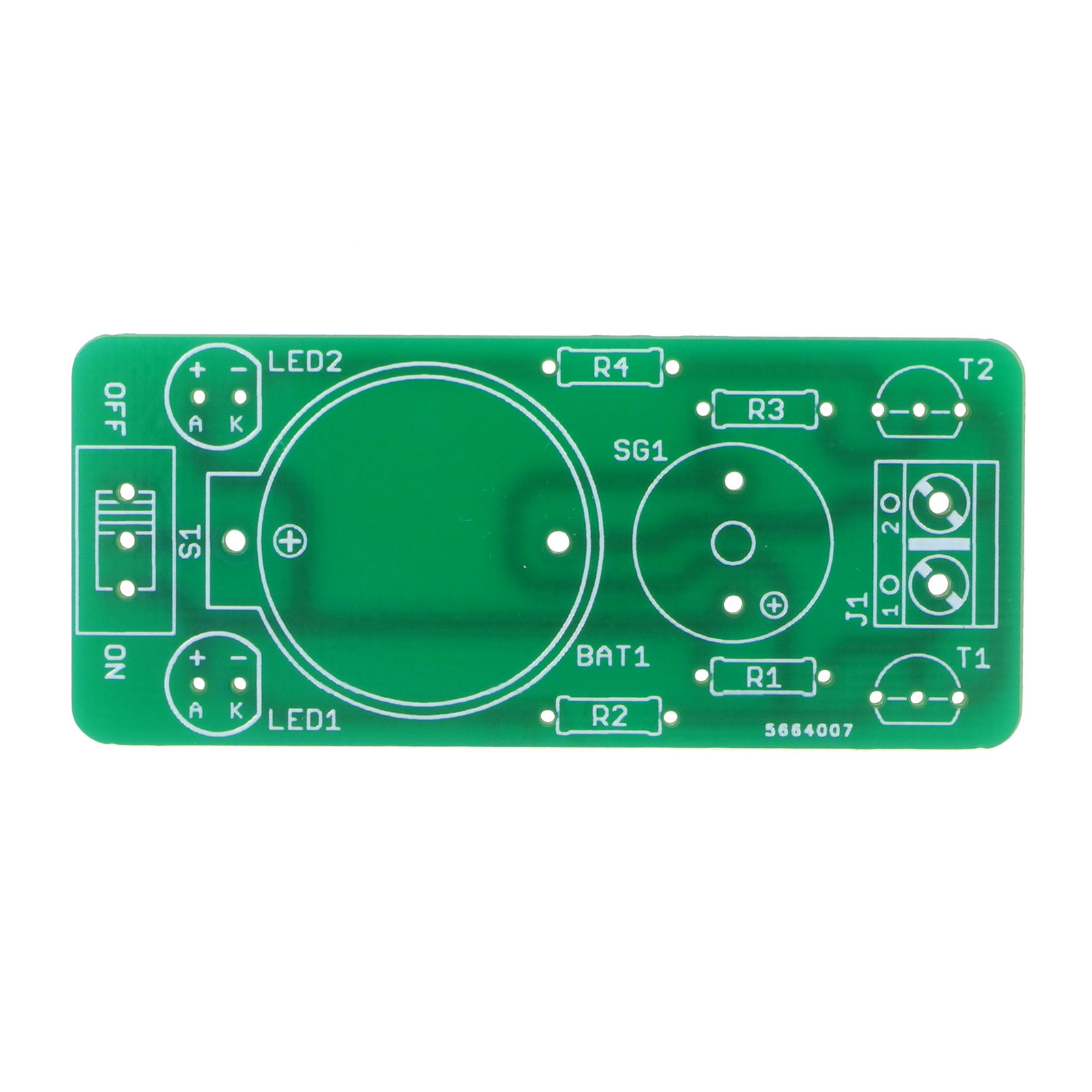

Płytka PCB do wykonania bateryjnego sygnalizatora ciągłości obwodu z zieloną LED dla zwarcia oraz czerwoną LED i buzzerem dla przerwy.
Szybka informacja o przerwanym przewodzie lub ścieżce
AVT6011 to prosty sygnalizator ciągłości obwodu. Po zwarciu zacisków wejściowych świeci zielona dioda LED, a gdy rezystancja badanego połączenia przekroczy około 2 kΩ, układ uruchamia czerwoną diodę LED i sygnalizator dźwiękowy.
Układ ułatwia sprawdzanie przewodów, ścieżek, połączeń w puszkach, wiązek i prostych obwodów bez ciągłego patrzenia na multimetr. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT6011
Bateryjny sygnalizator przerwy i ciągłości obwodu z dwoma tranzystorami BC546, dwiema diodami LED i brzęczykiem piezo.
| Kod projektu | AVT6011 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | sygnalizator ciągłości i przerwy obwodu |
| Próg rozpoznania przerwy | rezystancja powyżej około 2 kΩ |
| Sygnalizacja przerwy | czerwona LED i sygnalizator piezo |
| Sygnalizacja ciągłości | zielona LED |
| Zasilanie | 3 V DC, bateria CR2032 |
| Pobór prądu przy przerwie | około 20 mA |
| Pobór prądu przy zwarciu | około 5 mA |
| Zaciski pomiarowe | złącze J1 do przewodów pomiarowych |
| Wymiary płytki PCB | 59×25 mm |
Wersja
AVT6011 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1, R3: 10 kΩ
- R2, R4: 220 Ω
- LED1: dioda LED czerwona 5 mm
- LED2: dioda LED zielona 5 mm
- T1, T2: BC546
- SG1: PIEZO GEN3V
- BAT1: koszyk CR2032 THT poziomy
- J1: ARK2/500
- S1: SS12E01
- Dwa odcinki przewodu 0,50 mm², ok. 50 cm
- Dwa krokodylki izolowane
Notes
Do zacisków J1 można podłączyć krótkie przewody pomiarowe zakończone krokodylkami, co ułatwia sprawdzanie przewodów i styków.
Przy zwartej parze zacisków świeci zielona dioda LED2. Przy rozwarciu lub dużej rezystancji badanego połączenia świeci czerwona LED1 i działa sygnalizator piezo SG1.
Układ zasilany jest z pojedynczej baterii CR2032. Przełącznik S1 odcina baterię od reszty obwodu, dlatego po zakończeniu pracy warto wyłączyć tester.
Podczas montażu trzeba zwrócić uwagę na polaryzację diod LED, położenie tranzystorów BC546, biegunowość sygnalizatora piezo i koszyka baterii.
Uwaga: AVT6011 służy do sprawdzania ciągłości nieaktywnych przewodów, styków i ścieżek. Nie wolno podłączać zacisków pomiarowych do obwodów pod napięciem, instalacji sieciowej ani urządzeń, w których mogą znajdować się naładowane kondensatory.
Najczęściej zadawane pytania
AVT6011 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do sprawdzania ciągłości przewodów, ścieżek PCB, styków, połączeń w puszkach oraz prostych wiązek elektrycznych bez patrzenia na miernik.
Nie. Układ działa sprzętowo na dwóch tranzystorach, diodach LED i sygnalizatorze piezo.
Alarm dźwiękowy i czerwona LED włączają się, gdy badany obwód jest przerwany albo jego rezystancja przekracza około 2 kΩ.
Układ pracuje z pojedynczej baterii CR2032 3 V montowanej w koszyku na płytce.
