Bateryjny sygnalizator ciągłości obwodu z LED i buzzerem - KIT AVT 6011

zoom

Bateryjny sygnalizator ciągłości obwodu z LED i buzzerem - KIT AVT 6011

Sygnalizator ciągłości obwodu pokazuje zwarcie zieloną LED, a przerwę powyżej 2 kΩ czerwoną LED i buzzerem. AVT6011 B to KIT DIY z płytką PCB i elementami do lutowania.

Rozmiar

Dostępny

16,00 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT6011 B

Marka:

5903890031183

Tester przerwy w obwodzie z sygnalizacją optyczną i dźwiękową - KIT DIY AVT6011

Zestaw elementów do wykonania bateryjnego testera ciągłości z czerwoną i zieloną diodą LED oraz brzęczykiem piezo.

KIT sygnalizatora przerwy w przewodzie lub ścieżce

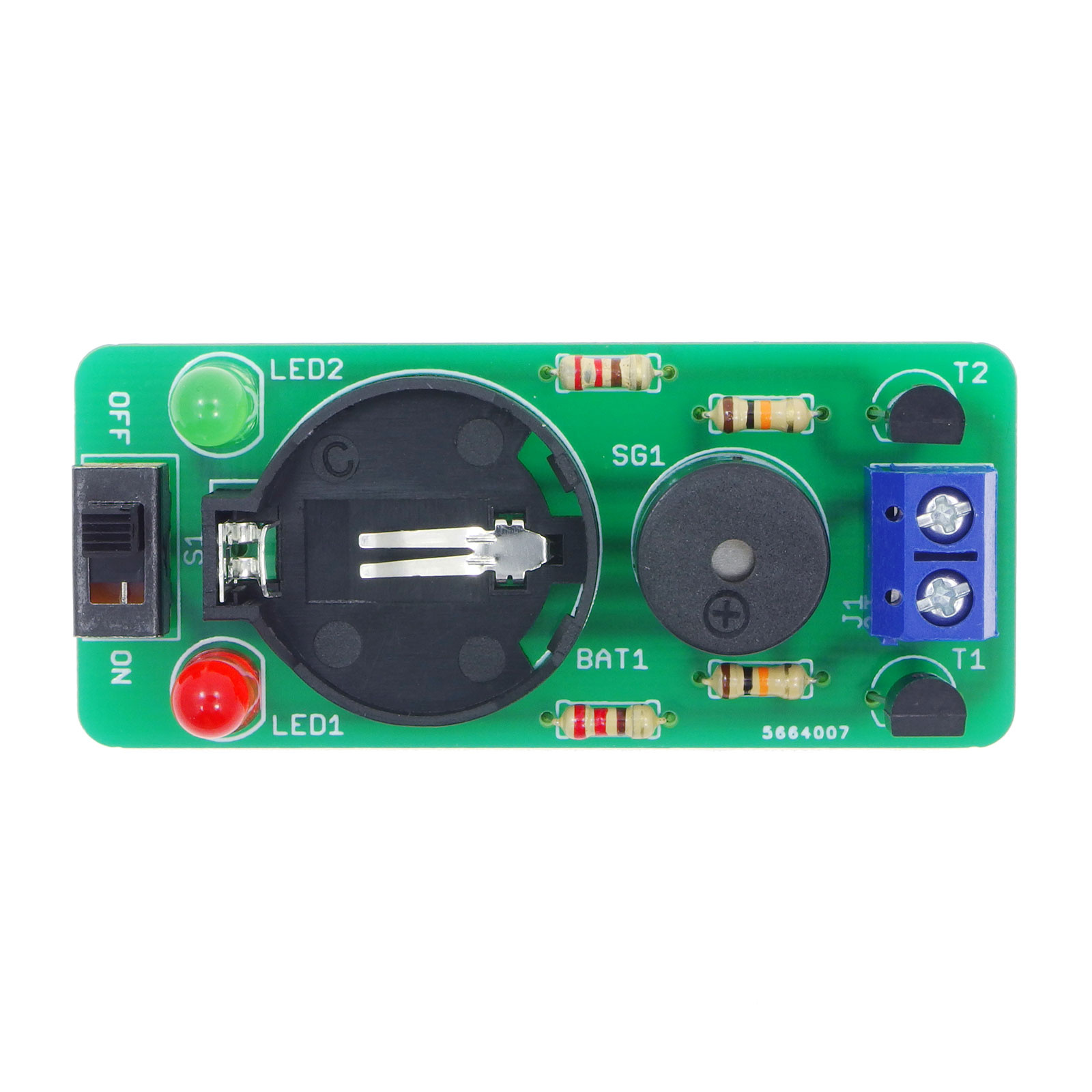

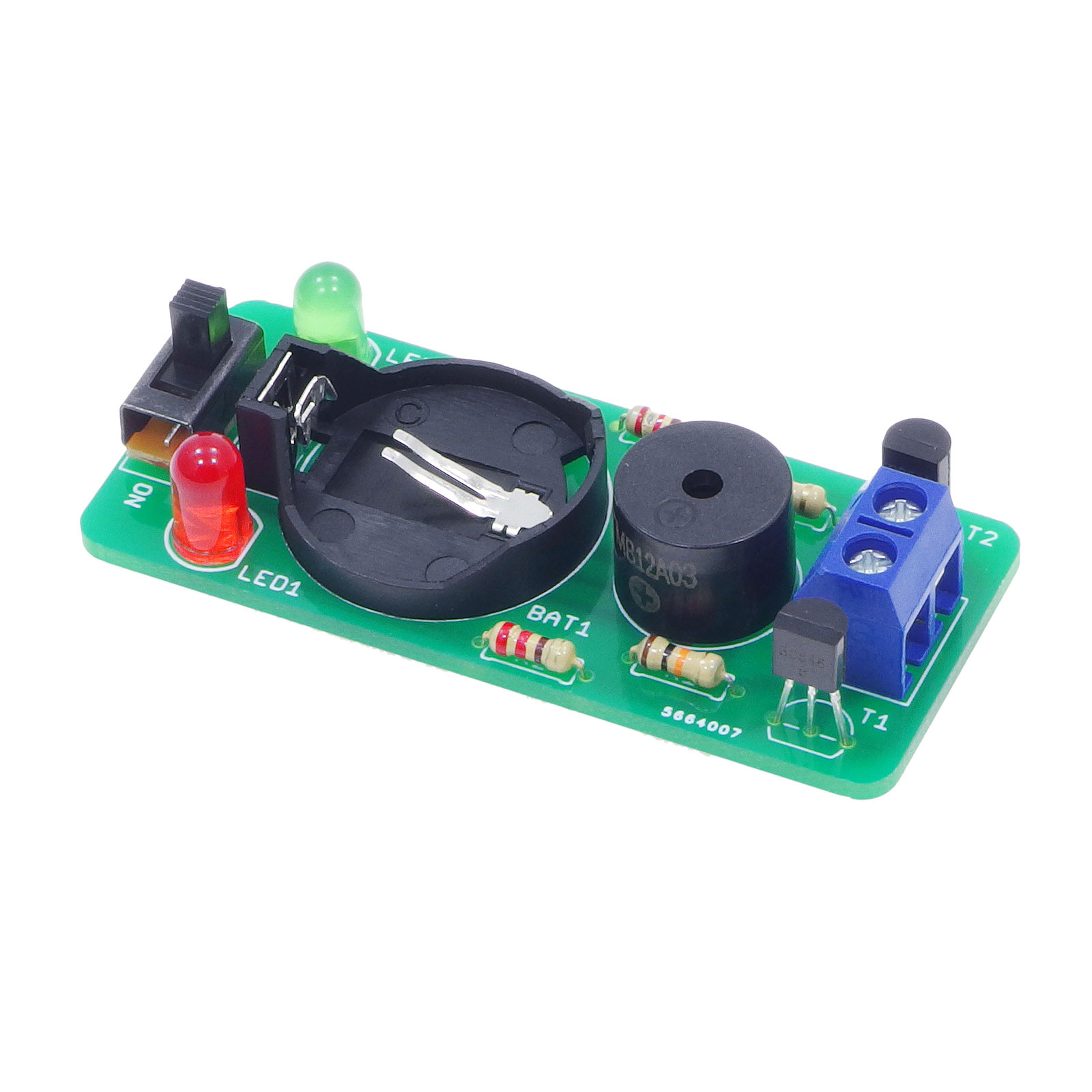

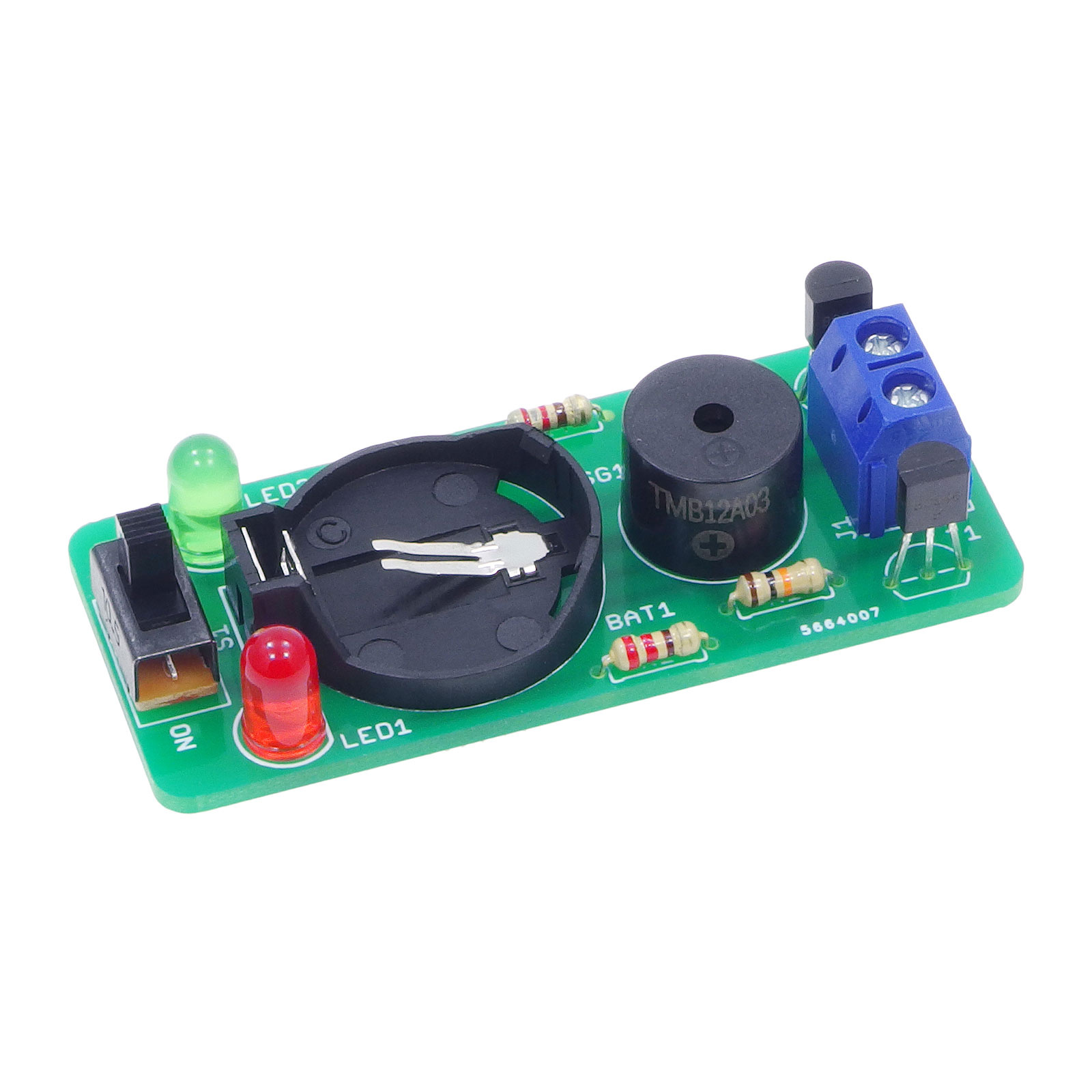

AVT6011 B pozwala zbudować kieszonkowy sygnalizator ciągłości obwodu. Zielona dioda LED informuje o zwarciu zacisków pomiarowych, a czerwona dioda LED razem z buzzerem sygnalizuje przerwę lub rezystancję powyżej około 2 kΩ.

Układ sprawdzi się przy szukaniu przerw w przewodach, kontrolowaniu ścieżek PCB, sprawdzaniu styków oraz prostych pracach serwisowych. Zasilanie z CR2032, przełącznik i przewody z krokodylkami pozwalają przygotować poręczny tester do codziennego użycia. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania sygnalizatora ciągłości obwodu.

Próg około 2 kΩ powyżej tej rezystancji układ traktuje połączenie jako przerwane

LED + sygnał dźwiękowy łatwa kontrola bez obserwowania wskazań multimetru

PCB 59×25 mm KIT z koszykiem CR2032, przełącznikiem i przewodami pomiarowymi

Skala trudności1/6

Szacowany czas montażu30 min

Karta techniczna
AVT6011

KIT bateryjnego sygnalizatora przerwy i ciągłości obwodu z czerwonym alarmem LED, zieloną kontrolką ciągłości, brzęczykiem piezo i zasilaniem CR2032.

Kod projektu	AVT6011
Wersja	B – zestaw elementów do samodzielnego montażu
Typ układu	sygnalizator ciągłości i przerwy obwodu
Próg rozpoznania przerwy	rezystancja powyżej około 2 kΩ
Sygnalizacja przerwy	czerwona LED i sygnalizator piezo
Sygnalizacja ciągłości	zielona LED
Zasilanie	3 V DC, bateria CR2032
Pobór prądu przy przerwie	około 20 mA
Pobór prądu przy zwarciu	około 5 mA
Zaciski pomiarowe	złącze J1 do przewodów pomiarowych
Wymiary płytki PCB	59×25 mm

Pobierz dokumentację PDF

Wersja

AVT6011 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania sygnalizatora ciągłości obwodu.

Notes

Układ po poprawnym zmontowaniu działa po włożeniu baterii CR2032 i ustawieniu przełącznika S1 w pozycji ON.

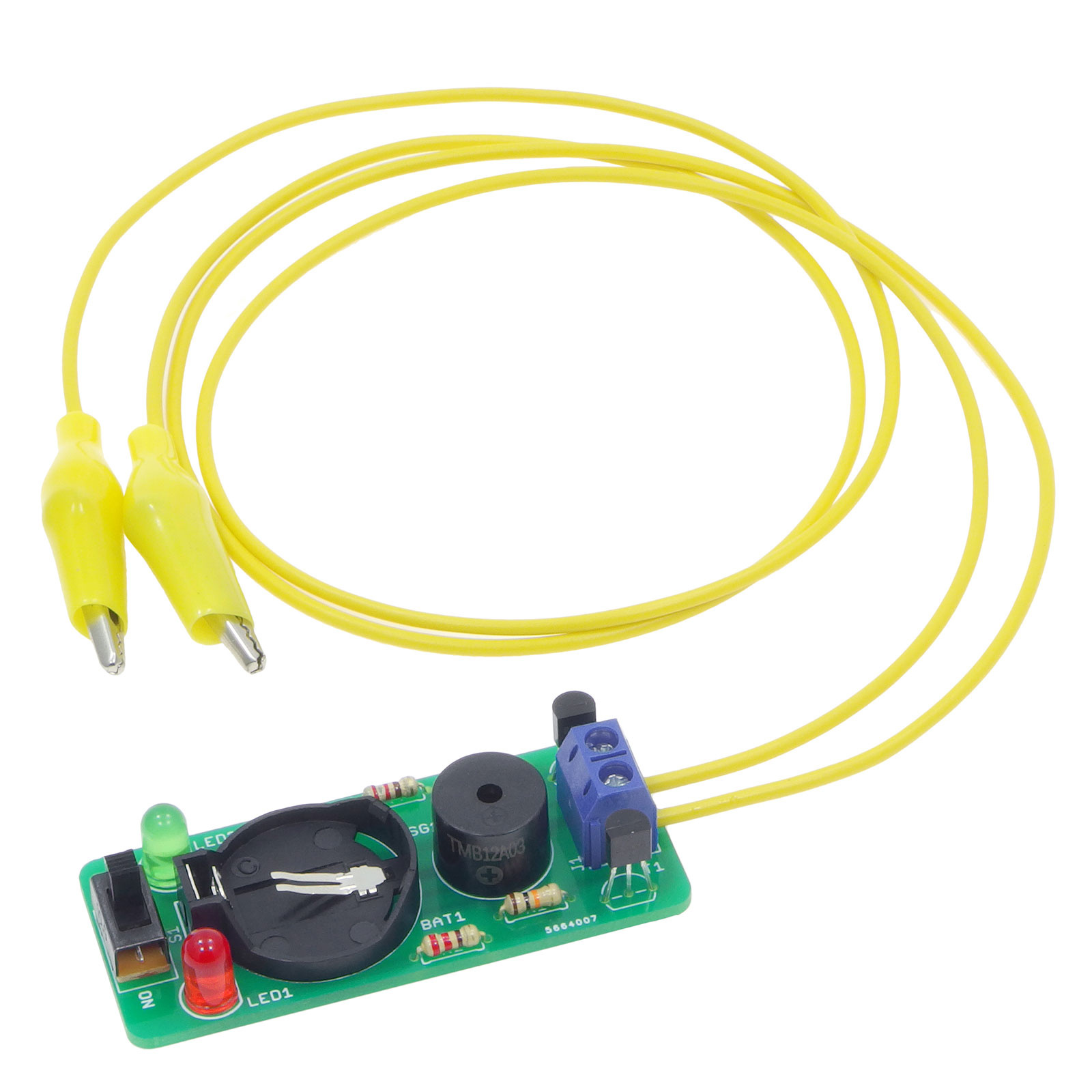

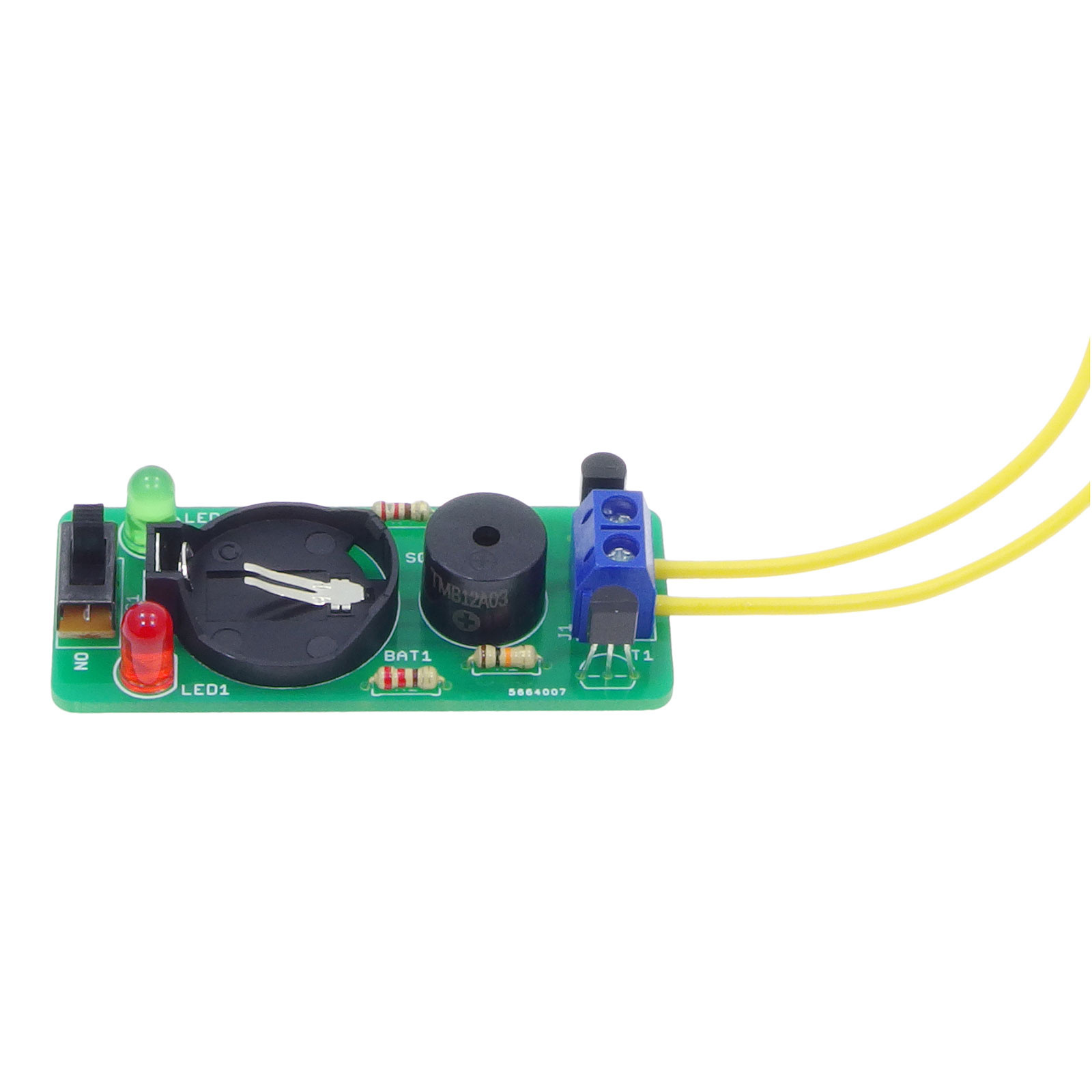

Przewody pomiarowe można zakończyć krokodylkami, aby wygodnie podłączać tester do przewodów, złącz, styków lub ścieżek na płytce.

Po zwarciu końcówek pomiarowych powinna świecić zielona LED2. Po rozwarciu końcówek powinna świecić czerwona LED1 i działać buzzer SG1.

Układ nie wymaga regulacji. Ewentualne problemy z uruchomieniem zwykle wynikają z odwróconej polaryzacji LED, koszyka baterii, sygnalizatora piezo albo z zamiany wyprowadzeń tranzystorów.

Uwaga: AVT6011 B jest testerem do obwodów bez napięcia. Przed pomiarem należy odłączyć zasilanie badanego urządzenia i rozładować kondensatory. Podłączenie do aktywnego obwodu może uszkodzić tester lub badane urządzenie.
