Bałwanek LED 3V ozdoba świąteczna DIY - zlutowany KIT AVT 3150
- Bałwanek LED daje prosty efekt świetlny z czerwonym nosem i trzema niebieskimi migającymi diodami. AVT3150 C to zlutowany układ do zasilenia 3 V DC, włożenia baterii i wykorzystania jako dekoracja.
Bałwanek LED 3V jako ozdoba świąteczna - zlutowany AVT3150
Zlutowany układ dekoracji LED w kształcie bałwanka, przeznaczony do zasilenia 3 V DC i użycia jako prosta ozdoba świetlna.
Zlutowana dekoracja LED z migającymi diodami

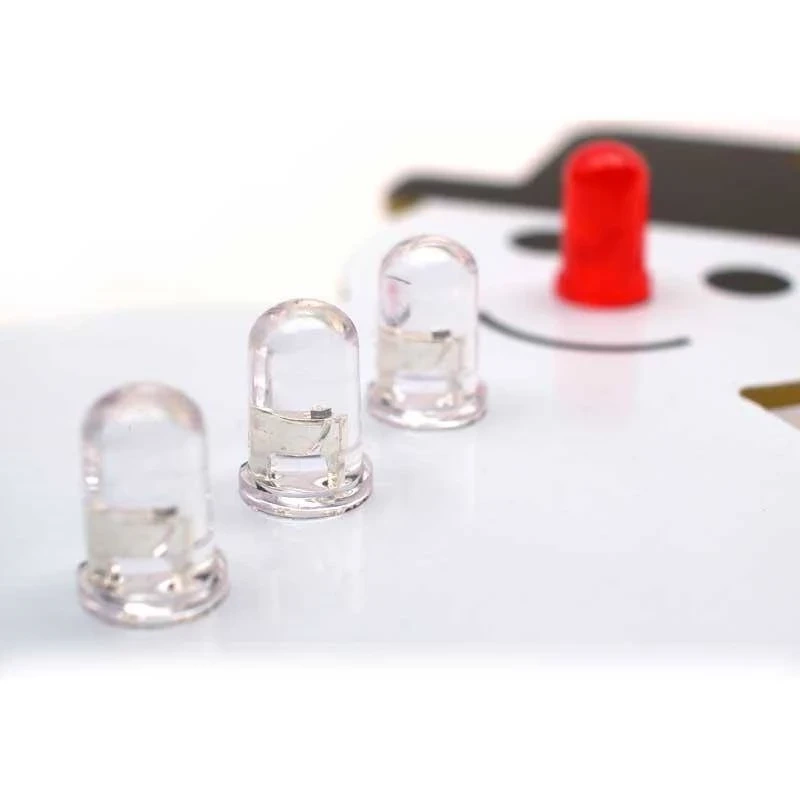

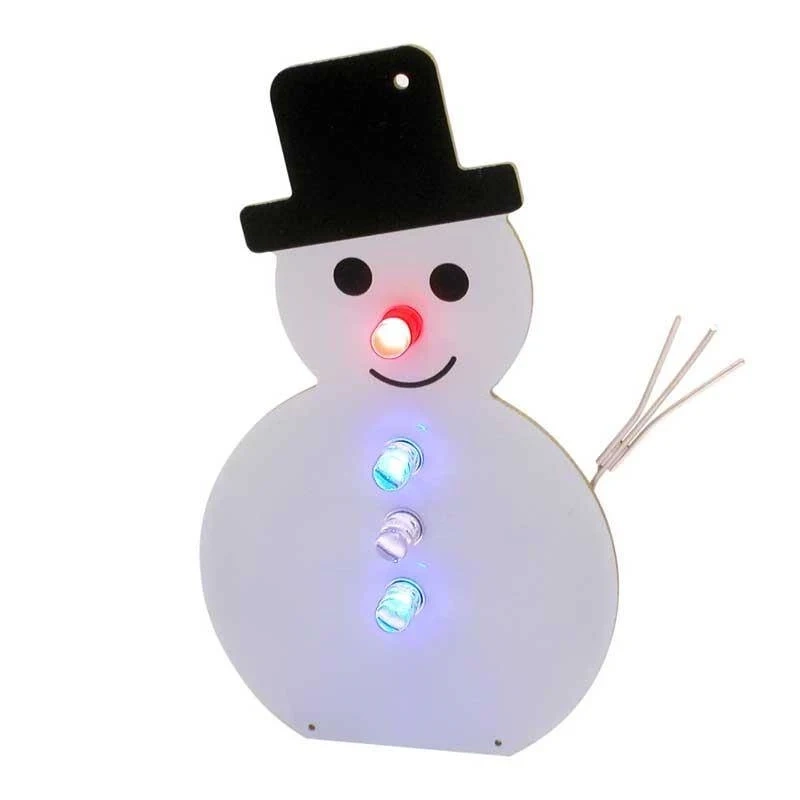

AVT3150 to bałwanek LED z czterema migającymi diodami. Czerwona dioda pełni rolę nosa, a trzy niebieskie diody świecą jako dekoracyjne punkty na płytce.
Efekt migania nie wymaga programu ani mikrokontrolera, ponieważ każda migająca dioda LED ma własny miniaturowy sterownik. Wersja C zawiera zlutowany układ przeznaczony do zasilenia 3 V DC, włożenia baterii i wykorzystania jako ozdoba po sprawdzeniu polaryzacji zasilania.
Karta techniczna
AVT3150
Zlutowany bałwanek LED z czterema migającymi diodami, przełącznikiem i zasilaniem 3 V DC.
| Kod projektu | AVT3150 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | dekoracja LED, bałwanek LED |
| Źródło światła | diody LED migające |
| Liczba diod LED | 4 szt. |
| Kolory LED | 1× czerwona migająca, 3× niebieska migająca |
| Częstotliwość migania | około 1,5–3 Hz, zależnie od diody i napięcia zasilania |
| Zasilanie | 3 V DC |
| Źródło zasilania | koszyk 2×AAA albo zewnętrzny zasilacz |
| Wymiary płytki PCB | 60×100 mm |
Wersja
AVT3150 C – zlutowany układ. Wersja zawiera zmontowaną dekorację LED przeznaczoną do zasilenia, sprawdzenia polaryzacji i użycia jako ozdoba świetlna.
Notes

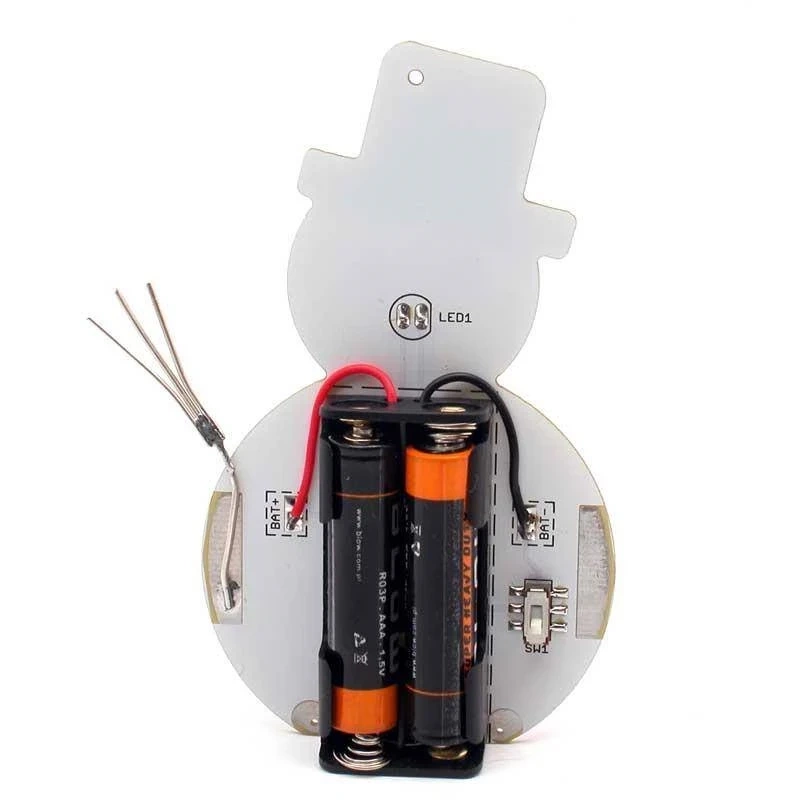

Wersja C jest zlutowanym układem elektronicznym, ale wymaga poprawnego zasilenia 3 V DC. Przy zasilaniu z koszyka należy włożyć dwa ogniwa AAA zgodnie z oznaczoną polaryzacją.
Każda migająca dioda LED ma własny miniaturowy układ sterujący, dlatego diody mogą migać z różnymi, niepowtarzalnymi częstotliwościami.
Bałwanka można ustawić jako dekorację albo zawiesić z użyciem otworu w cylindrze, przez który można przełożyć drucik albo nitkę.

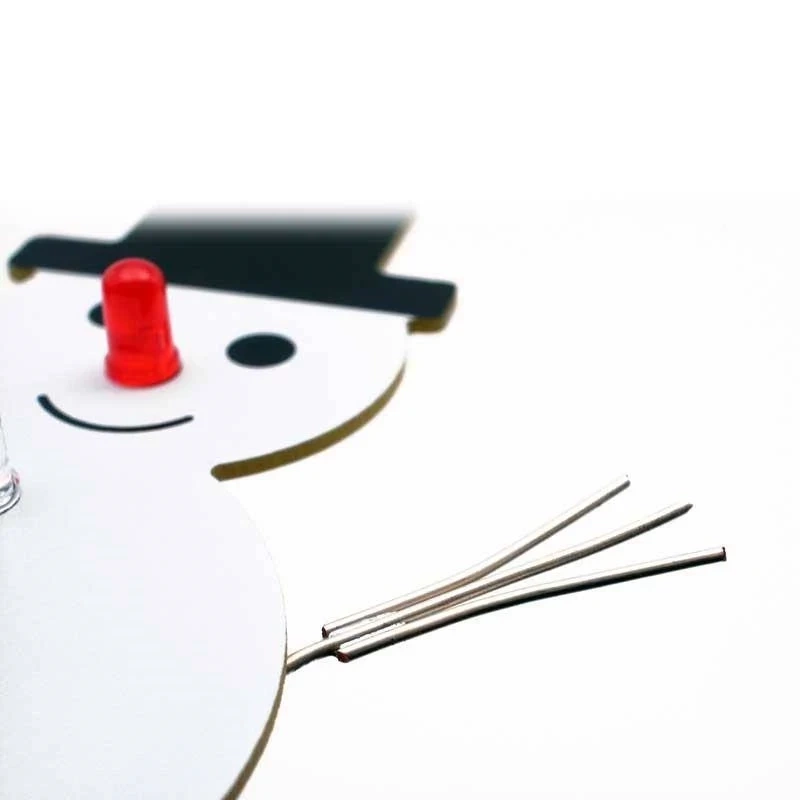

W przypadku ustawienia na powierzchni można wykorzystać punkty lutownicze u podstawy do wykonania prostych podpór z krótkich odcinków drutu.
Uwaga: AVT3150 C wymaga zasilania 3 V DC. Przed użyciem należy sprawdzić polaryzację koszyka baterii i nie podłączać napięcia wyższego niż przewidziane dla układu.
Najczęściej zadawane pytania
AVT3150 C to zlutowany układ bałwanka LED. Wymaga zasilenia 3 V DC, na przykład z koszyka 2×AAA, i sprawdzenia poprawnej polaryzacji.
Do prostej dekoracji LED, którą można ustawić lub zawiesić jako ozdobę pokoju, gabinetu, świątecznego stołu, witryny albo choinki.
Nie. Wersja C jest zlutowanym układem dekoracji LED, który wymaga zasilenia i poprawnego użycia z koszykiem baterii albo zewnętrznym źródłem 3 V DC.
Nie. Efekt świecenia powstaje dzięki migającym diodom LED z wbudowanymi miniaturowymi sterownikami.
Układ wymaga zasilania 3 V DC, typowo z dwóch ogniw AAA w koszyku baterii.
