Bałwanek LED 3V ozdoba świąteczna DIY - PCB do projektu AVT 3150
- Bałwanek LED tworzy prostą dekorację świetlną z czerwonym nosem i trzema migającymi niebieskimi diodami. AVT3150 A zawiera płytkę PCB 60×100 mm, a elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Bałwanek LED 3V jako ozdoba świąteczna - płytka PCB do AVT3150
Płytka PCB do wykonania prostej dekoracji LED w kształcie bałwanka, z migającymi diodami i zasilaniem 3 V DC.
Prosta dekoracja LED do nauki lutowania

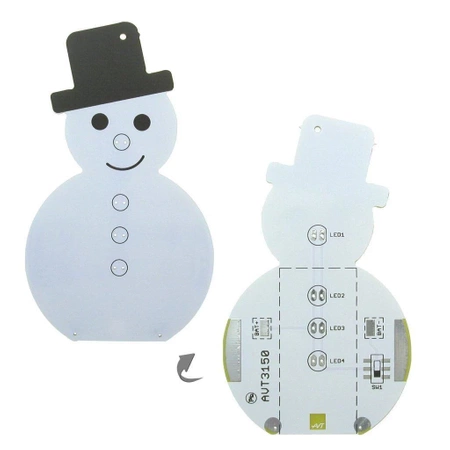

AVT3150 to dekoracyjny bałwanek LED z czterema migającymi diodami. Czerwona dioda tworzy nos, a trzy niebieskie diody imitują świecące guziki na płytce w kształcie zimowej postaci.
Układ nie zawiera układu scalonego. Migające LED-y mają własne miniaturowe sterowniki, dlatego mogą pracować bez rezystorów ograniczających prąd. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT3150
Dekoracyjny bałwanek LED z czterema migającymi diodami, przełącznikiem zasilania i koszykiem 2×AAA.
| Kod projektu | AVT3150 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | dekoracja LED, bałwanek LED |
| Źródło światła | diody LED migające |
| Liczba diod LED | 4 szt. |
| Kolory LED | 1× czerwona migająca, 3× niebieska migająca |
| Częstotliwość migania | około 1,5–3 Hz, zależnie od diody i napięcia zasilania |
| Zasilanie | 3 V DC |
| Źródło zasilania | koszyk 2×AAA albo zewnętrzny zasilacz |
| Wymiary płytki PCB | 60×100 mm |
Wersja
AVT3150 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- LED1: LED 5 mm czerwona migająca
- LED2–LED4: LED 5 mm niebieska migająca
- BAT: koszyk baterii 2×AAA
- SW1: przełącznik HSS1208S
Notes
Montaż jest bardzo prosty i nie wymaga specjalnych umiejętności. Najpierw warto zamontować przełącznik SW1, a następnie diody LED, zwracając uwagę na ich orientację.

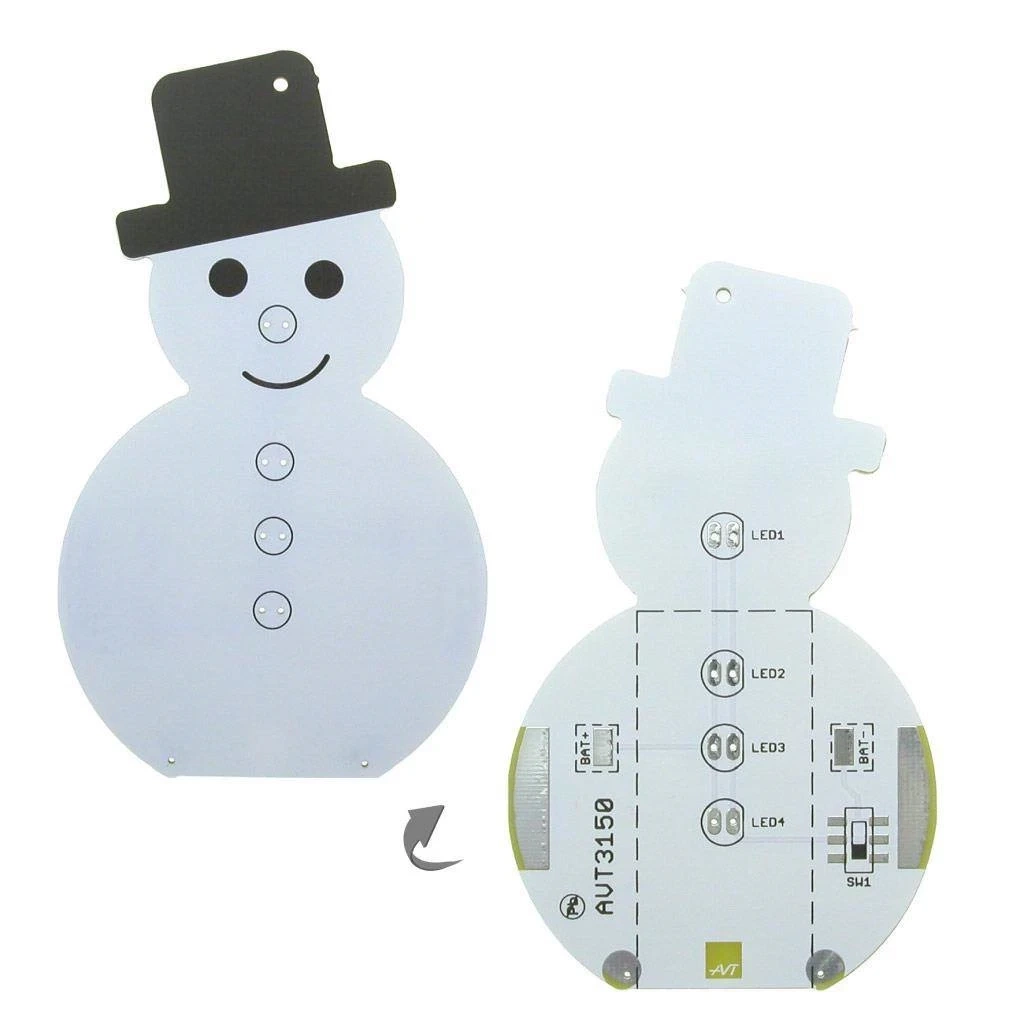

Na płytce od strony lutowania znajduje się zarys diod LED, który powinien odpowiadać ścięciu obudowy wkładanej diody. Błąd orientacji może uszkodzić LED-y.
W cylindrze bałwanka znajduje się otwór do przełożenia drucika albo nitki, co ułatwia wykorzystanie płytki jako zawieszanej ozdoby.
Uwaga: układ wymaga zasilania 3 V DC. Przed uruchomieniem należy sprawdzić polaryzację koszyka baterii oraz kierunek montażu diod LED.
Najczęściej zadawane pytania
AVT3150 A zawiera wyłącznie płytkę PCB do projektu bałwanka LED. Elementy elektroniczne z wykazu należy skompletować osobno.
Do wykonania prostej dekoracji LED, którą można ustawić albo zawiesić jako ozdobę pokoju, witryny, stołu lub choinki.
Nie. Układ nie zawiera mikrokontrolera ani układu scalonego. Efekt migania realizują migające diody LED z wbudowanymi miniaturowymi sterownikami.
Nie. W projekcie zastosowano migające diody LED, które mogą pracować bez rezystorów ograniczających prąd.
Układ wymaga zasilania 3 V DC, najprościej z koszyka 2×AAA.
