Bałwanek LED 3V ozdoba świąteczna DIY - KIT AVT 3150
- Dekoracja LED w kształcie bałwanka ułatwia pierwsze lutowanie i daje szybki efekt świetlny z czterema migającymi diodami. AVT3150 B to KIT DIY z płytką PCB i elementami do lutowania.
Bałwanek LED 3V jako ozdoba świąteczna - KIT DIY AVT3150
Zestaw elementów do wykonania prostej ozdoby LED z czerwonym nosem i trzema niebieskimi migającymi diodami.
KIT dekoracji LED dla początkujących elektroników

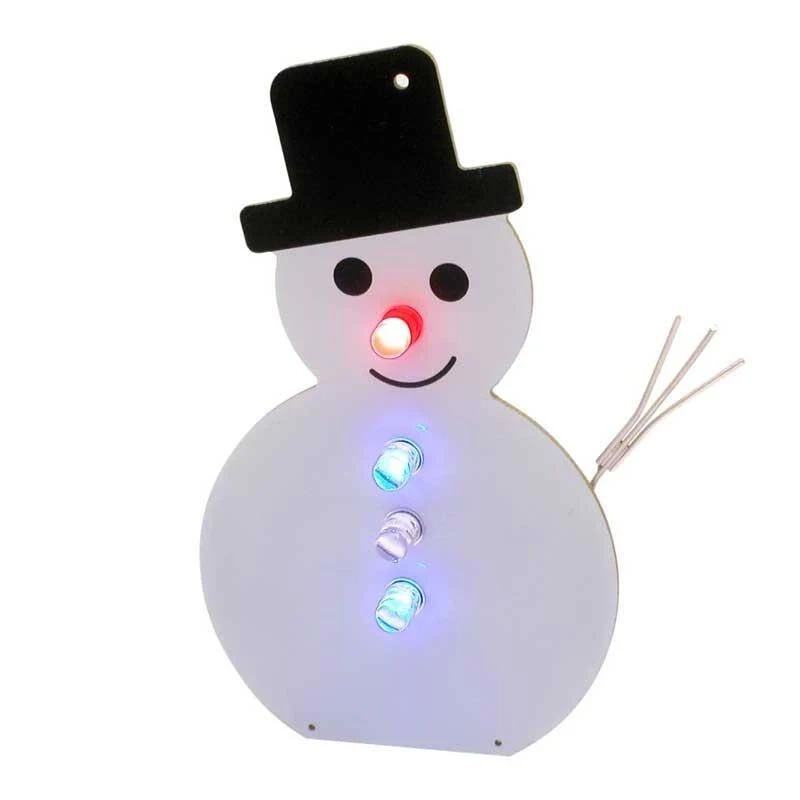

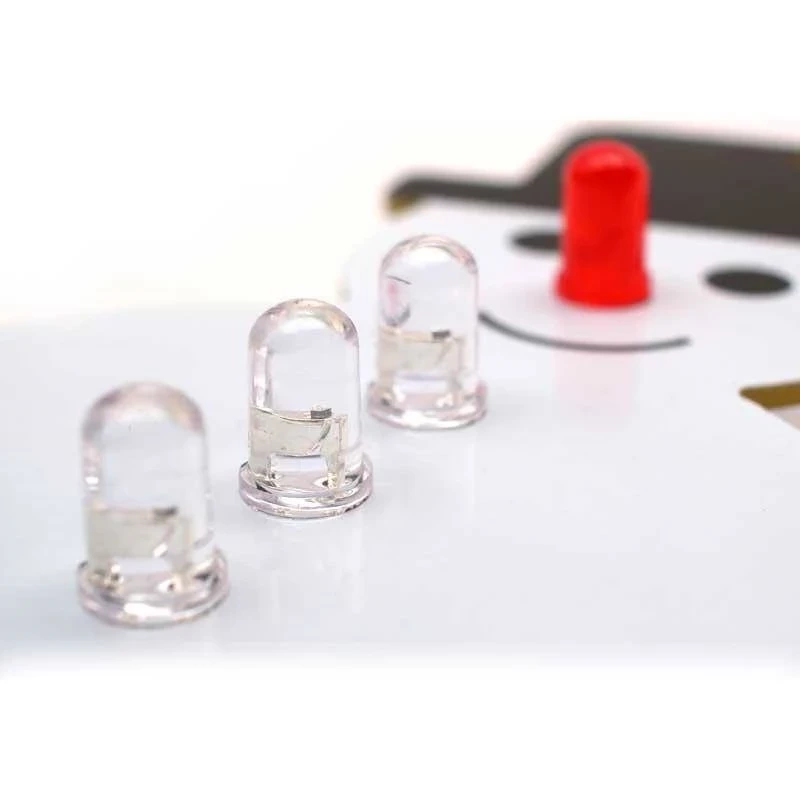

AVT3150 to prosty projekt ozdobny w kształcie bałwanka. Cztery migające diody LED tworzą efekt świetlny: jedna czerwona dioda imituje nos, a trzy niebieskie diody tworzą dekoracyjne punkty na płytce.
Konstrukcja jest prosta, bez mikrokontrolera i bez układu scalonego. Miganie realizują same diody LED z wbudowanymi miniaturowymi sterownikami. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania bałwanka LED.
Karta techniczna
AVT3150
KIT dekoracji LED z czterema migającymi diodami, przełącznikiem HSS1208S i koszykiem baterii 2×AAA.
| Kod projektu | AVT3150 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | dekoracja LED, bałwanek LED |
| Źródło światła | diody LED migające |
| Liczba diod LED | 4 szt. |
| Kolory LED | 1× czerwona migająca, 3× niebieska migająca |
| Częstotliwość migania | około 1,5–3 Hz, zależnie od diody i napięcia zasilania |
| Zasilanie | 3 V DC |
| Źródło zasilania | koszyk 2×AAA albo zewnętrzny zasilacz |
| Wymiary płytki PCB | 60×100 mm |
Wersja
AVT3150 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania bałwanka LED.
Notes
Montaż można rozpocząć od przełącznika SW1, a następnie wlutować diody LED. Przełącznik jest elementem SMD, ale dokumentacja opisuje prosty sposób jego unieruchomienia przed przylutowaniem wszystkich wyprowadzeń.

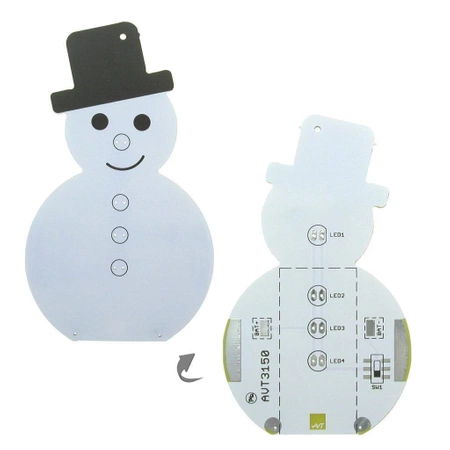

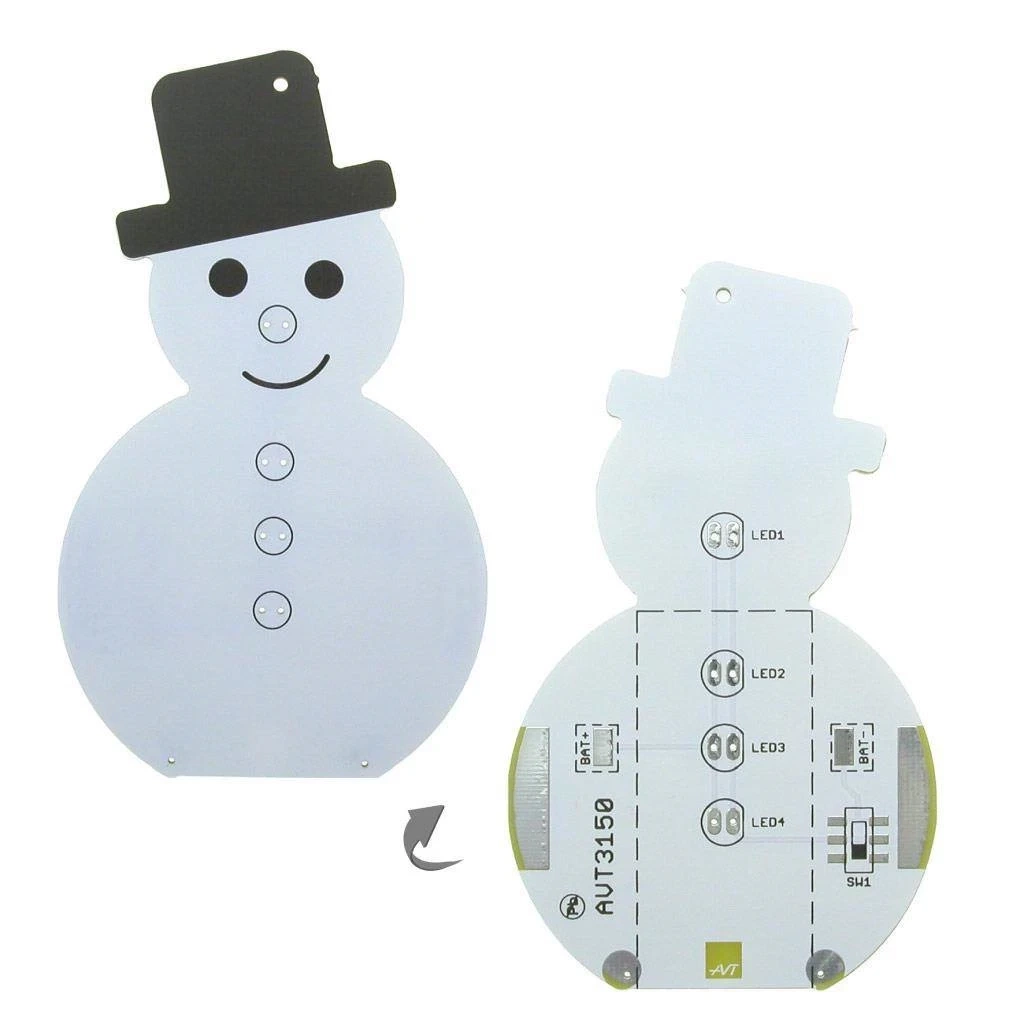

Diody LED należy wlutować zgodnie z zarysem widocznym po stronie lutowania. Zarys powinien odpowiadać ścięciu obudowy diody.

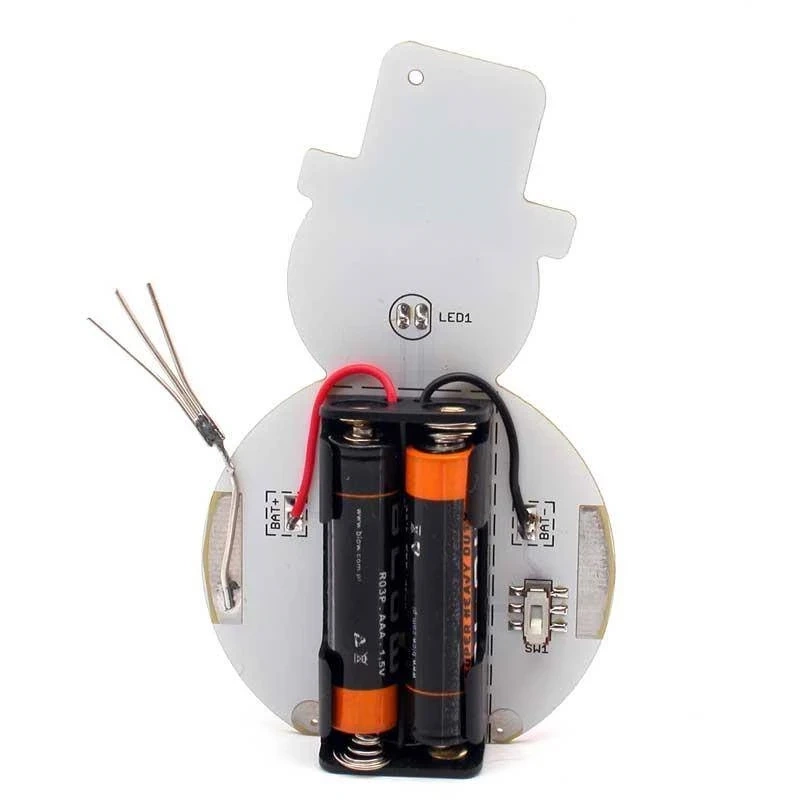

Koszyk baterii przykleja się od spodu, a przewody należy skrócić tak, aby nie wystawały poza obrys bałwanka. Czerwony przewód trafia do pola BAT+, a czarny do BAT-.

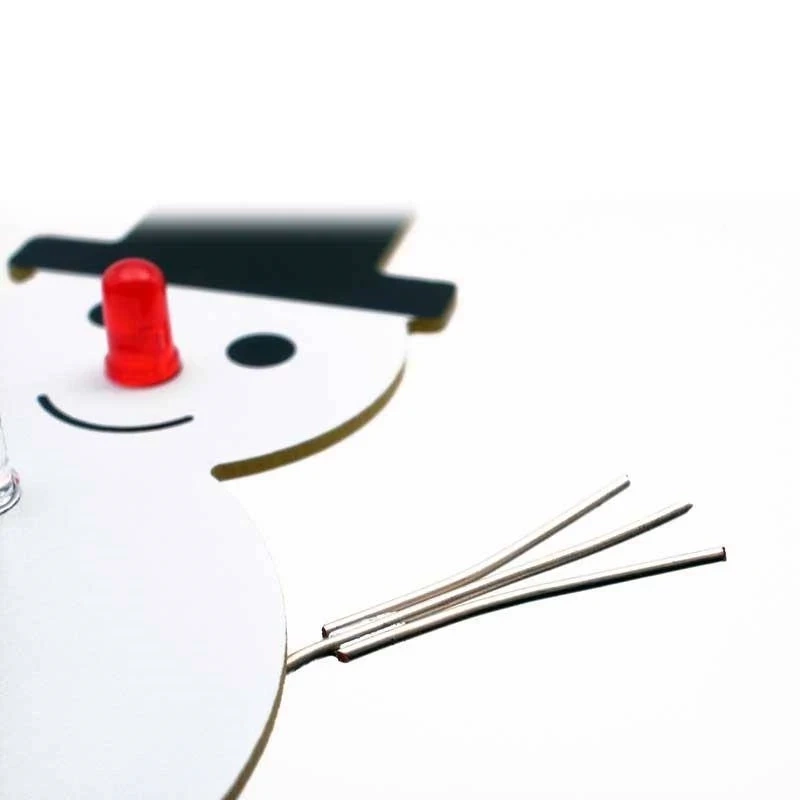

Do zawieszenia ozdoby można wykorzystać otwór w cylindrze, przeznaczony do przełożenia drucika albo nitki.
Uwaga: przed włożeniem baterii należy sprawdzić orientację diod LED, polaryzację koszyka 2×AAA oraz poprawność połączeń BAT+ i BAT-.
Najczęściej zadawane pytania
AVT3150 B to zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania bałwanka LED.
Do wykonania prostej dekoracji LED, która może być ozdobą pokoju, gabinetu, świątecznego stołu, witryny sklepowej lub choinki.
Nie. Projekt nie wymaga programowania, ponieważ efekt migania realizują gotowe migające diody LED.
Tak. Układ jest bardzo prosty, ma niewiele elementów i daje szybki efekt po poprawnym montażu.
Układ wymaga zasilania 3 V DC, typowo z koszyka na dwie baterie AAA.
