AVTduino miniLCD - miniaturowy panel operatora dla Arduino - zlutowany KIT AVT 1722
- Zlutowany panel miniLCD przyspieszy budowę prototypu z Arduino lub AVTduino. AVT1722 C wymaga podłączenia do płytki bazowej i integracji z programem.
Miniaturowa nakładka z LCD 2×8 i enkoderem - zlutowany AVT1722
Zlutowany panel operatora miniLCD do integracji z AVTduino lub zgodną płytką bazową.
Zlutowany panel operatora miniLCD do płytki bazowej

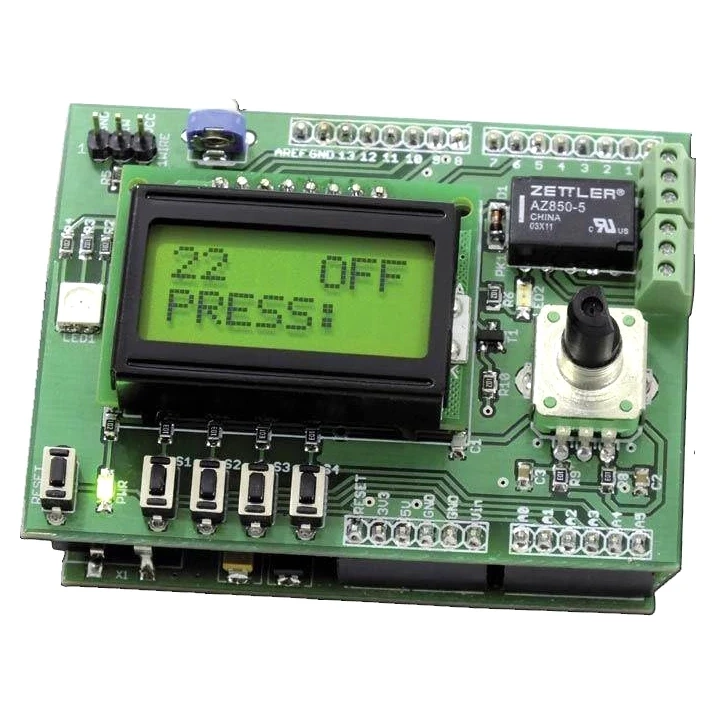

AVT1722 C to zlutowany panel operatorski miniLCD, który można wykorzystać jako lokalny interfejs użytkownika dla AVTduino lub zgodnej płytki bazowej. Moduł udostępnia wyświetlacz LCD 2×8, przyciski, enkoder obrotowy z przyciskiem, diodę LED RGB, złącze 1-Wire i miniaturowy przekaźnik.
Zlutowana wersja przyspiesza budowę prototypu, sterownika, termometru, regulatora lub urządzenia edukacyjnego, w którym potrzebne są komunikaty, nastawy i prosta sygnalizacja. Wersja C wymaga podłączenia do płytki bazowej, zasilania 5 VDC z tej płytki oraz programu obsługującego peryferia. To zlutowany moduł do integracji, a nie samodzielne urządzenie operatorskie.
Karta techniczna
AVT1722
Zlutowany miniaturowy panel operatora do AVTduino i zgodnych płytek bazowych z LCD 2×8, enkoderem, przyciskami, LED RGB, 1-Wire i przekaźnikiem.
| Wersja | C – zlutowany układ |
| Funkcja | panel operatora i nakładka prototypowa do AVTduino oraz zgodnych płytek |
| Wyświetlacz | LCD 2×8 znaków z podświetleniem |
| Elementy obsługi | 4 przyciski, Reset oraz impulsator obrotowy z przyciskiem |
| Sygnalizacja | dioda LED RGB oraz dioda zasilania PWR |
| Złącze czujnika | 1-Wire, np. dla DS18B20 |
| Wyjście wykonawcze | miniaturowy przekaźnik 1 A |
| Zgodność mechaniczna | nakładka na płytkę bazową AVTduino lub płytkę zgodną z jej układem złącz |
| Zasilanie | 5 VDC z płytki bazowej |
| Płytka PCB | 71×53 mm |
Wersja
AVT1722 C – zlutowany układ. Wersja zawiera zmontowany panel operatora miniLCD z wyświetlaczem 2×8, enkoderem, przyciskami, diodą LED RGB, diodą PWR, przekaźnikiem, złączem 1-Wire oraz listwami do połączenia z płytką bazową. Układ wymaga podłączenia do AVTduino lub zgodnej płytki oraz obsługi programowej.
Notes
LCD pracuje w organizacji 2×8 znaków. Kontrast ustawia się potencjometrem PR1, a rezystor R7 ogranicza prąd podświetlenia.
Panel udostępnia 4 przyciski użytkownika, przycisk Reset oraz enkoder z przyciskiem, co pozwala budować proste menu, nastawy i interfejs lokalny bez dodatkowej płytki operatorskiej.
Zlutowany moduł nie jest samodzielnym sterownikiem. Do działania wymaga płytki bazowej, programu obsługującego peryferia oraz poprawnego połączenia z zasilaniem 5 VDC.
Przed podłączeniem obciążenia do przekaźnika trzeba sprawdzić jego dopuszczalny prąd oraz dobrać obwód sterowany do parametrów miniaturowego przekaźnika.
Uwaga: moduł pobiera zasilanie 5 VDC z płytki bazowej. Przed podłączeniem należy sprawdzić orientację nakładki, zgodność wyprowadzeń i obciążenie przekaźnika, aby nie uszkodzić płytki bazowej ani podłączonych elementów.
Najczęściej zadawane pytania
AVT1722 C to zlutowany układ panelu operatora miniLCD do AVTduino i zgodnych płytek. Zawiera LCD 2×8, enkoder, przyciski, LED RGB, złącze 1-Wire, przekaźnik i elementy połączeniowe. Wymaga podłączenia do płytki bazowej oraz obsługi programowej.
Nie. To zlutowana nakładka do integracji z płytką bazową. Do pracy potrzebuje zasilania 5 VDC i programu obsługującego elementy panelu.
Panel ma wyświetlacz LCD 2×8, 4 przyciski użytkownika, przycisk Reset, impulsator obrotowy z przyciskiem i diodę LED RGB.
Tak. Moduł ma złącze 1-Wire przeznaczone m.in. do czujników DS18B20, o ile program w płytce bazowej obsługuje taki czujnik.
Tak. AVT1722 jest zgodny z Arduino oraz AVTduino pod względem układu złącz i pracy z poziomami 5 V. Przed użyciem należy sprawdzić zgodność wyprowadzeń konkretnej płytki bazowej oraz obsługę LCD, przycisków, enkodera, 1-Wire, LED RGB i przekaźnika w programie.
Miniaturowy przekaźnik 1 A pozwala dodać proste wyjście wykonawcze do projektu, na przykład do przełączania niewielkiego obciążenia zgodnego z parametrami przekaźnika.
