AVTduino miniLCD - miniaturowy panel operatora dla Arduino - KIT AVT 1722
- Rozszerz Arduino o miniaturowy panel operatora z LCD 2×8, enkoderem i przekaźnikiem. AVT1722 B to KIT DIY z PCB i elementami do lutowania.
Miniaturowa nakładka z LCD 2×8 i enkoderem - KIT DIY AVT1722
KIT do zbudowania kompaktowego panelu operatora do AVTduino i zgodnych płytek bazowych.
Panel operatorski do samodzielnego montażu

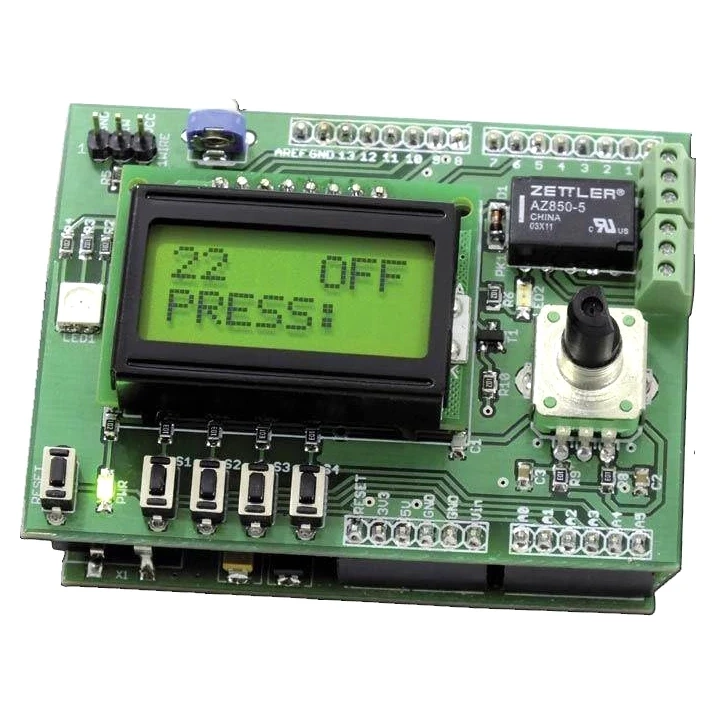

AVT1722 pozwala zbudować kompaktową nakładkę operatorską do AVTduino lub zgodnej płytki bazowej. Moduł łączy wyświetlacz LCD 2×8, enkoder obrotowy, cztery przyciski użytkownika, Reset, diodę LED RGB, złącze 1-Wire oraz miniaturowy przekaźnik, dlatego dobrze nadaje się do prototypów z menu, nastawami i lokalną sygnalizacją.
Zestaw ułatwia budowę sterowników, termometrów, prostych regulatorów, paneli konfiguracyjnych i urządzeń edukacyjnych. Wersja B to KIT z płytką PCB i elementami do lutowania, w tym wyświetlaczem LCD, enkoderem, przekaźnikiem, przyciskami, diodami LED, elementami SMD i złączami.
Karta techniczna
AVT1722
Miniaturowy panel operatora do AVTduino i zgodnych płytek bazowych z LCD 2×8, enkoderem, przyciskami, LED RGB, 1-Wire i przekaźnikiem.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | panel operatora i nakładka prototypowa do AVTduino oraz zgodnych płytek |
| Wyświetlacz | LCD 2×8 znaków z podświetleniem |
| Elementy obsługi | 4 przyciski, Reset oraz impulsator obrotowy z przyciskiem |
| Sygnalizacja | dioda LED RGB oraz dioda zasilania PWR |
| Złącze czujnika | 1-Wire, np. dla DS18B20 |
| Wyjście wykonawcze | miniaturowy przekaźnik 1 A |
| Zgodność mechaniczna | nakładka na płytkę bazową AVTduino lub płytkę zgodną z jej układem złącz |
| Zasilanie | 5 VDC z płytki bazowej |
| Płytka PCB | 71×53 mm |
Wersja

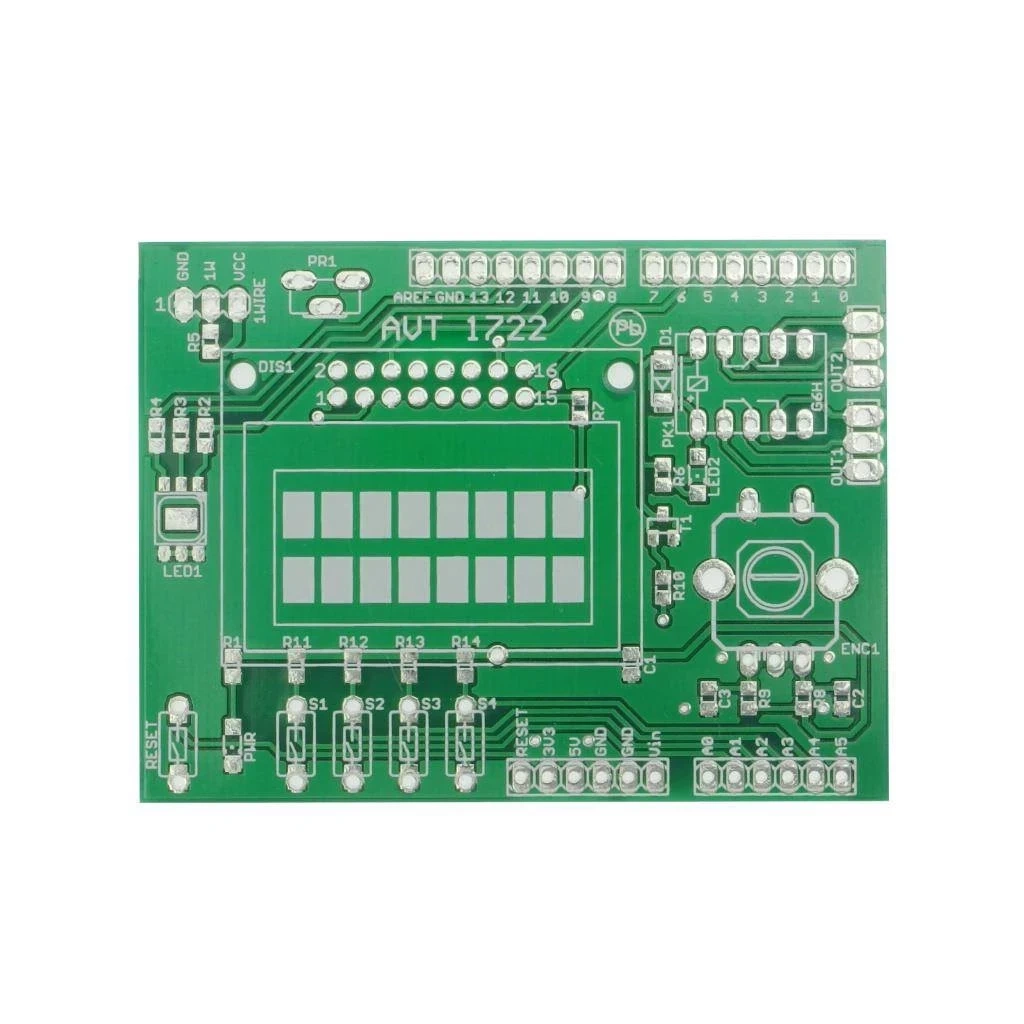

AVT1722 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, wyświetlacz LCD 2×8, impulsator z przyciskiem, przyciski S1–S4 i RESET, przekaźnik AZ850-5, diody LED, tranzystor, elementy SMD, potencjometr kontrastu, złącza i listwy goldpin do zbudowania panelu operatorskiego miniLCD.
Notes
LCD pracuje w organizacji 2×8 znaków. Kontrast ustawia się potencjometrem PR1, a rezystor R7 ogranicza prąd podświetlenia.
Panel udostępnia 4 przyciski użytkownika, przycisk Reset oraz enkoder z przyciskiem, co pozwala budować proste menu, nastawy i interfejs lokalny bez dodatkowej płytki operatorskiej.
Złącze 1-Wire pozwala podłączyć czujnik, np. DS18B20, a miniaturowy przekaźnik zapewnia proste wyjście wykonawcze do niewielkiego obciążenia.
Moduł jest zasilany napięciem 5 VDC z płytki bazowej, dlatego przed użyciem trzeba sprawdzić zgodność mechaniczną, orientację złącz i wymagania programu obsługującego peryferia.
Uwaga: moduł pobiera zasilanie 5 VDC z płytki bazowej. Przed podłączeniem należy sprawdzić orientację nakładki, zgodność wyprowadzeń i obciążenie przekaźnika, aby nie uszkodzić płytki bazowej ani podłączonych elementów.
Najczęściej zadawane pytania
AVT1722 B to zestaw KIT z płytką PCB i elementami do zlutowania miniaturowego panelu operatora do AVTduino i zgodnych płytek, w tym LCD 2×8, enkoderem, przyciskami, LED RGB, przekaźnikiem, złączami i elementami SMD.
Do budowy lokalnego panelu użytkownika dla prototypu lub sterownika AVTduino, szczególnie gdy potrzebne są komunikaty LCD, przyciski, enkoder, sygnalizacja LED i proste wyjście przekaźnikowe.
Tak. Projekt obejmuje wyświetlacz LCD 2×8, 4 przyciski, przycisk Reset, impulsator z przyciskiem oraz diodę LED RGB.
Tak. Na płytce znajduje się miniaturowy przekaźnik 1 A, którego styki są wyprowadzone na złącza śrubowe.
Tak. AVT1722 jest zgodny z Arduino oraz AVTduino pod względem układu złącz i pracy z poziomami 5 V. Przed użyciem należy sprawdzić zgodność wyprowadzeń konkretnej płytki bazowej oraz obsługę LCD, przycisków, enkodera, 1-Wire, LED RGB i przekaźnika w programie.
Tak. Panel jest sprzętową nakładką, a obsługa LCD, przycisków, enkodera, LED RGB, 1-Wire i przekaźnika zależy od programu w płytce bazowej.
