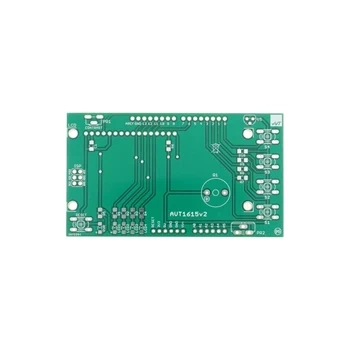

AVTduino LCD - wyświetlacz i panel peryferiów Arduino - PCB do projektu AVT 1615
- Dodaj do Arduino LCD 2×16, przyciski, LED-y, LM35, piezo i wejście analogowe. AVT1615 A to płytka PCB modułu AVTduino LCD; elementy kompletujesz osobno.

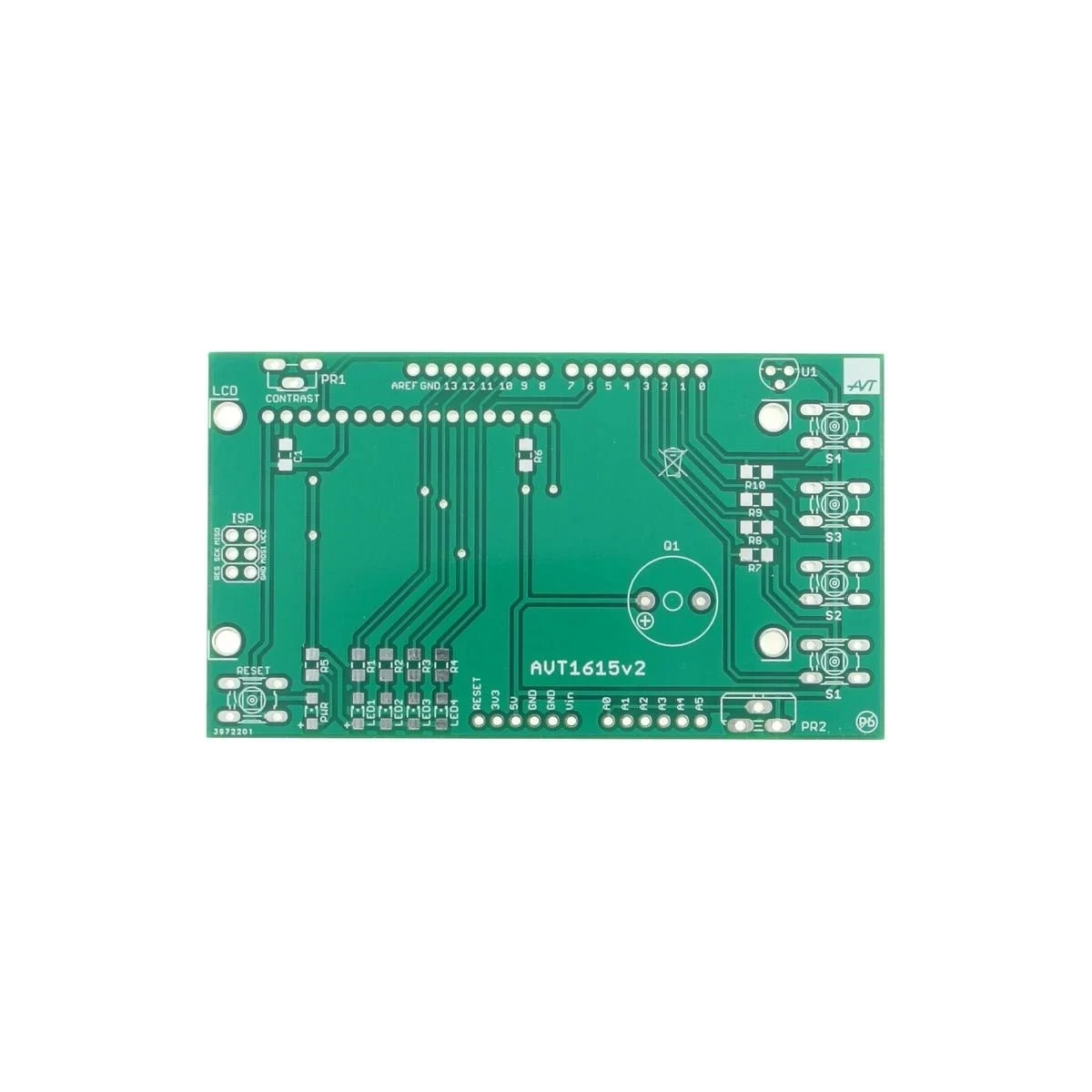

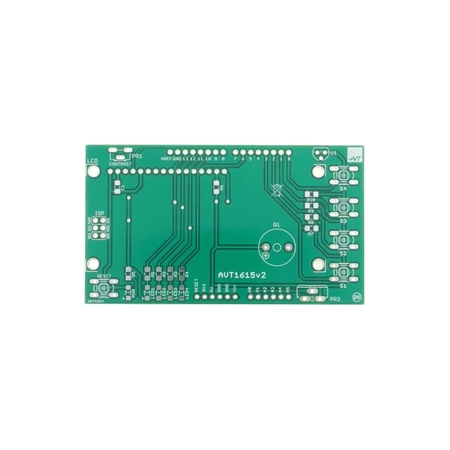

AVTduino LCD - wyświetlacz i panel peryferiów Arduino - płytka PCB do AVT1615
Płytka PCB do wykonania modułu rozszerzeń Arduino z LCD 2×16, przyciskami, LED-ami, LM35 i sygnalizatorem piezo.
Moduł LCD i peryferiów do projektów Arduino
AVT1615 to projekt modułu rozszerzającego Arduino o elementy najczęściej potrzebne podczas budowy prototypów: wyświetlacz LCD 2×16, przyciski, diody LED, sygnalizator piezo, czujnik temperatury i regulowane wejście analogowe. Moduł sprawdza się przy budowie mierników, zegarów, prostych sterowników i paneli użytkownika.
Płytka jest nakładana na bazową płytkę Arduino, tworząc wygodny moduł typu shield. Wyświetlacz pracuje w trybie 4-bitowym, przyciski zwierają wejścia do masy, a czujnik LM35 dostarcza sygnał analogowy do ADC. Wersja A obejmuje samą płytkę PCB; LCD, przyciski, LED-y, LM35, piezo, potencjometry, złącza i pozostałe elementy trzeba skompletować osobno.
Karta techniczna
AVT1615
Moduł peryferiów dla Arduino z wyświetlaczem LCD 2×16, przyciskami, diodami LED, czujnikiem temperatury LM35, wejściem analogowym i sygnalizatorem piezo.
| Wersja | A – płytka drukowana PCB |
| Funkcja | moduł LCD i peryferiów dla Arduino |
| Format modułu | nakładka na płytkę bazową Arduino |
| Wyświetlacz | LCD 2×16 znaków z podświetleniem |
| Elementy interfejsu | 4 przyciski użytkownika, RESET, 4 diody LED |
| Funkcje pomiarowe i testowe | czujnik temperatury LM35, regulowane wejście analogowe 0...5 V, sygnalizator piezo |
| Regulacja kontrastu LCD | potencjometr PR1 |
| Złącze programowania | ISP |
| Zasilanie | 5 VDC z płytki bazowej Arduino |
| Płytka PCB | 53×92 mm |
Wersja
AVT1615 A – płytka PCB. Wyświetlacz LCD, przyciski, LED-y, LM35, piezo, potencjometry, złącza i pozostałe elementy z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1–R5: 470 Ω, SMD 1206
- R6: 47 Ω, SMD 1206
- R7–R10: 10 kΩ, SMD 1206
- PR1: 10 kΩ, potencjometr montażowy RM63
- PR2: 10 kΩ, potencjometr montażowy PT10
- C1: 100 nF, SMD 1206
- LED1–LED4: dioda LED RED, SMD 1206
- PWR: dioda LED GREEN, SMD 1206
- U1: czujnik temperatury LM35DZ
- Q1: przetwornik piezo z generatorem 5 V
- S1–S4: przycisk miniaturowy 10–17,5 mm
- RESET: przycisk miniaturowy 1 mm
- LCD: wyświetlacz LCD 2×16 znaków
- J1–J3, POWER: listwa goldpin
- ISP: listwa goldpin kątowa
Notes
Moduł jest nakładany na płytkę bazową Arduino przez system złączy. Przed montażem trzeba sprawdzić zgodność mechanicznego rozstawu złączy z używaną płytką bazową.
Wyświetlacz LCD pracuje na liniach PD4–PD7, a kontrast ustawia się potencjometrem PR1. Rezystor R6 ogranicza prąd podświetlenia LCD.
Przyciski S1–S4 mają poziom aktywny 0 V, czyli zwierają odpowiednie wejścia do masy. LED1–LED4 są sterowane z portów PB2–PB5, a ich anody są podłączone do +5 V.
Montaż obejmuje liczne elementy SMD oraz złącza. Najwygodniej rozpocząć od elementów niskich SMD, a na końcu wlutować listwy, LCD, złącze ISP i elementy mechaniczne.
Uwaga: Przed podłączeniem modułu do płytki bazowej trzeba sprawdzić poprawność montażu, orientację złączy, ustawienie kontrastu LCD oraz brak zwarć na liniach zasilania 5 V i GND.
Najczęściej zadawane pytania
AVT1615 A zawiera wyłącznie płytkę PCB do projektu modułu AVTduino LCD. Do uruchomienia układu trzeba samodzielnie skompletować elementy z wykazu albo wybrać wersję B – zestaw KIT z płytką PCB i elementami do lutowania, jeśli jest dostępna.
Moduł dodaje LCD 2×16, przyciski, diody LED, czujnik temperatury LM35, regulowane wejście analogowe, sygnalizator piezo, RESET i złącze ISP.
Moduł ułatwia budowę mierników, zegarów, prostych sterowników, menu użytkownika, paneli sygnalizacyjnych i projektów edukacyjnych opartych na Arduino.
Linie danych LCD są podłączone do PD4–PD7, a linie sterujące do PB0 i PB1. Kontrast reguluje potencjometr PR1.
Nie jako oddzielny zasilacz. Moduł jest zasilany napięciem 5 VDC z płytki bazowej Arduino.
