AVTduino LCD - wyświetlacz i panel peryferiów Arduino - KIT AVT 1615
- Zbuduj panel peryferiów dla Arduino z LCD 2×16, przyciskami, LED-ami, LM35 i piezo. AVT1615 B to KIT DIY z PCB i elementami do lutowania.

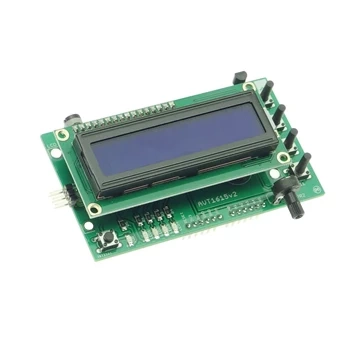

AVTduino LCD - wyświetlacz i panel peryferiów Arduino - KIT DIY AVT1615
KIT do zbudowania modułu Arduino z LCD 2×16, przyciskami, LED-ami, czujnikiem LM35 i sygnalizatorem piezo.
Moduł LCD i peryferiów Arduino do samodzielnego montażu

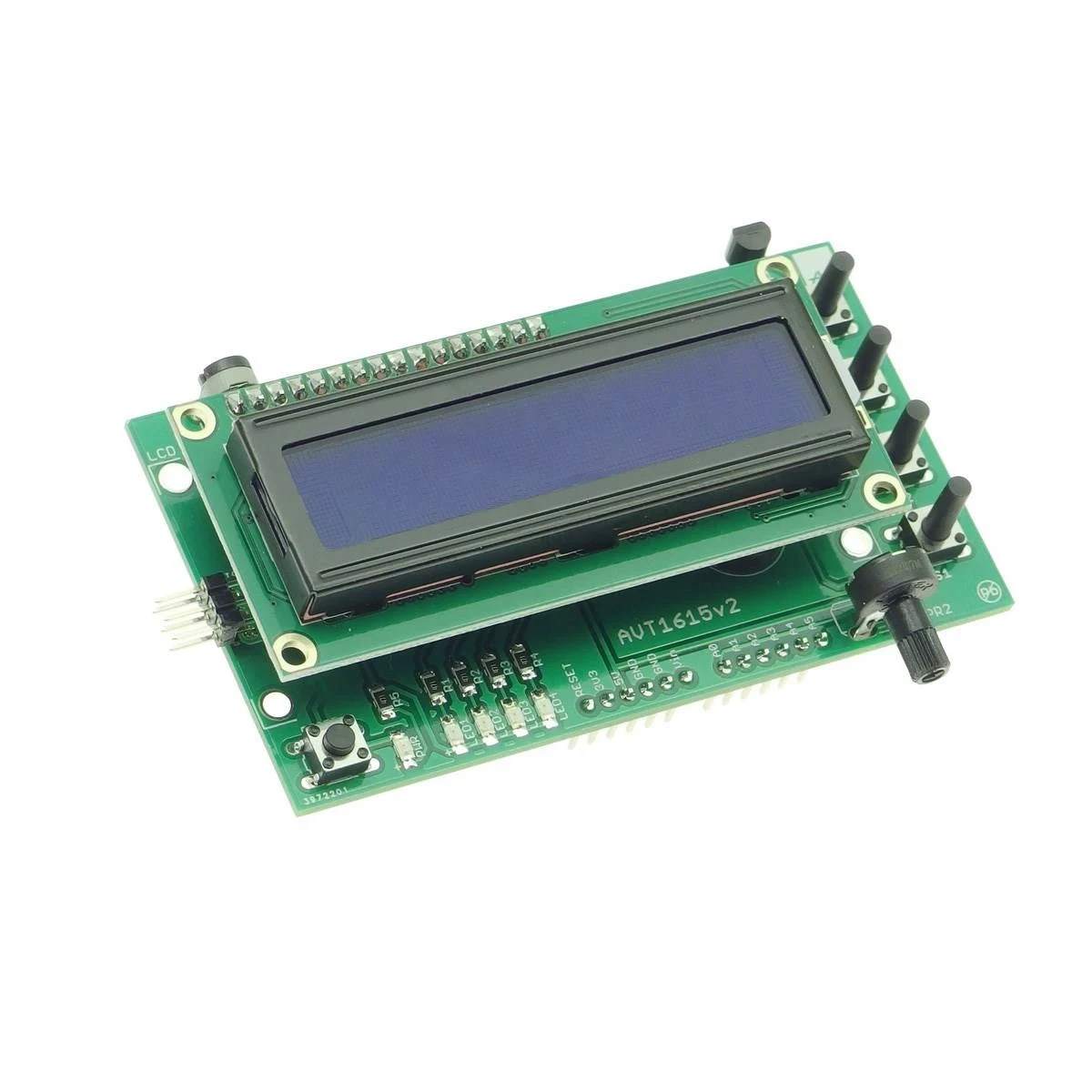

AVT1615 pozwala zbudować moduł rozszerzający Arduino o elementy potrzebne w wielu projektach prototypowych. Na jednej płytce znajduje się interfejs LCD 2×16, cztery przyciski, cztery diody LED, RESET, czujnik temperatury LM35, regulowane wejście analogowe i przetwornik piezo.

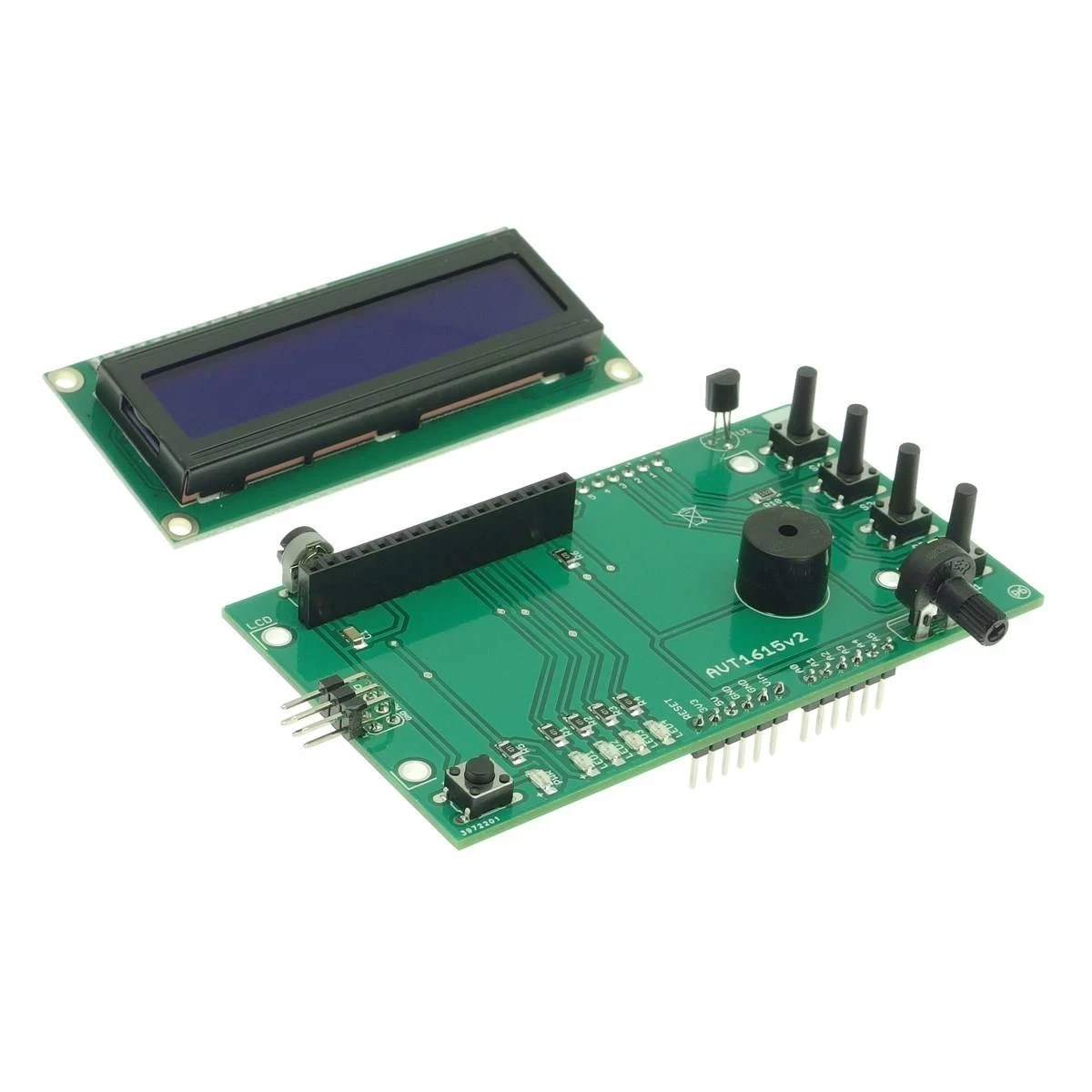

Moduł jest nakładany na płytkę bazową Arduino, tworząc zestaw wygodny do eksperymentów, nauki programowania i budowy urządzeń z prostym interfejsem użytkownika. Wersja B to zestaw KIT z płytką PCB, wyświetlaczem, elementami SMD, przyciskami, potencjometrami, czujnikiem LM35, przetwornikiem piezo, złączami i elementami do samodzielnego montażu.
Karta techniczna
AVT1615
Moduł peryferiów dla Arduino z wyświetlaczem LCD 2×16, przyciskami, diodami LED, czujnikiem temperatury LM35, wejściem analogowym i sygnalizatorem piezo.
| Wersja | A – płytka drukowana PCB |
| Funkcja | moduł LCD i peryferiów dla Arduino |
| Format modułu | nakładka na płytkę bazową Arduino |
| Wyświetlacz | LCD 2×16 znaków z podświetleniem |
| Elementy interfejsu | 4 przyciski użytkownika, RESET, 4 diody LED |
| Funkcje pomiarowe i testowe | czujnik temperatury LM35, regulowane wejście analogowe 0...5 V, sygnalizator piezo |
| Regulacja kontrastu LCD | potencjometr PR1 |
| Złącze programowania | ISP |
| Zasilanie | 5 VDC z płytki bazowej Arduino |
| Płytka PCB | 53×92 mm |
Wersja
AVT1615 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, wyświetlacz LCD 2×16, przyciski, diody LED, czujnik LM35, przetwornik piezo, potencjometry, złącza oraz elementy SMD do zlutowania modułu AVTduino LCD.
Notes

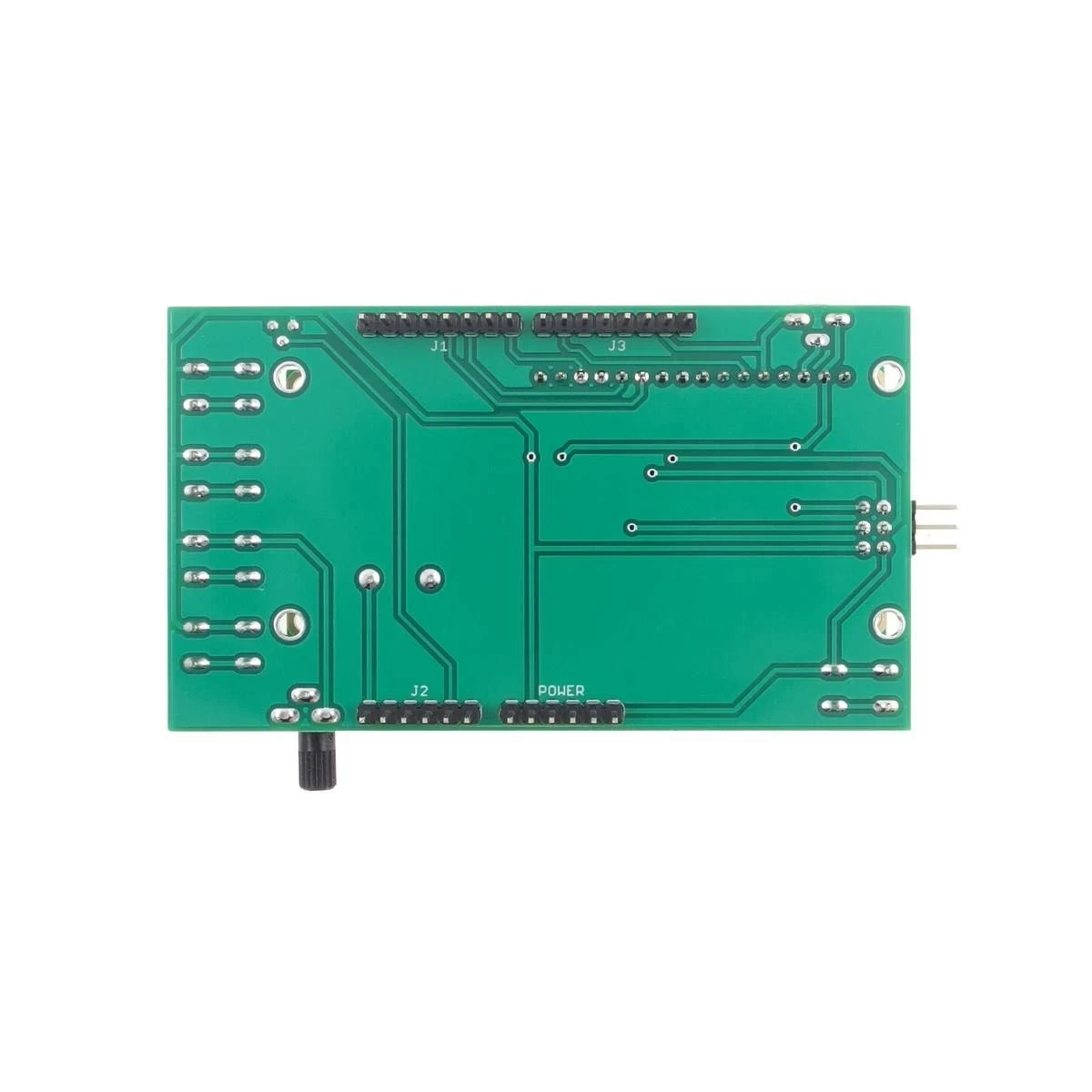

Moduł jest nakładany na płytkę bazową Arduino przez system złączy. Przed montażem trzeba sprawdzić zgodność mechanicznego rozstawu złączy z używaną płytką bazową.

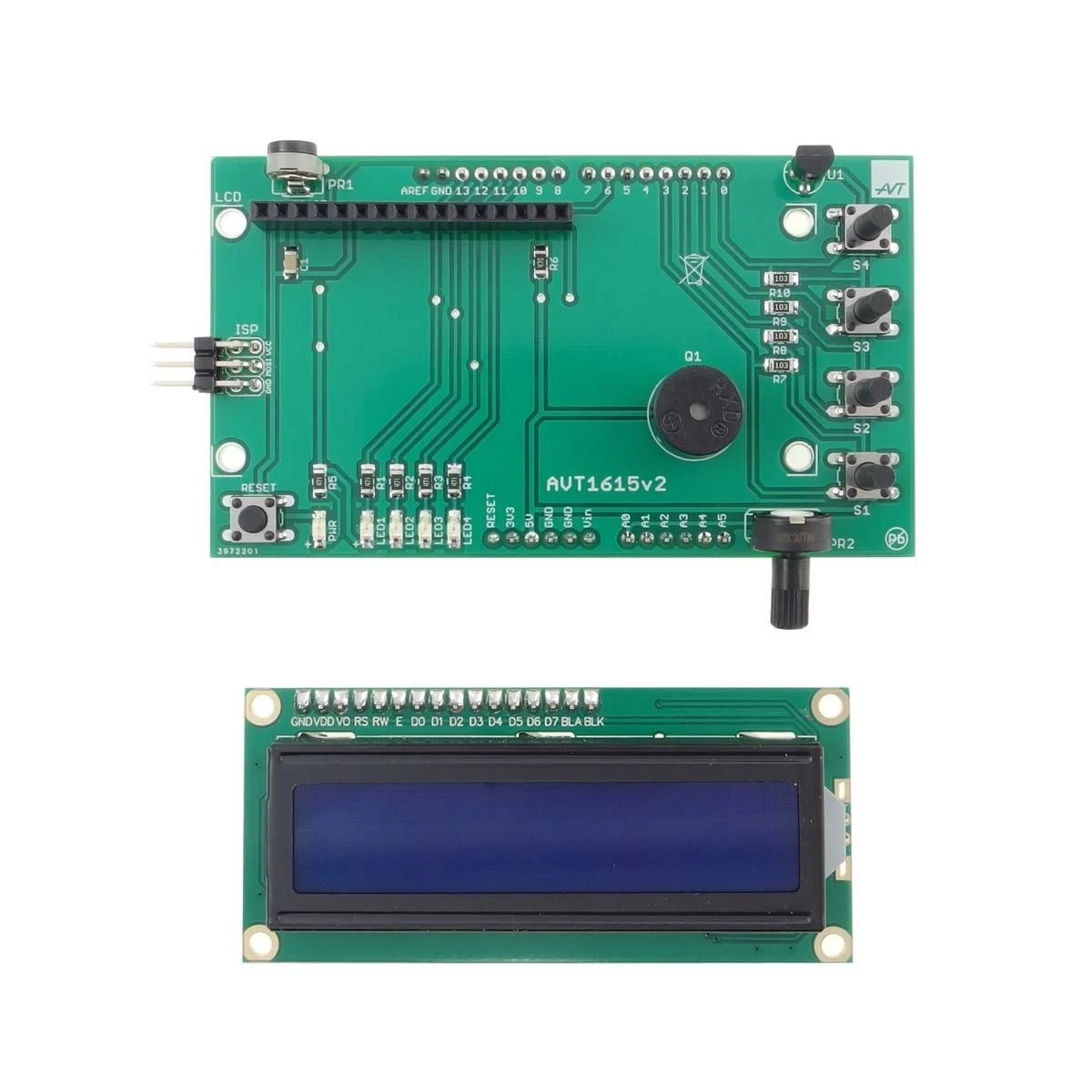

Wyświetlacz LCD pracuje na liniach PD4–PD7, a kontrast ustawia się potencjometrem PR1. Rezystor R6 ogranicza prąd podświetlenia LCD.
Przyciski S1–S4 mają poziom aktywny 0 V, czyli zwierają odpowiednie wejścia do masy. LED1–LED4 są sterowane z portów PB2–PB5, a ich anody są podłączone do +5 V.
Montaż jest trudniejszy ze względu na liczbę elementów i układ złączy. Najwygodniej rozpocząć od elementów SMD, następnie wlutować przyciski i potencjometry, a na końcu LCD, listwy goldpin oraz złącze ISP.
Uwaga: Przed podłączeniem modułu do płytki bazowej trzeba sprawdzić poprawność montażu, orientację złączy, ustawienie kontrastu LCD oraz brak zwarć na liniach zasilania 5 V i GND.
Najczęściej zadawane pytania
AVT1615 B to zestaw KIT z płytką PCB, wyświetlaczem LCD 2×16, przyciskami, diodami LED, czujnikiem LM35, przetwornikiem piezo, potencjometrami, złączami i elementami SMD do zlutowania modułu dla Arduino.
Moduł dodaje LCD 2×16, przyciski, diody LED, czujnik temperatury LM35, regulowane wejście analogowe, sygnalizator piezo, RESET i złącze ISP.
Moduł ułatwia budowę mierników, zegarów, prostych sterowników, menu użytkownika, paneli sygnalizacyjnych i projektów edukacyjnych opartych na Arduino.
Linie danych LCD są podłączone do PD4–PD7, a linie sterujące do PB0 i PB1. Kontrast reguluje potencjometr PR1.
Nie jako oddzielny zasilacz. Moduł jest zasilany napięciem 5 VDC z płytki bazowej Arduino.
