Automatyczny wyłącznik czasowy 12V z przekaźnikiem - zlutowany KIT AVT 1684
- Zlutowany wyłącznik czasowy przyspieszy integrację timera przekaźnikowego 12 V w urządzeniu. AVT1684 C wymaga podłączenia zasilania, odbiornika i bezpiecznej obudowy.
Timer przekaźnikowy do automatycznego odłączania zasilania - zlutowany AVT1684
Zlutowany wyłącznik czasowy 12 V do integracji z odbiornikiem, który ma zostać automatycznie odłączony po nastawionym czasie.
Zlutowany wyłącznik czasowy z przekaźnikiem

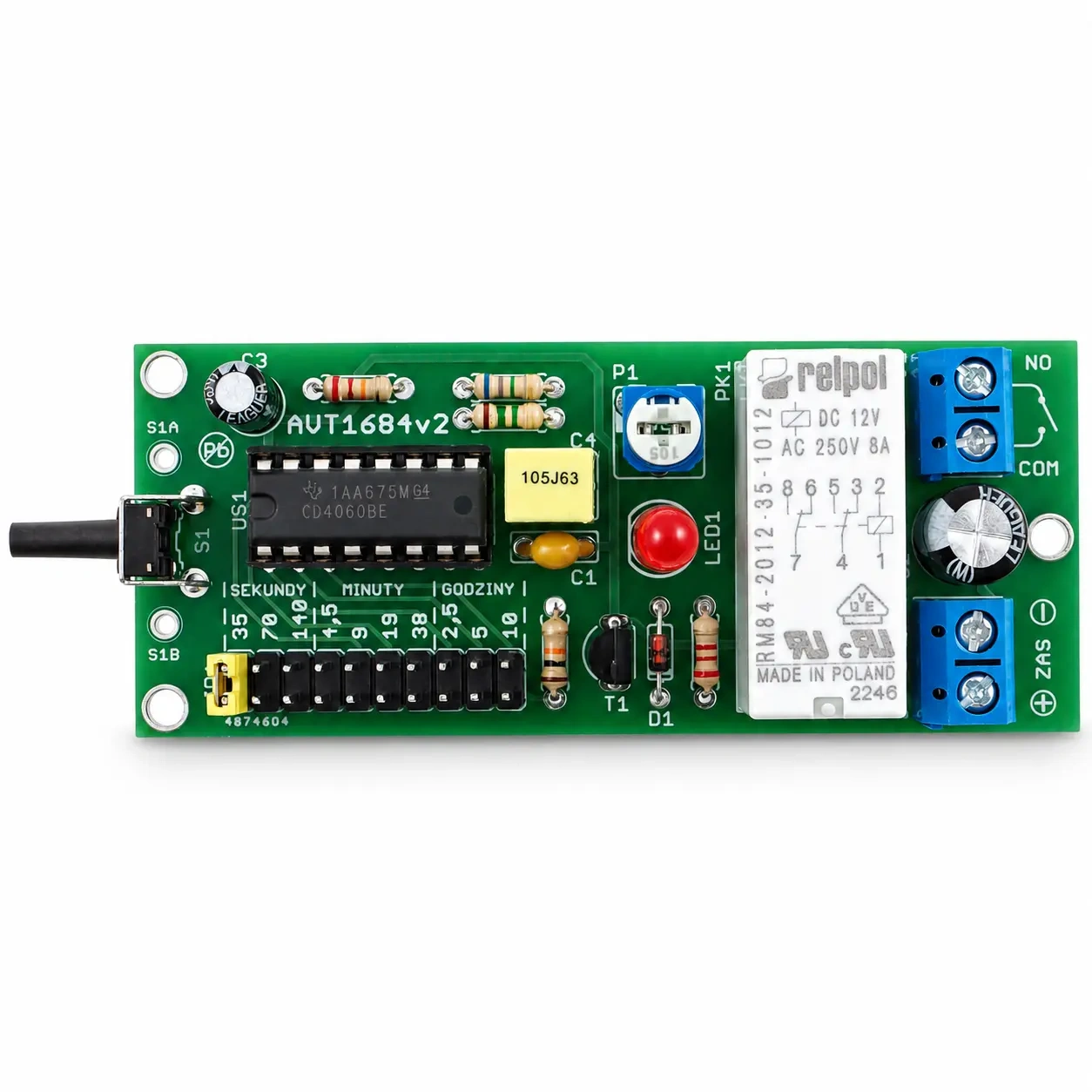

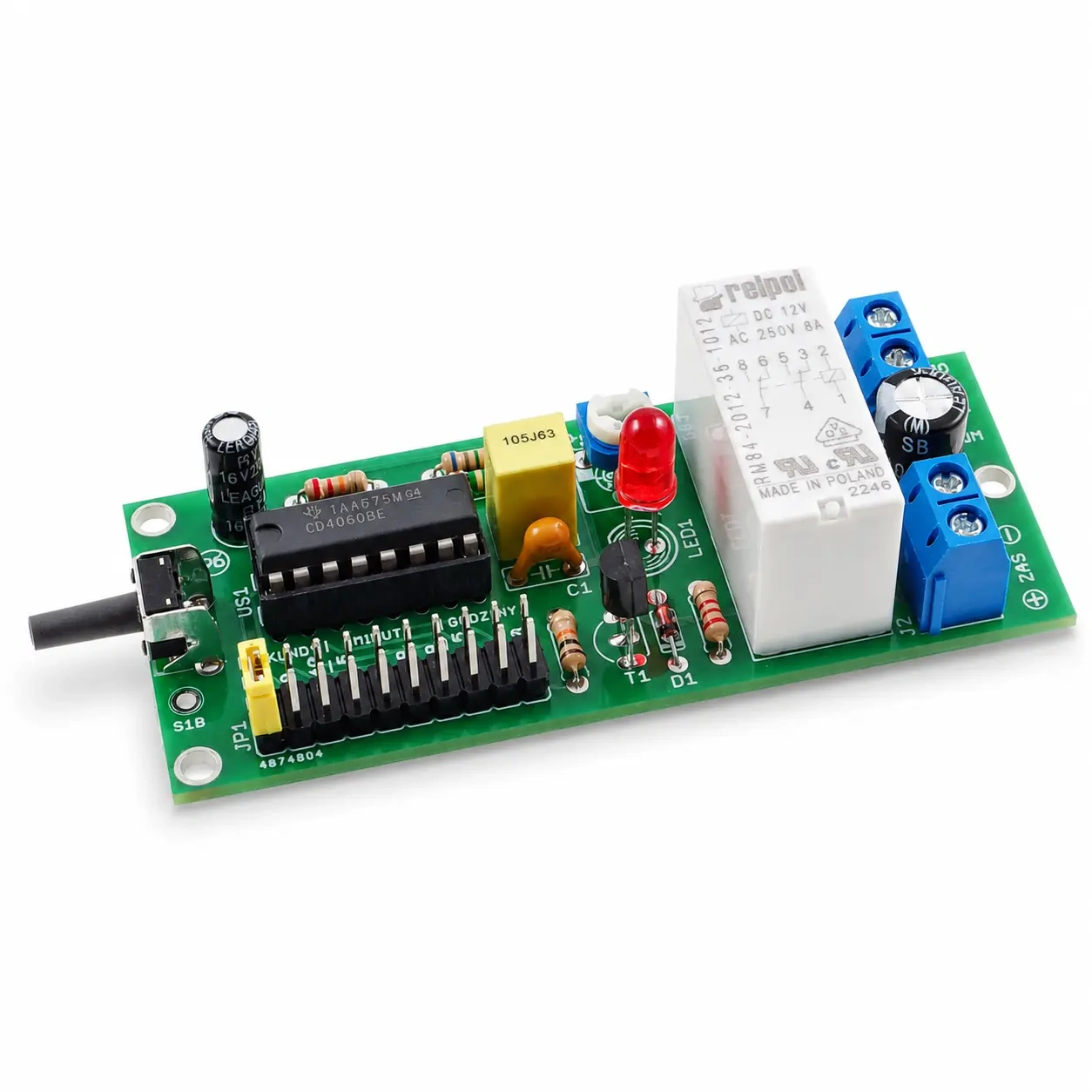

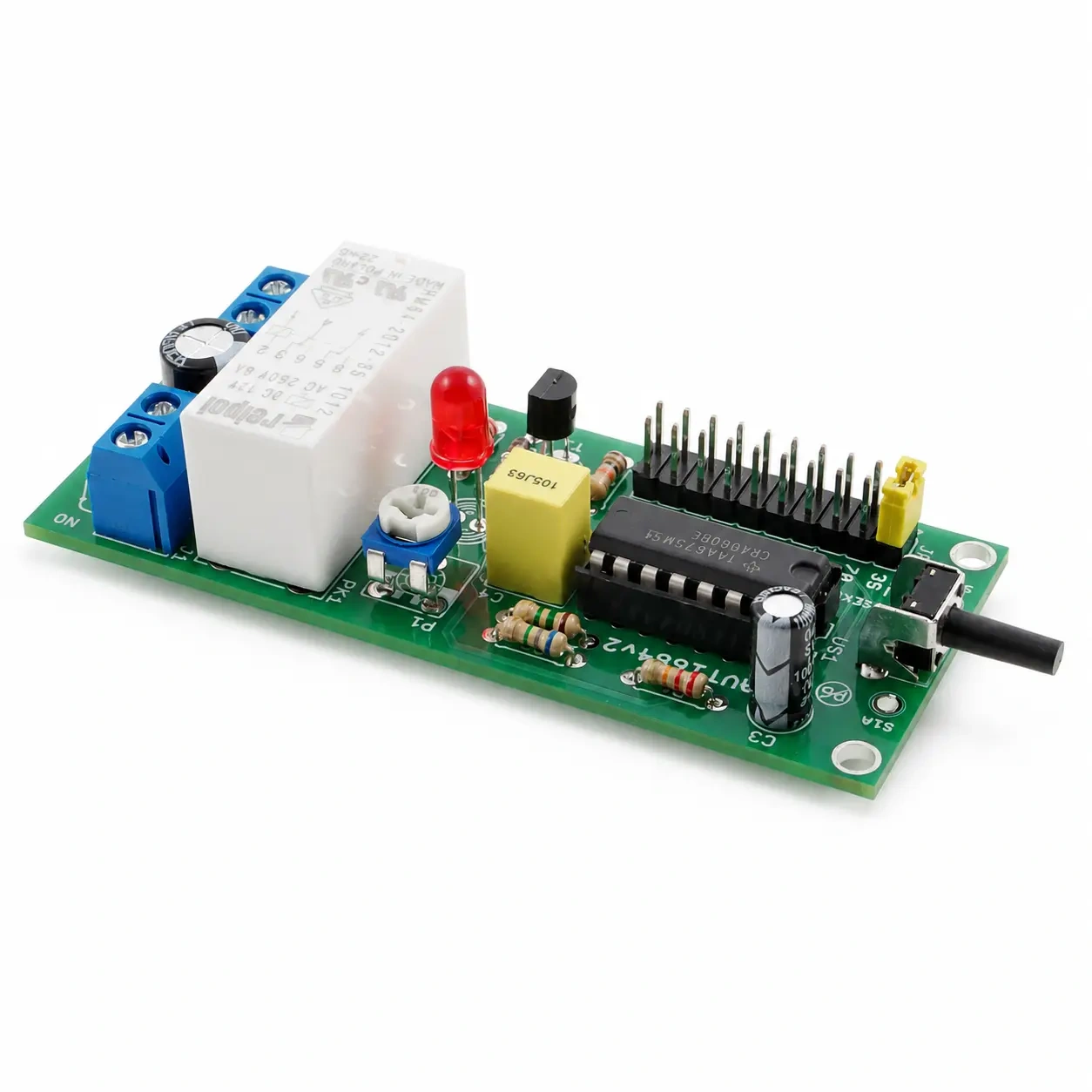

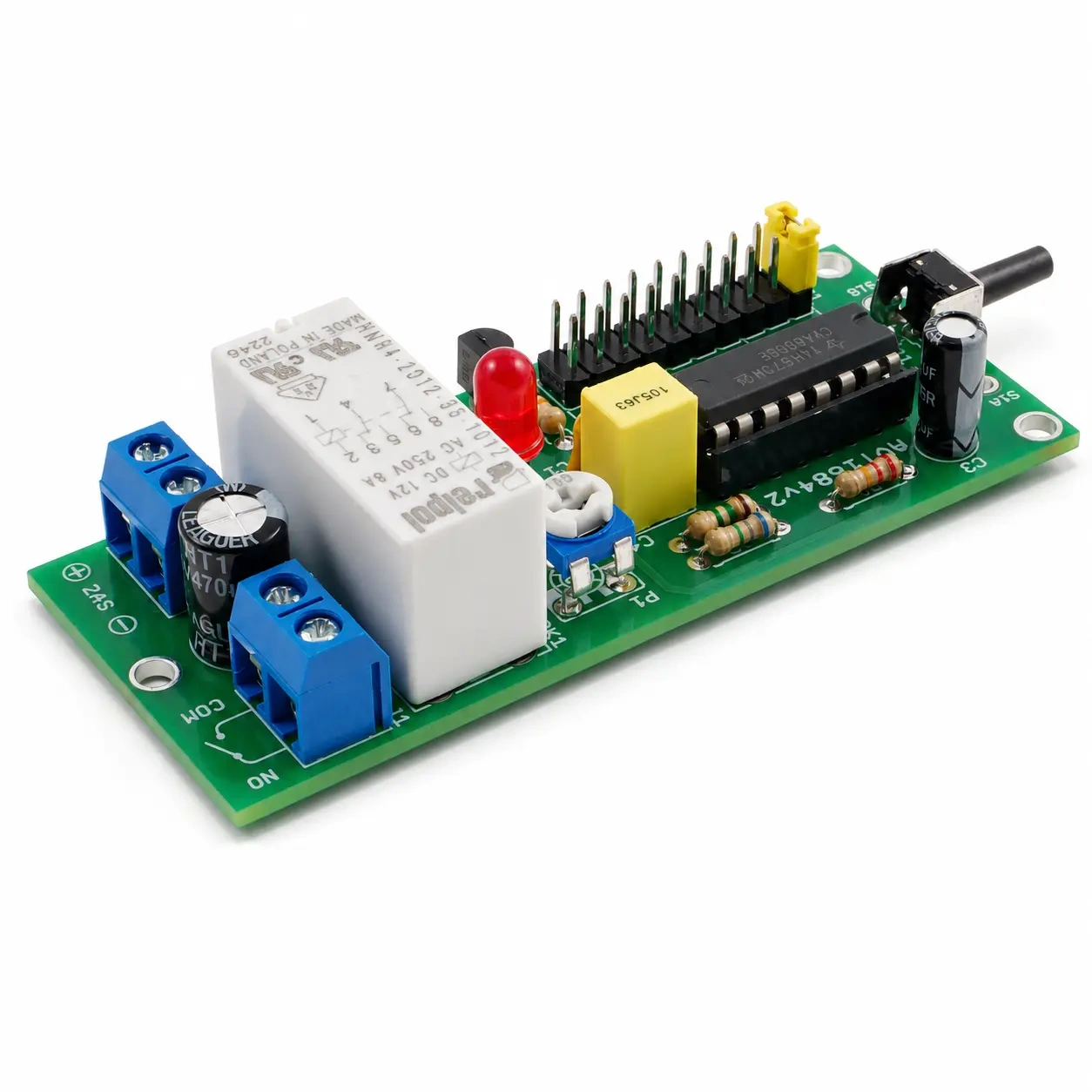

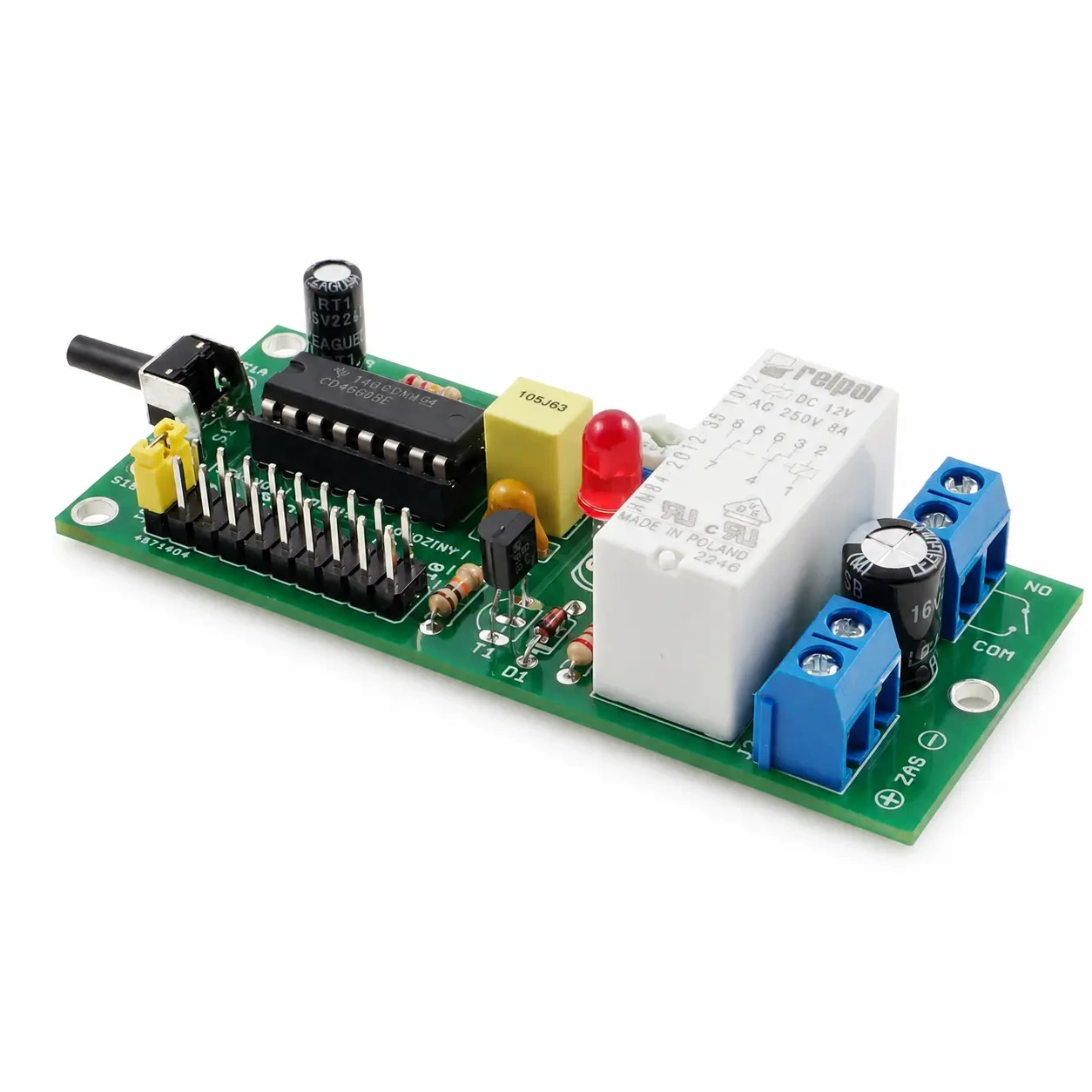

AVT1684 C to zlutowany timer przekaźnikowy, który po uruchomieniu przyciskiem odmierza nastawiony czas, a następnie odłącza zasilanie sterowanego urządzenia. Układ dobrze pasuje do prostych projektów warsztatowych i automatyki, gdzie urządzenie ma pracować tylko przez określony czas.
Zakres czasu wybiera się na JP1, a dokładność nastawy można skorygować potencjometrem P1. Wersja C wymaga podłączenia zasilania 12 VDC, odbiornika do styków przekaźnika oraz montażu w obudowie lub własnym urządzeniu. Przy sterowaniu obwodami 230 VAC konieczne są odpowiednie kwalifikacje i zachowanie zasad bezpieczeństwa.
Karta techniczna
AVT1684
Zlutowany automatyczny wyłącznik czasowy z układem CD4060, przekaźnikiem wykonawczym i skokowo wybieranym czasem odłączenia zasilania.
| Wersja | C – zlutowany układ |
| Funkcja | automatyczne odłączenie zasilania po nastawionym czasie |
| Układ czasowy | CD4060 z generatorem RC i dzielnikami częstotliwości |
| Zakres czasu | około 30 sekund…10 godzin |
| Wybór czasu | zworka JP1 lub przełącznik zewnętrzny |
| Regulacja czasu | potencjometr P1 |
| Wyzwalanie | przycisk S1 |
| Element wykonawczy | przekaźnik dwuobwodowy 12 V |
| Obciążalność styków | 8 A / 230 V |
| Zasilanie układu | 12 VDC, min. 50 mA |
| Płytka PCB | 80×33 mm |
Wersja
AVT1684 C – zlutowany układ. Wersja zawiera zmontowany wyłącznik czasowy z układem CD4060, przekaźnikiem dwuobwodowym 12 V, przyciskiem S1, potencjometrem P1, złączami J1/J2 i złączem wyboru czasu JP1. Układ wymaga podłączenia zasilania 12 VDC, odbiornika oraz montażu w obudowie lub własnym urządzeniu.
Notes
Złącze J2 służy do zasilania układu 12 VDC. Złącze J1 pracuje jak zwykły wyłącznik i włącza się je szeregowo z odłączanym urządzeniem.
Po zakończeniu odliczania przekaźnik odłącza zasilanie od układu i odbiornika. Ponowne załączenie jest możliwe po kilkunastu sekundach, gdy rozładują się kondensatory w układzie.
Generator nie jest stabilizowany kwarcowo, a czas zależy między innymi od temperatury i jakości kondensatora C4. Układ nie jest przeznaczony do precyzyjnego odmierzania czasu.
Zlutowany układ nie jest kompletnym urządzeniem w obudowie. Wymaga zabezpieczenia mechanicznego, prawidłowego prowadzenia przewodów i dopasowania obciążenia do styków przekaźnika oraz złącza śrubowego.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1684 C to zlutowany wyłącznik czasowy z przekaźnikiem, układem CD4060, przyciskiem, potencjometrem i złączami. Wymaga zasilania 12 VDC, podłączenia odbiornika i montażu w obudowie lub własnym urządzeniu.
Nie. To zlutowany układ elektroniczny do integracji. Do użycia wymaga przewodów, obudowy, zasilania i bezpiecznego podłączenia odbiornika.
Zakres działania przekaźnika wynosi około 30 sekund…10 godzin. Czas wybiera się skokowo zworką na JP1, a korektę wykonuje potencjometrem P1.
Po zakończeniu odliczania przekaźnik odłącza zasilanie od układu i odbiornika, więc w stanie spoczynku timer nie pobiera prądu ze źródła zasilania.
Tak, w granicach obciążalności styków przekaźnika i złącza, ale takie podłączenia powinny wykonywać wyłącznie osoby z odpowiednimi kwalifikacjami i z użyciem właściwej obudowy oraz izolacji.
