Automatyczny wyłącznik baterii 6–15V z MOSFET-em - zlutowany KIT AVT 746

Automatyczny wyłącznik baterii 6–15 V odcina zasilanie po 5 lub 110 s i ma prąd spoczynkowy poniżej 1 µA. AVT746 C to zlutowany układ do integracji z odbiornikiem.

Wersja

Rozmiar

Dostępny

22,50 zł

brutto / szt.

Szybkie zakupy 1-Click(bez rejestracji)

Dostępne również w sklepie firmowym w Warszawie

Szybka dostawa od 7,49 zł, Darmowa dostawa od 350,00 zł

Zwroty do 15 dni

Bezpieczne zakupy

Dodaj do listy zakupowej Dodaj opinię Zapytaj o ten produkt

Kod handlowy:

AVT746 C

Marka:

5903890008628

Ekonomizer zasilania bateryjnego - zlutowany układ AVT746

Zlutowany automatyczny wyłącznik baterii do podłączenia między źródło zasilania i odbiornik.

Zlutowany moduł do automatycznego odcinania baterii

AVT746 C to zlutowany ekonomizer zasilania do urządzeń bateryjnych. Po naciśnięciu przycisku moduł podaje napięcie na odbiornik, a po upływie ustalonego czasu automatycznie odcina zasilanie.

Układ ma MOSFET mocy, zieloną diodę LED sygnalizującą pracę i bardzo mały prąd spoczynkowy. Wersja C zawiera zlutowany moduł przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu, obudowie lub aplikacji zasilanej z baterii.

Zlutowany wyłącznik baterii do podłączenia między baterię lub akumulator i odbiornik

Prąd spoczynkowy < 1 µA minimalne obciążenie baterii po automatycznym odcięciu zasilania

PCB 44×33 mm mały moduł do montażu w urządzeniu bateryjnym lub obudowie

Karta techniczna
AVT746

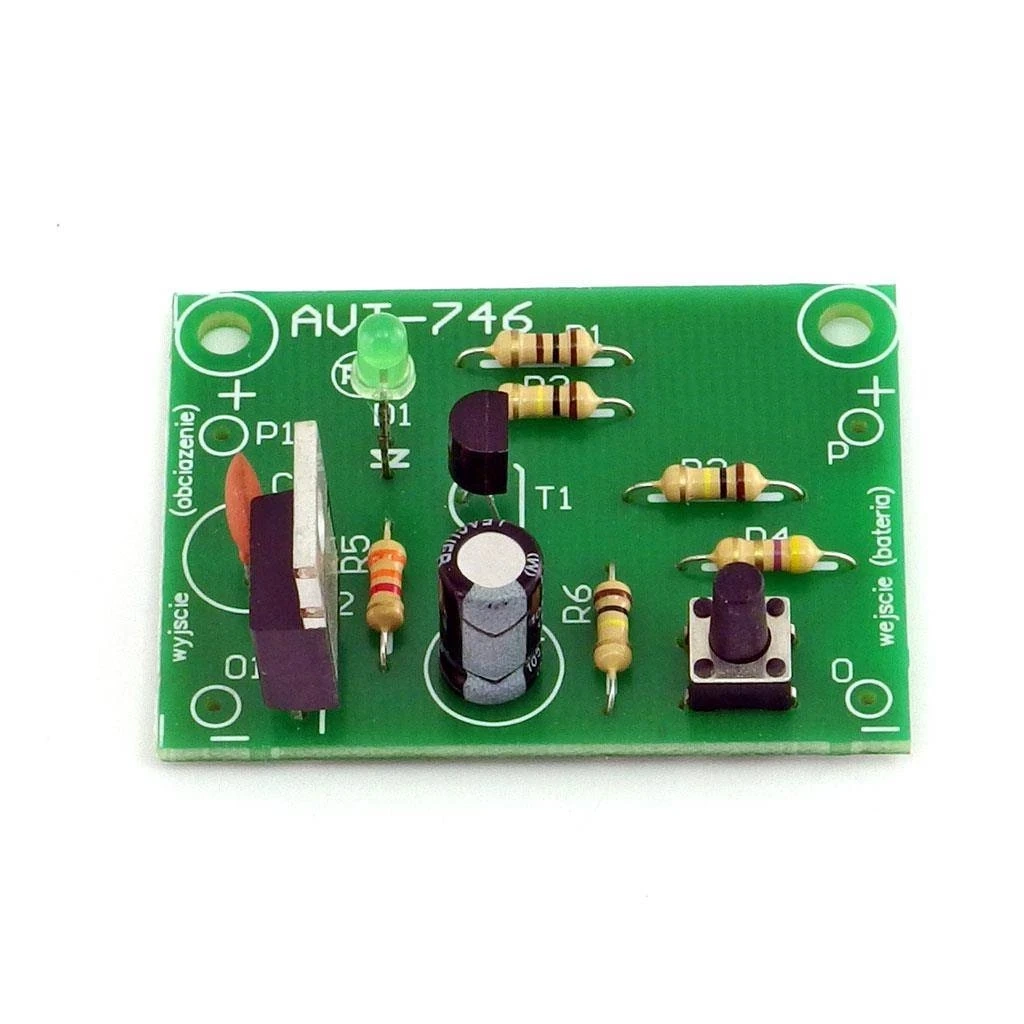

Zlutowany automatyczny wyłącznik baterii z MOSFET-em mocy, przyciskiem S1, zieloną LED i kondensatorem czasowym C2.

Kod projektu	AVT746
Wersja	C – zlutowany układ
Typ układu	automatyczny wyłącznik baterii
Zakres zasilania	6–15 V
Cykl pracy	około 5 s lub około 110 s
Prąd pracy	powyżej 10 A
Prąd spoczynkowy	poniżej 1 µA
Sterowanie	microswitch S1
Sygnalizacja	zielona dioda LED
Wymiary płytki PCB	44×33 mm

Pobierz dokumentację PDF

Wersja

AVT746 C – zlutowany układ. Wersja zawiera zmontowany automatyczny wyłącznik baterii przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu bateryjnym lub obudowie.

Notes

AVT746 C należy podłączyć między baterię lub akumulator a zasilany odbiornik. Punkty P/O są wejściem zasilania, a P1/O1 wyjściem do obciążenia.

Naciśnięcie S1 podaje napięcie na odbiornik i zapala LED D1. Po upływie czasu wyznaczonego przez C2 układ odcina zasilanie.

Podczas pracy odbiornik otrzymuje pełne napięcie baterii. Po automatycznym wyłączeniu prąd spoczynkowy modułu jest mniejszy niż 1 µA.

Moduł nie zastępuje zabezpieczenia nadprądowego. Przy zasilaniu z akumulatora należy stosować odpowiedni bezpiecznik i przewody dobrane do prądu obciążenia.

Uwaga: AVT746 C nie jest samodzielnym gotowym urządzeniem zasilającym. To zlutowany moduł do integracji z baterią i odbiornikiem. Obciążenie, przewody, chłodzenie MOSFET-a, bezpiecznik i obudowa muszą być dobrane do docelowej aplikacji.
