Automatyczny wyłącznik baterii 6–15V z MOSFET-em - PCB do projektu AVT 746
- Automatyczny wyłącznik baterii 6–15 V odcina zasilanie po 5 lub 110 s i chroni odbiornik przed rozładowaniem. AVT746 A zawiera płytkę PCB, a elementy należy skompletować osobno.

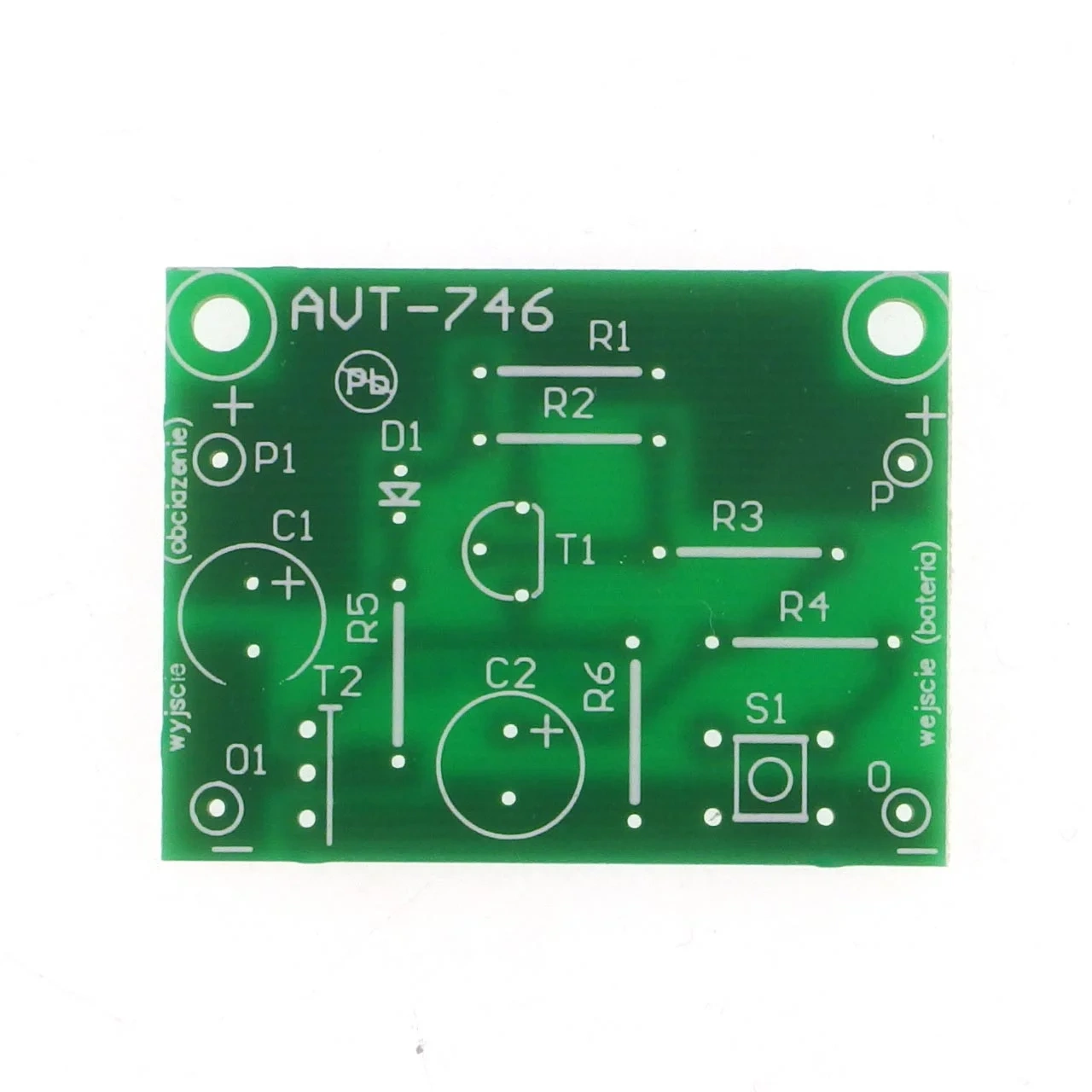

Ekonomizer zasilania bateryjnego - płytka PCB do AVT746
Płytka PCB do wykonania automatycznego wyłącznika baterii, który podaje zasilanie po naciśnięciu przycisku i odcina je po ustalonym czasie.
Automatyczne odcięcie zasilania po czasie
AVT746 to ekonomizer do urządzeń zasilanych z baterii, które pracują tylko dorywczo. Po naciśnięciu przycisku S1 układ podaje napięcie baterii na odbiornik i uruchamia odmierzanie czasu pracy.
Po zakończeniu cyklu MOSFET odcina zasilanie, co ogranicza ryzyko przypadkowego rozładowania baterii. Kolejne naciśnięcie przycisku podczas pracy przedłuża czas działania odbiornika. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT746
Automatyczny wyłącznik baterii z przyciskiem S1, MOSFET-em mocy, sygnalizacją LED i bardzo małym prądem spoczynkowym.
| Kod projektu | AVT746 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | automatyczny wyłącznik baterii |
| Zakres zasilania | 6–15 V |
| Cykl pracy | około 5 s lub około 110 s |
| Przedłużenie pracy | ponowne naciśnięcie S1 podczas cyklu |
| Prąd pracy | powyżej 10 A |
| Prąd spoczynkowy | poniżej 1 µA |
| Sterowanie | microswitch S1 |
| Wymiary płytki PCB | 44×33 mm |
Wersja
AVT746 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 100 Ω
- R2, R3, R6: 100 kΩ
- R4: 4,7 Ω
- R5: 3,3 kΩ
- C1: 100 nF
- C2: 10 µF – cykl pracy około 5 sekund
- C2: 220 µF – cykl pracy około 110 sekund
- D1: dioda LED zielona 3 mm
- T1: BC557 lub BC558
- T2: BUZ10, BUZ11, IRF530, IRF540 lub podobny
- S1: przycisk
Notes
Układ można wbudować w urządzenie bateryjne albo podłączyć jako przystawkę między baterię i odbiornik. Punkty P/O są wejściem baterii, a P1/O1 wyjściem do odbiornika.
Czas pracy zależy od pojemności kondensatora C2. Wstępnie można użyć 10 µF dla krótkiego testu, a później dobrać pojemność do wymaganego czasu włączenia.
Podczas świecenia LED D1 pełne napięcie baterii jest podawane na wyjście P1/O1. Po zakończeniu cyklu napięcie wyjściowe zanika szybko.
Przy zasilaniu niższym niż typowe 6–15 V należy dobrać MOSFET o odpowiednio niskim napięciu progowym.
Uwaga: układ może sterować dużym prądem z baterii lub akumulatora. Przekrój przewodów, zabezpieczenie zwarciowe, chłodzenie MOSFET-a i obudowę należy dobrać do realnego obciążenia oraz źródła zasilania.
Najczęściej zadawane pytania
AVT746 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do automatycznego odcinania zasilania w urządzeniach bateryjnych, które mają działać tylko przez określony czas po naciśnięciu przycisku.
Nie. To analogowy układ czasowy z tranzystorem, kondensatorem C2 i MOSFET-em mocy.
Czas zależy głównie od pojemności C2: 10 µF daje około 5 sekund, a 220 µF około 110 sekund.
Układ jest przeznaczony do pracy z baterią lub akumulatorem 6–15 V.
