Automatyczny wyłącznik baterii 6–15V z MOSFET-em - KIT AVT 746
- Automatyczny wyłącznik baterii 6–15 V włącza odbiornik przyciskiem S1 i odcina zasilanie po 5 lub 110 s. AVT746 B to KIT DIY z płytką PCB i elementami do lutowania.
Ekonomizer zasilania bateryjnego - KIT DIY AVT746
Zestaw elementów do wykonania automatycznego wyłącznika baterii z MOSFET-em mocy i sygnalizacją LED.
KIT automatycznego wyłącznika do urządzeń bateryjnych
AVT746 pozwala zbudować prosty ekonomizer do urządzeń zasilanych z baterii. Po naciśnięciu przycisku S1 odbiornik otrzymuje zasilanie, a układ zaczyna odmierzać czas pracy.
Po zakończeniu cyklu MOSFET odcina zasilanie, a w spoczynku moduł pobiera prąd poniżej 1 µA. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania automatycznego wyłącznika baterii.
Karta techniczna
AVT746

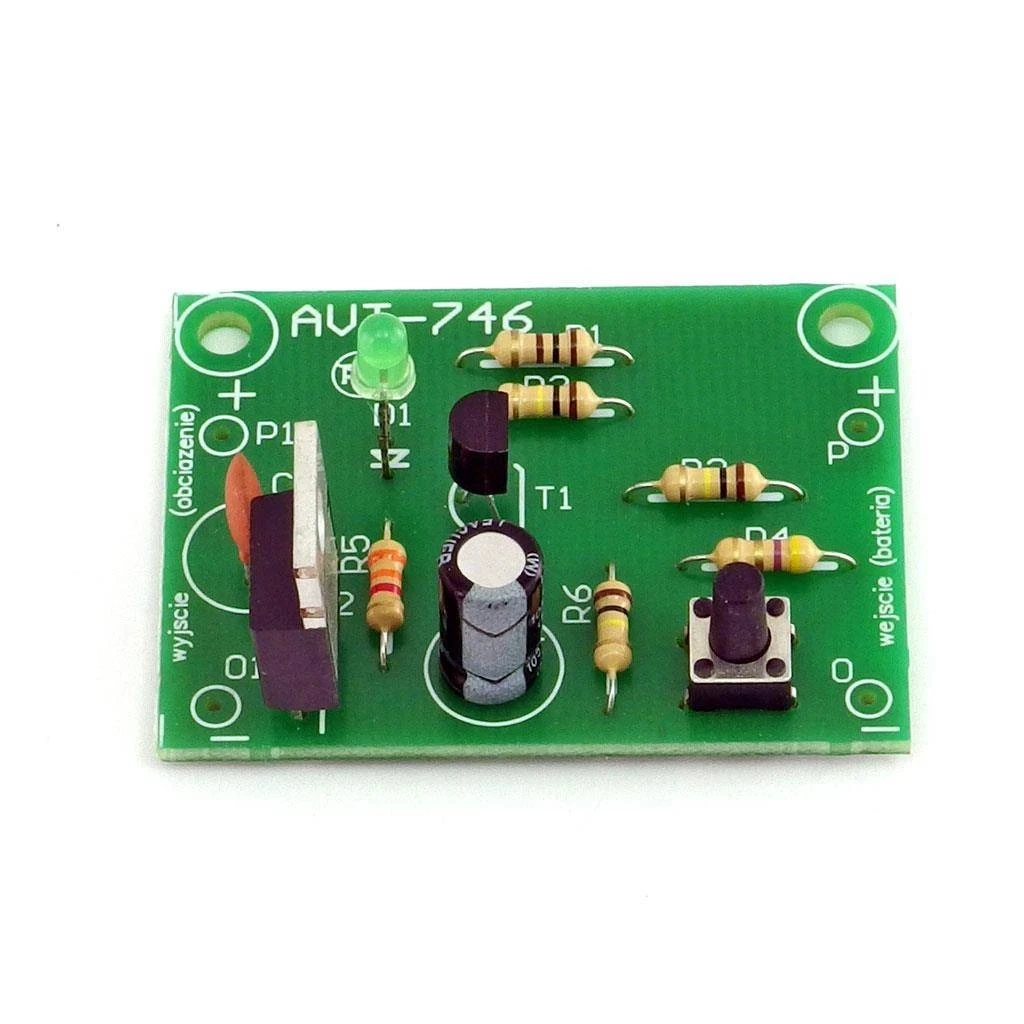

KIT automatycznego wyłącznika baterii z przyciskiem S1, MOSFET-em mocy, kondensatorem czasowym C2 i zieloną diodą LED.
| Kod projektu | AVT746 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | automatyczny wyłącznik baterii |
| Zakres zasilania | 6–15 V |
| Cykl pracy | około 5 s lub około 110 s |
| Prąd pracy | powyżej 10 A |
| Prąd spoczynkowy | poniżej 1 µA |
| Sterowanie | microswitch S1 |
| Sygnalizacja | zielona dioda LED |
| Wymiary płytki PCB | 44×33 mm |
Wersja

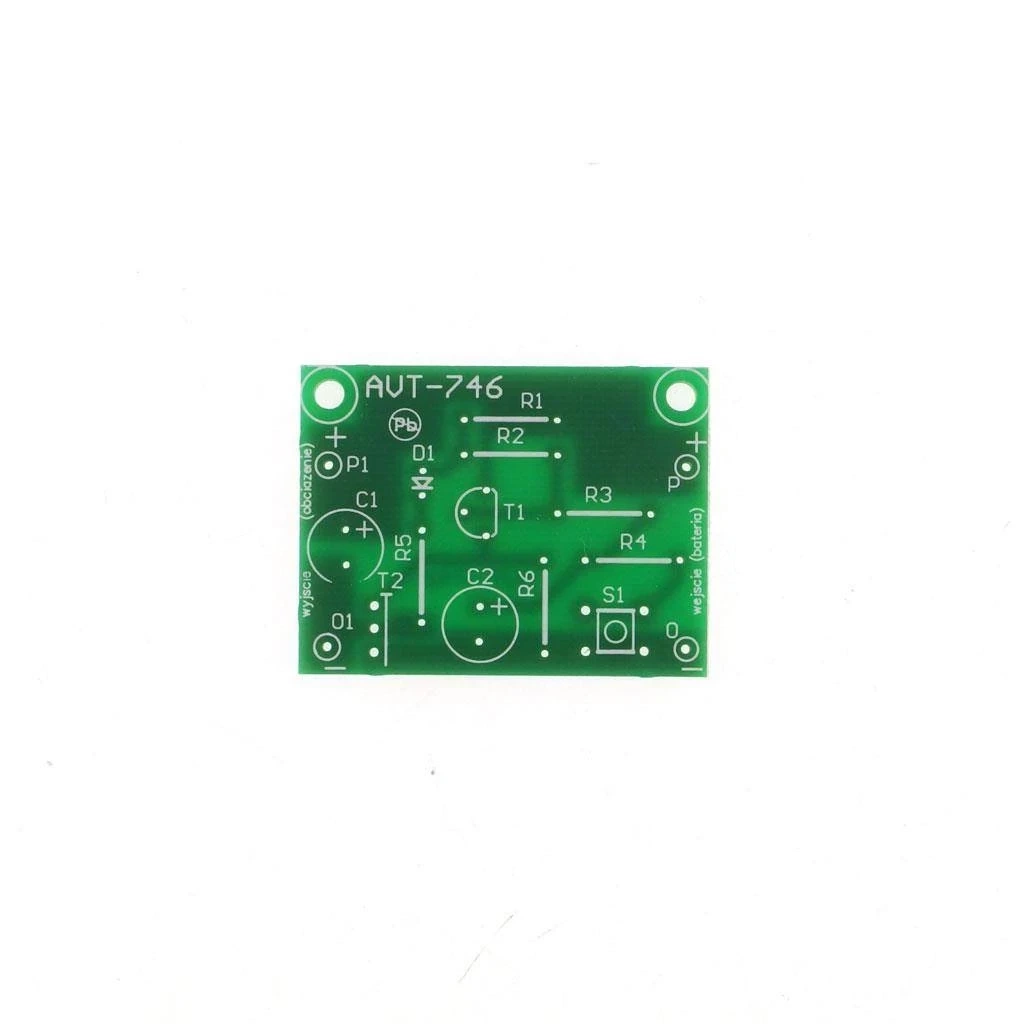

AVT746 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania automatycznego wyłącznika baterii.
Notes
Układ zmontowany poprawnie ze sprawnych elementów powinien działać od razu. Po naciśnięciu przycisku zapala się LED D1, a zasilanie pojawia się na wyjściu P1/O1.
Do testu warto najpierw zastosować C2 = 10 µF, co daje cykl około 5–6 sekund. Kondensator 220 µF zapewnia cykl około 110 sekund.
W praktyce czas pracy może różnić się od wartości katalogowych z powodu tolerancji i stanu uformowania kondensatora elektrolitycznego C2.
Kolejne naciśnięcie S1 podczas świecenia LED przedłuża czas działania odbiornika.
Uwaga: AVT746 B wymaga poprawnego lutowania elementów biegunowych i właściwego doboru przewodów do prądu obciążenia. Przy dużych prądach należy uwzględnić nagrzewanie MOSFET-a, bezpiecznik oraz zabezpieczenie przed zwarciem.
Najczęściej zadawane pytania
AVT746 B to KIT DIY z płytką PCB i elementami do lutowania automatycznego wyłącznika baterii.
Do urządzeń bateryjnych używanych dorywczo, w których zasilanie ma być automatycznie odcinane po określonym czasie.
Nie. To prosty układ analogowy z tranzystorem T1, kondensatorem C2 i MOSFET-em T2.
Tak. Kolejne naciśnięcie S1 podczas działania układu przedłuża czas zasilania odbiornika.
Układ jest przeznaczony do pracy z baterią lub akumulatorem 6–15 V.
