Automatyczny włącznik zmierzchowy - przekaźnikowy sterownik oświetlenia - zlutowany KIT AVT 1476
- Automatyzuj załączanie oświetlenia po zmroku za pomocą fotorezystora i przekaźnika. Wersja C to zlutowany układ AVT1476 do montażu w obudowie.
Automatyczny włącznik zmierzchowy - przekaźnikowy sterownik oświetlenia - zlutowany AVT1476
Zlutowany układ automatycznego włącznika zmierzchowego do sterowania oświetleniem po zapadnięciu zmroku.
Zlutowany włącznik zmierzchowy do zabudowy i sterowania oświetleniem

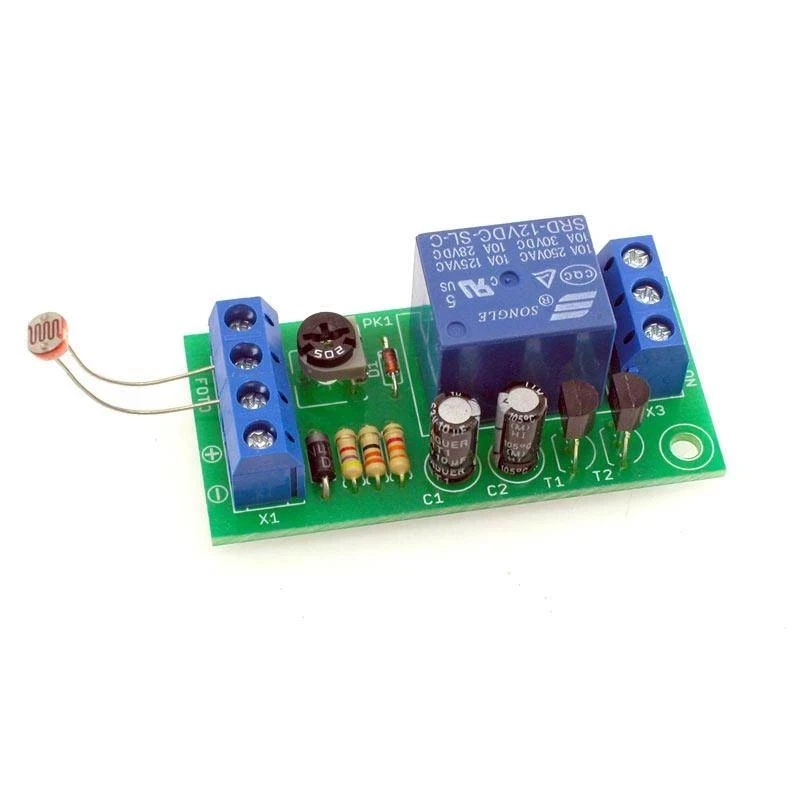

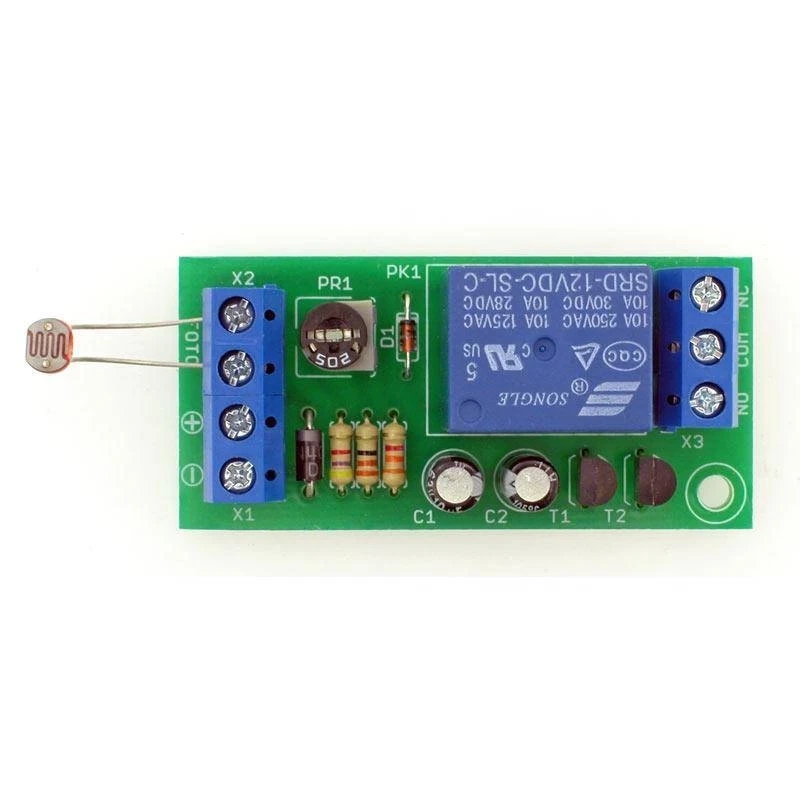

AVT1476 C to zlutowany układ automatycznego włącznika zmierzchowego, który reaguje na spadek poziomu światła i załącza przekaźnik sterujący obciążeniem. Sprawdza się przy oświetleniu ogrodowym, wejściowym, podjazdowym, przy ścieżkach oraz w prostych układach automatyki zależnej od poziomu światła.
Próg zadziałania ustawia się potencjometrem PR1, a fotorezystor odpowiada za pomiar światła otoczenia. Wersja C wymaga zasilania 12 VDC, właściwego umieszczenia czujnika, podłączenia obciążenia oraz montażu w obudowie lub własnym urządzeniu.
Karta techniczna
AVT1476
Zlutowany automatyczny włącznik zmierzchowy z fotorezystorem, regulacją czułości, histerezą i wyjściem przekaźnikowym.
| Wersja | C – zlutowany układ |
| Funkcja | automatyczne załączanie oświetlenia po zmroku |
| Czujnik światła | fotorezystor |
| Regulacja | płynna regulacja czułości zadziałania |
| Histereza | tak |
| Element wykonawczy | przekaźnik |
| Maksymalne obciążenie styków | 10 A |
| Zasilanie | 12 VDC |
| Płytka PCB | 56×27 mm |
Wersja
AVT1476 C – zlutowany układ. Wersja zawiera zmontowany automatyczny włącznik zmierzchowy, przeznaczony do montażu w obudowie lub własnym urządzeniu. Wymaga podłączenia zasilania 12 VDC, ustawienia progu zadziałania, właściwego umieszczenia fotorezystora i bezpiecznego podłączenia obciążenia do styków przekaźnika.
Notes
Fotorezystor trzeba umieścić tak, aby mierzył światło otoczenia, a nie światło lampy sterowanej przez przekaźnik. To podstawowy warunek stabilnej pracy automatycznego włącznika zmierzchowego.
Próg zadziałania ustawia się potencjometrem PR1. Regulację najlepiej wykonać już po zamontowaniu czujnika w docelowym miejscu, ponieważ otoczenie, osłona i sztuczne źródła światła wpływają na moment przełączenia.
Wersja C nie jest kompletnym urządzeniem w obudowie. Należy zapewnić mocowanie płytki, ochronę przed dotykiem, separację obwodów, zabezpieczenie przewodów oraz dostęp do regulacji, jeśli próg ma być później korygowany.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1476 C to zlutowany układ automatycznego włącznika zmierzchowego. Wymaga podłączenia zasilania 12 VDC, ustawienia progu zadziałania oraz montażu w obudowie lub własnym urządzeniu.
Nie. To zlutowany układ do zabudowy. Trzeba go zasilić, zamontować w obudowie, ustawić próg działania i bezpiecznie podłączyć sterowane obciążenie.
Fotorezystor decyduje o momencie przełączenia. Jeśli będzie oświetlany przez sterowaną lampę, układ może działać niestabilnie lub przełączać się w niewłaściwym momencie.
Przekaźnik może sterować obciążeniem przez styki NO, COM i NC, ale praca z napięciem sieciowym wymaga odpowiedniej obudowy, izolacji, zabezpieczeń i kwalifikacji.
