Automatyczny włącznik zmierzchowy - przekaźnikowy sterownik oświetlenia - KIT AVT 1476
- Zbuduj automatyczny włącznik zmierzchowy do sterowania oświetleniem po zapadnięciu zmroku. Wersja B to KIT DIY AVT1476 z PCB i elementami do lutowania.
Automatyczny włącznik zmierzchowy - przekaźnikowy sterownik oświetlenia - KIT DIY AVT1476
KIT do zbudowania prostego włącznika zmierzchowego, który automatycznie załącza oświetlenie po zapadnięciu zmroku.
Automat zmierzchowy do samodzielnego montażu
AVT1476 reaguje na spadek poziomu światła i załącza przekaźnik sterujący obciążeniem. Układ sprawdza się przy lampach ogrodowych, oświetleniu wejścia, podjazdu, ścieżki, klatki schodowej albo innym obwodzie, który ma pracować po zmroku.

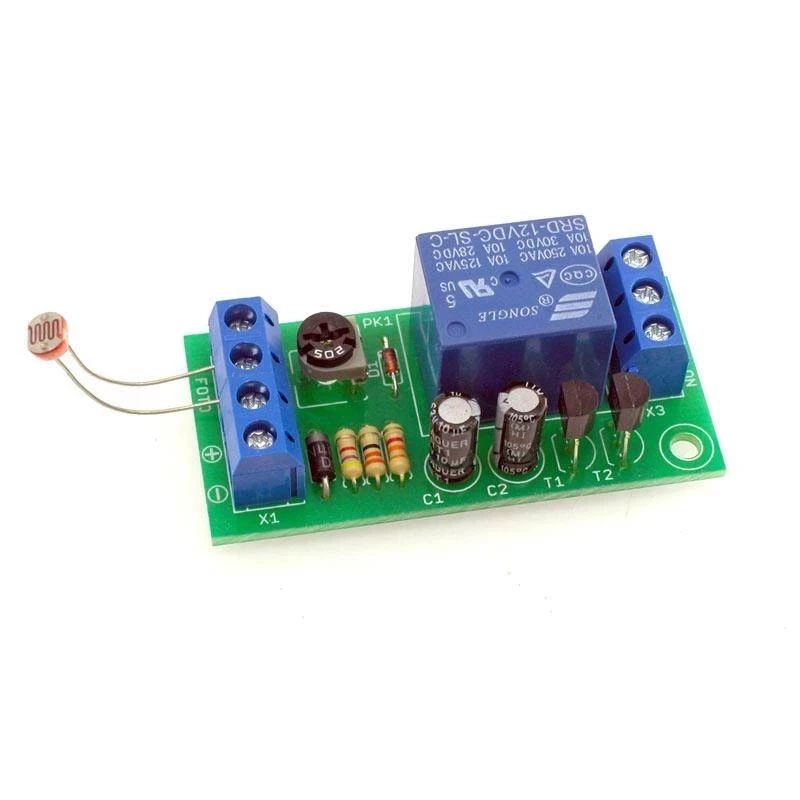

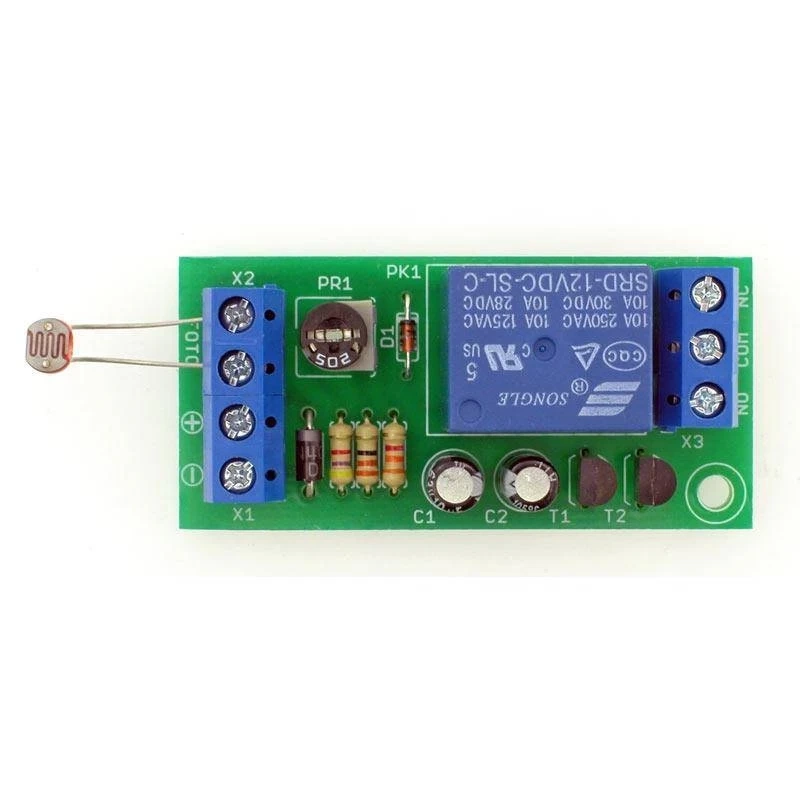

Fotorezystor pełni funkcję czujnika światła, a potencjometr PR1 pozwala ustawić próg zadziałania. Histereza ogranicza niepożądane przełączanie na granicy zmierzchu, a kondensator w układzie pomaga odfiltrować krótkie zmiany oświetlenia. Wersja B to zestaw KIT z płytką PCB, fotorezystorem, przekaźnikiem i elementami do samodzielnego montażu.
Karta techniczna
AVT1476
Automatyczny włącznik zmierzchowy z fotorezystorem, regulacją czułości, histerezą i wyjściem przekaźnikowym.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | automatyczne załączanie oświetlenia po zmroku |
| Czujnik światła | fotorezystor |
| Regulacja | płynna regulacja czułości zadziałania |
| Histereza | tak |
| Element wykonawczy | przekaźnik |
| Maksymalne obciążenie styków | 10 A |
| Zasilanie | 12 VDC |

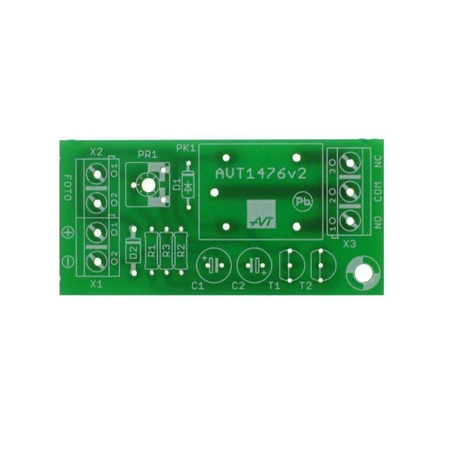

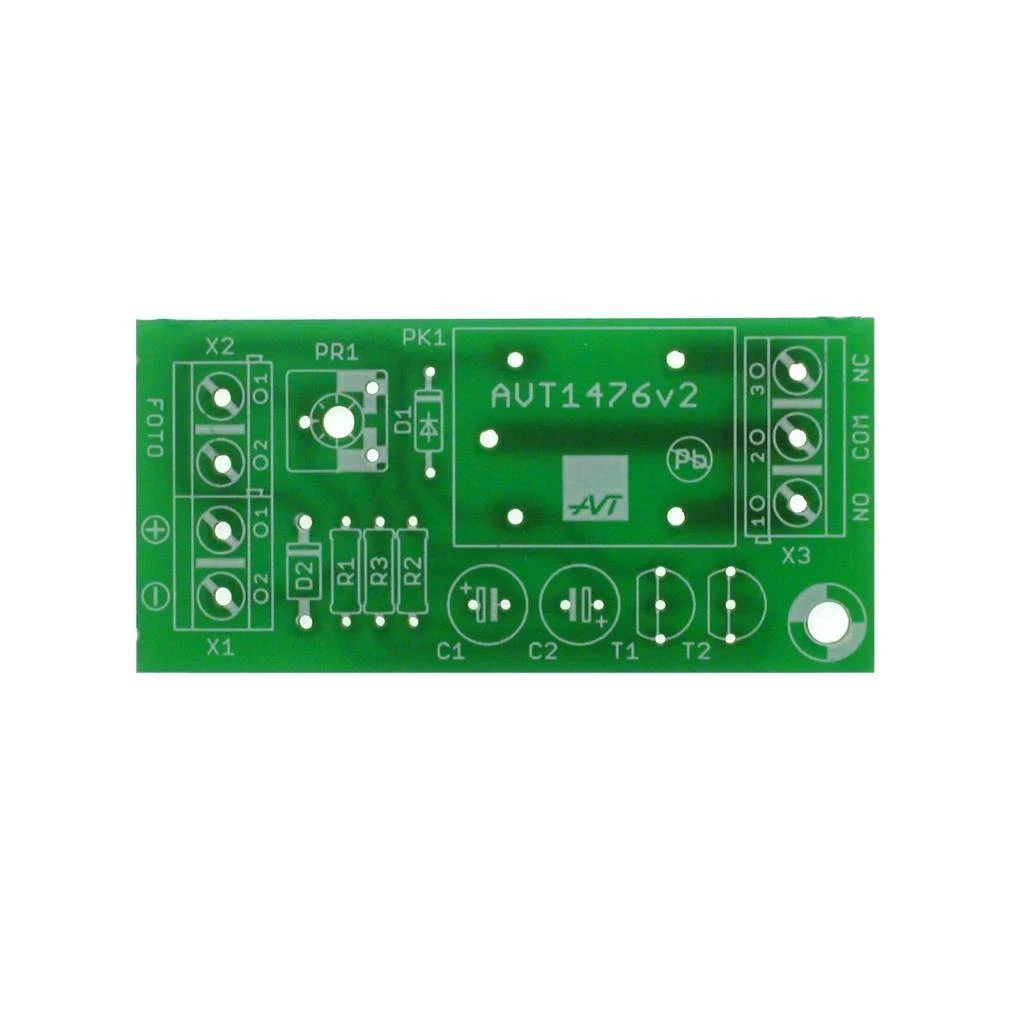

| Płytka PCB | 56×27 mm |
Wersja
AVT1476 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, fotorezystor, przekaźnik, złącza i elementy do zlutowania automatycznego włącznika zmierzchowego. Po montażu układ wymaga zasilania 12 VDC, ustawienia progu zadziałania i bezpiecznego podłączenia sterowanego obciążenia.
Notes
Fotorezystor powinien mierzyć światło otoczenia, a nie bezpośrednie światło lampy sterowanej przez przekaźnik. Takie umieszczenie czujnika ogranicza ryzyko niepożądanego przełączania.
Próg zadziałania ustawia się potencjometrem PR1. Regulację najlepiej wykonać w docelowym miejscu montażu, po ustawieniu fotorezystora i podłączeniu układu do zasilania.
Przy sterowaniu oświetleniem sieciowym wymagane są obudowa, izolacja, zabezpieczenie przewodów i zachowanie bezpiecznych odstępów. Maksymalne obciążenie styków przekaźnika wynosi 10 A.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
AVT1476 B to zestaw KIT z płytką PCB, fotorezystorem, przekaźnikiem, złączami i elementami do zlutowania automatycznego włącznika zmierzchowego. Po montażu wymaga zasilania 12 VDC oraz ustawienia progu zadziałania.
W miejscu, które dobrze odzwierciedla światło otoczenia. Czujnik nie powinien być bezpośrednio oświetlany przez lampę sterowaną przez przekaźnik.
Tak. Próg zadziałania ustawia się potencjometrem PR1, najlepiej po zamontowaniu fotorezystora w docelowym miejscu pracy.
Nie. AVT1476 działa analogowo, więc nie wymaga mikrokontrolera, wsadu ani konfiguracji komputerowej.
